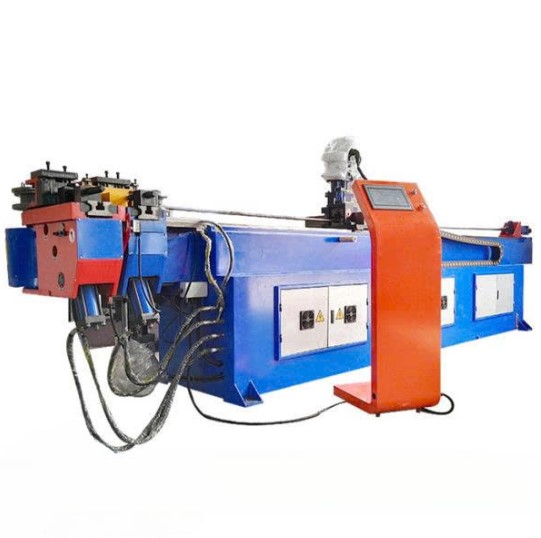

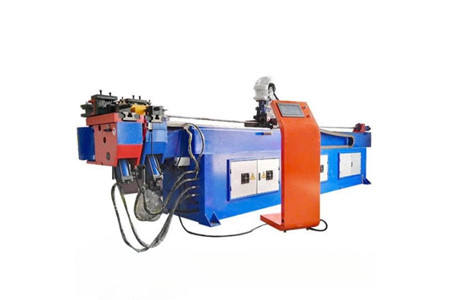

Máy uốn ống một đầu tựu động ERMAK DW-89 CNC 2A-1S

MÁY UỐN ỐNG MỘT ĐẦU TỰ ĐỘNG ERMAK DW-89 CNC – XOAY ỐNG BẰNG SERVO, UỐN CHÍNH XÁC, NĂNG SUẤT CAO

Khi gia công những loại ống có đường kính lớn, khả năng xoay ống chính xác và phối hợp đồng bộ với chuyển động uốn đóng vai trò quan trọng trong việc tạo ra những sản phẩm đồng đều.

ERMAK DW-89 CNC là dòng máy uốn ống một đầu tự động được điều khiển hoàn toàn bằng máy tính, kết hợp CNC Control, động cơ servo Mitsubishi và hệ thống thủy lực, cho phép gia công ống carbon đến Ø89 × 3,5mm và ống inox đến Ø76 × 2,0mm.

Với khả năng xoay ống bằng servo, tốc độ cấp phôi lên đến 900mm/giây và độ chính xác uốn ±0,1°, máy hướng đến những dây chuyền cần năng suất cao nhưng vẫn kiểm soát chặt chẽ chất lượng sản phẩm.

🔩 UỐN ỐNG CARBON ĐẾN Ø89 × 3,5MM

DW-89 CNC được thiết kế cho nhóm ống có kích thước lớn, mở rộng phạm vi gia công so với các dòng máy uốn ống cỡ nhỏ.

🔧 Ống carbon tối đa: Ø89 × 3,5mm

🔧 Ống inox tối đa: Ø76 × 2,0mm

📐 Bán kính uốn: R300mm

📐 Góc uốn tối đa: 190°

📏 Chiều dài lõi: 3500mm

📏 Chiều dài ống: 3400mm

Nhờ chiều dài gia công lớn, máy có thể xử lý những chi tiết ống có kích thước đáng kể trong một chu trình, phù hợp với các yêu cầu sản xuất cần độ đồng nhất cao.

🔄 XOAY ỐNG BẰNG SERVO – KIỂM SOÁT CHÍNH XÁC VỊ TRÍ UỐN

Điểm đáng chú ý của DW-89 CNC nằm ở hệ thống điều khiển servo cho các chuyển động chính.

⚙️ Trục cấp phôi và trục truyền dẫn được điều khiển bằng động cơ servo, hỗ trợ kiểm soát chính xác vị trí của ống trong quá trình gia công.

🔄 Servo trục khuỷu: 5,5kW Mitsubishi – Nhật Bản

🔧 Servo nạp nguyên liệu: 1,5kW Mitsubishi – Nhật Bản

🎯 Độ chính xác nạp nguyên liệu: ±0,1mm

Việc kiểm soát đồng bộ giữa cấp phôi, xoay ống và uốn giúp máy thực hiện các chuyển động theo chương trình CNC đã thiết lập.

🎯 ĐỘ CHÍNH XÁC UỐN ±0,1° – KIỂM SOÁT ỔN ĐỊNH TỪNG GÓC

Đối với những chi tiết ống có nhiều vị trí uốn, sai lệch nhỏ ở góc hoặc vị trí cấp phôi có thể ảnh hưởng đến hình dạng cuối cùng.

ERMAK DW-89 CNC được công bố với:

🎯 Độ chính xác uốn: ±0,1°

🎯 Độ chính xác nạp nguyên liệu: ±0,1mm

📐 Góc uốn tối đa: 190°

Hệ thống CNC kết hợp servo giúp kiểm soát chuyển động theo chương trình, hỗ trợ duy trì độ chính xác và tính đồng nhất giữa các chu kỳ gia công.

⚡ TỐC ĐỘ CAO – RÚT NGẮN CHU TRÌNH GIA CÔNG

DW-89 CNC được thiết kế với tốc độ chuyển động cao để đáp ứng yêu cầu sản xuất liên tục:

⚡ Tốc độ uốn góc: 40°/giây

⚡ Tốc độ xoay trục khuỷu: 180°/giây

⚡ Tốc độ đẩy ống: 900mm/giây

Tốc độ xoay cao kết hợp với tốc độ cấp phôi nhanh giúp máy rút ngắn thời gian thực hiện các chuyển động trong chu trình uốn.

🤖 CNC CONTROL – ĐIỀU KHIỂN TỰ ĐỘNG BẰNG MÁY TÍNH

Toàn bộ máy được điều khiển tự động thông qua máy tính với CNC Control của Nhật Bản.

Người vận hành có thể thiết lập chương trình gia công, sau đó máy thực hiện các chuyển động theo chu trình đã cài đặt.

Điều này giúp giảm sự phụ thuộc vào thao tác thủ công, đồng thời tạo điều kiện thuận lợi để duy trì tính đồng nhất khi sản xuất nhiều sản phẩm cùng loại.

⚙️ SERVO MITSUBISHI – ĐIỀU KHIỂN CÁC TRỤC CHUYỂN ĐỘNG

DW-89 CNC sử dụng động cơ servo Mitsubishi – Nhật Bản cho các trục chính:

🔧 Servo nạp nguyên liệu: 1,5kW

🔧 Servo trục uốn góc: 1,0kW

🔧 Servo trục khuỷu: 5,5kW

Cấu hình này tạo nên hệ thống truyền động servo đồng bộ, hỗ trợ máy kiểm soát chính xác các chuyển động trong quá trình cấp phôi, uốn và xoay ống.

🛢️ HỆ THỐNG THỦY LỰC – DUY TRÌ ÁP SUẤT ỔN ĐỊNH

Hệ thống thủy lực được thiết kế để duy trì áp suất dầu ổn định trong quá trình máy hoạt động.

💧 Bình chứa dầu: 38L

💧 Áp suất hệ thống theo thông số cung cấp: 2MPa

Hệ thống điều khiển thủy lực sử dụng van điện tử Nhật Bản, kết hợp với hệ thống CNC để điều khiển các cơ cấu thủy lực trong chu trình uốn.

🌬️ TẢN NHIỆT TỰ ĐỘNG – HỖ TRỢ ĐỘ BỀN HỆ THỐNG ĐIỆN

Hệ thống điều khiển điện tử được trang bị quạt tản nhiệt tự động, giúp hỗ trợ kiểm soát nhiệt trong quá trình vận hành.

❄️ Khi cần thiết, máy có thể lựa chọn thêm điều hòa không khí CNC, hỗ trợ duy trì điều kiện làm việc phù hợp cho hệ thống điều khiển điện tử.

Thiết kế này hướng đến việc duy trì sự ổn định của hệ thống điều khiển trong quá trình sản xuất.

🔧 KẸP PHÔI + ĐỆM CHỐNG NHĂN – HỖ TRỢ TẠO HÌNH

DW-89 CNC được trang bị vòi phun kẹp có khả năng liên tục đi vào khu vực hoạt động để thực hiện chức năng kẹp phôi.

Bên cạnh đó, tấm đệm chống nhăn được trang bị nhằm hỗ trợ quá trình tạo hình ống.

💡 Máy cũng có chức năng thoát ra khỏi chương trình, giúp người vận hành chủ động hơn trong quá trình điều khiển và xử lý chương trình gia công.

🏗️ KHUNG THÉP DÀY – CHẮC KHỎE, HẠN CHẾ RUNG LẮC

Để đáp ứng nhu cầu uốn ống đường kính lớn, DW-89 CNC sử dụng khung máy được sản xuất trên dây chuyền tự động, hướng đến độ chính xác và độ chắc chắn cao.

💪 Kết cấu bằng thép dày giúp máy có nền tảng ổn định trong quá trình vận hành.

🔇 Thiết kế khung máy hướng đến khả năng giảm tiếng ồn so với một số dòng máy nhập khẩu khác.

🏗️ Theo thông tin sản phẩm, máy không cần đổ bê tông vào chân máy để giữ ổn định.

Với trọng lượng 3600kg, DW-89 CNC sở hữu kết cấu phù hợp với nhóm máy uốn ống kích thước lớn.

📋 THÔNG SỐ KỸ THUẬT MÁY UỐN ỐNG ERMAK DW-89 CNC

Thông số	Giá trị
Model	ERMAK DW-89CNC-2A-1S / DW-89CNC-2A-2S / DW89CNC-3A-1S / DW-89CNC-3A-2S
Khả năng uốn tối đa ống carbon	Ø89 × 3,5mm
Khả năng uốn tối đa ống inox	Ø76 × 2,0mm
Chiều dài lõi	3500mm
Chiều dài ống	3400mm
Bán kính uốn	R300mm
Góc uốn	190°
Độ chính xác uốn	±0,1°
Tốc độ uốn góc	40°/giây
Tốc độ xoay trục khuỷu	180°/giây
Tốc độ đẩy ống	900mm/giây
Hệ thống điều khiển	CNC Control (Nhật Bản)
Hệ thống điều khiển thủy lực	Van điện tử (Nhật Bản)
Bình chứa dầu	38L
Áp suất hệ thống	2MPa
Servo nạp nguyên liệu	1,5kW (Mitsubishi – Nhật Bản)
Servo trục uốn góc	1,0kW (Mitsubishi – Nhật Bản)
Servo trục khuỷu	5,5kW (Mitsubishi – Nhật Bản)
Độ chính xác nạp nguyên liệu	±0,1mm
Kích thước máy	4200 × 950 × 1450mm
Trọng lượng máy	3600kg

📞 ERMAK DW-89 CNC – UỐN ỐNG CỠ LỚN, XOAY SERVO, CNC TỰ ĐỘNG

Với khả năng uốn ống carbon Ø89 × 3,5mm, ống inox Ø76 × 2,0mm, chiều dài lõi 3500mm, kết hợp CNC Control, servo Mitsubishi, hệ thống thủy lực và kết cấu thép nặng 3600kg, ERMAK DW-89 CNC hướng đến những dây chuyền cần gia công ống lớn với yêu cầu cao về tốc độ, độ chính xác và tính ổn định.

📞 Liên hệ ngay để được tư vấn cấu hình ERMAK DW-89 CNC phù hợp với đường kính ống, vật liệu, bán kính uốn và nhu cầu sản xuất thực tế của doanh nghiệp.
