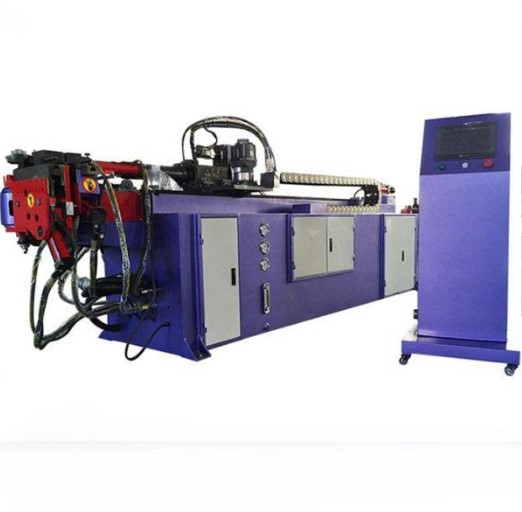

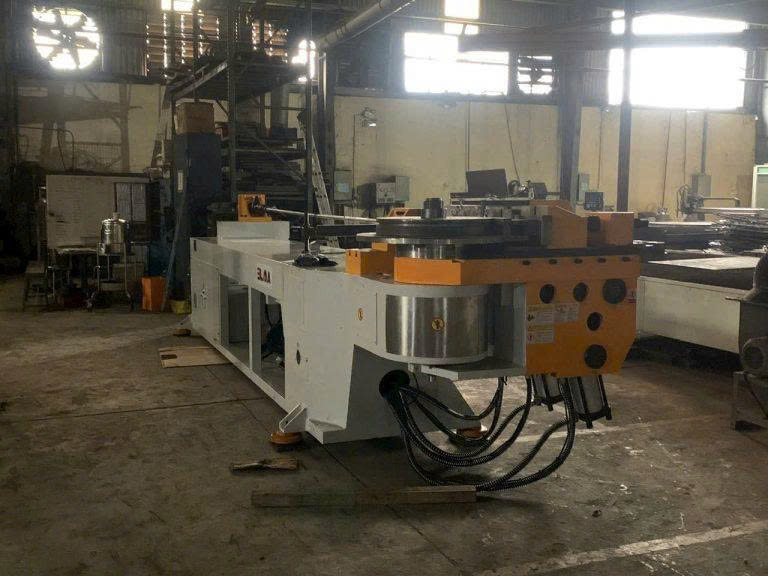

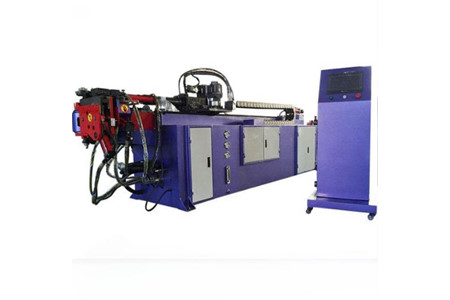

Máy uốn ống ERMAK CNC DW-38 CNC-2A-1S

MÁY UỐN ỐNG ERMAK CNC DW-38CNC-2A-1S – TỰ ĐỘNG HÓA CAO, UỐN CHÍNH XÁC, VẬN HÀNH ỔN ĐỊNH

Trong gia công ống, một chiếc máy tốt không chỉ cần uốn được đúng hình dạng mà còn phải đảm bảo độ chính xác, tốc độ và sự ổn định trong suốt quá trình sản xuất.

ERMAK CNC DW-38CNC-2A-1S được phát triển theo hướng tự động hóa hoàn toàn bằng máy tính, kết hợp hệ thống servo, thủy lực và CNC Control, tạo nên một giải pháp uốn ống phù hợp cho những dây chuyền yêu cầu năng suất cao, đường uốn đồng đều và khả năng vận hành ổn định.

🤖 ĐIỀU KHIỂN HOÀN TOÀN TỰ ĐỘNG – GIẢM PHỤ THUỘC VÀO THAO TÁC

Máy được điều khiển hoàn toàn tự động thông qua máy tính, giúp quá trình gia công được kiểm soát theo chương trình đã thiết lập.

🔧 Trục cấp phôi và trục truyền dẫn sử dụng động cơ servo, hỗ trợ kiểm soát chính xác vị trí và chuyển động của ống.

🎯 Độ chính xác nạp nguyên liệu đạt ±0,1mm, giúp duy trì sự đồng đều trong quá trình sản xuất.

Với hệ thống điều khiển CNC, người vận hành có thể chủ động thiết lập chương trình và để máy thực hiện chu trình uốn tự động.

⚡ TỐC ĐỘ GIA CÔNG CAO – ĐÁP ỨNG NHỊP SẢN XUẤT LIÊN TỤC

DW-38CNC-2A-1S được thiết kế để xử lý nhanh các chuyển động chính trong quá trình uốn:

⚡ Tốc độ uốn góc: 35°/giây

⚡ Tốc độ xoay trục khuỷu: 50°/giây

⚡ Tốc độ đẩy ống: 900mm/giây

Sự phối hợp giữa servo cấp phôi và các trục chuyển động giúp rút ngắn thời gian gia công, đồng thời duy trì quá trình vận hành ổn định.

🎯 UỐN CHÍNH XÁC ±0,1° – KIỂM SOÁT TỐT TỪNG GÓC UỐN

Với các chi tiết ống yêu cầu độ đồng nhất cao, sai lệch nhỏ ở từng góc uốn cũng có thể ảnh hưởng đến sản phẩm hoàn thiện.

ERMAK DW-38CNC được công bố với độ chính xác uốn ±0,1°, kết hợp độ chính xác nạp nguyên liệu ±0,1mm.

📐 Góc uốn tối đa: 185°

📐 Bán kính uốn: R200mm

Nhờ đó, máy hỗ trợ kiểm soát chính xác hình dạng sản phẩm trong từng chu trình gia công.

🔩 UỐN ĐƯỢC ỐNG CARBON VÀ ỐNG INOX

Một ưu điểm đáng chú ý của DW-38CNC-2A-1S là khả năng gia công cả ống carbon và ống inox với giới hạn kích thước khác nhau.

🔹 Ống carbon tối đa: Ø38 × 2mm

🔹 Ống inox tối đa: Ø32 × 1,8mm

🔹 Chiều dài lõi: 2000mm

🔹 Chiều dài ống: 1800mm

Cấu hình này đáp ứng nhiều nhu cầu uốn ống trong sản xuất cơ khí, đặc biệt với các chi tiết cần kiểm soát chính xác vị trí và góc uốn.

⚙️ HỆ THỐNG SERVO MITSUBISHI – ĐIỀU KHIỂN CHUYỂN ĐỘNG CHÍNH XÁC

Các trục quan trọng của máy được trang bị động cơ servo Mitsubishi – Nhật Bản, bao gồm:

🔧 Servo nạp nguyên liệu: 0,75kW

🔧 Servo trục uốn góc: 0,5kW

🔧 Servo trục khuỷu: 3,0kW

Sự kết hợp giữa hệ thống servo và CNC giúp các chuyển động được điều khiển theo chương trình, hỗ trợ duy trì độ chính xác và tính ổn định trong quá trình gia công.

🛢️ HỆ THỐNG THỦY LỰC ỔN ĐỊNH – DUY TRÌ ÁP SUẤT LÀM VIỆC

Hệ thống thủy lực được thiết kế để duy trì áp suất dầu ổn định trong quá trình vận hành.

💧 Bình chứa dầu: 17L

💧 Áp suất: 12MPa

Hệ thống điều khiển thủy lực sử dụng van điện tử Nhật Bản, góp phần kiểm soát các hoạt động thủy lực của máy trong chu trình uốn.

🌬️ TẢN NHIỆT HỆ THỐNG ĐIỆN – HỖ TRỢ VẬN HÀNH BỀN BỈ

Hệ thống điều khiển điện tử được trang bị quạt tản nhiệt tự động, giúp kiểm soát nhiệt trong quá trình máy hoạt động.

❄️ Khi cần thiết, máy có thể lựa chọn thêm điều hòa không khí CNC, hỗ trợ duy trì điều kiện làm việc phù hợp cho hệ thống điều khiển điện tử.

Thiết kế này hướng đến việc hỗ trợ duy trì tuổi thọ và độ ổn định của hệ thống điều khiển trong quá trình vận hành.

🔧 CƠ CẤU KẸP PHÔI VÀ ĐỆM CHỐNG NHĂN

Máy được trang bị vòi phun kẹp có khả năng liên tục đi vào khu vực hoạt động để thực hiện chức năng kẹp phôi trong quá trình gia công.

Bên cạnh đó, tấm đệm chống nhăn được trang bị để hỗ trợ quá trình tạo hình ống.

Máy cũng có chức năng thoát ra khỏi chương trình, giúp người vận hành chủ động hơn trong quá trình điều khiển và xử lý chương trình gia công.

🏗️ KHUNG MÁY THÉP DÀY – KẾT CẤU CHẮC KHỎE, HẠN CHẾ RUNG LẮC

Khung máy được sản xuất trên dây chuyền tự động, hướng đến độ chính xác và độ chắc chắn cao.

💪 Kết cấu bằng thép dày giúp máy có độ ổn định tốt trong quá trình hoạt động.

🔇 Thiết kế khung máy hướng đến khả năng giảm tiếng ồn so với một số dòng máy nhập khẩu khác.

🏗️ Máy không yêu cầu đổ bê tông vào chân máy để giữ ổn định theo thông tin sản phẩm, giúp thuận tiện hơn khi bố trí thiết bị trong xưởng.

Kết cấu chắc khỏe cũng góp phần hỗ trợ máy vận hành ổn định, hạn chế rung lắc trong quá trình gia công.

📋 THÔNG SỐ KỸ THUẬT MÁY UỐN ỐNG ERMAK CNC DW-38

Thông số	Giá trị
Model	ERMAK DW-38CNC-2A-1S / DW-38CNC-2A-2S / DW-38CNC-3A-1S / DW-38CNC-3A-2S
Khả năng uốn tối đa ống carbon	Ø38 × 2mm
Khả năng uốn tối đa ống inox	Ø32 × 1,8mm
Chiều dài lõi	2000mm
Chiều dài ống	1800mm
Bán kính uốn	R200mm
Góc uốn	185°
Độ chính xác uốn	±0,1°
Tốc độ uốn góc	35°/giây
Tốc độ xoay trục khuỷu	50°/giây
Tốc độ đẩy ống	900mm/giây
Hệ thống điều khiển	CNC Control (Nhật Bản)
Hệ thống điều khiển thủy lực	Van điện tử (Nhật Bản)
Bình chứa dầu	17L
Áp suất thủy lực	12MPa
Servo nạp nguyên liệu	0,75kW (Mitsubishi – Nhật Bản)
Servo trục uốn góc	0,5kW (Mitsubishi – Nhật Bản)
Servo trục khuỷu	3,0kW (Mitsubishi – Nhật Bản)
Độ chính xác nạp nguyên liệu	±0,1mm
Kích thước máy	2600 × 840 × 1300mm
Trọng lượng máy	1600kg

📞 ERMAK DW-38CNC – ĐƯA TỰ ĐỘNG HÓA VÀO QUY TRÌNH UỐN ỐNG

Từ điều khiển CNC hoàn toàn tự động, servo Mitsubishi, hệ thống thủy lực ổn định đến kết cấu khung thép chắc khỏe, ERMAK DW-38CNC-2A-1S được định hướng cho những doanh nghiệp cần một giải pháp uốn ống có khả năng gia công nhanh, kiểm soát chính xác và vận hành ổn định.

📞 Liên hệ ngay để được tư vấn cấu hình DW-38CNC phù hợp với loại ống, kích thước sản phẩm và nhu cầu sản xuất thực tế của doanh nghiệp.
