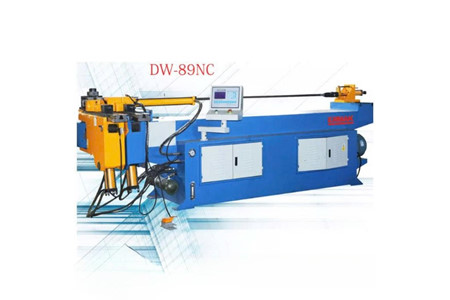

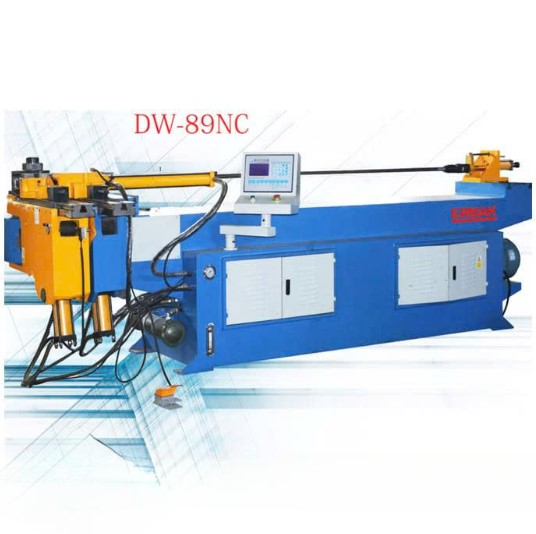

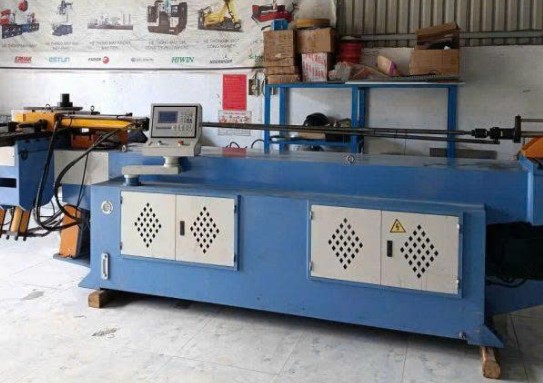

Máy uốn ống kim loại ERMAK DW-89NC

MÁY UỐN ỐNG KIM LOẠI ERMAK DW-89NC – UỐN ỐNG THỦY LỰC, ĐA DẠNG MODEL, ĐÁP ỨNG NHIỀU NGÀNH CÔNG NGHIỆP

Một chiếc máy uốn ống tốt không chỉ cần tạo được góc uốn chính xác, mà còn phải phù hợp với đường kính ống, độ dày thành ống và bán kính uốn mà doanh nghiệp đang sử dụng.

Dòng máy uốn ống kim loại ERMAK DW-NC được phát triển với nhiều model từ DW38NC đến DW100NC, cho phép lựa chọn cấu hình theo quy cách ống và yêu cầu sản xuất thực tế.

🔧 Hệ thống uốn thủy lực kết hợp điều khiển máy vi tính và van điện tử, hướng đến quá trình vận hành ổn định, linh hoạt và thuận tiện trong sản xuất.

⚙️ NHIỀU MODEL – DỄ CHỌN THEO QUY CÁCH ỐNG

Không phải mọi sản phẩm đều sử dụng cùng một kích thước ống. Vì vậy, ERMAK DW-NC cung cấp nhiều cấu hình khác nhau:

🔹 DW38NC: công suất uốn tối đa 38mm, độ dày 2mm.

🔹 DW50NC: uốn tối đa 50mm, độ dày 3mm.

🔹 DW75NC: uốn tối đa 75mm, độ dày 4mm.

🔹 DW100NC: uốn tối đa 100mm, độ dày 8mm.

📌 Nhờ dải model này, doanh nghiệp có thể lựa chọn máy phù hợp với kích thước ống thay vì phải sử dụng một cấu hình duy nhất cho mọi nhu cầu.

💪 UỐN ỐNG BẰNG HỆ THỐNG THỦY LỰC

ERMAK DW-NC sử dụng hệ thống uốn thủy lực một trục, với công suất động cơ thủy lực tăng theo từng model.

⚡ Công suất lần lượt là 4kW – 5,5kW – 7,5kW – 15kW cho các model DW38NC, DW50NC, DW75NC và DW100NC.

Hệ thống thủy lực cho phép máy tạo lực uốn phù hợp với từng nhóm đường kính và độ dày ống, từ model nhỏ đến cấu hình dành cho ống lớn.

📐 BÁN KÍNH UỐN LINH HOẠT

Khả năng kiểm soát bán kính uốn là yếu tố quan trọng khi gia công các sản phẩm ống có hình dạng phức tạp.

🎯 Dòng ERMAK DW-NC có bán kính uốn tối thiểu từ R15 đến R50 tùy model, trong khi bán kính uốn tối đa đạt từ R260 đến R500.

Điều này mở rộng phạm vi ứng dụng của máy trong các sản phẩm cần tạo hình ống theo nhiều bán kính khác nhau.

🔄 GÓC UỐN TỐI ĐA 190°

Tất cả các model trong dòng DW-NC đều có góc uốn tối đa 190°.

🔧 Phạm vi góc uốn rộng giúp máy đáp ứng nhiều dạng hình học khác nhau của sản phẩm, từ những đường cong đơn giản đến các chi tiết cần góc uốn lớn.

🖥️ ĐIỀU KHIỂN MÁY VI TÍNH

ERMAK DW-NC được trang bị hệ thống điều khiển máy vi tính.

🖥️ Người vận hành có thể quản lý quá trình uốn thông qua hệ thống điều khiển, phù hợp với môi trường sản xuất cần kiểm soát các thông số gia công một cách thuận tiện.

💧 KIỂM SOÁT ÁP SUẤT BẰNG VAN ĐIỆN TỬ

Hệ thống kiểm soát áp suất dầu sử dụng van điện tử trên các model.

⚙️ Áp suất hệ thống tối đa được thiết lập theo từng cấu hình, từ 12MPa ở DW38NC và DW50NC, 14MPa ở DW75NC đến 16MPa ở DW100NC.

Sự khác biệt này giúp mỗi model có cấu hình thủy lực tương ứng với khả năng uốn của máy.

🏭 ỨNG DỤNG RỘNG TRONG NHIỀU NGÀNH

Nhờ khả năng gia công nhiều quy cách ống, dòng máy ERMAK DW-NC có thể được sử dụng trong nhiều lĩnh vực:

🏗️ Xây dựng: cửa sổ, giàn, kết cấu và các sản phẩm trang trí.

🛋️ Nội thất: giường, khung và các chi tiết ống tạo hình.

🏥 Thiết bị y tế: thiết bị bệnh viện, xe lăn.

🚗 Công nghiệp ô tô: ống xả, khung ghế, bộ phận ổn định.

🏋️ Thiết bị thể thao: thiết bị phòng tập, xe đẩy.

🏭 Công nghiệp hóa chất – hóa dầu: đường ống và thiết bị liên quan.

⚙️ Thiết bị xử lý vật liệu, thiết bị điện và khung xe máy.

❄️ Ống lạnh, hệ thống thủy lợi và ống nồi hơi.

📏 CHIỀU DÀI LÕI ĐA DẠNG THEO MODEL

Chiều dài lõi tiêu chuẩn được thiết kế khác nhau theo từng model, từ 1.600mm đến 4.200mm.

📌 Cụ thể, DW38NC có chiều dài lõi 1.600mm, DW50NC 2.200mm, DW75NC 2.800mm và DW100NC 4.200mm.

Điều này giúp lựa chọn model phù hợp hơn với chiều dài và quy cách sản phẩm cần gia công.

🧰 KHẢ NĂNG LƯU TRỮ NHIỀU CẤU HÌNH

Các model đều hỗ trợ 16 phụ kiện ống cho khuỷu tay và khả năng lưu trữ 16 × 16 theo thông số cung cấp.

🔧 Đây là một cấu hình hữu ích khi doanh nghiệp cần làm việc với nhiều chương trình hoặc quy cách sản phẩm khác nhau.

📋 THÔNG SỐ KỸ THUẬT DÒNG MÁY ERMAK DW-NC

Đặc điểm kỹ thuật	Đơn vị	DW38NC	DW50NC	DW75NC	DW100NC
Công suất / độ dày uốn tối đa	mm	38/2	50/3	75/4	100/8
Bán kính uốn tối đa	mm	R260	R330	R400	R500
Bán kính uốn tối thiểu	mm	R15	R20	R30	R50
Góc uốn tối đa	Độ	190	190	190	190
Chiều dài lõi tiêu chuẩn	mm	1600	2200	2800	4200
Phụ kiện ống cho phép khuỷu tay	Đơn vị	16	16	16	16
Số phần có thể lưu trữ	Đơn vị	16 × 16	16 × 16	16 × 16	16 × 16
Động cơ thủy lực	kW	4	5,5	7,5	15
Áp suất hệ thống tối đa	MPa	12	12	14	16
Hệ thống điều khiển		Điều khiển máy vi tính	Điều khiển máy vi tính	Điều khiển máy vi tính	Điều khiển máy vi tính
Hệ thống kiểm soát áp suất dầu		Van điện tử	Van điện tử	Van điện tử	Van điện tử
Kích thước cơ khí	mm	2600 × 600 × 1200	3200 × 700 × 1300	3650 × 1000 × 1400	4600 × 1200 × 1400
Trọng lượng cơ	kg	750	1200	3500	5000

📞 CHỌN ĐÚNG MODEL – ĐÚNG KHẢ NĂNG UỐN

ERMAK DW-NC mang đến dải cấu hình từ DW38NC, DW50NC, DW75NC đến DW100NC, đáp ứng nhiều nhu cầu gia công ống từ đường kính nhỏ đến lớn.

📲 Liên hệ trực tiếp với chúng tôi và cung cấp quy cách ống, độ dày, bán kính uốn cùng yêu cầu sản xuất. Đội ngũ kỹ thuật sẽ tư vấn model máy uốn ống ERMAK phù hợp nhất với nhu cầu thực tế của doanh nghiệp.
