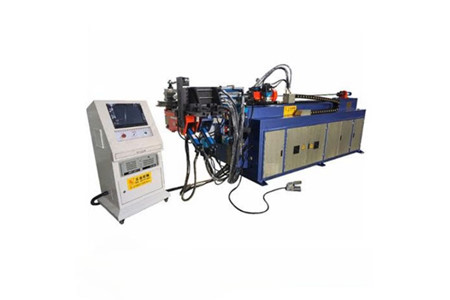

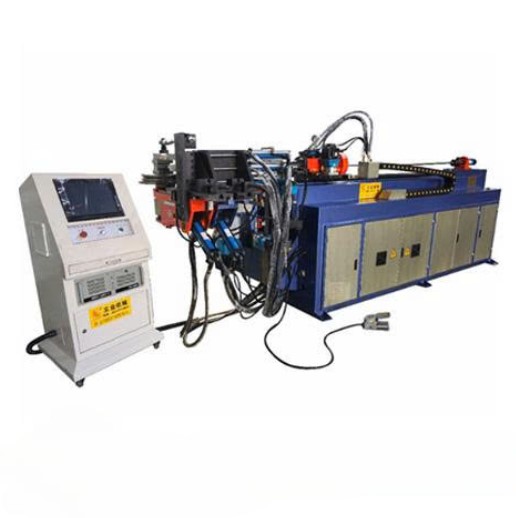

Máy uốn một đầu ERMAK CNC DW38CNC 5A-3S

MÁY UỐN MỘT ĐẦU ERMAK CNC DW38CNC 5A-3S – UỐN ỐNG NHANH, CHÍNH XÁC, TỰ ĐỘNG HÓA CAO

ERMAK CNC DW38CNC 5A-3S là dòng máy uốn ống tự động CNC được thiết kế cho các nhu cầu gia công ống có đường kính lên đến Φ38mm, kết hợp khả năng điều khiển nhiều trục, tốc độ chuyển động cao và độ chính xác uốn đến ±0,1°.

Không chỉ tập trung vào khả năng uốn, máy còn hỗ trợ nạp nguyên liệu trực tiếp/kẹp, điều khiển servo và lưu trữ chương trình, giúp quá trình gia công trở nên đồng bộ, nhanh chóng và thuận tiện hơn.

⚙️ ĐIỀU KHIỂN CNC – CHỦ ĐỘNG TRONG TỪNG ĐƯỜNG UỐN

Hệ thống điều khiển CNC cho phép người vận hành nhập thông tin theo trục X-Y-Z hoặc theo giá trị làm việc Y-B-C, từ đó kiểm soát chính xác quá trình uốn và cấp phôi.

🔧 Máy sử dụng phương pháp servo uốn 5kW, kết hợp các động cơ servo cho từng chuyển động, tạo nên khả năng phối hợp linh hoạt giữa các công đoạn trong chu trình gia công.

📌 Đặc biệt, máy có khả năng lưu trữ tối đa 20.000 chương trình, phù hợp với môi trường sản xuất cần gia công nhiều mẫu ống và thường xuyên thay đổi sản phẩm.

🚀 TỐC ĐỘ CAO – RÚT NGẮN THỜI GIAN GIA CÔNG

Với tốc độ chuyển động được thiết kế cho sản xuất tự động, DW38CNC 5A-3S có thể đạt:

⚡ Tốc độ uốn tối đa: 150°/giây

⚡ Tốc độ quay tối đa: 200°/giây

⚡ Tốc độ nạp nguyên liệu tối đa: 1000mm/giây

Sự kết hợp giữa tốc độ uốn, quay và cấp phôi giúp máy đáp ứng tốt các yêu cầu sản xuất liên tục, đặc biệt khi cần duy trì nhịp gia công ổn định trên nhiều sản phẩm.

🎯 ĐỘ CHÍNH XÁC ±0,1° – KIỂM SOÁT TỐT HÌNH DẠNG ỐNG

Trong gia công ống, độ chính xác của góc uốn và vị trí phôi ảnh hưởng trực tiếp đến khả năng lắp ráp và tính đồng nhất của sản phẩm.

DW38CNC 5A-3S được công bố với:

🎯 Độ chính xác uốn: ±0,1°

🎯 Độ chính xác quay: ±0,1°

🎯 Độ chính xác nạp nguyên liệu: ±0,1mm

Nhờ đó, máy hỗ trợ kiểm soát ổn định các vị trí uốn, quay và cấp phôi trong quá trình gia công CNC.

🔩 KHẢ NĂNG UỐN ỐNG ĐẾN Φ38MM

DW38CNC 5A-3S có khả năng xử lý ống thép với đường kính tối đa Φ38mm × 2mm, đáp ứng các nhu cầu uốn ống trong nhiều dạng sản xuất cơ khí.

📐 Bán kính uốn tối đa: R180mm

📐 Góc uốn lớn nhất: 190°

📐 Chiều dài nguyên liệu tối đa: 2000mm

📐 Số đoạn uốn tối đa: 33

Cấu hình này cho phép máy thực hiện các chi tiết có nhiều vị trí uốn trong cùng một chu trình, hạn chế việc phải xử lý thủ công nhiều lần.

🤖 SERVO ĐỒNG BỘ – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

Hệ thống truyền động của máy sử dụng nhiều động cơ servo cho các chuyển động khác nhau:

🔹 Servo uốn: 5kW

🔹 Động cơ servo tỷ lệ: 750W

🔹 Servo nạp nguyên liệu: 1kW

🔹 Servo chuyển động ngang: 750W

🔹 Servo di chuyển lên/xuống: 3kW

Cách bố trí này giúp các chuyển động trong chu trình uốn được điều khiển đồng bộ thông qua hệ thống CNC.

💪 HỆ THỐNG THỦY LỰC – HỖ TRỢ QUÁ TRÌNH GIA CÔNG

Máy được trang bị hệ thống thủy lực với áp suất tối đa 12MPa, kết hợp động cơ điện công suất 4kW.

Cấu hình này tạo nền tảng cho quá trình vận hành các cơ cấu của máy trong chu trình uốn ống tự động.

📦 THÔNG SỐ KỸ THUẬT MÁY UỐN ERMAK CNC DW38CNC 5A-3S

Thông số	Giá trị
Model	DW38CNC × 5A-3S
Loại máy	Máy uốn ống tự động CNC
Đường kính ống uốn tối đa × độ dày thép	Φ38mm × 2mm
Bán kính uốn tối đa	R180mm
Bán kính uốn tối thiểu	Theo đường ống
Góc uốn lớn nhất	190°
Chiều dài nguyên liệu tối đa	2000mm
Phương pháp nạp nguyên liệu	Nạp nguyên liệu trực tiếp/kẹp
Tốc độ uốn tối đa	150°/giây
Tốc độ quay tối đa	200°/giây
Tốc độ nạp nguyên liệu tối đa	1000mm/giây
Độ chính xác uốn	±0,1°
Độ chính xác quay	±0,1°
Độ chính xác nạp nguyên liệu	±0,1mm
Phương pháp nhập thông tin	1. Axis (X Y Z) 2. Giá trị làm việc (Y B C)
Phương pháp uốn	Servo uốn: 5kW
Công suất động cơ servo tỷ lệ	750W
Công suất động cơ servo nạp nguyên liệu	1kW
Công suất động cơ servo chuyển động ngang	750W
Công suất động cơ servo di chuyển lên/xuống	3kW
Số đoạn uốn cong tối đa	33
Số phần lưu trữ tối đa	20.000
Động cơ điện	4kW
Áp suất thủy lực tối đa	12MPa
Trọng lượng máy	1800kg
Kích thước máy	3860 × 780 × 1500mm

🏭 PHÙ HỢP CHO SẢN XUẤT CẦN UỐN ỐNG CNC

Với khả năng tự động hóa, tốc độ cao và độ chính xác được công bố đến ±0,1°, ERMAK CNC DW38CNC 5A-3S hướng đến các dây chuyền gia công cần kiểm soát đồng thời nhiều chuyển động trong quá trình uốn ống.

Máy đặc biệt phù hợp khi doanh nghiệp cần gia công nhiều chương trình, nhiều đoạn uốn và duy trì độ ổn định giữa các sản phẩm.

📞 CẦN TƯ VẤN CẤU HÌNH MÁY UỐN ỐNG?

Nếu bạn đang tìm kiếm một dòng máy uốn ống CNC tự động cho nhu cầu sản xuất thực tế, hãy liên hệ để được tư vấn cấu hình ERMAK CNC DW38CNC 5A-3S, thông số kỹ thuật và phương án máy phù hợp với loại ống cũng như yêu cầu gia công của doanh nghiệp.
