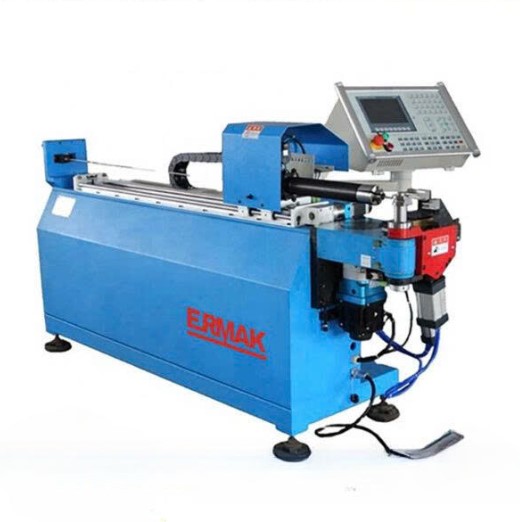

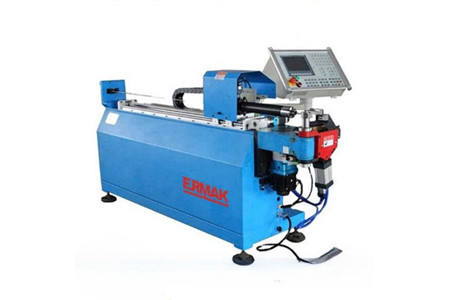

Máy uốn ống kim loại đường kính nhỏ tự động ERMAK DW-20CNC-3A-2S

MÁY UỐN ỐNG KIM LOẠI ĐƯỜNG KÍNH NHỎ TỰ ĐỘNG ERMAK DW-20CNC-3A-2S – UỐN 3D CHÍNH XÁC, TỐC ĐỘ CAO

Ống nhỏ nhưng yêu cầu tạo hình phức tạp luôn là bài toán khó trong gia công cơ khí. Chỉ một sai lệch nhỏ ở góc uốn, vị trí xoay hay chiều dài cấp phôi cũng có thể khiến sản phẩm không đạt yêu cầu.

ERMAK DW-20CNC-3A-2S được thiết kế chuyên cho nhóm ống kim loại đường kính nhỏ, kết hợp 3 trục servo cho nạp liệu – xoay – uốn, khả năng xoay 3D 360° và độ chính xác định vị lên đến ±0,05mm / ±0,05°.

Đây là cấu hình hướng đến những dây chuyền cần uốn nhiều góc, nhiều hướng và lặp lại chính xác theo chương trình CNC.

UỐN ỐNG ĐƯỜNG KÍNH NHỎ – XỬ LÝ ĐỒNG, NHÔM VÀ THÉP CARBON

🔧 DW-20CNC-3A-2S có khả năng uốn ống đồng hoặc nhôm với đường kính tối đa 20mm, trong khi ống thép carbon có thể đạt tối đa 16mm.

Về độ dày thành ống, máy đáp ứng tối đa 1,5mm đối với đồng/nhôm và 1,0mm đối với thép carbon, phù hợp với nhóm chi tiết ống nhỏ cần tạo hình chính xác.

UỐN 3D 360° – TẠO HÌNH LINH HOẠT THEO NHIỀU HƯỚNG

🔄 Không chỉ thực hiện uốn trên một mặt phẳng, máy hỗ trợ góc xoay 3D lên đến 360°.

Kết hợp với góc uốn tối đa 0–200°, DW-20CNC-3A-2S có thể tạo ra những chi tiết có nhiều hướng uốn và hình học không gian phức tạp, giúp giảm đáng kể thao tác chỉnh phôi thủ công giữa các công đoạn.

3 TRỤC SERVO – KIỂM SOÁT RIÊNG NẠP, XOAY VÀ UỐN

⚙️ Máy sử dụng ba trục servo chuyên biệt:

Trục nạp liệu 1,5kW đảm nhiệm quá trình đưa phôi vào vùng gia công.

Trục xoay 0,75kW kiểm soát hướng xoay của ống trong quá trình tạo hình.

Trục uốn 3,0kW thực hiện chuyển động uốn theo chương trình.

Sự phối hợp của ba trục tạo thành một quy trình uốn 3D tự động, phù hợp với những chi tiết cần nhiều lần thay đổi góc và hướng.

ĐỘ CHÍNH XÁC ±0,05 – KIỂM SOÁT TỪ CẤP PHÔI ĐẾN GÓC UỐN

🎯 Độ chính xác là yếu tố quan trọng với các loại ống nhỏ, đặc biệt khi sản phẩm có nhiều vị trí uốn liên tiếp.

DW-20CNC-3A-2S đạt độ chính xác định vị lại:

• Trục nạp nguyên liệu: ±0,05mm
• Trục quay: ±0,05°
• Trục uốn: ±0,05°

Nhờ đó, từng chuyển động được kiểm soát độc lập trong quá trình tạo hình.

TỐC ĐỘ CAO – HIỆU SUẤT UỐN 2,2 GIÂY MỖI R

⚡ Máy có hiệu suất uốn được công bố ở mức 2,2 giây mỗi R, kết hợp tốc độ nạp nguyên liệu tối đa 1200mm/giây.

Trục quay có tốc độ tối đa 600°/giây, trong khi tốc độ uốn đạt tối đa 300°/giây. Cấu hình này giúp máy đáp ứng các chu kỳ gia công nhanh, đặc biệt khi sản phẩm cần nhiều thao tác uốn và xoay liên tiếp.

PHẠM VI BÁN KÍNH R10–R80 – LINH HOẠT VỚI NHIỀU DẠNG CHI TIẾT

📐 Máy hỗ trợ bán kính uốn từ R10mm đến R80mm.

Chiều dài phôi tối đa đạt 1800mm với loại xuyên suốt, trong khi hành trình đẩy nguyên liệu nằm trong phạm vi 0–1200mm, tạo điều kiện thuận lợi khi gia công các chi tiết ống có chiều dài khác nhau.

CẤU HÌNH LINH KIỆN CHẤT LƯỢNG CAO

🏭 ERMAK DW-20CNC-3A-2S được trang bị nhiều linh kiện đến từ các thương hiệu Nhật Bản, Hàn Quốc và quốc tế:

Mitsubishi – Nhật Bản: động cơ servo và trình điều khiển.

THK – Nhật Bản: vít bi và dẫn hướng tuyến tính.

Autonics – Hàn Quốc: công tắc và cảm biến tiếp cận.

Fuji – Nhật Bản: bộ ngắt mạch.

NSK – Nhật Bản: vòng bi chính.

Schneider: các nút điều khiển.

Hệ thống điều khiển sử dụng bộ điều khiển CNC tự chế tạo, phối hợp với các cụm truyền động và cảm biến để vận hành toàn bộ quá trình uốn.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Đường kính ống đồng/nhôm tối đa	20 mm
Đường kính ống thép carbon tối đa	16 mm
Độ dày thành ống đồng/nhôm tối đa	1,5 mm
Độ dày thành ống thép carbon tối đa	1,0 mm
Góc uốn tối đa	0–200°
Góc xoay 3D	360°
Bán kính uốn tối đa	R80 mm
Bán kính uốn tối thiểu	R10 mm
Chiều dài phôi tối đa	1800 mm (loại xuyên suốt)
Hành trình đẩy nguyên liệu	0–1200 mm
Hiệu suất uốn	2,2 giây/R
Tốc độ nạp nguyên liệu	1–1200 mm/giây
Tốc độ quay	0–600°/giây
Tốc độ uốn	0–300°/giây
Độ chính xác trục nạp nguyên liệu	±0,05 mm
Độ chính xác trục quay	±0,05°
Độ chính xác trục uốn	±0,05°
Động cơ servo trục nạp	1,5 kW
Động cơ servo trục quay	0,75 kW
Động cơ servo trục uốn	3,0 kW
Áp suất khí nén	0,5–0,7 MPa
Nguồn cấp	380V, 3 Phase, 50Hz
Kích thước máy	2500 × 620 × 1300 mm
Trọng lượng	Khoảng 1200 kg

ERMAK DW-20CNC-3A-2S – GIẢI PHÁP UỐN ỐNG NHỎ CHO CHI TIẾT 3D PHỨC TẠP

🚀 Với khả năng uốn ống đến Φ20mm, xoay 3D 360°, bán kính R10–R80, ba trục servo và độ chính xác đến ±0,05, ERMAK DW-20CNC-3A-2S phù hợp cho những quy trình yêu cầu tốc độ và khả năng kiểm soát chính xác từng chuyển động.

Nếu doanh nghiệp đang cần một máy uốn cho ống đồng, nhôm hoặc thép carbon đường kính nhỏ, hãy liên hệ để được tư vấn cấu hình và phương án gia công phù hợp với chi tiết thực tế.

LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ ERMAK DW-20CNC-3A-2S!
