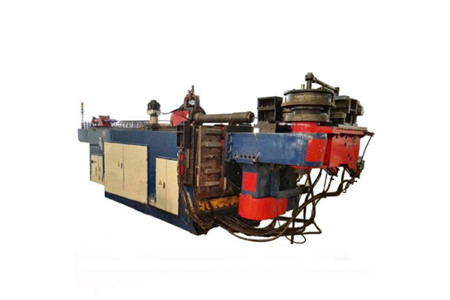

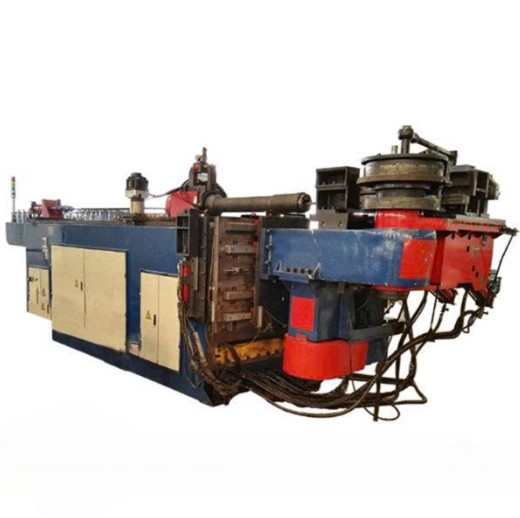

Máy uốn ống một đầu ERMAK DW-100 CNC 2A-1S

MÁY UỐN ỐNG MỘT ĐẦU ERMAK DW-100 CNC 2A-1S – UỐN ỐNG CỠ LỚN, CNC TỰ ĐỘNG, ĐỘ CHÍNH XÁC CAO

Khi đường kính và độ dày ống tăng lên, yêu cầu đối với máy uốn cũng trở nên khắt khe hơn. Không chỉ cần lực uốn đủ lớn, máy còn phải có kết cấu chắc chắn, hệ thống truyền động ổn định và khả năng kiểm soát chính xác từng chuyển động.

ERMAK DW-100 CNC 2A-1S được phát triển cho nhóm nhu cầu gia công ống cỡ lớn, với khả năng uốn tối đa ống carbon Ø100 × 6mm và ống inox Ø89 × 4,5mm. Hệ thống CNC, servo Mitsubishi và thủy lực được phối hợp để tạo nên một giải pháp uốn ống tự động hướng đến năng suất cao và độ ổn định trong sản xuất.

🔩 UỐN ỐNG CARBON ĐẾN Ø100 × 6MM – XỬ LÝ ỐNG CỠ LỚN

Điểm nổi bật nhất của DW-100 CNC nằm ở khả năng gia công các loại ống có đường kính và độ dày lớn:

🔧 Ống carbon tối đa: Ø100 × 6mm

🔧 Ống inox tối đa: Ø89 × 4,5mm

📐 Bán kính uốn: R500mm

📐 Góc uốn tối đa: 190°

📏 Chiều dài lõi: 4500mm

📏 Chiều dài ống: 4000mm

Với phạm vi gia công này, máy hướng đến những ứng dụng cần xử lý các chi tiết ống kích thước lớn, chiều dài dài và yêu cầu hình dạng uốn chính xác.

🤖 CNC TỰ ĐỘNG – KIỂM SOÁT TOÀN BỘ CHU TRÌNH UỐN

ERMAK DW-100 CNC được điều khiển hoàn toàn tự động thông qua máy tính.

⚙️ Trục cấp phôi và trục truyền dẫn được điều khiển bằng động cơ servo, giúp kiểm soát chính xác các chuyển động trong quá trình gia công.

🎯 Độ chính xác nạp nguyên liệu: ±0,1mm

🎯 Độ chính xác uốn: ±0,1°

Hệ thống điều khiển sử dụng CNC Control của Nhật Bản, giúp chương trình hóa các chuyển động và giảm sự phụ thuộc vào thao tác thủ công.

⚡ TỐC ĐỘ CAO – ĐƯA ỐNG CỠ LỚN VÀO NHỊP SẢN XUẤT

Dù được thiết kế cho nhóm ống lớn, DW-100 CNC vẫn có tốc độ chuyển động đáng kể:

⚡ Tốc độ uốn góc: 40°/giây

⚡ Tốc độ xoay trục khuỷu: 160°/giây

⚡ Tốc độ đẩy ống: 900mm/giây

Các chuyển động được phối hợp thông qua hệ thống servo và CNC, hỗ trợ rút ngắn thời gian thực hiện chu trình uốn.

🎯 ĐỘ CHÍNH XÁC ±0,1° – KIỂM SOÁT TỪNG GÓC UỐN

Khi gia công ống cỡ lớn, việc kiểm soát góc uốn và vị trí cấp phôi có ý nghĩa quan trọng đối với độ đồng đều của sản phẩm.

DW-100 CNC được công bố với:

🎯 Độ chính xác uốn: ±0,1°

🎯 Độ chính xác nạp nguyên liệu: ±0,1mm

📐 Góc uốn tối đa: 190°

Sự kết hợp giữa điều khiển CNC và servo giúp các chuyển động được thực hiện theo chương trình đã thiết lập, hỗ trợ duy trì độ chính xác giữa các chu kỳ gia công.

⚙️ SERVO MITSUBISHI – CÔNG SUẤT LỚN CHO CÁC TRỤC CHUYỂN ĐỘNG

DW-100 CNC sử dụng các động cơ servo Mitsubishi – Nhật Bản cho các trục chính:

🔧 Servo nạp nguyên liệu: 3,0kW

🔧 Servo trục uốn góc: 2,0kW

🔧 Servo trục khuỷu: 11,5kW

Cấu hình servo công suất lớn phù hợp với yêu cầu điều khiển các chuyển động khi gia công ống có đường kính lên đến Ø100mm và thành ống dày đến 6mm đối với ống carbon.

🛢️ THỦY LỰC 16MPA – HỖ TRỢ VẬN HÀNH ỔN ĐỊNH

Hệ thống thủy lực được thiết kế với:

💧 Bình chứa dầu: 80L

💧 Áp suất hệ thống: 16MPa

Hệ thống điều khiển thủy lực sử dụng van điện tử Nhật Bản, hỗ trợ duy trì và điều khiển các cơ cấu thủy lực trong quá trình uốn.

Áp suất dầu được duy trì ổn định, tạo nền tảng cho quá trình vận hành liên tục của máy.

🌬️ TẢN NHIỆT TỰ ĐỘNG – BẢO VỆ HỆ THỐNG ĐIỀU KHIỂN

Hệ thống điều khiển điện tử được trang bị quạt tản nhiệt tự động, hỗ trợ kiểm soát nhiệt trong quá trình vận hành.

❄️ Khi có nhu cầu, máy có thể lựa chọn thêm điều hòa không khí CNC, giúp duy trì điều kiện làm việc phù hợp cho hệ thống điều khiển điện tử.

Thiết kế này hướng đến việc hỗ trợ độ ổn định và tuổi thọ của hệ thống điều khiển trong quá trình sản xuất.

🔧 KẸP PHÔI + ĐỆM CHỐNG NHĂN – HỖ TRỢ TẠO HÌNH ỐNG

Máy được trang bị vòi phun kẹp có thể liên tục đi vào khu vực hoạt động để thực hiện chức năng kẹp phôi.

Bên cạnh đó, tấm đệm chống nhăn được trang bị để hỗ trợ quá trình tạo hình ống.

💡 Máy cũng có chức năng thoát ra khỏi chương trình, giúp người vận hành chủ động hơn khi xử lý chương trình gia công.

🏗️ KHUNG THÉP DÀY – NỀN TẢNG CHO MÁY UỐN ỐNG 7 TẤN

Với tổng trọng lượng lên đến 7000kg, DW-100 CNC sở hữu kết cấu phù hợp với nhóm máy uốn ống cỡ lớn.

Khung máy được sản xuất trên dây chuyền tự động, sử dụng thép dày nhằm tạo nên kết cấu chắc khỏe.

💪 Kết cấu chắc chắn hỗ trợ máy vận hành ổn định và hạn chế rung lắc.

🔇 Thiết kế khung máy hướng đến khả năng giảm tiếng ồn so với một số dòng máy nhập khẩu khác.

🏗️ Theo thông tin sản phẩm, máy không cần đổ bê tông vào chân máy để giữ ổn định.

Đây là yếu tố đáng chú ý khi doanh nghiệp cần bố trí một thiết bị uốn ống công suất lớn trong nhà xưởng.

📋 THÔNG SỐ KỸ THUẬT MÁY UỐN ỐNG ERMAK DW-100 CNC

Thông số	Giá trị
Model	ERMAK DW-100CNC-2A-1S / DW-100CNC-2A-2S / DW-100CNC-3A-1S / DW-100CNC-3A-2S
Khả năng uốn tối đa ống carbon	Ø100 × 6mm
Khả năng uốn tối đa ống inox	Ø89 × 4,5mm
Chiều dài lõi	4500mm
Chiều dài ống	4000mm
Bán kính uốn	R500mm
Góc uốn	190°
Độ chính xác uốn	±0,1°
Tốc độ uốn góc	40°/giây
Tốc độ xoay trục khuỷu	160°/giây
Tốc độ đẩy ống	900mm/giây
Hệ thống điều khiển	CNC Control (Nhật Bản)
Hệ thống điều khiển thủy lực	Van điện tử (Nhật Bản)
Bình chứa dầu	80L
Áp suất hệ thống	16MPa
Servo nạp nguyên liệu	3,0kW (Mitsubishi – Nhật Bản)
Servo trục uốn góc	2,0kW (Mitsubishi – Nhật Bản)
Servo trục khuỷu	11,5kW (Mitsubishi – Nhật Bản)
Độ chính xác nạp nguyên liệu	±0,1mm
Kích thước máy	6000 × 1600 × 1800mm
Trọng lượng máy	7000kg

📞 ERMAK DW-100 CNC – GIẢI PHÁP UỐN ỐNG CỠ LỚN

Với khả năng gia công ống carbon Ø100 × 6mm, ống inox Ø89 × 4,5mm, chiều dài lõi 4500mm, kết hợp CNC Control, servo Mitsubishi, thủy lực 16MPa và kết cấu thép nặng 7000kg, ERMAK DW-100 CNC hướng đến những dây chuyền cần xử lý ống kích thước lớn với yêu cầu cao về độ chính xác và tính ổn định.

📞 Liên hệ ngay để được tư vấn cấu hình ERMAK DW-100 CNC phù hợp với vật liệu, đường kính ống, bán kính uốn và yêu cầu sản xuất thực tế của doanh nghiệp.
