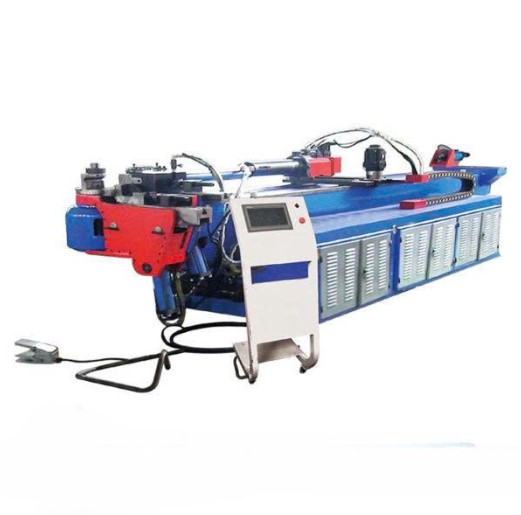

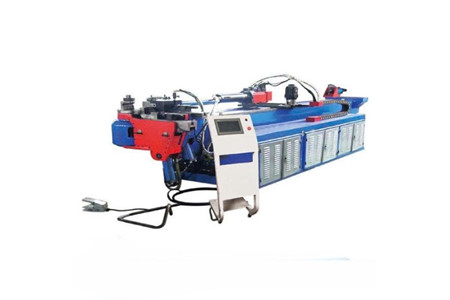

Máy uốn một đầu tự động ERMAK DW-50CNC-2A

MÁY UỐN MỘT ĐẦU TỰ ĐỘNG ERMAK DW-50CNC-2A – UỐN ỐNG 3D, ĐIỀU KHIỂN CNC, TỰ ĐỘNG HÓA CAO

ERMAK DW-50CNC-2A là dòng máy uốn ống tự động CNC được thiết kế cho nhu cầu gia công các chi tiết ống có hình dạng không gian 3D, với đường kính ống tối đa Φ50 × 2mm.

Điểm nổi bật của máy nằm ở khả năng kết hợp PLC, hệ thống thủy lực và động cơ servo, cho phép thực hiện nhiều góc uốn trong cùng một chương trình. Người vận hành có thể lựa chọn thủ công, bán tự động hoặc hoàn toàn tự động, phù hợp từ sản xuất linh hoạt đến gia công hàng loạt.

🤖 UỐN ỐNG 3D – XỬ LÝ NHIỀU GÓC UỐN TRONG MỘT CHU TRÌNH

Không chỉ tạo ra những đường uốn đơn giản, ERMAK DW-50CNC-2A được thiết kế để gia công phụ kiện ống không gian ba chiều (3D).

🔄 Máy có khả năng tự động xoay ống bằng động cơ servo, kết hợp các chuyển động trong quá trình uốn để tạo thành những chi tiết có nhiều góc và nhiều vị trí uốn.

📐 Góc uốn tối đa lên đến 190°, giúp mở rộng khả năng gia công các dạng ống có hình học phức tạp.

💡 Chương trình được nhập vào hệ thống và tự động thực hiện trong toàn bộ quá trình uốn, giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

🎛️ PLC + MENU TIẾNG VIỆT/ANH – DỄ ĐIỀU KHIỂN, DỄ THAO TÁC

Hệ thống điều khiển của máy sử dụng PLC, kết hợp giao diện hiển thị dạng menu với hai lựa chọn ngôn ngữ Tiếng Việt hoặc Tiếng Anh.

Người vận hành có thể lựa chọn:

🔹 Chế độ thủ công – phù hợp khi cần thao tác và kiểm tra từng bước.

🔹 Chế độ bán tự động – hỗ trợ kiểm soát quá trình gia công linh hoạt.

🔹 Chế độ hoàn toàn tự động – phù hợp với nhu cầu sản xuất liên tục và hàng loạt.

Ngoài ra, công tắc chân di động tích hợp chức năng khởi động và dừng tự động, hỗ trợ thuận tiện khi máy được bố trí làm việc cùng Robot.

⚡ TỐC ĐỘ CAO – TĂNG NHỊP SẢN XUẤT

DW-50CNC-2A được thiết kế với tốc độ chuyển động nhanh, đáp ứng yêu cầu gia công tự động:

⚡ Tốc độ uốn ống: 85°/giây

⚡ Tốc độ quay ống: 200°/giây

⚡ Tốc độ đẩy nguyên liệu: 1000mm/giây

Sự kết hợp giữa tốc độ uốn, tốc độ quay và tốc độ cấp phôi giúp máy duy trì chu trình gia công nhanh, đặc biệt phù hợp với những đơn hàng cần sản xuất số lượng lớn.

🎯 KIỂM SOÁT CHÍNH XÁC TRONG TỪNG CHUYỂN ĐỘNG

Độ chính xác là yếu tố quan trọng khi gia công các chi tiết ống 3D có nhiều vị trí uốn.

ERMAK DW-50CNC-2A được công bố với các thông số:

🎯 Độ chính xác nạp nguyên liệu: ±0,1°

🎯 Độ chính xác ống quay: ±0,1°

🎯 Độ chính xác uốn ống: ±0,1°

Hệ thống điều khiển cho phép nhập thông tin theo giá trị tọa độ X-Y-Z hoặc theo giá trị làm việc Y-B-C, tạo sự linh hoạt khi thiết lập chương trình gia công.

🔩 UỐN ỐNG ĐẾN Φ50 × 2MM

Với khả năng uốn ống có đường kính tối đa Φ50 × 2mm, DW-50CNC-2A đáp ứng nhiều nhu cầu gia công ống trong sản xuất cơ khí.

📐 Bán kính uốn tối thiểu: R180

📐 Bán kính uốn tối đa: R15

📐 Góc uốn tối đa: 190°

📐 Chiều dài nguyên liệu: 2000mm và có thể hơn

Theo thông tin cấu hình, bán kính uốn và chiều dài lõi có thể được điều chỉnh theo yêu cầu của khách hàng.

⚙️ KẾT HỢP SERVO VÀ THỦY LỰC – LINH HOẠT TRONG GIA CÔNG

Máy hỗ trợ hai phương pháp uốn gồm:

🔧 Uốn servo: 1kW – ba trục

🔧 Uốn ống thủy lực

Hệ thống servo đảm nhiệm các chuyển động quan trọng như xoay ống và nạp nguyên liệu:

🔹 Servo xoay ống: 750W

🔹 Servo nạp nguyên liệu: 1000W

Trong khi đó, hệ thống thủy lực sử dụng động cơ dầu 5,5kW, với áp suất hệ thống tối đa 12MPa.

Cấu hình kết hợp servo và thủy lực giúp máy có khả năng đáp ứng nhiều yêu cầu gia công khác nhau trên cùng một thiết bị.

🧠 LƯU TRỮ NHIỀU CHƯƠNG TRÌNH – PHÙ HỢP SẢN XUẤT NHIỀU MẪU

Một ưu điểm đáng chú ý của DW-50CNC-2A là khả năng lưu trữ nhiều thông tin chương trình:

💾 Số lượng góc uốn cho phép: 12 hoặc 33

💾 Số thành phần: 330 hoặc 125

Điều này hỗ trợ doanh nghiệp khi thường xuyên thay đổi mẫu sản phẩm, giảm thời gian thiết lập lại chương trình cho từng loại chi tiết.

🏭 THIẾT KẾ HƯỚNG ĐẾN SẢN XUẤT HÀNG LOẠT

Các hệ thống thủy lực, điều khiển, truyền động và hiển thị của máy sử dụng các bộ phận được giới thiệu là có độ tin cậy cao và độ chính xác cao, hướng đến khả năng vận hành ổn định trong môi trường sản xuất.

Với chế độ tự động, khả năng lập trình và cấu hình uốn ống 3D, ERMAK DW-50CNC-2A phù hợp cho các doanh nghiệp cần duy trì năng suất, giảm thao tác thủ công và gia công nhiều mẫu ống theo chương trình.

📋 THÔNG SỐ KỸ THUẬT ERMAK DW-50CNC-2A

Thông số	Đơn vị	Giá trị
Model	—	DW50CNC
Loại máy	—	Máy uốn ống tự động CNC
Đường kính ống uốn tối đa × độ dày	mm	Φ50 × 2
Bán kính uốn tối thiểu	mm	R180
Bán kính uốn tối đa	mm	R15
Góc uốn tối đa	°	190
Chiều dài nguyên liệu	mm	2000, có thể hơn
Chế độ	—	Trực tiếp
Tốc độ uốn ống	°/giây	85
Tốc độ quay ống	°/giây	200
Tốc độ đẩy nguyên liệu	mm/giây	1000
Độ chính xác nạp nguyên liệu	—	±0,1°
Độ chính xác của ống quay	°	±0,1°
Độ chính xác uốn ống	°	±0,1°
Chế độ nhập thông tin	—	Giá trị tọa độ X-Y-Z / Giá trị làm việc Y-B-C
Cách uốn	—	Uốn servo 1kW (ba trục) / Uốn ống thủy lực
Công suất servo xoay ống	W	750
Công suất servo nạp nguyên liệu	W	1000
Số lượng góc uốn cho phép	—	12 / 33
Số thành phần	—	330 / 125
Động cơ thủy lực dầu	kW	5,5
Áp suất hệ thống tối đa	MPa	12
Kích thước máy	cm	3830 × 760 × 1200
Trọng lượng máy	kg	2000

📞 ERMAK DW-50CNC-2A – GIẢI PHÁP UỐN ỐNG CNC CHO SẢN XUẤT CHUYÊN NGHIỆP

Nếu doanh nghiệp đang cần một thiết bị có khả năng uốn ống 3D, lập trình nhiều góc uốn, vận hành tự động và kiểm soát bằng PLC, ERMAK DW-50CNC-2A là cấu hình đáng để đưa vào dây chuyền gia công.

📞 Liên hệ ngay để được tư vấn cấu hình máy, nhu cầu uốn ống thực tế và phương án triển khai phù hợp với dây chuyền sản xuất của doanh nghiệp.
