Máy nắn thẳng và cắt ống kim loại BNF-MKA20

MÁY NẮN THẲNG VÀ CẮT ỐNG KIM LOẠI BNF-MKA20 – TỰ ĐỘNG NẮN, CẮT, CẤP PHÔI CHÍNH XÁC

Một dây chuyền xử lý ống hiệu quả không chỉ cần cắt nhanh, mà còn phải đảm bảo ống được nắn thẳng trước khi cắt và chiều dài sau cắt ổn định.

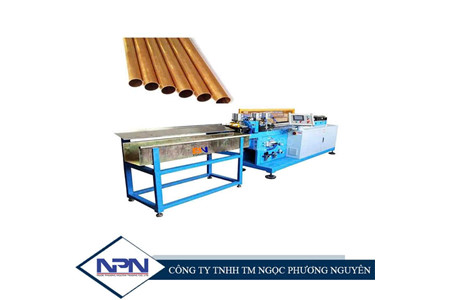

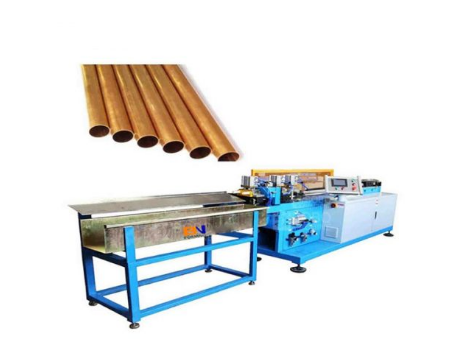

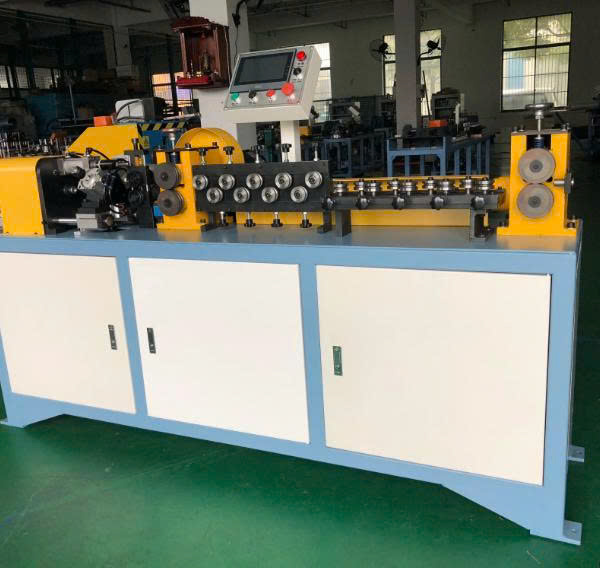

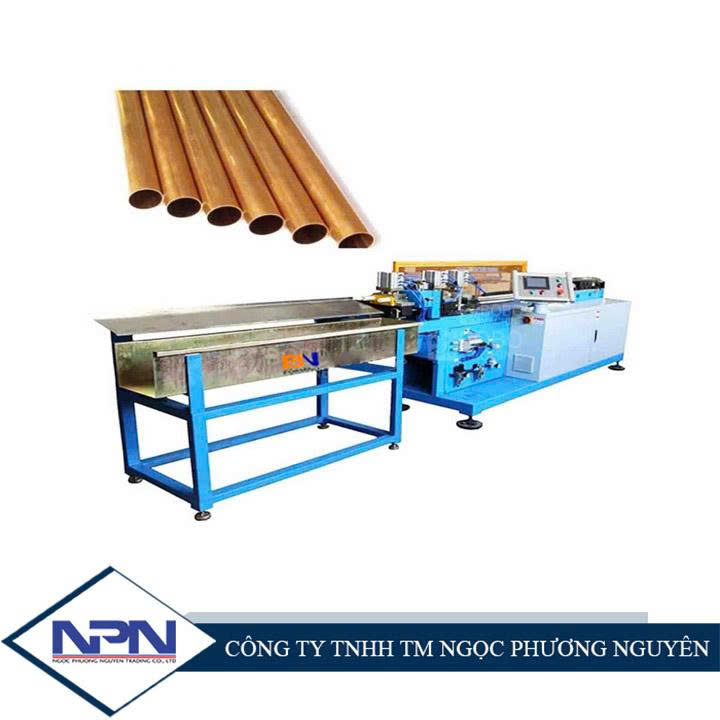

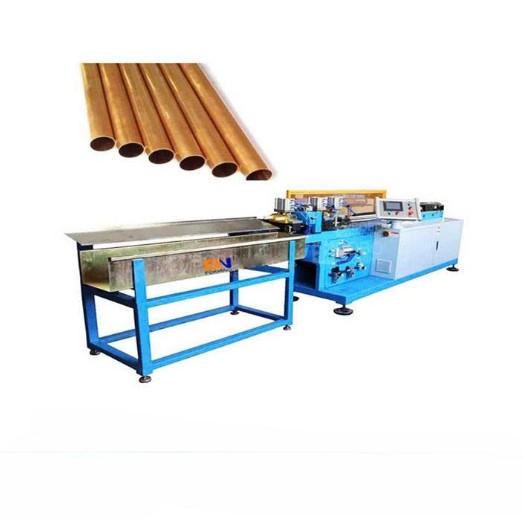

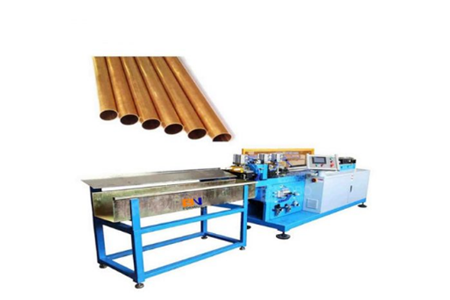

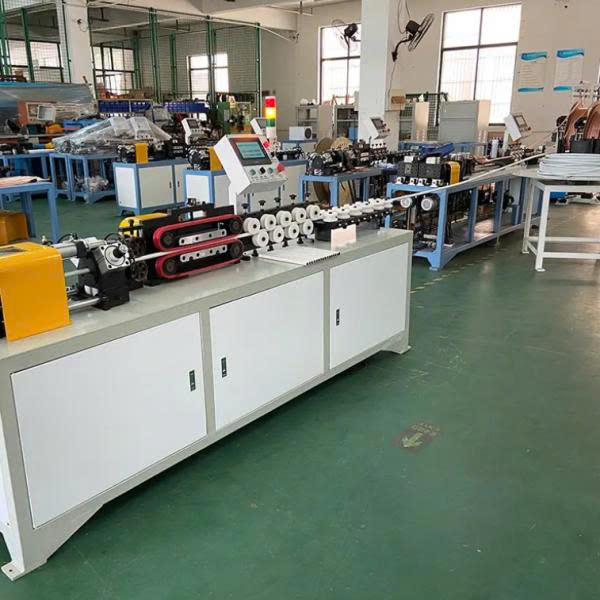

BNF-MKA20 là máy nắn thẳng và cắt ống kim loại được thiết kế cho ống đồng và ống nhôm đường kính Φ4–12mm, tích hợp hệ thống cấp phôi servo, điều khiển PLC và màn hình cảm ứng. Máy hướng đến một quy trình liên tục: cấp ống → nắn thẳng → định vị → cắt, giúp giảm thao tác thủ công trong quá trình sản xuất.

2 TRONG 1 – NẮN THẲNG KẾT HỢP CẮT ỐNG

🔧 Thay vì phải đưa ống qua từng thiết bị riêng biệt, BNF-MKA20 kết hợp chức năng nắn thẳng và cắt ống trong cùng một hệ thống.

Máy phù hợp với ống đồng/nhôm có đường kính Φ4–12mm, độ dày thành ống 0,5–1,0mm, đáp ứng nhóm vật liệu thường được sử dụng trong các ứng dụng gia công ống kim loại.

CẤP PHÔI SERVO – KIỂM SOÁT CHIỀU DÀI CHÍNH XÁC

⚙️ Hệ thống sử dụng chế độ tự động/cấp phôi servo, kết hợp tốc độ cấp phôi lên đến 60m/phút.

Khả năng kiểm soát chuyển động cấp phôi giúp máy thực hiện quá trình đưa ống vào vùng gia công một cách ổn định, đồng thời hỗ trợ duy trì chiều dài cắt theo chương trình.

ĐỘ CHÍNH XÁC ĐỊNH VỊ ĐẾN ±0,3MM

🎯 Khi gia công ống theo chiều dài cố định, độ chính xác định vị là yếu tố quan trọng quyết định tính đồng đều của sản phẩm.

BNF-MKA20 có độ chính xác định vị:

≤ ±0,3mm khi L < 1000mm

±0,40mm khi L > 1000mm

Độ chính xác tuyến tính được công bố ở mức 3mm/1000mm, đáp ứng yêu cầu kiểm soát chiều dài trong quá trình cắt ống.

TỐC ĐỘ LÀM VIỆC LINH HOẠT THEO SẢN PHẨM

🚀 Máy có thể đạt:

6 lần/phút với chiều dài L = 500mm, không có kết thúc hình thành.

3 lần/phút với chiều dài L = 500mm, có kết thúc hình thành.

Tốc độ thực tế có thể thay đổi tùy theo yêu cầu tạo hình và điều kiện gia công của sản phẩm.

ĐIỀU KHIỂN PLC + MÀN HÌNH CẢM ỨNG

🖥️ Toàn bộ hệ thống được vận hành thông qua màn hình cảm ứng kết hợp điều khiển PLC.

Thiết kế này giúp người vận hành dễ dàng theo dõi và thiết lập quá trình làm việc, đồng thời tạo nền tảng cho quy trình tự động hóa thay vì phải thao tác thủ công ở từng công đoạn.

PHÙ HỢP ỐNG ĐỒNG, ỐNG NHÔM ĐƯỜNG KÍNH NHỎ

🔩 BNF-MKA20 được thiết kế cho ống đồng/nhôm Φ4–12mm, với độ dày thành 0,5–1,0mm.

Hành trình ăn phôi đạt <450mm, phù hợp với quá trình cấp ống liên tục trong dây chuyền nắn và cắt.

HỆ THỐNG KHÍ NÉN ỔN ĐỊNH

💨 Máy sử dụng nguồn khí nén trong khoảng 0,65–0,80MPa, hỗ trợ các cơ cấu hoạt động trong quá trình nắn và cắt.

Nguồn điện tiêu chuẩn của máy là 380V, 50Hz, 3 pha, đồng thời có thể tùy chỉnh theo yêu cầu.

CẤU HÌNH GỌN CHO DÂY CHUYỀN SẢN XUẤT

🏭 Với kích thước khoảng 2200 × 700 × 1300mm, BNF-MKA20 có cấu hình phù hợp để tích hợp vào khu vực sản xuất và dây chuyền xử lý ống.

Máy sử dụng công suất 2,2kW, kết hợp hệ thống điều khiển tự động và cấp phôi servo.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Model	BNF-MKA20
Vật liệu ống	Đồng / Nhôm
Kích thước ống	Φ4–12mm
Độ dày thành ống	0,5–1,0mm
Làm việc	Một ống
Hành trình ăn phôi	<450mm
Tốc độ làm việc, L = 500mm, không có kết thúc hình thành	6 lần/phút
Tốc độ làm việc, L = 500mm, có kết thúc hình thành	3 lần/phút
Độ chính xác tuyến tính	3mm/1000mm
Độ chính xác định vị khi L < 1000mm	≤ ±0,3mm
Độ chính xác định vị khi L > 1000mm	±0,40mm
Hệ thống điện	380V, 50Hz, 3 pha (tùy chỉnh)
Cung cấp khí nén	0,65–0,80MPa
Kích thước máy	2200 × 700 × 1300mm
Mô hình	KDA-12
Đường kính	Φ4–Φ20
Công suất	2,2kW
Tốc độ ăn	60m/phút
Hệ thống vận hành	Màn hình cảm ứng và điều khiển PLC
Chế độ hoạt động	Tự động / cấp phôi servo

BNF-MKA20 – TỐI ƯU HÓA QUY TRÌNH NẮN VÀ CẮT ỐNG

🚀 Với thiết kế tích hợp nắn thẳng + cắt ống, cấp phôi servo, điều khiển PLC và độ chính xác định vị đến ±0,3mm, BNF-MKA20 giúp doanh nghiệp tổ chức quy trình xử lý ống theo hướng tự động và đồng bộ hơn.

Nếu bạn đang cần gia công ống đồng hoặc ống nhôm Φ4–12mm, BNF-MKA20 là cấu hình đáng cân nhắc cho các dây chuyền yêu cầu cấp phôi, nắn và cắt liên tục.

LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN VÀ BÁO GIÁ MÁY NẮN THẲNG VÀ CẮT ỐNG BNF-MKA20!
