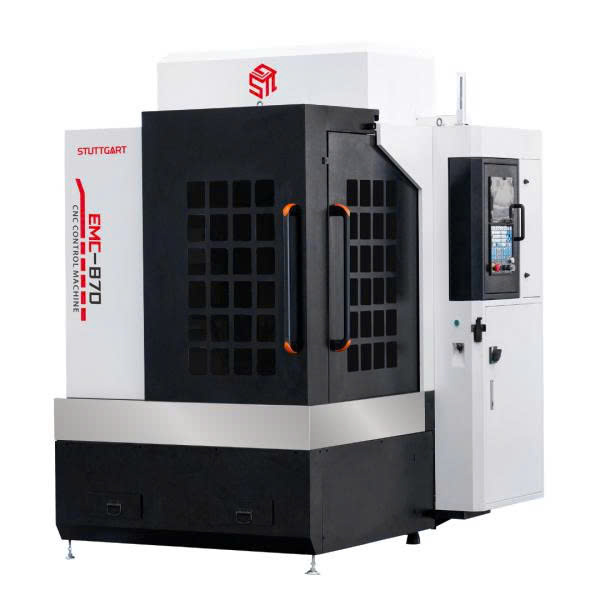

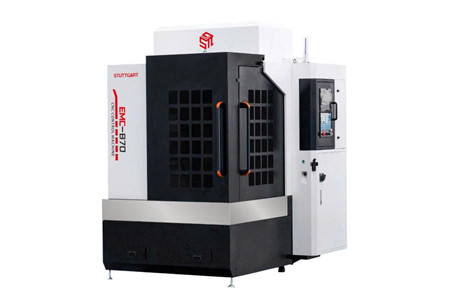

MÁY PHAY KHẮC CNC-870

MÁY PHAY KHẮC CNC-870 – ĐỘ CHÍNH XÁC CAO, TRỤC CHÍNH 24.000 RPM

MÁY PHAY KHẮC CNC-870 được thiết kế hướng đến các yêu cầu gia công chính xác, đặc biệt phù hợp với khuôn mẫu và những chi tiết cơ khí có biên dạng phức tạp.

Sở hữu thân máy đúc cấp cao, hệ thống ray dẫn hướng tuyến tính chính xác, vít me bi C3 gia tải trước và servo AC trên cả 3 trục X/Y/Z, CNC-870 mang đến khả năng vận hành ổn định cùng độ chính xác lặp lại lên đến 0,003 mm.

---

🏗️ THÂN MÁY VỮNG CHẮC – NỀN TẢNG CHO GIA CÔNG CHÍNH XÁC

🧱 Thân máy sử dụng vật đúc cấp cao, được chế tạo hoàn toàn bằng phương pháp cát nhựa.

⚙️ Sau quá trình xử lý khử ứng suất và mài chính xác, kết cấu máy đạt độ ổn định cao, tạo nền tảng vững chắc cho quá trình gia công.

🔩 Các vị trí then chốt sử dụng linh kiện nhập khẩu, kết hợp quy trình lắp ráp chuyên nghiệp theo tiêu chuẩn quốc tế.

💪 Kết cấu chắc chắn giúp máy duy trì độ ổn định trong quá trình vận hành và gia công các chi tiết có yêu cầu cao về độ chính xác.

---

🎯 RAY DẪN HƯỚNG HIWIN/PMI – TỐI ƯU ĐỘ CHÍNH XÁC

🚄 Ba trục X, Y, Z sử dụng ray dẫn hướng tuyến tính độ chính xác cao, độ cứng vững cao, thuộc dòng chính xác của HIWIN hoặc PMI – Đài Loan.

🔧 Hệ thống dẫn hướng được thiết kế để hỗ trợ chuyển động tuyến tính ổn định, giảm rung động và duy trì độ chính xác trong quá trình gia công.

📐 Độ chính xác lặp lại đạt 0,003 mm, đáp ứng yêu cầu gia công các chi tiết có dung sai chặt.

---

🔩 VÍT ME BI C3 GIA TẢI TRƯỚC – GIẢM KHE HỞ, TĂNG ĐỘ CHÍNH XÁC

⚙️ Ba trục sử dụng vít me bi đôi đai ốc cấp chính xác C3, được gia tải trước.

🎯 Thiết kế này giúp loại bỏ khe hở giữa các trục, nâng cao độ chính xác truyền động và hỗ trợ duy trì độ chính xác định vị, độ chính xác lặp lại cao.

🔗 Vít me bi được kết nối với động cơ servo AC thông qua khớp nối độ chính xác cao, không có khe hở.

🛠️ Ổ bi đỡ vít me sử dụng ổ bi tiếp xúc góc ghép bộ, mang lại độ chính xác và độ cứng vững cao cho hệ thống truyền động.

---

⚡ SERVO AC 3 TRỤC – VẬN HÀNH NHANH, ỔN ĐỊNH

🚀 Cả ba trục X, Y, Z đều sử dụng động cơ servo AC, kết hợp cùng hệ thống vít me bi chính xác.

📈 Tốc độ di chuyển nhanh của cả ba trục đạt 15 m/phút, hỗ trợ rút ngắn thời gian di chuyển và nâng cao hiệu suất gia công.

🎯 Hệ thống truyền động chính xác giúp máy vận hành ổn định, đáp ứng tốt các đường chạy dao phức tạp.

---

🛢️ BÔI TRƠN THỂ TÍCH – CẤP DẦU CHÍNH XÁC ĐẾN TỪNG VỊ TRÍ

💧 CNC-870 sử dụng bộ chia dầu dạng thể tích, thực hiện cấp dầu định kỳ đến các vị trí cần bôi trơn.

🎯 Lưu lượng và lượng dầu được kiểm soát chính xác, giúp các bề mặt cần bôi trơn nhận dầu đồng đều.

⚙️ Hệ thống bôi trơn hiệu quả góp phần giảm lực cản ma sát trượt và hỗ trợ máy duy trì trạng thái vận hành ổn định.

---

🔥 TRỤC CHÍNH 24.000 RPM – TỐI ƯU CHO GIA CÔNG CHÍNH XÁC

⚡ Trục chính đạt tốc độ quay tối đa 24.000 rpm, phù hợp với các yêu cầu gia công tốc độ cao.

🔗 Phương thức truyền động trực tiếp, giúp kết cấu truyền động gọn và phù hợp với yêu cầu vận hành tốc độ cao.

🔩 Đầu nối trục chính ER32, đường kính trục chính 125 mm.

💪 Động cơ trục chính công suất 7,5 kW, đáp ứng nhu cầu gia công đa dạng trên máy.

---

🧩 KHẢ NĂNG GIA CÔNG ĐA DẠNG – ĐẶC BIỆT PHÙ HỢP KHUÔN MẪU

🏭 CNC-870 được định hướng cho nhiều loại chi tiết có biên dạng phức tạp trong ngành chế tạo cơ khí.

🎯 Đặc biệt phù hợp với chế tạo và gia công khuôn mẫu độ chính xác cao, nơi yêu cầu cao về độ ổn định, độ chính xác truyền động và khả năng kiểm soát chuyển động.

📐 Với hành trình X 800 mm, Y 700 mm, Z 330 mm, máy có không gian làm việc phù hợp cho nhiều dạng chi tiết và khuôn có kích thước vừa.

---

📊 THÔNG SỐ KỸ THUẬT MÁY PHAY KHẮC CNC-870

Hạng mục	Quy cách	Đơn vị
Kích thước bàn làm việc	700×800	mm
Kiểu bàn chữ T	5-18-100	mm
Tải trọng bàn làm việc	400	kg
Tốc độ quay tối đa trục chính	24000	rpm
Kiểu đầu nối trục chính	ER32
Đường kính trục chính	125	mm
Phương thức truyền động trục chính	Truyền trực tiếp
Công suất động cơ trục chính	7.5	KW
Khoảng cách từ đầu trục chính đến bề mặt bàn làm việc	30-280	mm
Khoảng cách từ tâm trục chính đến tâm bề mặt bàn làm việc	120-370	mm
Kích thước máy	2100 × 1850 × 2300	mm
Trọng lượng	4300	KG
Tốc độ di chuyển nhanh trục X	15	m/phút
Tốc độ di chuyển nhanh trục Z	15	m/phút
Tốc độ di chuyển nhanh trục Y	15	m/phút
Hành trình trục X	800	mm
Hành trình trục Y	700	mm
Hành trình trục Z	330	mm

---

🚀 CNC-870 – ĐẦU TƯ CHO GIA CÔNG CHÍNH XÁC

Nếu bạn đang tìm một dòng máy phay khắc CNC có độ chính xác lặp lại cao, trục chính 24.000 rpm và hệ thống truyền động 3 trục được tối ưu cho gia công chính xác, CNC-870 là cấu hình đáng để đưa vào dây chuyền sản xuất.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH CNC-870 PHÙ HỢP VỚI NHU CẦU GIA CÔNG CỦA BẠN!
