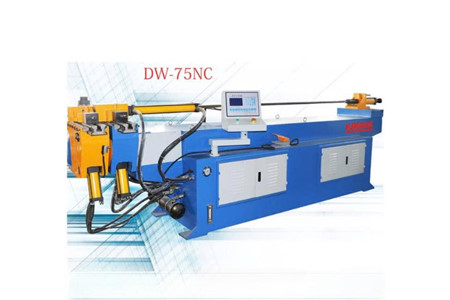

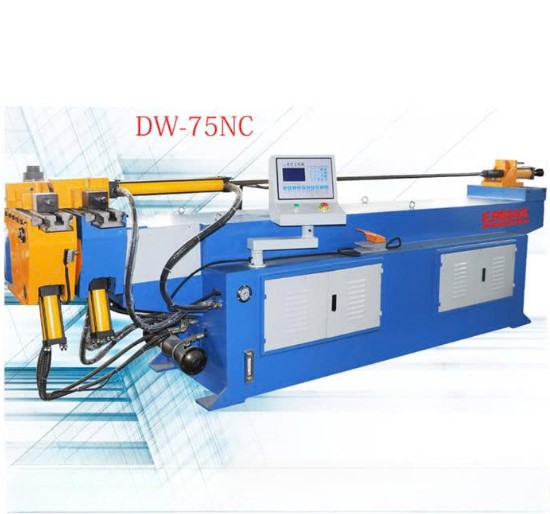

Máy uốn ống kim loại ERMAK DW-75NC

MÁY UỐN ỐNG KIM LOẠI ERMAK DW-75NC – UỐN ỐNG ĐẾN Φ75MM, THỦY LỰC MẠNH, ĐIỀU KHIỂN MÁY VI TÍNH

Khi gia công những loại ống có đường kính lớn, yêu cầu không chỉ là tạo được góc uốn mà còn phải kiểm soát tốt bán kính uốn, lực uốn và độ ổn định của toàn bộ quá trình.

Máy uốn ống kim loại ERMAK DW-75NC là model thuộc dòng máy uốn ống thủy lực một trục, được thiết kế cho khả năng uốn ống tối đa 75mm, độ dày đến 4mm, góc uốn tối đa 190° và bán kính uốn từ R30 đến R400.

⚙️ Kết hợp động cơ thủy lực 7,5kW, áp suất hệ thống tối đa 14MPa, điều khiển máy vi tính và van điện tử, DW-75NC hướng đến những dây chuyền gia công ống cần khả năng uốn mạnh và vận hành ổn định.

💪 UỐN ỐNG ĐẾN Φ75 × 4MM

DW-75NC được thiết kế cho khả năng uốn tối đa ống đường kính 75mm với độ dày 4mm.

🔩 Đây là cấu hình phù hợp cho các chi tiết ống cần tạo hình trong nhiều lĩnh vực từ kết cấu, nội thất đến công nghiệp ô tô và thiết bị.

Khả năng xử lý ống lớn giúp DW-75NC đáp ứng những nhu cầu mà các model nhỏ hơn trong dòng DW-NC có thể không phù hợp.

🎯 BÁN KÍNH UỐN TỪ R30 ĐẾN R400

Một trong những yếu tố quan trọng khi tạo hình ống là khả năng kiểm soát bán kính theo yêu cầu sản phẩm.

📐 ERMAK DW-75NC có:

🔹 Bán kính uốn tối thiểu: R30

🔹 Bán kính uốn tối đa: R400

Khoảng bán kính này tạo sự linh hoạt khi gia công các sản phẩm có hình dạng và yêu cầu tạo hình khác nhau.

🔄 GÓC UỐN TỐI ĐA 190°

DW-75NC cho phép thực hiện góc uốn tối đa 190°.

⚙️ Phạm vi góc uốn rộng giúp máy xử lý nhiều dạng đường cong và hình dạng ống khác nhau, đáp ứng yêu cầu tạo hình trong sản xuất công nghiệp.

⚡ ĐỘNG CƠ THỦY LỰC 7,5KW – ÁP SUẤT ĐẾN 14MPA

Để đáp ứng khả năng uốn ống đường kính lớn, DW-75NC được trang bị động cơ thủy lực 7,5kW.

💪 Hệ thống có áp suất tối đa 14MPa, tạo nền tảng cho quá trình uốn ống trong phạm vi thiết kế của máy.

Hệ thống kiểm soát áp suất dầu sử dụng van điện tử, giúp phối hợp với hệ thống điều khiển trong quá trình vận hành.

🖥️ ĐIỀU KHIỂN MÁY VI TÍNH

DW-75NC sử dụng hệ thống điều khiển máy vi tính, mang đến phương thức vận hành thuận tiện cho người sử dụng.

🖥️ Hệ thống điều khiển kết hợp với van điện tử kiểm soát áp suất dầu, giúp người vận hành quản lý quá trình uốn theo yêu cầu sản xuất.

📏 CHIỀU DÀI LÕI TIÊU CHUẨN 2.800MM

DW-75NC có chiều dài lõi tiêu chuẩn 2.800mm.

🔧 Đây là thông số quan trọng đối với những sản phẩm cần gia công các đoạn ống dài, đặc biệt trong các ứng dụng tạo hình kết cấu hoặc các chi tiết ống có chiều dài lớn.

🧰 LƯU TRỮ NHIỀU CẤU HÌNH GIA CÔNG

DW-75NC hỗ trợ 16 phụ kiện ống cho phép khuỷu tay và số phần có thể lưu trữ 16 × 16 theo thông số cung cấp.

📌 Điều này giúp máy phù hợp với môi trường sản xuất có nhiều quy cách sản phẩm và yêu cầu gia công khác nhau.

🏭 ỨNG DỤNG TRONG NHIỀU LĨNH VỰC

Nhờ khả năng xử lý ống đến Φ75mm, DW-75NC có thể được ứng dụng trong nhiều ngành:

🏗️ Xây dựng: cửa sổ, giàn, kết cấu và các chi tiết trang trí.

🛋️ Nội thất: giường và các sản phẩm tạo hình từ ống.

🚗 Ô tô: ống xả, khung ghế, bộ phận ổn định.

🏋️ Thiết bị thể dục: thiết bị phòng tập, xe đẩy.

🏭 Hóa chất – hóa dầu: các hệ thống và thiết bị sử dụng đường ống.

⚙️ Thiết bị xử lý vật liệu, thiết bị điện và khung xe máy.

❄️ Ống lạnh, hệ thống thủy lợi và ống nồi hơi.

📊 ĐẶT DW-75NC TRONG DÒNG MÁY ERMAK DW-NC

Nếu doanh nghiệp đang phân vân giữa các cấu hình, DW-75NC nằm ở nhóm máy có khả năng xử lý ống tối đa 75mm, cao hơn DW38NC và DW50NC, đồng thời nhỏ hơn DW100NC.

Đặc điểm kỹ thuật	Đơn vị	DW38NC	DW50NC	DW75NC	DW100NC
Công suất / độ dày uốn tối đa	mm	38/2	50/3	75/4	100/8
Bán kính uốn tối đa	mm	R260	R330	R400	R500
Bán kính uốn tối thiểu	mm	R15	R20	R30	R50
Góc uốn tối đa	Độ	190	190	190	190
Chiều dài lõi tiêu chuẩn	mm	1600	2200	2800	4200
Phụ kiện ống cho phép khuỷu tay	Đơn vị	16	16	16	16
Số phần có thể lưu trữ	Đơn vị	16 × 16	16 × 16	16 × 16	16 × 16
Động cơ thủy lực	kW	4	5,5	7,5	15
Áp suất hệ thống tối đa	MPa	12	12	14	16
Hệ thống điều khiển		Điều khiển máy vi tính	Điều khiển máy vi tính	Điều khiển máy vi tính	Điều khiển máy vi tính
Hệ thống kiểm soát áp suất dầu		Van điện tử	Van điện tử	Van điện tử	Van điện tử
Kích thước cơ khí	mm	2600 × 600 × 1200	3200 × 700 × 1300	3650 × 1000 × 1400	4600 × 1200 × 1400
Trọng lượng cơ	kg	750	1200	3500	5000

📋 THÔNG SỐ KỸ THUẬT ERMAK DW-75NC

Thông số	Dữ liệu
Model	DW75NC
Loại máy	Máy uốn ống thủy lực một trục
Công suất / độ dày uốn tối đa	75mm / 4mm
Bán kính uốn tối đa	R400mm
Bán kính uốn tối thiểu	R30mm
Góc uốn tối đa	190°
Chiều dài lõi tiêu chuẩn	2800mm
Phụ kiện ống cho phép khuỷu tay	16
Số phần có thể lưu trữ	16 × 16
Động cơ thủy lực	7,5kW
Áp suất hệ thống tối đa	14MPa
Hệ thống điều khiển	Điều khiển máy vi tính
Hệ thống kiểm soát áp suất dầu	Van điện tử
Kích thước cơ khí	3650 × 1000 × 1400mm
Trọng lượng cơ	3500kg

📞 ERMAK DW-75NC – LỰA CHỌN CHO NHU CẦU UỐN ỐNG ĐẾN Φ75MM

Với khả năng uốn tối đa 75 × 4mm, bán kính R30–R400, góc uốn 190°, động cơ thủy lực 7,5kW và áp suất hệ thống lên đến 14MPa, ERMAK DW-75NC phù hợp cho các doanh nghiệp cần gia công ống ở nhóm đường kính lớn.

📲 Liên hệ ngay với chúng tôi để cung cấp quy cách ống, độ dày, bán kính và hình dạng sản phẩm. Chúng tôi sẽ tư vấn cấu hình DW-75NC và phương án máy phù hợp với yêu cầu sản xuất thực tế.
