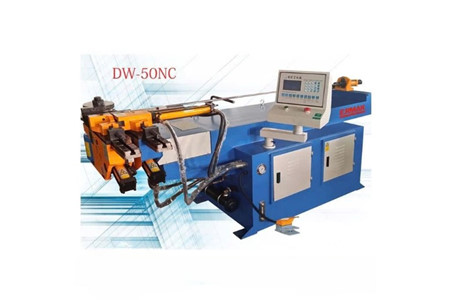

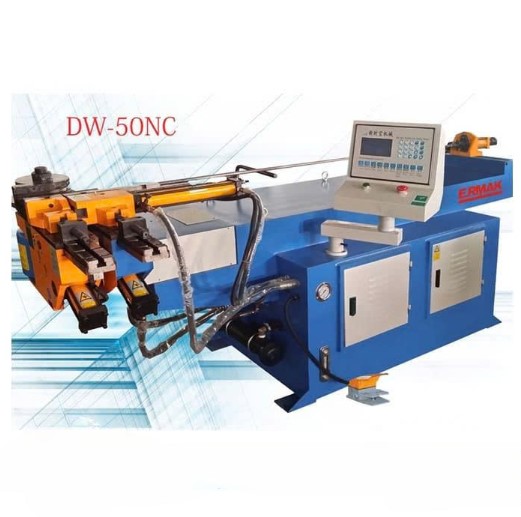

Máy uốn ống kim loại ERMAK DW-50NC

MÁY UỐN ỐNG KIM LOẠI ERMAK DW-50NC – UỐN ỐNG ĐẾN Φ50MM, THỦY LỰC ỔN ĐỊNH, ĐIỀU KHIỂN MÁY VI TÍNH

Trong gia công ống kim loại, một chiếc máy uốn hiệu quả cần đáp ứng đồng thời nhiều yêu cầu: đường kính ống phù hợp, bán kính uốn linh hoạt, góc uốn rộng và lực uốn ổn định.

Máy uốn ống kim loại ERMAK DW-50NC thuộc dòng máy uốn ống thủy lực một trục, được thiết kế cho khả năng uốn tối đa ống Φ50mm, độ dày 3mm, bán kính uốn từ R20 đến R330 và góc uốn tối đa 190°.

⚙️ Với động cơ thủy lực 5,5kW, áp suất hệ thống tối đa 12MPa, điều khiển máy vi tính và van điện tử, DW-50NC hướng đến các nhu cầu gia công ống cần khả năng uốn ổn định và dễ vận hành.

🔩 UỐN ỐNG ĐẾN Φ50 × 3MM

DW-50NC có khả năng uốn tối đa ống đường kính 50mm với độ dày 3mm.

📏 Đây là cấu hình phù hợp với nhiều loại sản phẩm sử dụng ống kim loại trong xây dựng, nội thất, ô tô, thiết bị và các ứng dụng công nghiệp khác.

Với kích thước này, máy đáp ứng nhóm nhu cầu uốn ống phổ biến mà không cần sử dụng cấu hình máy có công suất lớn hơn.

🎯 BÁN KÍNH UỐN R20–R330

DW-50NC hỗ trợ phạm vi bán kính uốn từ R20 đến R330.

🔧 Bán kính uốn tối thiểu R20 cho phép tạo những đường cong tương đối gọn, trong khi bán kính tối đa R330 mở rộng khả năng tạo hình đối với những sản phẩm cần đường cong lớn hơn.

Điều này giúp máy thích hợp với nhiều kiểu hình dạng ống khác nhau trong quá trình sản xuất.

🔄 GÓC UỐN TỐI ĐA 190°

DW-50NC có góc uốn tối đa 190°.

⚙️ Góc uốn rộng giúp máy đáp ứng nhiều dạng chi tiết từ những đường cong đơn giản đến các sản phẩm cần tạo hình với góc lớn.

💪 ĐỘNG CƠ THỦY LỰC 5,5KW

Để tạo lực uốn cho ống đến Φ50 × 3mm, DW-50NC được trang bị động cơ thủy lực công suất 5,5kW.

🔥 Áp suất hệ thống tối đa đạt 12MPa, kết hợp với hệ thống kiểm soát áp suất dầu bằng van điện tử.

Cấu hình này tạo nền tảng cho quá trình uốn trong phạm vi thiết kế của máy.

🖥️ ĐIỀU KHIỂN MÁY VI TÍNH

DW-50NC sử dụng hệ thống điều khiển máy vi tính.

🖥️ Hệ thống điều khiển giúp người vận hành quản lý quá trình gia công thuận tiện hơn, phù hợp với môi trường sản xuất cần làm việc lặp lại theo nhiều quy cách.

📏 CHIỀU DÀI LÕI TIÊU CHUẨN 2.200MM

DW-50NC có chiều dài lõi tiêu chuẩn 2.200mm.

🔧 Đây là thông số quan trọng khi lựa chọn máy cho các sản phẩm có chiều dài ống lớn, giúp doanh nghiệp xác định rõ khả năng phù hợp với từng loại chi tiết cần gia công.

🧰 LƯU TRỮ 16 × 16 CẤU HÌNH

Theo thông số cung cấp, DW-50NC hỗ trợ 16 phụ kiện ống cho phép khuỷu tay và 16 × 16 phần có thể lưu trữ.

📌 Cấu hình này phù hợp với môi trường sản xuất có nhiều loại sản phẩm và cần quản lý nhiều thiết lập gia công.

🏭 ỨNG DỤNG RỘNG TRONG GIA CÔNG ỐNG

DW-50NC có thể được sử dụng trong nhiều lĩnh vực cần tạo hình ống kim loại:

🏗️ Xây dựng: cửa sổ, giàn, kết cấu và các sản phẩm trang trí.

🛋️ Nội thất: giường và các chi tiết tạo hình từ ống.

🚗 Ô tô: ống xả, khung ghế, bộ phận ổn định.

🏋️ Thiết bị thể dục: thiết bị phòng tập, xe đẩy.

🏭 Nhà máy hóa chất – hóa dầu: các hệ thống và thiết bị sử dụng đường ống.

⚙️ Thiết bị xử lý vật liệu, thiết bị điện và khung xe máy.

❄️ Ống lạnh, hệ thống thủy lợi và ống nồi hơi.

📊 DW-50NC TRONG DÒNG MÁY ERMAK DW-NC

Dòng ERMAK DW-NC có nhiều model để đáp ứng các kích thước ống khác nhau. DW-50NC nằm ở cấu hình có khả năng uốn tối đa Φ50mm, giữa DW38NC và DW75NC.

Đặc điểm kỹ thuật	Đơn vị	DW38NC	DW50NC	DW75NC	DW100NC
Công suất / độ dày uốn tối đa	mm	38/2	50/3	75/4	100/8
Bán kính uốn tối đa	mm	R260	R330	R400	R500
Bán kính uốn tối thiểu	mm	R15	R20	R30	R50
Góc uốn tối đa	Độ	190	190	190	190
Chiều dài lõi tiêu chuẩn	mm	1600	2200	2800	4200
Phụ kiện ống cho phép khuỷu tay	Đơn vị	16	16	16	16
Số phần có thể lưu trữ	Đơn vị	16 × 16	16 × 16	16 × 16	16 × 16
Động cơ thủy lực	kW	4	5,5	7,5	15
Áp suất hệ thống tối đa	MPa	12	12	14	16
Hệ thống điều khiển		Điều khiển máy vi tính	Điều khiển máy vi tính	Điều khiển máy vi tính	Điều khiển máy vi tính
Hệ thống kiểm soát áp suất dầu		Van điện tử	Van điện tử	Van điện tử	Van điện tử
Kích thước cơ khí	mm	2600 × 600 × 1200	3200 × 700 × 1300	3650 × 1000 × 1400	4600 × 1200 × 1400
Trọng lượng cơ	kg	750	1200	3500	5000

📋 THÔNG SỐ KỸ THUẬT ERMAK DW-50NC

Thông số	Dữ liệu
Model	DW50NC
Loại máy	Máy uốn ống thủy lực một trục
Công suất / độ dày uốn tối đa	50mm / 3mm
Bán kính uốn tối đa	R330mm
Bán kính uốn tối thiểu	R20mm
Góc uốn tối đa	190°
Chiều dài lõi tiêu chuẩn	2200mm
Phụ kiện ống cho phép khuỷu tay	16
Số phần có thể lưu trữ	16 × 16
Động cơ thủy lực	5,5kW
Áp suất hệ thống tối đa	12MPa
Hệ thống điều khiển	Điều khiển máy vi tính
Hệ thống kiểm soát áp suất dầu	Van điện tử
Kích thước cơ khí	3200 × 700 × 1300mm
Trọng lượng cơ	1200kg

📞 ERMAK DW-50NC – CẤU HÌNH GỌN CHO NHU CẦU UỐN ỐNG ĐẾN Φ50MM

Với khả năng uốn ống Φ50 × 3mm, bán kính R20–R330, góc uốn 190°, động cơ thủy lực 5,5kW và điều khiển máy vi tính, ERMAK DW-50NC là cấu hình dành cho các nhu cầu tạo hình ống trong nhiều lĩnh vực sản xuất.

📲 Liên hệ ngay với chúng tôi để cung cấp đường kính ống, độ dày, bán kính uốn và hình dạng sản phẩm. Chúng tôi sẽ tư vấn cấu hình ERMAK phù hợp với yêu cầu thực tế của doanh nghiệp.
