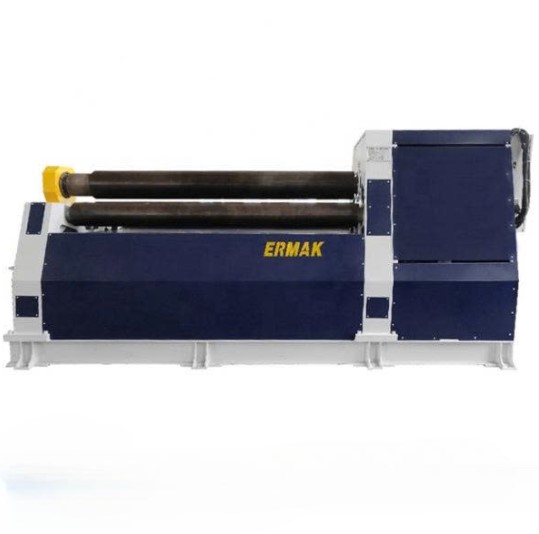

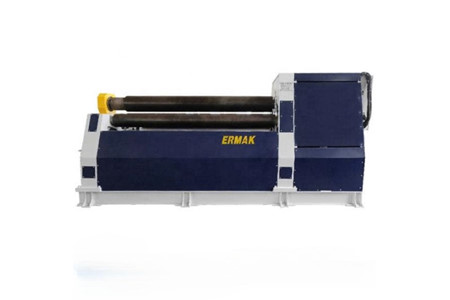

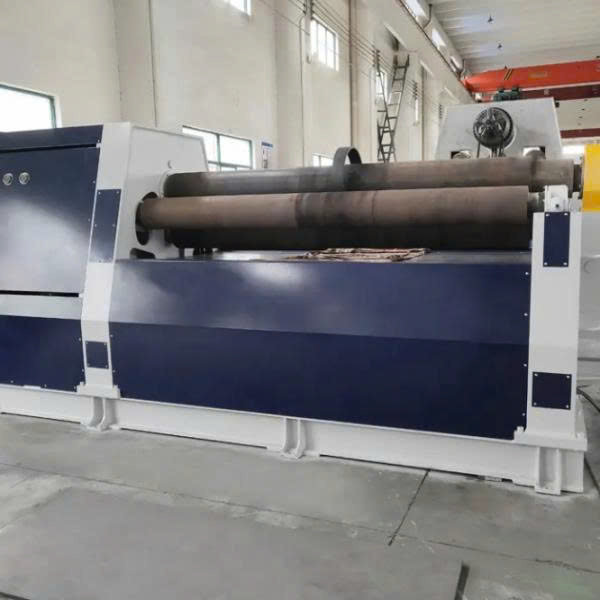

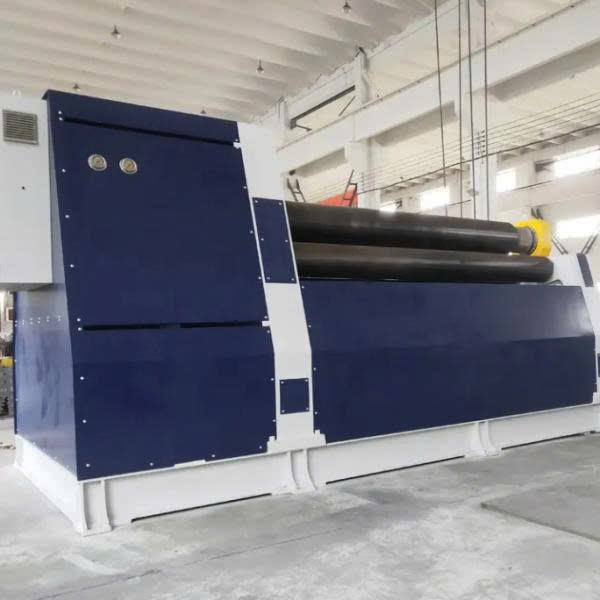

Máy uốn tấm 4 trục tự động ERMAK CNC W12

MÁY UỐN TẤM 4 TRỤC TỰ ĐỘNG ERMAK CNC W12 – UỐN NHANH, CHÍNH XÁC, TẠO HÌNH TẤM KIM LOẠI HIỆU QUẢ

Một lần cuộn – hoàn thành cả uốn trước hai phía.
Đó là điểm khác biệt giúp máy uốn tấm 4 trục tự động ERMAK CNC W12 trở thành lựa chọn đáng chú ý cho các xưởng gia công tấm kim loại cần tốc độ, độ chính xác và khả năng tạo hình linh hoạt.

Sử dụng cấu trúc đồng bộ trục xoắn, hệ thống 4 con lăn giúp tấm sau khi cuộn đạt độ chính xác và độ tròn cao. Quá trình uốn được thực hiện nhanh chóng, dễ vận hành và có thể hoàn thành với chỉ một người vận hành.

Đặc biệt, máy có khả năng uốn trước hai phía trong cùng một quá trình, giúp rút ngắn thao tác và tạo điều kiện thuận lợi khi gia công các dạng hình trụ hoặc hình nón.

4 CON LĂN – UỐN TRƯỚC HAI PHÍA TRONG MỘT LẦN GIA CÔNG

⚙️ Với thiết kế 4 con lăn, quá trình quay có thể hoàn thành cả hai phía của tấm, bao gồm cả công đoạn uốn trước.

Thay vì phải thực hiện nhiều bước xử lý riêng biệt, vật liệu được dẫn hướng và tạo hình ngay trong quá trình cuộn. Điều này đặc biệt hữu ích khi xưởng cần gia công liên tục nhiều chi tiết có dạng tròn hoặc hình nón.

🚀 Nhanh hơn trong thao tác – thuận tiện hơn trong vận hành – giảm số bước xử lý.

ĐỘ TRÒN CAO – TẠO HÌNH ỔN ĐỊNH

📐 Cấu trúc đồng bộ trục xoắn giúp 4 con lăn phối hợp trong quá trình uốn, từ đó hỗ trợ tạo ra sản phẩm có độ chính xác và độ tròn cao sau khi cuộn.

Đây là yếu tố quan trọng đối với các chi tiết cần giữ hình dạng tròn đồng đều sau gia công, đặc biệt trong những ứng dụng yêu cầu hình học ổn định.

MẶT THẲNG NGẮN – UỐN TRƯỚC HIỆU QUẢ

🔧 Máy có đoạn mặt thẳng ngắn, đồng thời hiệu ứng uốn trước tốt.

Thiết kế này giúp máy phù hợp hơn với các công việc tạo hình tấm, đặc biệt là cuộn hình nón, nơi yêu cầu kiểm soát quá trình uốn và hình dạng thành phẩm.

THỦY LỰC TOÀN PHẦN – VẬN HÀNH TIẾT KIỆM NĂNG LƯỢNG

💧 Hệ thống động cơ thủy lực toàn phần giúp máy thực hiện quá trình uốn bằng cơ cấu thủy lực, đồng thời được định hướng theo tiêu chí thân thiện với môi trường và tiết kiệm năng lượng.

Tùy theo model, công suất máy được lựa chọn từ 2,2HP đến 55HP, phù hợp với nhiều cấp độ gia công từ tấm mỏng đến tấm có độ dày lớn.

TỰ ĐỘNG CĂN CHỈNH VÀ KẸP TẤM – HẠN CHẾ TRƯỢT, CHẠY TẤM

🎯 Máy được trang bị chức năng căn chỉnh và kẹp tự động, giúp tấm được giữ ổn định trong quá trình uốn.

Khi vật liệu được định vị và kẹp đúng vị trí, quá trình tạo hình trở nên thuận tiện hơn, đồng thời hạn chế tình trạng tấm bị trượt hoặc chạy khỏi vị trí trong khi gia công.

ĐƯỜNG KÍNH CON LĂN NHỎ – TẠO ĐƯỢC VÒNG UỐN NHỎ HƠN

🔄 Một ưu điểm đáng chú ý của máy uốn 4 trục là đường kính trục quay nhỏ.

Theo thông số thiết kế, máy uốn 4 trục có thể cuộn hình trụ với đường kính nhỏ hơn khoảng 1,1 lần đường kính con lăn trên. Điều này giúp mở rộng khả năng tạo hình đối với các chi tiết cần bán kính uốn nhỏ.

BẢO VỆ THỦY LỰC – CHỐNG QUÁ TẢI

🛡️ Máy được trang bị chức năng chống quá tải và bảo vệ thủy lực, góp phần bảo vệ hệ thống trong quá trình vận hành.

Bên cạnh đó, thiết kế có tính năng chống mài mòn và bôi trơn vĩnh viễn, hỗ trợ duy trì khả năng làm việc ổn định của cơ cấu máy.

DẢI MODEL RỘNG – TỪ TẤM 4MM ĐẾN 65MM

🏭 ERMAK CNC W12 cung cấp nhiều cấu hình khác nhau, từ W12-4×1500 với khả năng uốn tấm có độ dày tối đa 4mm đến W12-65×3000 với độ dày tối đa 65mm.

Chiều rộng tấm tối đa cũng được mở rộng từ 1500mm đến 4000mm tùy model.

Điều này giúp dòng W12 đáp ứng nhiều quy mô sản xuất khác nhau, từ các công việc gia công tấm có kích thước vừa phải đến những yêu cầu uốn tấm kim loại dày và rộng.

ỨNG DỤNG TRONG NHIỀU NGÀNH GIA CÔNG KIM LOẠI

🏗️ Máy phù hợp cho các công việc uốn và tạo hình tấm kim loại, được ứng dụng trong nhiều ngành như:

⚡ Năng lượng

🚢 Vận tải

🛢️ Dầu khí

🧪 Hóa chất

🔥 Nồi hơi

🏭 Gia công và chế tạo kết cấu kim loại

Với dải model rộng, máy có thể được lựa chọn theo độ dày và chiều rộng tấm cần gia công, đáp ứng nhiều yêu cầu sản xuất khác nhau.

THÔNG SỐ KỸ THUẬT

Model	Độ dày max (mm)	Độ rộng max (mm)	Đường kính con lăn trên (mm)	Đường kính con lăn bên (mm)	Công suất (HP)
W12-4×1500	4	1500	140	120	2,2
W12-6×2000	6	2000	190	170	3
W12-6×2500	6	2500	190	170	3
W12-8×2500	6	2500	210	190	7,5
W12-12×2000	12	2000	270	250	11
W12-12×3000	12	3000	300	270	11
W12-16×2500	16	2500	300	270	11
W12-16×4000	16	4000	390	360	18
W12-20×2000	20	2000	330	300	11
W12-20×3000	20	3000	360	330	15
W12-25×2500	25	2500	390	360	18,5
W12-30×2500	30	2500	390	360	18,5
W12-30×3000	30	3000	430	390	22
W12-35×3000	35	3000	460	420	30
W12-45×2500	45	2500	460	420	30
W12-50×2500	50	2500	510	460	45
W12-65×3000	65	3000	650	550	55

CHỌN ĐÚNG CẤU HÌNH – ĐÁP ỨNG ĐÚNG YÊU CẦU GIA CÔNG

🎯 Với 17 cấu hình W12, khách hàng có thể lựa chọn máy dựa trên ba yếu tố quan trọng: độ dày tấm, chiều rộng tấm và đường kính con lăn.

Từ model nhỏ cho tấm 4mm đến cấu hình chuyên dụng cho tấm dày 65mm, ERMAK CNC W12 mang đến một hệ thống lựa chọn rộng cho các xưởng gia công tấm kim loại.

📞 Bạn đang cần uốn tấm dày bao nhiêu, rộng bao nhiêu và cần tạo đường kính vòng như thế nào? Hãy gửi thông số vật liệu cho chúng tôi để được tư vấn model ERMAK CNC W12 phù hợp với nhu cầu sản xuất thực tế.
