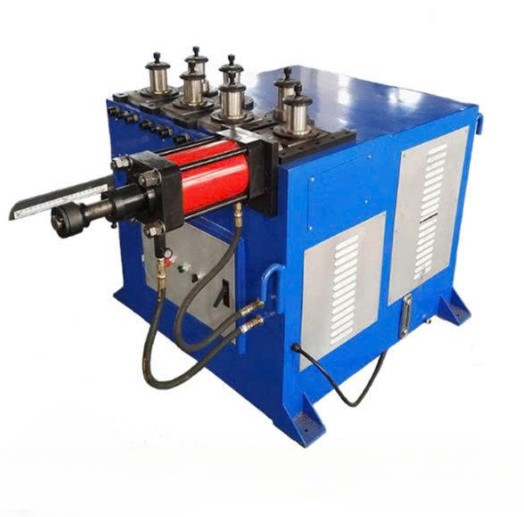

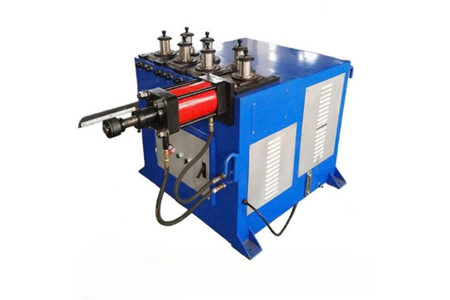

Máy uốn vòng tự động 7 lô GY-50 NC

MÁY UỐN VÒNG TỰ ĐỘNG 7 LÔ GY-50 NC – UỐN ỐNG NHANH, TẠO VÒNG ỔN ĐỊNH

7 lô dẫn hướng – tốc độ uốn 200–300mm/s – xử lý cả ống inox và ống sắt.

Khi xưởng cần tạo những vòng cung, vòng tròn từ ống kim loại một cách liên tục và ổn định, Máy uốn vòng tự động 7 lô GY-50 NC là cấu hình đáng chú ý nhờ hệ thống 7 lô, cơ cấu truyền động giảm tốc và khả năng vận hành ở tốc độ lên đến 60 vòng/phút.

Máy được thiết kế cho các loại ống có kích thước phù hợp như ống inox Ø30×1,5mm và ống sắt Ø40×1,5mm, đáp ứng nhu cầu tạo hình ống trong nhiều công việc gia công kim loại.

7 LÔ – HỖ TRỢ ĐỊNH HÌNH ỐNG ỔN ĐỊNH

⚙️ Hệ thống 7 lô tạo thành cơ cấu dẫn hướng và tạo hình cho ống trong quá trình uốn.

Thay vì tác động uốn tập trung tại một vị trí, ống được dẫn qua hệ thống lô để từng bước hình thành bán kính mong muốn. Đây là cấu hình phù hợp cho các công việc cần tạo vòng từ ống kim loại.

UỐN ỐNG INOX VÀ ỐNG SẮT

🔧 GY-50 NC được thiết kế cho hai nhóm vật liệu phổ biến:

🔹 Ống inox: phù hợp Ø30×1,5mm.

🔹 Ống sắt: phù hợp Ø40×1,5mm.

Nhờ đó, máy có thể phục vụ nhiều nhu cầu tạo hình ống trong gia công cơ khí và sản xuất các sản phẩm dạng vòng.

TỐC ĐỘ UỐN 200–300MM/S – TỐI ĐA 60RPM

🚀 Máy có tốc độ uốn 200–300mm/s, kết hợp tốc độ quay 60 vòng/phút.

Khả năng vận hành ở tốc độ này giúp quá trình đưa ống qua hệ thống lô diễn ra nhanh chóng, phù hợp với những công việc cần tạo hình liên tục trong xưởng.

BÁN KÍNH UỐN TỐI THIỂU = 10–15 LẦN ĐƯỜNG KÍNH ỐNG

📐 Một thông số quan trọng khi lựa chọn máy uốn vòng là bán kính tạo hình.

GY-50 NC có bán kính uốn tối thiểu bằng 10–15 lần đường kính ống, giúp người dùng xác định trước khả năng tạo vòng dựa trên kích thước vật liệu thực tế.

Đây cũng là cơ sở để kỹ thuật lựa chọn phương án gia công phù hợp với từng loại ống.

ĐỘNG CƠ 4KW – TRUYỀN ĐỘNG GIẢM TỐC

⚡ Máy sử dụng động cơ công suất 4kW và phương thức truyền động giảm tốc.

Cấu hình này tạo nên hệ thống truyền động phù hợp cho quá trình uốn ống, đồng thời giúp máy duy trì tốc độ làm việc theo yêu cầu của quá trình tạo hình.

KẾT CẤU 800KG – PHÙ HỢP BỐ TRÍ TRONG XƯỞNG

🏭 Máy có trọng lượng 800kg, kích thước tổng thể 1500×1000×1100mm.

Kích thước này tạo sự cân đối giữa khả năng gia công và không gian bố trí, phù hợp cho các xưởng cơ khí cần một thiết bị chuyên dụng cho công việc uốn vòng ống.

THÔNG SỐ KỸ THUẬT

Thông số	GY-50 NC
Model	GY-50 NC
Đường kính ống inox thích hợp	Ø30×1,5mm
Đường kính ống sắt thích hợp	Ø40×1,5mm
Bán kính uốn tối thiểu	Đường kính ống × 10–15 lần
Tốc độ uốn	200–300mm/s
Tốc độ	60 vòng/phút
Công suất	4kW
Phương thức truyền	Truyền động giảm tốc
Kích thước	1500×1000×1100mm
Trọng lượng	800kg

GY-50 NC – GIẢI PHÁP CHUYÊN DỤNG CHO NHU CẦU UỐN VÒNG ỐNG

🎯 Với 7 lô tạo hình, tốc độ uốn 200–300mm/s, công suất 4kW và khả năng gia công ống inox, ống sắt theo cấu hình nêu trên, GY-50 NC phù hợp cho các xưởng cần một thiết bị chuyên dụng để tạo vòng từ ống kim loại.

📞 Bạn đang cần uốn ống inox hay ống sắt? Hãy gửi đường kính, độ dày ống và bán kính vòng mong muốn. Chúng tôi sẽ tư vấn cấu hình GY-50 NC phù hợp với yêu cầu gia công thực tế.
