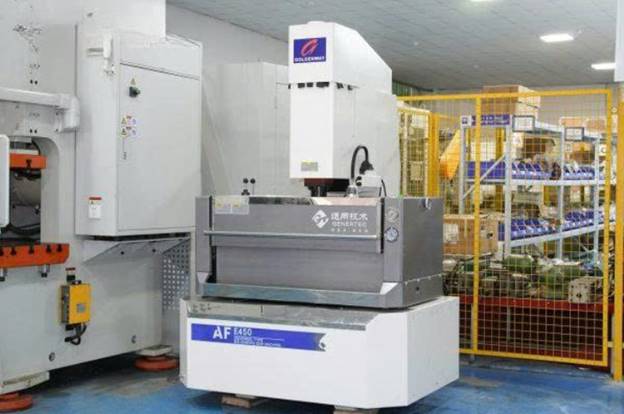

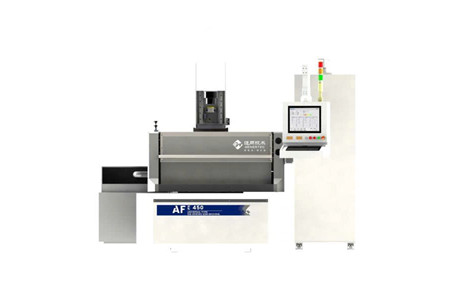

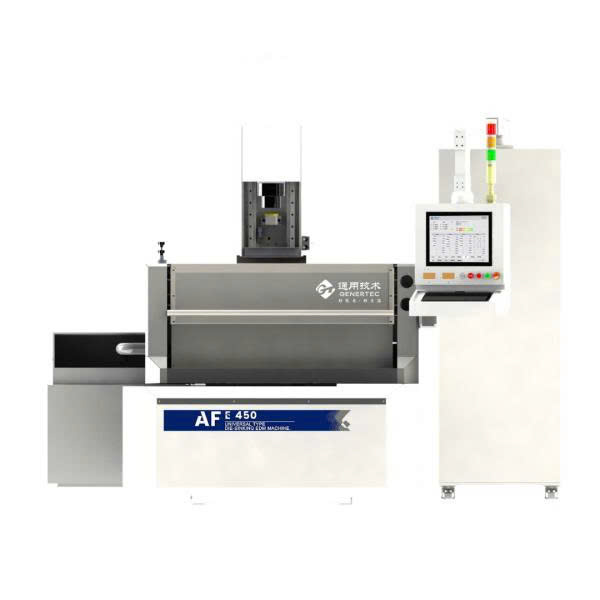

MÁY CẮT EDM CNC GƯƠNG ĐA NĂNG AFE450B

MÁY CẮT EDM CNC GƯƠNG ĐA NĂNG AFE450B – CHINH PHỤC KHUÔN PHỨC TẠP, HỐC SÂU VÀ RÃNH SÂU

⚡ AFE450B là dòng máy cắt EDM CNC gương đa năng được thiết kế chuyên biệt cho gia công thép làm khuôn và các chi tiết cần độ chính xác cao.

🎯 Từ khuôn ép nhựa, khuôn đúc áp lực đến những kết cấu khó gia công như hốc sâu, rãnh sâu và chi tiết hình dạng phức tạp, AFE450B hướng đến khả năng xử lý linh hoạt trong nhiều yêu cầu gia công khuôn chính xác.

🔥 Điểm đáng chú ý của dòng máy nằm ở sự kết hợp giữa nội suy đồng thời 3 trục, nguồn xung chuyên dụng cho thép làm khuôn và ray dẫn hướng tuyến tính cấp chính xác cao, tạo nên một cấu hình cân bằng giữa năng lực gia công và chi phí đầu tư.

---

AFE450B – TỐI ƯU CHO GIA CÔNG KHUÔN CHÍNH XÁC

🏭 CHUYÊN GIA CÔNG THÉP LÀM KHUÔN

🔩 Máy được tối ưu cho quá trình gia công thép làm khuôn, phù hợp với các ứng dụng cần tạo hình chính xác trên những chi tiết khuôn có kết cấu phức tạp.

🎯 NỘI SUY ĐỒNG THỜI 3 TRỤC

⚙️ Hỗ trợ nội suy đồng thời 3 trục, giúp máy xử lý linh hoạt các đường gia công và biên dạng phức tạp theo yêu cầu.

⚡ NGUỒN XUNG CHUYÊN DỤNG

🔌 Trang bị nguồn xung chuyên dụng cho gia công thép làm khuôn, với dòng điện gia công tối đa 50A.

📐 RAY DẪN HƯỚNG TUYẾN TÍNH ĐỘ CHÍNH XÁC CAO

🛠️ Hệ thống ray dẫn hướng tuyến tính cấp chính xác cao góp phần duy trì chuyển động ổn định trong quá trình gia công.

💎 HƯỚNG ĐẾN BỀ MẶT GIA CÔNG TINH

✨ Độ nhám bề mặt tốt nhất đạt ≤0.08μm, phù hợp với những yêu cầu gia công cần chất lượng bề mặt cao.

---

CHINH PHỤC HỐC SÂU – RÃNH SÂU – BIÊN DẠNG PHỨC TẠP

🔧 Không chỉ phục vụ những chi tiết thông thường, AFE450B còn được thiết kế để đáp ứng các yêu cầu gia công có độ khó cao.

🧩 Hốc sâu – hỗ trợ xử lý những khu vực khó tiếp cận.

📏 Rãnh sâu – đáp ứng các kết cấu cần gia công sâu và chính xác.

⚙️ Chi tiết hình dạng phức tạp – phù hợp với những biên dạng khuôn đòi hỏi khả năng điều khiển linh hoạt.

🏗️ Khuôn ép nhựa và khuôn đúc áp lực – hướng đến nhóm ứng dụng gia công khuôn chính xác trong sản xuất công nghiệp.

---

NĂNG LỰC GIA CÔNG ĐÁNG CHÚ Ý

🚀 Hiệu suất gia công tối đa đạt 500mm³/min, hỗ trợ nâng cao năng lực xử lý trong quá trình sản xuất.

⚡ Dòng điện gia công tối đa 50A, đáp ứng yêu cầu vận hành của hệ thống EDM theo cấu hình máy.

💎 Mức tiêu hao điện cực thấp nhất ≤0.1%, theo thông số công bố của sản phẩm.

🎯 Độ chính xác định vị đạt 5μm.

📐 Độ lặp lại vị trí đạt 3μm, hỗ trợ duy trì tính ổn định khi thực hiện các chuyển động gia công.

---

KHÔNG GIAN GIA CÔNG RỘNG – XỬ LÝ PHÔI ĐẾN 400KG

💪 AFE450B sở hữu hành trình X/Y/Z: 450×350×300mm, tạo không gian làm việc phù hợp cho nhiều loại chi tiết khuôn.

🏗️ Kích thước bàn làm việc đạt 700×400mm.

⚙️ Khối lượng phôi tối đa lên đến 400kg, cho phép máy xử lý những chi tiết có trọng lượng đáng kể.

🔩 Khối lượng điện cực tối đa 50kg.

📐 Khoảng cách từ mặt đầu trục chính đến mặt bàn làm việc 195–495mm, tạo không gian thao tác phù hợp với nhiều chiều cao phôi.

---

HỆ THỐNG BỂ DẦU GIA CÔNG DUNG TÍCH LỚN

🛢️ Kích thước trong của bể dầu gia công đạt 1120×640×410mm.

💧 Dung tích bồn dầu gia công 520L, cung cấp không gian chứa dung dịch phục vụ quá trình EDM.

🔧 Máy sử dụng 2 bộ lọc, hỗ trợ hệ thống lọc trong quá trình gia công.

⚙️ Phương thức đóng/mở bể dầu: hạ bể dầu thủ công.

---

THIẾT KẾ HƯỚNG ĐẾN HIỆU QUẢ ĐẦU TƯ

💰 AFE450B được định hướng là dòng máy có tỷ lệ hiệu năng/chi phí cao, phù hợp với nhu cầu đầu tư thiết bị EDM phục vụ gia công khuôn.

🏭 Cấu hình máy kết hợp giữa khả năng gia công khuôn, độ chính xác, không gian làm việc và nguồn xung chuyên dụng, hướng đến một giải pháp thực tế cho các xưởng gia công khuôn cần mở rộng năng lực sản xuất.

---

THÔNG SỐ KỸ THUẬT MÁY CẮT EDM CNC AFE450B

Thông số máy	Đơn vị	AFE450B
Hành trình trục X/Y/Z	mm	450×350×300
Kích thước bàn làm việc	mm	700×400
Khối lượng điện cực tối đa	kg	50
Khối lượng phôi tối đa	kg	400
Độ chính xác định vị	μm	5
Độ lặp lại vị trí	μm	3
Kích thước trong của bể dầu gia công	mm	1120×640×410
Khoảng cách từ mặt đầu trục chính đến mặt bàn làm việc	mm	195–495
Phương thức đóng/mở bể dầu	/	Hạ bể dầu thủ công
Dung tích bồn dầu gia công	L	520
Bộ lọc	个	2
Dòng điện gia công tối đa	A	50
Độ nhám bề mặt tốt nhất	μm	≤0.08
Mức tiêu hao điện cực thấp nhất	%	≤0.1
Hiệu suất gia công tối đa	mm³/min	500
Tổng công suất máy	kVA	13
Khối lượng máy / Tổng khối lượng máy	kg	2600/3600
Kích thước tổng thể của máy (Rộng × Sâu × Cao)	mm	2600×2200×2140

---

AFE450B – ĐỂ NHỮNG BIÊN DẠNG KHÓ KHÔNG CÒN LÀ RÀO CẢN

🔥 Với một chiếc khuôn có hốc sâu, rãnh sâu hay biên dạng phức tạp, điều quan trọng không chỉ nằm ở khả năng cắt mà còn ở sự ổn định và khả năng kiểm soát trong từng bước gia công.

⚙️ AFE450B được xây dựng theo hướng đó – một hệ thống EDM CNC dành cho những xưởng cần xử lý khuôn chính xác, yêu cầu bề mặt đẹp và muốn tối ưu hiệu quả đầu tư thiết bị.

📞 Bạn đang tìm máy EDM cho gia công khuôn ép nhựa, khuôn đúc áp lực hoặc các chi tiết phức tạp? Hãy liên hệ ngay để được tư vấn cấu hình AFE450B phù hợp với nhu cầu gia công thực tế của xưởng.

🚀 AFE450B – Sẵn sàng đưa những chi tiết khuôn phức tạp từ bản vẽ thành sản phẩm với độ chính xác cao.
