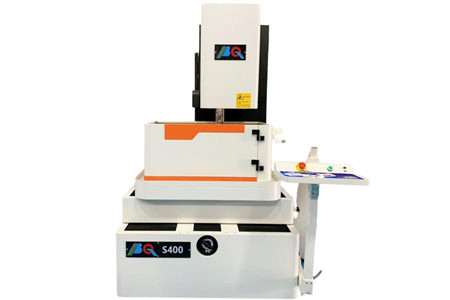

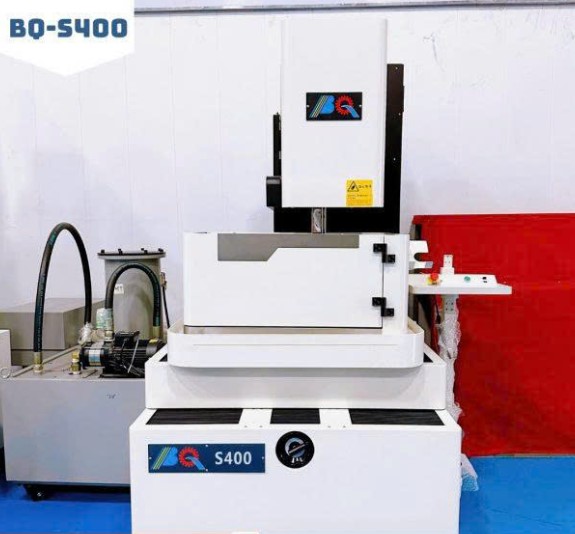

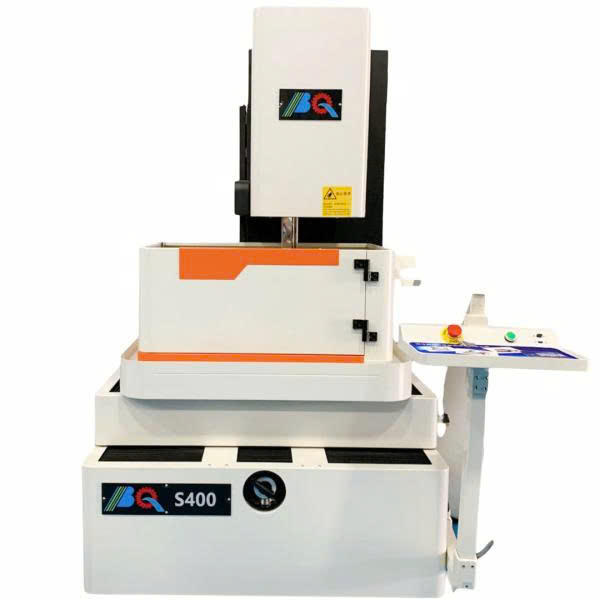

Máy Cắt Dây CNC BQ400

MÁY CẮT DÂY CNC BQ400 – ĐIỀU KHIỂN BAQI, CNC 4 TRỤC X,Y,U,V

GIA CÔNG CHÍNH XÁC – CẮT CÔN LINH HOẠT – BÀN LÀM VIỆC 735 × 460MM

Trong gia công khuôn mẫu và cơ khí chính xác, khả năng kiểm soát đường cắt, độ côn và biên dạng là yếu tố quan trọng để tạo ra những chi tiết đồng đều, đáp ứng yêu cầu sản xuất.

⚙️ Máy Cắt Dây CNC BQ400 sử dụng hệ thống điều khiển Baqi, kết hợp điều khiển CNC 4 trục X, Y, U, V, hỗ trợ gia công các dạng chi tiết cần độ chính xác cao và khả năng cắt định hình.

🎯 Với hành trình X,Y 400 × 320mm, khả năng gia công phôi tối đa 800 × 500mm và độ dày cắt thẳng tối đa 300mm, BQ400 phù hợp cho nhiều nhu cầu gia công trong xưởng cơ khí.

---

⚙️ CNC 4 TRỤC X,Y,U,V – ĐIỀU KHIỂN LINH HOẠT

🎯 BQ400 sử dụng bốn trục X,Y,U,V, điều khiển hỗn hợp kết hợp điều khiển servo.

🔧 Hành trình độ côn trục U,V đạt 36 × 36mm, hỗ trợ điều chỉnh biên dạng khi gia công.

📐 Độ côn cắt tối đa ±9°/150 (Đầu phun nước trên dưới) theo thông số sản phẩm.

✨ Đơn vị chỉ lệnh tối thiểu của cả X,Y và U,V đạt 0.001mm, hỗ trợ kiểm soát chuyển động trong quá trình cắt.

---

🔥 KHẢ NĂNG GIA CÔNG PHÔI ĐẾN 400KG

📏 Bàn làm việc: 735 × 460mm.

🏗️ Phôi gia công tối đa: 800 × 500mm.

💪 Tải trọng tối đa: 400kg.

📐 Độ dày cắt đường thẳng tối đa: 300mm.

⚙️ Cấu hình này giúp BQ400 đáp ứng các nhu cầu gia công phôi có kích thước và trọng lượng tương đối lớn trong môi trường xưởng.

---

🧵 DÂY ĐIỆN CỰC Ø0.1–Ø0.2MM – TỐC ĐỘ ĐIỀU CHỈNH

🔩 Phạm vi đường kính dây điện cực φ0.1mm–φ0.2mm, tiêu chuẩn φ0.18mm.

🚀 Tốc độ dây chạy 1–11.4m/s, có thể điều chỉnh bằng biến tần.

🧵 Hành trình tối đa trục quấn dây 200mm.

📏 Độ dài trục quấn dây tối đa khoảng 300m.

💧 Bể chất lỏng có dung tích 120L, sử dụng phương thức lọc qua 3 cấp.

---

🎯 CẮT CHÍNH XÁC – HỖ TRỢ HOÀN THIỆN BỀ MẶT

🔬 Độ chính xác định vị lặp lại toàn hành trình ≤±0.003mm.

⚡ Hiệu suất cắt tối đa ≥300mm²/min.

✨ Độ nhám bề mặt tối ưu Ra 0.7–1.4μm.

📐 Máy có chức năng cắt định hình trên dưới, hỗ trợ mở rộng khả năng gia công các chi tiết có biên dạng đặc thù.

---

🏭 HỆ THỐNG BAQI – CẤU HÌNH DÀNH CHO XƯỞNG CƠ KHÍ

🖥️ Hệ thống điều khiển Baqi giúp quản lý quá trình gia công theo chương trình CNC.

🔌 Máy sử dụng nguồn điện hai pha 220VAC/50Hz.

⚙️ Tổng công suất tiêu hao 1.6kW, dòng điện gia công tối đa 10A.

🔇 Độ ồn máy ≤70dB, phù hợp với môi trường vận hành trong xưởng.

---

📋 THÔNG SỐ KỸ THUẬT MÁY CẮT DÂY CNC BQ400

Hạng mục	Đơn vị	Quy cách
Kích thước bàn làm việc	mm	735×460
Hành trình trục X,Y bàn làm việc	mm	400×320
Kích thước phôi gia công tối đa	mm	800×500
Độ dày cắt đường thẳng tối đa	mm	300
Trọng lượng tải trọng tối đa	kg	400
Đơn vị chỉ lệnh tối thiểu X,Y	mm	0.001
Hành trình độ côn trục U,V	mm	36×36
Độ côn cắt tối đa	mm	±9°/150 (Đầu phun nước trên dưới）
Đơn vị chỉ lệnh tối thiểu U,V	mm	0.001
Phương thức điều khiển		Bốn trục X,Y,U,V, Điều khiển hỗn hợp, Điều khiển servo
Truyền động trục Z		CNC
Số trục điều khiển liên động		Bốn trục X,Y,U,V
Hành trình tối đa trục quấn dây	mm	200
Phạm vi đường kính dây điện cực	mm	φ0.1mm-φ0.2mm（Tiêu chuẩn φ0.18mm）
Tốc độ dây chạy	m/s	1-11.4 Có thể điều chỉnh biến tần
Độ dài trục quấn dây tối đa	m	Khoảng 300
Độ chính xác định vị lặp lại (Toàn hành trình)	mm	≤±0.003
Hiệu suất cắt tối đa	mm²/min	≥300
Độ nhám bề mặt tối ưu	μm	Ra 0.7-1.4
Dung tích bể chất lỏng	L	120
Phương thức lọc chất lỏng làm việc		Lọc qua 3 cấp
Nguồn điện cung cấp		Hai pha 220VAC/50Hz
Hệ thống điều khiển		Hệ thống Baqi
Tổng công suất tiêu hao của máy	KW	1.6
Dòng điện gia công tối đa	A	10
Trọng lượng máy	Kg	1800
Kích thước ngoại hình máy	mm	1938x1680x2080
Độ ồn của máy	dB	≤70
Cắt định hình trên dưới		Có

---

📞 ĐĂNG KÝ TƯ VẤN MÁY BQ400

Nếu bạn đang tìm thiết bị cắt dây CNC phục vụ gia công khuôn mẫu, chi tiết cơ khí và các sản phẩm cần cắt định hình, hãy liên hệ để được tư vấn cấu hình phù hợp với nhu cầu sử dụng thực tế.

🔥 MÁY CẮT DÂY CNC BQ400 – ĐIỀU KHIỂN BAQI, SẴN SÀNG CHO NHU CẦU GIA CÔNG CNC.
