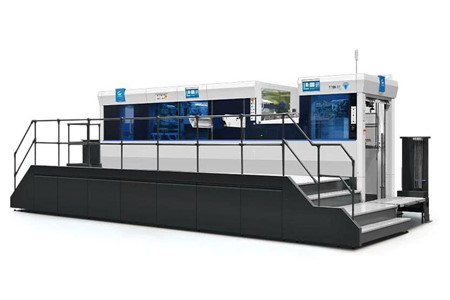

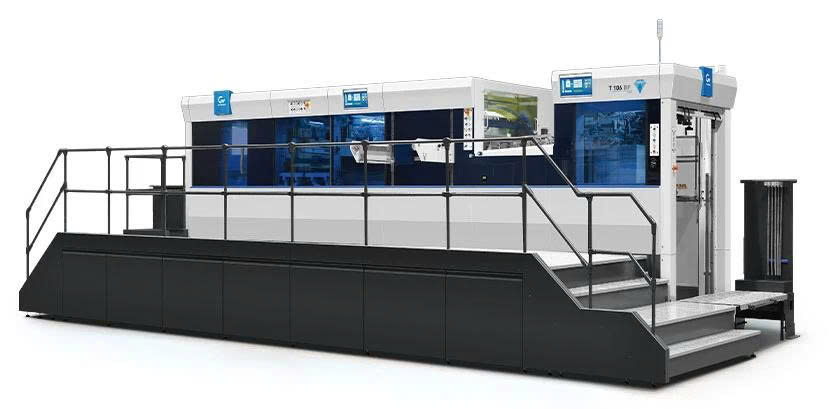

Máy cắt khuôn dùng cho bìa cứng T106BF

MÁY CẮT KHUÔN BÌA CỨNG T106BF – BÓC TÁCH PHẾ LIỆU HOÀN TOÀN, THU GOM TOÀN TỜ, ÁP SUẤT 350 TẤN

Nếu doanh nghiệp cần một hệ thống cắt khuôn vừa xử lý tốt bìa cứng, carton sóng, vừa có khả năng bóc tách phế liệu hoàn toàn và chuyển đổi linh hoạt sang thu gom nguyên tờ, T106BF là cấu hình được thiết kế cho chính nhu cầu đó.

T106BF kết hợp cắt khuôn, dập nổi, bóc tách phế liệu và thu gom thành phẩm trên cùng một hệ thống. Máy hướng đến các dây chuyền cần năng suất cao, thay đổi đơn hàng linh hoạt và kiểm soát tốt chất lượng thành phẩm sau gia công.

🚀 Tốc độ cắt khuôn tối đa đạt 7.500s/h.

💪 Áp suất cắt khuôn tối đa đạt 350 tấn.

🎯 Độ chính xác cắt khuôn đạt ≤±0,075mm.

📦 Chiều cao chồng giấy cấp liệu lên đến 1800mm.

📦 Chiều cao chồng hàng khi giao lên đến 1600mm.

♻️ Có thể chuyển đổi giữa bóc tách phế liệu hoàn toàn và thu gom toàn bộ tờ giấy.

🖥️ Màn hình cảm ứng độ phân giải cao 19 inch giúp thao tác trực quan và thuận tiện.

CẮT KHUÔN + DẬP NỔI + BÓC TÁCH PHẾ LIỆU – MỘT HỆ THỐNG, NHIỀU KHẢ NĂNG

T106BF được phát triển để đáp ứng những yêu cầu ngày càng cao của ngành in và bao bì.

🎯 Hệ thống cắt khuôn được điều khiển bằng servo, hỗ trợ kiểm soát lực chính xác.

✨ Khả năng dập nổi giúp mở rộng phạm vi ứng dụng của máy.

♻️ Cụm bóc tách phế liệu cho phép xử lý phần phế sau cắt ngay trên dây chuyền.

📦 Thành phẩm sau xử lý có thể được xếp chồng và thu gom thuận tiện.

Với cấu trúc tích hợp, doanh nghiệp có thể giảm số lượng công đoạn phải thực hiện riêng lẻ và chủ động hơn khi xử lý nhiều loại đơn hàng.

CHUYỂN ĐỔI LINH HOẠT GIỮA BÓC TÁCH VÀ THU GOM TOÀN TỜ

Một trong những điểm nổi bật của T106BF là khả năng phục vụ hai phương thức thu gom sản phẩm.

♻️ Khi cần xử lý thành phẩm đã cắt và loại bỏ phế liệu, máy sử dụng hệ thống tách hoàn toàn.

📄 Khi cần giữ nguyên toàn bộ tờ giấy, máy có thể chuyển sang chế độ thu gom toàn tờ.

🔄 Việc chuyển đổi giữa hai phương thức giúp một thiết bị có thể đáp ứng nhiều loại sản phẩm và đơn hàng khác nhau.

💡 Đây là lợi thế đặc biệt hữu ích khi doanh nghiệp phải xử lý đồng thời sản phẩm có yêu cầu bóc tách và sản phẩm cần giữ nguyên tờ.

HIỆU QUẢ KINH TẾ – ĐẦU TƯ MỘT HỆ THỐNG, ĐÁP ỨNG NHIỀU NHU CẦU

T106BF hướng đến sự cân bằng giữa năng suất, độ tin cậy và khả năng sử dụng lâu dài.

⚙️ Một hệ thống có thể thực hiện nhiều công đoạn gia công.

🔄 Khả năng chuyển đổi giữa các phương thức thu gom giúp giảm nhu cầu sử dụng nhiều thiết bị riêng biệt.

📈 Tốc độ cắt khuôn tối đa 7.500s/h hỗ trợ đáp ứng các đơn hàng yêu cầu năng suất cao.

💰 Việc tự động hóa nhiều công đoạn cũng góp phần giảm khối lượng thao tác thủ công trong quá trình sản xuất.

MÀN HÌNH CẢM ỨNG 19 INCH – ĐIỀU KHIỂN TRỰC QUAN, DỄ THAO TÁC

T106BF sử dụng màn hình cảm ứng độ phân giải cao 19 inch tại khu vực điều khiển.

🖥️ Các cài đặt và chức năng có thể được thực hiện trực tiếp bằng thao tác chạm.

🎛️ Giao diện được phát triển theo hướng đơn giản, trực quan và dễ sử dụng.

⚡ Khi thay đổi công việc, người vận hành có thể thực hiện các thiết lập cần thiết ngay trên màn hình, hỗ trợ rút ngắn thời gian chuyển đổi.

KHÓA NHANH KHUNG TRÊN VÀ KHUNG GIỮA – THAY TẤM NHANH, CĂN CHỈNH CHÍNH XÁC

T106BF sử dụng cơ chế khóa nhanh dạng gài cho khung trên và khung giữa.

🔒 Cơ cấu khóa không cần dụng cụ giúp thao tác tháo lắp thuận tiện.

🎯 Hệ thống định vị hỗ trợ căn chỉnh chính xác trong quá trình lắp đặt.

⚡ Đây là một lợi thế khi dây chuyền thường xuyên phải thay đổi tấm cắt khuôn hoặc chuyển đổi sản phẩm.

BỘ KẸP XOAY VÀ THANH KẸP DI ĐỘNG – GIỮ GIẤY CHẮC CHẮN

Các thanh kẹp có khả năng xoay và di chuyển giúp giữ chặt giấy trong quá trình vận chuyển qua máy.

📐 Thanh dẫn hướng được thiết kế chính xác để tạo sự khớp nối ổn định.

🎯 Cấu trúc này giúp hạn chế xê dịch vật liệu, hỗ trợ nâng cao độ chính xác khi cắt khuôn và bóc tách phế liệu.

TAY CẦM ĐIỀU CHỈNH TINH – CĂN CHỈNH KHUNG BÓC TÁCH THEO TỪNG CÔNG VIỆC

T106BF được trang bị tay cầm điều chỉnh đa chiều với cơ cấu vít.

🔧 Người vận hành có thể thực hiện những điều chỉnh nhỏ theo từng milimét.

🎯 Nhờ đó, khung bóc tách có thể được căn chỉnh phù hợp với từng công việc cắt khuôn và từng quy cách sản phẩm.

⚙️ Khả năng điều chỉnh tinh giúp quá trình bóc tách ổn định hơn khi thay đổi sản phẩm.

LẤY MẪU TỰ ĐỘNG – KIỂM TRA TRỰC TUYẾN KHÔNG CẦN DỪNG MÁY

Chức năng lấy mẫu tự động hỗ trợ kiểm tra sản phẩm ngay trong quá trình vận hành.

🔍 Người vận hành có thể lấy mẫu mà không cần dừng toàn bộ dây chuyền.

⚡ Việc phát hiện lỗi sớm giúp giảm thời gian ngừng máy không cần thiết.

🎯 Đồng thời, chức năng này hỗ trợ kiểm soát chất lượng ổn định hơn trong suốt quá trình sản xuất.

CẦN DẪN ĐỘNG TỰ ĐỘNG PHỤ TRỢ – XẾP CHỒNG GỌN VÀ ÍT NHÀU HƠN

Các thanh đẩy giấy tự động phụ trợ giúp rút ngắn khoảng cách rơi của giấy trong quá trình giao hàng.

📦 Giấy được đưa xuống theo cách có kiểm soát hơn, tạo ra các chồng thành phẩm gọn gàng.

✨ Thiết kế này giúp hạn chế tình trạng giấy bị nhàu hoặc xô lệch.

📈 Đồng thời, nó hỗ trợ nâng cao hiệu quả thu gom và tổ chức thành phẩm sau cắt.

BỘ CẤP LIỆU 4 GIÁC HÚT – CẤP GIẤY ỔN ĐỊNH VÀ LIÊN TỤC

T106BF sử dụng bộ cấp liệu với 4 giác hút để hút giấy và 4 giác hút để đẩy giấy.

📦 Bộ phận xếp giấy trước hỗ trợ cấp liệu không dừng với chiều cao xếp giấy tối đa 1600mm.

📐 Ray dẫn hướng giúp người vận hành đưa chồng giấy đến bộ cấp liệu chính xác và thuận tiện.

🔄 Độ dày cạnh có thể điều chỉnh giữa chế độ đẩy và kéo để phù hợp với các loại giấy khác nhau.

🎯 Khi giấy tiến đến thước dẫn phía trước, máy giảm tốc độ để hỗ trợ định vị giấy chính xác.

🇩🇪 Tấm băng tải sử dụng thép không gỉ đúc khuôn của Đức theo thông tin sản phẩm, hỗ trợ vận chuyển giấy trơn tru và nhanh chóng.

SERVO FUJI NHẬT BẢN – ĐIỀU KHIỂN LỰC CẮT CHÍNH XÁC 0,01MM

Bộ phận cắt khuôn sử dụng động cơ servo Fuji của Nhật Bản.

🎯 Lực cắt khuôn được điều khiển chính xác thông qua các nút trên màn hình cảm ứng 19 inch.

📐 Độ chính xác điều chỉnh lực đạt 0,01mm.

🔒 Khung cắt khuôn và tấm đáy được khóa bằng xi lanh SMC của Nhật Bản.

⚡ Cơ cấu khóa giúp hạn chế tình trạng khung trên và dưới không được khóa đúng vị trí, đồng thời giảm những tổn thất có thể phát sinh từ thao tác thủ công.

LẮP KHUÔN THEO ĐƯỜNG TÂM – RÚT NGẮN THỜI GIAN THIẾT LẬP

Khung cắt khuôn sử dụng phương pháp lắp đặt tấm định vị nhanh theo đường tâm.

📍 Người vận hành không cần phải cân nhắc vị trí trái và phải của tấm cắt khuôn khi lắp đặt.

⚡ Các dụng cụ phụ trợ cũng cho phép sử dụng những tấm cắt khuôn có kích thước không tiêu chuẩn.

🔄 Nhờ đó, doanh nghiệp có thể linh hoạt sử dụng khuôn thuộc nhiều mẫu khác nhau trên cùng hệ thống.

THÂN RĂNG CƯA HỢP KIM NHÔM – ỔN ĐỊNH KHI CẮT VÀ DẬP NỔI TỐC ĐỘ CAO

Thân răng cưa được chế tạo từ hợp kim nhôm siêu cứng đặc biệt, với bề mặt được xử lý oxy hóa.

⚙️ Kết cấu này hỗ trợ thực hiện các công đoạn cắt và dập nổi chính xác khi máy vận hành ở tốc độ cao.

🎯 Đồng thời, thiết kế giúp duy trì độ chính xác và độ ổn định của máy.

⏳ Theo thông tin sản phẩm, cấu trúc này cũng góp phần kéo dài tuổi thọ bộ phận.

VAN ĐIỆN TỪ AN TOÀN SMC – HỖ TRỢ BẢO VỆ HỆ THỐNG TRUYỀN ĐỘNG

T106BF sử dụng van điện từ an toàn SMC của Nhật Bản để điều khiển ly hợp động cơ chính.

🛡️ Cơ cấu này được thiết kế nhằm hạn chế các sự cố an toàn có thể phát sinh khi van điện từ gặp lỗi.

⚙️ Hệ thống điều khiển được phối hợp với cơ cấu truyền động chính để hỗ trợ máy vận hành ổn định.

KHUNG BÓC TÁCH TRÊN VÀ DƯỚI – ĐỊNH VỊ TÂM, KHÓA KHÍ NÉN

Cả khung bóc tách phế liệu phía trên và phía dưới đều sử dụng hệ thống định vị tâm.

🎯 Khung phía trên cho phép chuyển đổi thuận tiện giữa khung bóc tách và tấm bóc tách.

🔒 Cấu trúc khóa khí nén giúp thao tác nhanh và thuận tiện.

⬆️ Thiết bị nâng hạ khí nén của khung phía trên giúp tăng không gian thao tác bên trong máy.

CƠ CẤU BÓC TÁCH PHẾ LIỆU – CAM TỐI ƯU, VẬN HÀNH ỔN ĐỊNH

Cơ cấu truyền động bóc tách được đơn giản hóa, đồng thời đường cong chuyển động cam được tối ưu hóa.

⚙️ Thiết kế này hỗ trợ cải thiện độ ổn định trong quá trình bóc tách.

🎯 Khả năng định vị tâm kết hợp với cơ cấu truyền động được tối ưu giúp xử lý phế liệu ổn định hơn khi thay đổi công việc.

KHUÔN ÂM BÓC TÁCH KHÓA NHANH – DỄ THAO TÁC KHI THAY ĐỔI

Khuôn mẫu âm bản bóc tách sử dụng cơ chế khóa nhanh.

🔒 Thiết kế giúp thao tác lắp đặt thuận tiện.

🪟 Khi cần thay đổi nhiều lần, người vận hành có thể thao tác thông qua cửa sổ bên hông.

⏱️ Cơ cấu này hỗ trợ giảm thời gian thay tấm trong quá trình chuyển đổi sản phẩm.

GIÁ ĐỠ LẮP SẴN PHẾ LIỆU – GIẢM THỜI GIAN THAY TẤM

Hệ thống giá đỡ định sẵn để loại bỏ phế liệu là cấu hình tùy chọn.

🧰 Các kim loại bỏ phế liệu và bộ phận liên quan có thể được sắp xếp, lắp đặt trước bên ngoài máy.

⚡ Khi thay tấm, người vận hành có thể rút ngắn thời gian chuẩn bị.

📈 Đây là lựa chọn phù hợp với những dây chuyền thường xuyên thay đổi đơn hàng và khuôn.

VẬN CHUYỂN MÉP PHẾ LIỆU ĐỘC LẬP – HẠN CHẾ TÍCH TỤ PHẾ LIỆU

Bộ phận vận chuyển mép phế liệu độc lập được thiết kế để xử lý mép phế liệu ổn định ở cả tốc độ thấp và cao.

♻️ Cấu trúc giúp hạn chế tình trạng phế liệu bị tích tụ trong quá trình vận chuyển.

📦 Hệ thống có thể được trang bị thêm các phụ kiện như hộp thu gom mép phế liệu theo nhu cầu.

THU GOM PHÔI GIẤY ĐÃ HOÀN THIỆN – BÓC TÁCH PHẾ LIỆU HOÀN TOÀN

Đây là một trong những điểm tạo nên sự khác biệt rõ rệt của T106BF.

♻️ Khung trên của bộ phận làm sạch phế liệu toàn phần và vách ngăn hộp giữa sử dụng hệ thống định vị tâm.

⚙️ Khung trên được điều khiển độc lập và sử dụng cấu trúc khóa khí nén tương ứng với bộ phận làm sạch phế liệu.

🇩🇪 Tấm lưới an toàn Leuze của Đức được sử dụng để hỗ trợ bảo vệ khu vực xếp chồng sản phẩm hoàn thiện.

🔢 Thiết bị đếm giấy chèn tự động được thiết kế để hỗ trợ đếm, cắt và thu gom giấy chèn thuận tiện hơn.

📐 Kích thước giấy chèn có thể được điều chỉnh nhanh chóng theo từng nhu cầu.

⬆️ Chức năng tự động thay thế khay chứa giấy hỗ trợ tăng an toàn cho người vận hành đồng thời giảm khối lượng công việc thủ công.

THU GOM TOÀN BỘ TỜ GIẤY – CHUYỂN ĐỔI NHANH KHI KHÔNG CẦN BÓC TÁCH

Không phải mọi đơn hàng đều cần bóc tách phế liệu. Với T106BF, doanh nghiệp có thể chuyển sang phương thức thu gom toàn bộ tờ giấy khi cần.

📄 Bộ phận thu gom giấy nguyên tờ độc lập cho phép chuyển đổi nhanh chóng giữa thu gom thành phẩm và thu gom toàn tờ.

⚡ Thiết bị thu gom giấy phụ trợ hoạt động liên tục bằng điện giúp thay khay thu gom mà không cần dừng máy trong quá trình sản xuất.

🎓 Cấu trúc thu gom được thiết kế tương tự máy cắt khuôn bán phế liệu thông thường, giúp người vận hành dễ làm quen sau quá trình đào tạo.

🔍 Thiết bị lấy mẫu của bộ phận thu gom toàn tấm giúp lấy mẫu sản phẩm nhanh chóng và thuận tiện.

🖥️ Màn hình cảm ứng LED độc lập 10,4 inch hỗ trợ người vận hành nhanh chóng thu thập dữ liệu vận hành máy.

T106BF – MỘT HỆ THỐNG, HAI PHƯƠNG THỨC THU GOM

T106BF mang đến khả năng linh hoạt đáng chú ý khi doanh nghiệp có thể lựa chọn phương thức xử lý phù hợp với từng đơn hàng.

♻️ Bóc tách phế liệu hoàn toàn: loại bỏ phần phế, tạo thành phẩm sạch và dễ xếp chồng.

📄 Thu gom toàn bộ tờ: giữ nguyên tờ giấy khi sản phẩm không yêu cầu bóc tách.

🔄 Chuyển đổi nhanh: thay đổi phương thức thu gom theo từng loại sản phẩm.

🔢 Tự động đếm và thu gom: hỗ trợ quản lý số lượng thành phẩm.

🛡️ Tự động thay khay: giảm thao tác thủ công và hỗ trợ an toàn vận hành.

Đây là cấu hình phù hợp với doanh nghiệp cần xử lý nhiều loại đơn hàng trên cùng một dây chuyền, đặc biệt khi yêu cầu sản xuất thay đổi thường xuyên.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	T106BF
Kích thước giấy	Tối thiểu. Tối đa 400 × 350mm . 1060×760mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm; Giấy carton sóng: ≤4 mm; Giấy bìa cứng trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Định dạng cắt khuôn tối đa	1045×745mm
Áp suất cắt khuôn tối đa	350 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Độ chính xác cắt khuôn	≤±0,075mm
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1800mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1600mm
Yêu cầu cung cấp không khí	6-8 bar; 300 lít/phút
Công suất động cơ chính	18,5kW
Tổng công suất tiêu thụ tối đa	32kW
Tổng trọng lượng (bao gồm cả ván chân)	23 tấn
Kích thước tối đa của rãnh cắt khuôn	1075×765mm
Kích thước bên trong của rãnh cắt khuôn	1100×770mm
