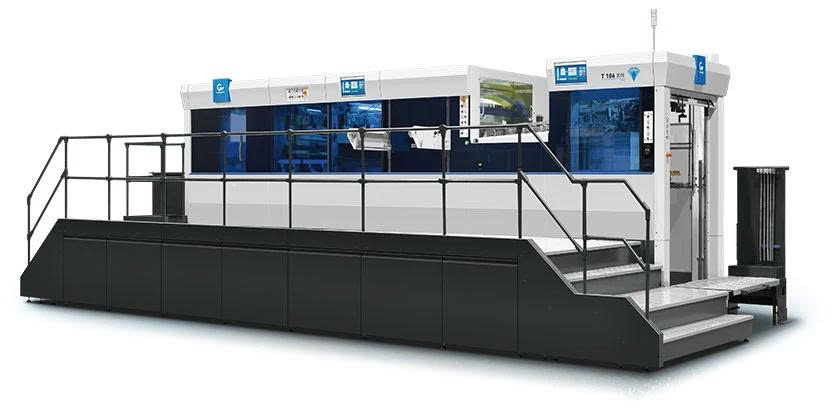

Máy cắt khuôn T106BN loại bỏ hoàn toàn phế liệu

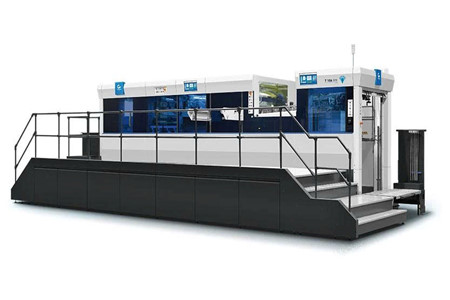

MÁY CẮT KHUÔN T106BN – BÓC TÁCH PHẾ LIỆU HOÀN TOÀN, ÁP SUẤT 350 TẤN, TỐC ĐỘ 7.500S/H

T106BN là dòng máy cắt khuôn tự động được thiết kế cho những dây chuyền yêu cầu cao về năng suất, độ chính xác và khả năng bóc tách phế liệu hoàn toàn.

Không chỉ thực hiện cắt khuôn, T106BN còn tích hợp hệ thống tách phế liệu, lấy mẫu trực tuyến và giao hàng tự động, giúp thành phẩm sau gia công được xử lý gọn gàng hơn, thuận tiện cho việc xếp chồng, phân loại và đếm.

🚀 Tốc độ cắt khuôn tối đa lên đến 7.500s/h.

💪 Áp suất cắt khuôn tối đa đạt 350 tấn.

🎯 Độ chính xác cắt khuôn đạt ≤±0,075mm.

📦 Chiều cao chồng giấy cấp liệu lên đến 1800mm.

🖥️ Màn hình cảm ứng độ phân giải cao 19 inch hỗ trợ thiết lập và điều khiển trực quan.

♻️ Hệ thống bóc tách được thiết kế để xử lý phế liệu hoàn toàn, hỗ trợ tạo ra các lô thành phẩm sạch và dễ quản lý.

CẮT KHUÔN VÀ BÓC TÁCH PHẾ LIỆU CÙNG LÚC – TỐI ƯU TOÀN BỘ QUY TRÌNH

T106BN cho phép kết hợp cắt khuôn và loại bỏ phế liệu trong cùng một quy trình, giảm đáng kể các thao tác xử lý sau cắt.

♻️ Phế liệu được bóc tách ngay trong dây chuyền, giúp hạn chế việc phải xử lý thủ công sau khi cắt.

📦 Thành phẩm có thể được xếp thành từng lô và đếm thuận tiện.

💰 Việc giảm số lượng công đoạn thủ công góp phần tiết kiệm nhân công và chi phí vận hành.

📋 Khả năng thu gom giấy hoàn chỉnh đặc biệt phù hợp với các đơn hàng ngắn hạn hoặc những sản phẩm không lặp lại thường xuyên.

SẢN XUẤT LIÊN TỤC – GIẢM THỜI GIAN THIẾT LẬP VÀ CHUYỂN ĐỔI

T106BN được phát triển theo hướng tối ưu thời gian sản xuất, hạn chế những khoảng thời gian máy phải dừng khi thay đổi công việc.

🚀 Bộ cấp giấy thông minh kết hợp với hệ thống cắt khuôn giúp căn chỉnh giấy chính xác.

⏱️ Thời gian thiết lập và chuyển đổi được rút ngắn, hỗ trợ tăng thời gian máy hoạt động thực tế.

📈 Với tốc độ cắt khuôn tối đa 7.500s/h, máy phù hợp với những dây chuyền cần duy trì năng suất cao trong thời gian dài.

MỘT MÁY – NHIỀU CHỨC NĂNG – CHUYỂN ĐỔI LINH HOẠT

T106BN có thể đáp ứng nhiều nhu cầu gia công khác nhau trên cùng một thiết bị.

🔄 Máy hỗ trợ chuyển đổi giữa công đoạn cắt khuôn và bóc tách phế liệu.

⚙️ Cấu trúc được thiết kế để quá trình chuyển đổi diễn ra thuận tiện hơn.

📊 Việc quản lý dữ liệu sản xuất cũng được tích hợp nhằm hỗ trợ doanh nghiệp kiểm soát quy trình và tổ chức sản xuất hiệu quả hơn.

MÀN HÌNH CẢM ỨNG 19 INCH – ĐIỀU KHIỂN TRỰC QUAN, DỄ THAO TÁC

T106BN sử dụng màn hình cảm ứng độ phân giải cao 19 inch tại khu vực dập nóng và điều khiển.

🖥️ Các cài đặt và chức năng có thể được thực hiện trực tiếp bằng thao tác chạm.

🎛️ Giao diện được phát triển theo hướng đơn giản, trực quan và dễ sử dụng.

⚡ Người vận hành có thể nhanh chóng tiếp cận các chức năng của máy và thực hiện những điều chỉnh cần thiết trong quá trình sản xuất.

KHÓA NHANH KHUNG TRÊN VÀ KHUNG GIỮA – THAY TẤM NHANH, CĂN CHỈNH CHÍNH XÁC

T106BN được trang bị cơ chế khóa nhanh dạng gài cho khung trên và khung giữa.

🔒 Cơ cấu khóa không cần dụng cụ giúp thao tác tháo lắp thuận tiện.

🎯 Chức năng định vị hỗ trợ căn chỉnh chính xác khi lắp đặt.

⚡ Đây là lợi thế đáng chú ý đối với những dây chuyền thường xuyên thay đổi khuôn và cần rút ngắn thời gian chuyển đổi.

BỘ KẸP XOAY VÀ THANH KẸP DI ĐỘNG – GIỮ GIẤY ỔN ĐỊNH

Các thanh kẹp có khả năng xoay và di chuyển giúp giữ chặt vật liệu trong quá trình vận chuyển.

📐 Thanh dẫn hướng được gia công chính xác để tạo sự khớp nối chắc chắn.

🎯 Cấu trúc này giúp hạn chế tình trạng xê dịch của vật liệu, hỗ trợ nâng cao độ chính xác khi cắt khuôn và bóc tách phế liệu.

TAY CẦM ĐIỀU CHỈNH TINH – CĂN CHỈNH KHUNG BÓC TÁCH CHÍNH XÁC

T106BN sử dụng tay cầm điều chỉnh đa chiều kết hợp với cơ cấu vít.

🔧 Người vận hành có thể thực hiện các điều chỉnh nhỏ theo từng milimét.

🎯 Cơ cấu này giúp căn chỉnh khung bóc tách phù hợp với từng công việc và từng loại sản phẩm.

⚙️ Khả năng điều chỉnh tinh hỗ trợ nâng cao sự ổn định khi xử lý nhiều quy cách cắt khuôn khác nhau.

LẤY MẪU TỰ ĐỘNG – KIỂM TRA TRỰC TUYẾN KHÔNG CẦN DỪNG MÁY

Một trong những điểm nổi bật của T106BN là chức năng lấy mẫu tự động trực tuyến.

🔍 Người vận hành có thể kiểm tra mẫu ngay trong quá trình sản xuất mà không cần dừng máy.

⚡ Việc phát hiện lỗi sớm giúp hạn chế thời gian ngừng hoạt động không cần thiết.

🎯 Kiểm tra trực tuyến cũng hỗ trợ duy trì chất lượng sản phẩm ổn định trong suốt quá trình sản xuất.

CẦN DẪN ĐỘNG TỰ ĐỘNG PHỤ TRỢ – XẾP CHỒNG GỌN GÀNG HƠN

Các thanh đẩy giấy tự động phụ trợ giúp rút ngắn khoảng cách rơi của giấy trong quá trình giao thành phẩm.

📦 Giấy được đưa xuống theo cách có kiểm soát hơn, hỗ trợ tạo ra các chồng giấy gọn gàng.

✨ Cấu trúc này giúp hạn chế tình trạng giấy bị nhàu hoặc xô lệch, đồng thời hỗ trợ nâng cao hiệu quả thu gom thành phẩm.

BỘ CẤP LIỆU MABEG ĐỨC – 4 GIÁC HÚT NÂNG, 4 GIÁC HÚT ĐẨY

T106BN sử dụng bộ nạp giấy MABEG chính hãng của Đức theo thông tin sản phẩm.

🇩🇪 Hệ thống gồm 4 giác hút để hút giấy và 4 giác hút để đẩy giấy, hỗ trợ cấp giấy ổn định và nhanh chóng.

📦 Thiết bị xếp chồng trước cho phép bộ cấp liệu hoạt động liên tục với chiều cao xếp chồng tối đa 1600mm.

📐 Bộ nạp liệu dẫn hướng bằng ray giúp người vận hành đưa đống vật liệu đã chuẩn bị đến vị trí cấp liệu chính xác.

🔄 Thanh dẫn hướng bên có thể chuyển đổi giữa chế độ đẩy và kéo để đáp ứng các loại giấy khác nhau.

🎯 Quá trình cấp giấy được giảm tốc khi giấy sắp đến khay phía trước nhằm hỗ trợ định hướng giấy chính xác hơn.

🇩🇪 Thép không gỉ của Đức hỗ trợ vận chuyển giấy nhanh và trơn tru.

🔍 Hệ thống dò tờ đôi thế hệ mới gồm máy dò tờ đôi cơ học và máy dò tờ đôi siêu âm, có thể chuyển đổi linh hoạt theo nhu cầu kiểm tra từng loại giấy.

ĐIỀU KHIỂN THƯỚC ĐO SERVO FUJI – CĂN CHỈNH NHANH VÀ CHÍNH XÁC

Ở bộ phận cấp liệu, thước đo phía trước có thể được điều khiển bằng động cơ servo Fuji Nhật Bản dưới dạng tùy chọn.

🎯 Vị trí thước đo phía trước được hiển thị chính xác trên màn hình cảm ứng.

⚡ Người vận hành có thể thực hiện điều chỉnh nhanh chóng khi thay đổi công việc.

BỘ PHẬN CẮT KHUÔN – SERVO FUJI, ĐIỀU CHỈNH LỰC 0,01MM

T106BN sử dụng động cơ servo Fuji của Nhật Bản cho bộ phận cắt khuôn.

🎯 Áp suất cắt được điều khiển thông qua các nút trên màn hình cảm ứng 19 inch.

📐 Độ chính xác điều chỉnh lực đạt 0,01mm.

🔒 Khung tấm cắt khuôn và tấm đáy được khóa bằng xi lanh SMC của Nhật Bản hoặc FESTO của Đức.

⚡ Cơ cấu khóa nhanh giúp tăng tốc thao tác và hạn chế những tổn thất do lỗi thao tác thủ công.

📍 Khung cắt khuôn sử dụng phương pháp nạp khuôn nhanh theo đường tâm, giúp người vận hành không cần cân nhắc vị trí trái phải khi lắp tấm cắt khuôn.

🧰 Các dụng cụ phụ trợ cho phép sử dụng cả những tấm cắt khuôn có kích thước không tiêu chuẩn.

THÂN RĂNG CƯA HỢP KIM NHÔM – HỖ TRỢ CẮT VÀ DẬP NỔI TỐC ĐỘ CAO

Thân răng cưa được chế tạo từ hợp kim nhôm siêu cứng đặc biệt, với bề mặt được xử lý oxy hóa.

⚙️ Kết cấu này hỗ trợ các quy trình cắt và dập nổi chính xác khi máy vận hành ở tốc độ cao.

🎯 Đồng thời, thiết kế góp phần nâng cao độ chính xác, độ ổn định và tuổi thọ của bộ phận.

🔧 Bộ phận cắt khuôn cũng được trang bị tấm đáy kết hợp chức năng điều chỉnh tinh.

KHUNG BÓC TÁCH TRÊN VÀ DƯỚI – ĐỊNH VỊ TRUNG TÂM, THAO TÁC NHANH

Cả khung làm sạch phế liệu phía trên và phía dưới đều sử dụng hệ thống định vị trung tâm.

🎯 Khung phía trên có thể chuyển đổi thuận tiện giữa khung làm sạch phế liệu và tấm làm sạch.

🔒 Cấu trúc khóa khí nén giúp thao tác nhanh và thuận tiện hơn.

⬆️ Thiết bị nâng hạ bằng khí nén của khung phía trên giúp tăng không gian thao tác bên trong máy.

TRUYỀN ĐỘNG BÓC TÁCH – ỔN ĐỊNH KHI XỬ LÝ PHẾ LIỆU

Cơ chế truyền động bóc tách được đơn giản hóa, đồng thời đường cong chuyển động của cam được tối ưu hóa.

⚙️ Thiết kế này hỗ trợ cải thiện độ ổn định của quá trình bóc tách.

🎯 Khi kết hợp với hệ thống định vị trung tâm và khung bóc tách có thể điều chỉnh, T106BN có khả năng đáp ứng nhiều yêu cầu xử lý phế liệu khác nhau.

KHUÔN BÓC TÁCH KHÓA NHANH – RÚT NGẮN THỜI GIAN THAY TẤM

Khuôn mẫu âm bản bóc tách sử dụng cơ chế khóa nhanh.

🔒 Thiết kế giúp thao tác thuận tiện hơn khi lắp đặt.

🪟 Khi cần thực hiện nhiều lần thay đổi, thao tác có thể được thực hiện thông qua cửa sổ bên hông.

⏱️ Cơ cấu này hỗ trợ giảm thời gian thay tấm và tăng hiệu quả chuyển đổi công việc.

GIÁ ĐỠ LẮP SẴN PHẾ LIỆU – GIẢM THỜI GIAN THAY TẤM

Hệ thống giá đỡ định sẵn cho bộ phận bóc tách là cấu hình tùy chọn.

🧰 Kim bóc tách và các bộ phận liên quan có thể được sắp xếp, lắp đặt trước bên ngoài máy.

⚡ Khi thay tấm, người vận hành có thể rút ngắn thời gian chuẩn bị.

📈 Đây là lựa chọn phù hợp cho những dây chuyền thường xuyên thay đổi sản phẩm và khuôn.

VẬN CHUYỂN MÉP PHẾ LIỆU ĐỘC LẬP – HOẠT ĐỘNG ỔN ĐỊNH Ở NHIỀU TỐC ĐỘ

Bộ phận vận chuyển mép phế liệu độc lập được thiết kế để xử lý phần mép phế liệu ở cả tốc độ thấp và cao.

♻️ Cấu trúc giúp hạn chế tình trạng tích tụ phế liệu trong quá trình vận chuyển.

📦 Hệ thống cũng có thể được trang bị các phụ kiện như hộp thu gom mép phế liệu theo nhu cầu sử dụng.

ĐƠN VỊ GIAO HÀNG – THU GOM, XẾP CHỒNG VÀ ĐẾM TỰ ĐỘNG

C106BN được trang bị hệ thống giao hàng hướng đến việc tự động hóa tối đa quá trình thu gom thành phẩm.

📦 Giá đựng giấy phụ trợ hỗ trợ thu gom giấy liên tục.

🇺🇸 Dây đai đồng bộ nhập khẩu từ Hoa Kỳ được sử dụng để đáp ứng nhiều lựa chọn tốc độ và tải trọng lớn.

🔧 Theo thông tin sản phẩm, dây đai có khả năng vận hành không cần bảo trì và có tuổi thọ cao.

🔄 Hệ thống có thể chuyển đổi giữa chức năng xuất thành phẩm và thu gom tờ giấy nguyên khổ, đáp ứng nhiều loại sản phẩm.

📊 Bộ phận thu gom thành phẩm hỗ trợ chèn giấy, cắt nhỏ và tăng chiều cao chồng giấy để thuận tiện cho việc đếm.

⬆️ Khay thu giấy tự động được đẩy ra khỏi chồng giấy, hỗ trợ thay khay nhanh chóng và tăng an toàn cho người vận hành.

🔢 Ngăn chứa giấy có chức năng tự động xếp và đếm, cho phép phân loại và đếm theo số lượng yêu cầu.

T106BN – GIẢI PHÁP BÓC TÁCH PHẾ LIỆU TOÀN DIỆN CHO DÂY CHUYỀN BAO BÌ

T106BN kết hợp nhiều hệ thống chuyên dụng trên cùng một thiết bị: cấp liệu tốc độ cao, cắt khuôn servo, bóc tách phế liệu, lấy mẫu trực tuyến và giao hàng tự động.

🚀 Tốc độ cắt khuôn tối đa 7.500s/h.

💪 Áp suất cắt khuôn tối đa 350 tấn.

🎯 Độ chính xác cắt khuôn ≤±0,075mm.

📦 Chiều cao chồng giấy cấp liệu 1800mm.

🖥️ Màn hình cảm ứng 19 inch.

🇩🇪 Bộ cấp liệu MABEG của Đức.

🇯🇵 Servo Fuji Nhật Bản cho cấp liệu tùy chọn và bộ phận cắt khuôn.

♻️ Hệ thống bóc tách phế liệu với định vị trung tâm và khóa nhanh.

🔍 Lấy mẫu tự động trực tuyến không cần dừng máy.

🔢 Xếp chồng, phân loại và đếm thành phẩm tự động.

Với cấu hình này, T106BN phù hợp cho các doanh nghiệp cần một hệ thống cắt khuôn và bóc tách phế liệu tự động, yêu cầu năng suất cao, thời gian chuyển đổi nhanh và kiểm soát tốt chất lượng thành phẩm.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	T106BN
Kích thước giấy	Tối thiểu. Tối đa 400 × 350mm . 1060×760mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm; Giấy carton sóng: ≤4 mm; Giấy bìa cứng trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Định dạng cắt khuôn tối đa	1045×745mm
Áp suất cắt khuôn tối đa	350 tấn
Tốc độ cắt khuôn tối đa	7500s/h
Độ chính xác cắt khuôn	≤±0,075mm
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1800mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1400mm
Yêu cầu cung cấp không khí	6-8 bar; 300 lít/phút
Công suất động cơ chính	18,5kW
Tổng công suất tiêu thụ tối đa	30kW
Tổng trọng lượng (bao gồm cả ván chân)	23 tấn
Kích thước tối đa của tấm cắt khuôn	1075×765mm
Kích thước bên trong của rãnh cắt khuôn	1100×770mm

LIÊN HỆ TƯ VẤN MÁY CẮT KHUÔN T106BN

Nếu doanh nghiệp đang cần một thiết bị có khả năng cắt khuôn tốc độ cao, bóc tách phế liệu toàn diện và tự động hóa quá trình thu gom thành phẩm, T106BN là cấu hình đáng chú ý cho dây chuyền sản xuất hiện đại.

📞 Liên hệ ngay để được tư vấn cấu hình T106BN và nhận báo giá chi tiết.

📩 Hãy cung cấp loại giấy, khổ giấy, độ dày vật liệu, yêu cầu bóc tách và sản lượng dự kiến để được tư vấn cấu hình phù hợp với dây chuyền thực tế.
