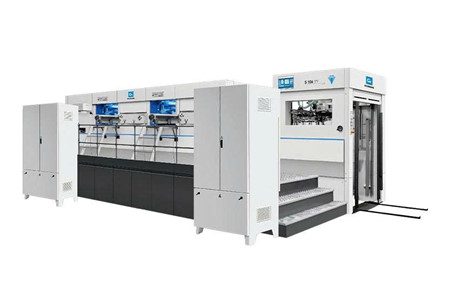

Máy dập nổi và cắt khuôn hai trạm S106YY

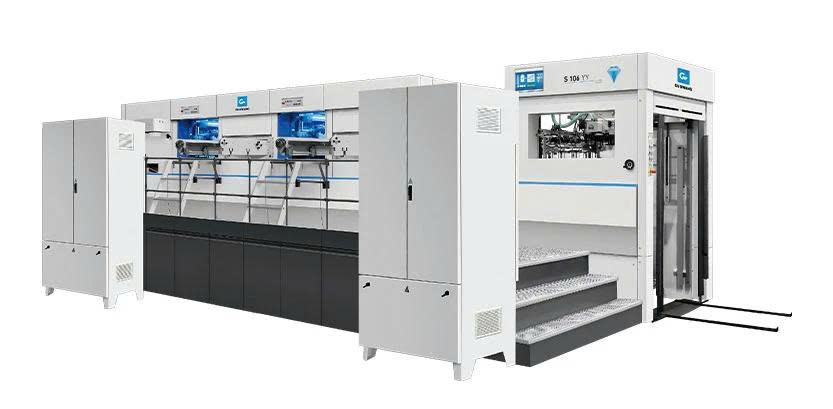

MÁY DẬP NỔI & CẮT KHUÔN HAI TRẠM S106YY

DẬP NỔI – DẬP NHŨ – CẮT KHUÔN – BÓC TÁCH PHẾ LIỆU TRONG MỘT HỆ THỐNG

🔥 Một chiếc máy – nhiều công đoạn – một quy trình sản xuất liền mạch.

Nếu doanh nghiệp đang tìm kiếm một giải pháp không chỉ cắt khuôn, mà còn có khả năng dập nổi diện tích lớn, dập nóng, tạo hiệu ứng 3D và bóc tách phế liệu, thì S106YY chính là dòng thiết bị được phát triển theo hướng đó.

⚙️ Máy dập nổi và cắt khuôn tự động hai trạm S106YY là thiết bị cao cấp do Tập đoàn Máy móc Guowang phát triển, dựa trên phản hồi thực tế từ khách hàng, nhu cầu của thị trường và những công nghệ nghiên cứu mới.

💥 Điểm đặc biệt của S106YY nằm ở kiến trúc hai trạm, cho phép doanh nghiệp linh hoạt cấu hình các quy trình theo nhu cầu thực tế:

🎯 Dập nổi diện tích lớn

🔥 Dập nhũ nóng

✂️ Cắt khuôn

♻️ Bóc tách phế liệu

✨ Dập nổi 3D

🚀 Thay vì phải chia nhỏ quy trình qua nhiều thiết bị, S106YY hướng đến việc tích hợp nhiều công đoạn trên cùng một hệ thống, giúp tối ưu không gian, nhân lực và thời gian sản xuất.

S106YY PHÙ HỢP VỚI NHỮNG SẢN PHẨM NÀO?

📦 Hộp màu gấp gọn

⚙️ Gia công sản phẩm giấy

🏭 Hộp bìa cứng lượn sóng

🍷 Bao bì thuốc lá và rượu

🎨 Đặc biệt phù hợp với những sản phẩm bao bì cần tạo hiệu ứng nổi, chìm, 3D hoặc hiệu ứng kim loại cao cấp trên bề mặt.

DẬP NỔI DIỆN TÍCH LỚN – SỨC ÉP LÊN ĐẾN 320 TẤN

💪 Một trong những ưu điểm nổi bật của S106YY là khả năng thực hiện dập nổi và dập chìm trên diện tích lớn.

Trạm đầu tiên có áp suất tối đa 320 tấn, dễ dàng đáp ứng những yêu cầu dập nổi toàn tờ hoặc các thiết kế có diện tích dập lớn.

🎯 Điều này mở ra nhiều khả năng gia công cho các sản phẩm bao bì cao cấp, nơi hiệu ứng bề mặt đóng vai trò quan trọng trong việc tạo sự khác biệt.

🔥 Không chỉ tạo hình, S106YY còn hỗ trợ kết hợp các công đoạn để nâng cao giá trị thành phẩm ngay trên cùng dây chuyền.

HAI TRẠM – LINH HOẠT CẤU HÌNH THEO TỪNG BÀI TOÁN SẢN XUẤT

🚀 S106YY được xây dựng để đáp ứng nhiều cách kết hợp công đoạn khác nhau.

Doanh nghiệp có thể lựa chọn cấu hình phù hợp với từng sản phẩm:

🔥 Dập nổi diện tích lớn + dập nhũ nóng

✂️ Dập nổi + cắt khuôn

♻️ Dập nổi + bóc tách phế liệu

✨ Dập nổi + dập nhũ + cắt khuôn

🎯 Dập nổi + cắt khuôn + xử lý phế liệu

💡 Chính khả năng cấu hình linh hoạt này giúp S106YY thích ứng với nhiều yêu cầu sản xuất thay vì bị giới hạn trong một quy trình cố định.

CHUYỂN ĐỔI CÔNG VIỆC NHANH – GIẢM THỜI GIAN CHỜ

⚡ S106YY được trang bị hệ thống khóa nhanh khí nén, kết hợp với hệ thống điều chỉnh áp suất servo độ chính xác cao và hệ thống tinh chỉnh.

🔧 Nhờ đó, quá trình thay đổi công việc có thể được thực hiện nhanh chóng và thuận tiện hơn.

🎯 Giảm thời gian thiết lập.

🎯 Hạn chế thời gian máy chờ.

🎯 Tăng hiệu quả sử dụng thiết bị.

🎯 Hỗ trợ giảm chi phí sản xuất.

HỆ THỐNG CẤP GIẤY 4 ỐNG HÚT – 4 ĐẦU HÚT

📥 Một hệ thống dập nổi và cắt khuôn mạnh mẽ vẫn cần một bộ cấp giấy đủ ổn định.

S106YY sử dụng hệ thống cấp giấy tự phát triển với 4 ống hút và 4 đầu hút, giúp vận chuyển giấy ổn định với nhiều loại vật liệu.

🚀 Thiết bị xếp giấy trước hỗ trợ chiều cao chồng giấy lên tới 1600 mm, cho phép cấp giấy liên tục mà không cần thường xuyên dừng máy để nạp lại.

⚙️ Hệ thống còn tích hợp:

🔹 Phát hiện vị trí dẫn hướng phía trước bằng công tắc quang điện

🔹 Phát hiện vị trí dẫn hướng bên bằng cảm biến cơ học chính xác

🔹 Bơm chân không Beck nhập khẩu từ Đức

🔹 Thanh dẫn giấy dạng đẩy/kéo cho nhiều định lượng giấy

🔹 Bảng điều khiển bộ nạp giấy

🔹 Hệ thống phát hiện giấy đôi dựa trên độ dày

BĂNG TẢI 6 TRỤC DẪN ĐỘNG – GIỮ GIẤY PHẲNG TRONG QUÁ TRÌNH VẬN CHUYỂN

📄 S106YY sử dụng băng tải cấp giấy với 6 trục dẫn động phía trước nhập khẩu, kết hợp tấm thép ngang của Đức.

🎯 Cấu trúc này giúp giấy được vận chuyển phẳng và ổn định trước khi đi vào các công đoạn dập nổi, dập nóng hoặc cắt khuôn.

⚙️ Khi vật liệu được cấp chính xác ngay từ đầu, toàn bộ quy trình phía sau cũng có nền tảng ổn định hơn.

CẤP GIẤY CHÍNH + PHỤ – CHUYỂN ĐỔI LIÊN TỤC

🚀 Hệ thống cấp giấy chính và phụ được thiết kế để hỗ trợ chuyển đổi liên tục.

⏱️ Tiết kiệm thời gian nạp giấy.

📈 Tăng năng suất tổng thể.

⚙️ Hạn chế thời gian chờ giữa các chu kỳ sản xuất.

🔥 Đây là thiết kế đặc biệt hữu ích đối với những dây chuyền cần duy trì sản lượng cao trong thời gian dài.

THÂN MÁY CỨNG VỮNG – GIA CÔNG 5 MẶT DUNG SAI ±0,01 MM

🏭 Năm khung chính của máy được thiết kế lại bởi các kỹ sư Đức và Nhật Bản.

⚙️ Các khung được gia công 5 mặt bằng máy Mitsubishi với dung sai ±0,01 mm.

💪 Kết cấu chắc chắn tạo nền tảng cần thiết cho các công đoạn dập nổi, cắt khuôn và dập nóng yêu cầu lực ép lớn.

ĐẾ MÁY ĐÚC NGUYÊN KHỐI – CHỐNG BIẾN DẠNG

🔩 Đế máy được chế tạo dạng đúc nguyên khối, giúp tăng độ cứng vững và hạn chế biến dạng khi chịu lực.

🎯 Khớp nối rãnh then lồi lõm hỗ trợ duy trì cân bằng theo phương thẳng đứng trong quá trình điều chỉnh.

⚙️ Khe hở có thể điều chỉnh giúp kiểm soát độ chính xác của quá trình cắt khuôn.

KHÓA KHÍ NÉN SMC – THAY KHUÔN NHANH, HẠN CHẾ SAI SÓT

🔒 Hệ thống khóa khung khuôn trên và dưới sử dụng xi lanh khí nén SMC.

⚡ Cơ cấu khóa nhanh giúp giảm nguy cơ khung khuôn được khóa không hoàn toàn do thao tác thủ công.

🎯 Kết hợp cùng hệ thống tinh chỉnh và điều khiển servo, quá trình chuẩn bị sản xuất trở nên thuận tiện và chính xác hơn.

THANH KẸP NHÔM HÀNG KHÔNG – ĐỘ PHẲNG ±0,05 MM

✈️ Thanh kẹp được chế tạo từ nhôm hàng không anot hóa cứng.

📐 Độ phẳng đạt ±0,05 mm, được kiểm tra bằng máy đo tọa độ CMM.

🔧 Đầu kẹp sản xuất tại Nhật Bản với tuổi thọ được công bố lên tới 3 năm.

💪 Đây là một trong những yếu tố quan trọng giúp duy trì khả năng giữ khuôn ổn định trong quá trình sản xuất.

TRUYỀN ĐỘNG MÔ-MEN XOẮN CAO – VẬN HÀNH ÊM ÁI

⚙️ Trục truyền động mô-men xoắn cao kết hợp khớp nối cân bằng động giúp hệ thống vận hành ổn định.

🔇 Thiết kế hướng đến khả năng giảm rung lắc trong quá trình hoạt động.

🎯 Đồng thời, hệ thống hỗ trợ vận hành đồng bộ giữa hai khối, phù hợp với kiến trúc máy hai trạm.

GANG DẺO QT500-7 – KẾT CẤU CHỊU LỰC CAO

💪 Các tấm thành bên dày và bánh răng trục vít sử dụng gang dẻo QT500-7.

🔩 Vật liệu có độ bền kéo cao, tạo nên kết cấu chắc chắn cho hệ thống truyền động và thân máy.

🔥 Khi kết hợp với đế máy đúc nguyên khối, toàn bộ thiết bị tạo thành một nền tảng cứng vững cho các ứng dụng dập nổi và cắt khuôn.

TRUYỀN ĐỘNG DÂY ĐAI – VẬN HÀNH ÊM HƠN

⚙️ Cơ cấu truyền động gián đoạn bằng dây đai nhập khẩu từ Đài Loan được sử dụng thay cho cơ cấu xích truyền thống.

🔇 Thiết kế này giúp quá trình vận hành êm ái hơn, đồng thời hỗ trợ sự ổn định của hệ thống truyền động.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT VẬN HÀNH

💧 S106YY được trang bị hệ thống bôi trơn tự động cho trục cam và xích.

⚙️ Lượng dầu và thời gian bôi trơn có thể cài đặt, giúp dầu được cung cấp đều đặn mà không cần phụ thuộc hoàn toàn vào thao tác thủ công.

🎯 Mục tiêu là giảm hao mòn và duy trì chuyển động trơn tru của các bộ phận cơ khí.

MIKI CLUTCH – LINH HOẠT TRONG VẬN HÀNH

🔧 Máy sử dụng bộ ly hợp Miki Clutch để điều khiển băng tải.

🚀 Thiết kế này cho phép tổ chức vận hành linh hoạt hơn, hỗ trợ một máy hoạt động trong khi máy khác ở chế độ chờ.

BỘ GIỚI HẠN MÔ-MEN XOẮN – BẢO VỆ THANH KẸP

🛡️ Khi phát sinh tình huống bất thường, bộ giới hạn mô-men xoắn có thể tự động ngắt.

🎯 Cơ chế này giúp bảo vệ thanh kẹp khỏi va chạm thứ cấp, đồng thời hạn chế nguy cơ hư hỏng thêm cho hệ thống.

MÀN CHẮN ÁNH SÁNG AN TOÀN – GIÁM SÁT KHU VỰC NGUY HIỂM

🛡️ Hệ thống màn chắn ánh sáng an toàn được tích hợp để giám sát khu vực nguy hiểm.

🚨 Khi phát hiện tình trạng không an toàn, máy có thể dừng ngay lập tức.

🎯 Đây là một lớp bảo vệ quan trọng trong quá trình vận hành thiết bị công suất lớn.

HỆ THỐNG DẬP NÓNG 20 VÙNG – KIỂM SOÁT NHIỆT ĐỘ CHÍNH XÁC

🔥 Dập nóng là một trong những khả năng giúp S106YY mở rộng đáng kể phạm vi ứng dụng.

🌡️ Máy sử dụng hệ thống gia nhiệt 20 vùng độc lập, với dải nhiệt 20–200℃.

⚙️ Hệ thống kết hợp cảm biến của Pháp và bộ điều khiển PID Omron, hỗ trợ kiểm soát nhiệt độ chính xác.

🚀 Ngoài ra còn có chức năng làm nóng trước và tính toán tự động lượng tiêu thụ giấy bạc.

🎨 Nhờ đó, doanh nghiệp có thể triển khai nhiều mẫu bao bì có hiệu ứng nhũ kim loại, logo, chữ hoặc họa tiết trang trí cao cấp.

6 DẬP DỌC + 6 DẬP BA CHIỀU

✨ S106YY hỗ trợ khả năng dập đồng thời:

🔥 6 đường dập dọc

✨ 6 đường dập ba chiều

🎯 Khả năng này cho phép kết hợp nhiều quy trình trên một hệ thống, mở rộng phạm vi gia công các sản phẩm cần hiệu ứng nổi, chìm và 3D.

HỆ THỐNG CẤP MÀNG NHÔM – LINH HOẠT THEO TỪNG TRẠM

🔥 Hệ thống cấp màng nhôm được thiết kế riêng cho từng đơn vị.

⚙️ Đơn vị 1: 3 con lăn dọc + 2 con lăn ngang.

⚙️ Đơn vị 2: 3 con lăn dọc + 2 con lăn ngang.

🚀 Cả hai hệ thống đều có tùy chọn nâng cấp lên 4–6 con lăn theo hướng dọc, giúp linh hoạt hơn khi cấu hình theo yêu cầu sản xuất.

DẬP NỔI 3D – TẠO CHIỀU SÂU CHO BAO BÌ

✨ Bao bì hiện đại không chỉ cần đẹp mà còn cần tạo được cảm giác khác biệt ngay khi khách hàng chạm vào sản phẩm.

S106YY hỗ trợ dập nổi ba chiều, giúp tạo hiệu ứng chiều sâu và cấu trúc nổi trên bề mặt.

🎨 Đây là giải pháp phù hợp với những thiết kế cần tăng giá trị cảm quan như:

🔹 Logo thương hiệu

🔹 Họa tiết trang trí

🔹 Chữ nổi

🔹 Hình ảnh 3D

🔹 Các chi tiết nhận diện cao cấp

TỐC ĐỘ CAO – ĐÁP ỨNG SẢN XUẤT CÔNG NGHIỆP

🚀 Tốc độ cắt khuôn tối đa đạt 6.500 tờ/giờ.

🔥 Tốc độ dập nóng tối đa đạt 5.500 tờ/giờ.

✨ Tốc độ dập nổi 3D tối đa đạt 5.000 cái/giờ.

🎯 Kết hợp với hệ thống cấp giấy liên tục và khả năng chuyển đổi giữa bệ cấp giấy chính/phụ, S106YY được thiết kế hướng đến năng suất cao và khai thác tối đa thời gian hoạt động của thiết bị.

ĐỘ CHÍNH XÁC – YẾU TỐ QUYẾT ĐỊNH CHẤT LƯỢNG THÀNH PHẨM

📐 Độ chính xác cắt khuôn: ≤ ±0,075 mm

📐 Độ chính xác dập nóng tiêu chuẩn: ≤ ±0,075 mm

📐 Độ chính xác đăng ký 3D: ≤ ±0,20 mm

📐 Độ chính xác đăng ký lặp lại: ≤ ±0,10 mm

🎯 Khi kết hợp hệ thống servo, căn chỉnh tâm, thanh kẹp chính xác và kết cấu máy cứng vững, S106YY hướng đến khả năng duy trì độ ổn định trong những đơn hàng yêu cầu cao.

THÔNG SỐ KỸ THUẬT S106YY

Hạng mục	Thông số
Mặt hàng	S106YY
Kích thước giấy	Tối thiểu 450 × 370 mm; tối đa 1060 × 760 mm
Diện tích cắt tối đa	1045 × 745 mm
Diện tích dập nóng tối đa	1040 × 740 mm
Mép kẹp	9–17 mm
Áp suất cắt khuôn tối đa – Đơn vị 1	320 tấn
Áp suất cắt khuôn tối đa – Đơn vị 2	320 tấn
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm; giấy carton sóng: ≤4 mm; giấy bìa cứng trắng: 90–2000 g/m²
Tốc độ cắt khuôn tối đa	6.500 tờ/giờ
Tốc độ dập nóng tối đa	5.500 tờ/giờ
Tốc độ dập nổi 3D tối đa	5.000 cái/giờ
Độ chính xác cắt khuôn	≤ ±0,075 mm
Độ chính xác dập nóng tiêu chuẩn	≤ ±0,075 mm
Độ chính xác đăng ký 3D	≤ ±0,20 mm
Độ chính xác đăng ký lặp lại	≤ ±0,10 mm
Khu vực sưởi ấm	20 vùng gia nhiệt, nhiệt độ 20–200℃
Chiều cao chồng vật liệu cấp liệu, bao gồm pallet	1600 mm
Chiều cao chồng hàng khi giao, bao gồm pallet	1350 mm
Công suất động cơ chính	22 kW
Tổng công suất tiêu thụ tối đa	145 kW
Tổng trọng lượng	40 tấn
Kích thước tổng thể	8500 × 5400 × 2600 mm
Yêu cầu cung cấp không khí	6–8 bar; 1100 L/phút
Đường kính cuộn giấy bạc tối đa	Φ250 mm theo chiều dọc / Φ200 mm theo chiều ngang
Chiều rộng lá kim loại	20–1060 mm
Hệ thống cấp màng nhôm – Đơn vị 1	3 con lăn dọc + 2 con lăn ngang; tùy chọn 4–6 con lăn dọc
Hệ thống cấp màng nhôm – Đơn vị 2	3 con lăn dọc + 2 con lăn ngang; tùy chọn 4–6 con lăn dọc

S106YY – MỘT HỆ THỐNG, NHIỀU KHẢ NĂNG GIA CÔNG

🔥 Dập nổi diện tích lớn.

✨ Dập nổi 3D.

💎 Dập nhũ nóng.

✂️ Cắt khuôn chính xác.

♻️ Có thể kết hợp xử lý phế liệu theo cấu hình.

⚙️ Hai trạm hoạt động linh hoạt theo từng yêu cầu sản xuất.

🚀 Tốc độ lên tới 6.500 tờ/giờ ở chế độ cắt khuôn.

💪 Áp suất tối đa 320 tấn cho mỗi đơn vị.

🌡️ 20 vùng gia nhiệt độc lập, 20–200℃.

S106YY không đơn thuần là một chiếc máy cắt khuôn.

Đây là một hệ thống gia công đa chức năng, được thiết kế để doanh nghiệp có thể đưa nhiều công đoạn quan trọng vào cùng một quy trình sản xuất.

🎯 Khi yêu cầu của thị trường ngày càng cao, bao bì không chỉ cần đúng kích thước, mà còn phải đẹp hơn, nổi bật hơn và tạo ra giá trị cảm quan cao hơn.

Và đó chính là lúc sức mạnh của một hệ thống DẬP NỔI + DẬP NHŨ + CẮT KHUÔN + 3D thực sự phát huy.

S106YY – NÂNG TẦM BAO BÌ, TỐI ƯU QUY TRÌNH, MỞ RỘNG NĂNG LỰC SẢN XUẤT

🚀 Từ một tờ giấy phẳng đến một sản phẩm bao bì có chiều sâu, hiệu ứng và giá trị thẩm mỹ cao – tất cả bắt đầu từ một hệ thống được thiết kế đúng.

🔥 S106YY – MÁY DẬP NỔI VÀ CẮT KHUÔN HAI TRẠM.

💎 ĐA CHỨC NĂNG – ĐỘ CHÍNH XÁC CAO – CẤU HÌNH LINH HOẠT – SẴN SÀNG CHO SẢN XUẤT BAO BÌ HIỆN ĐẠI.
