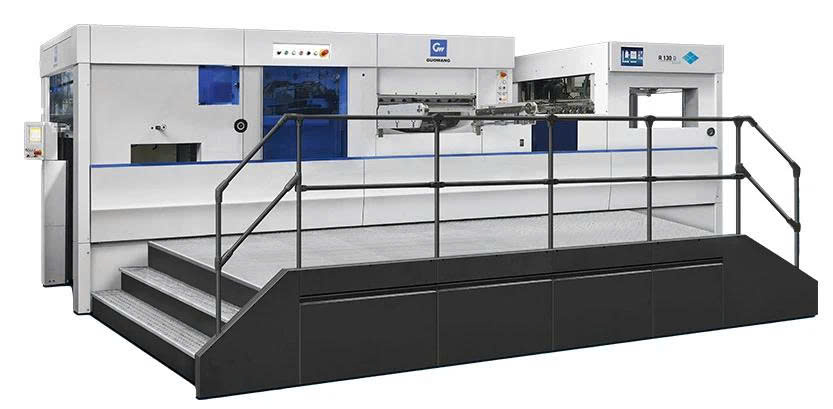

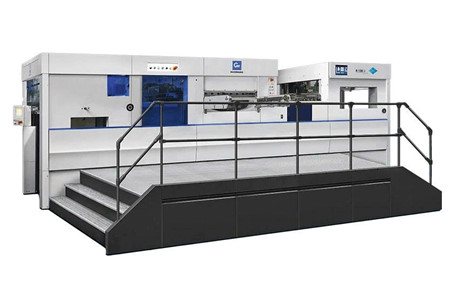

Máy cắt khuôn tự động có chức năng bóc tách R130Q

MÁY CẮT KHUÔN TỰ ĐỘNG R130Q – KHỔ CẮT 1300MM, ÁP SUẤT 450 TẤN, BÓC TÁCH PHẾ LIỆU HIỆU QUẢ

Nếu doanh nghiệp đang tìm kiếm một hệ thống cắt khuôn khổ lớn có khả năng cắt khuôn và bóc tách phế liệu ngay trên cùng một dây chuyền, R130Q là giải pháp đáng chú ý cho các yêu cầu sản xuất bao bì, bìa cứng và carton cần năng suất cao.

R130Q được thiết kế với hệ thống cấp liệu liên tục, kết cấu thân máy gia công chính xác, truyền động bánh răng trục vít tự khóa và cụm bóc tách phế liệu được tối ưu cho cả sản phẩm nhiều lớp.

🚀 Tốc độ cắt khuôn tối đa đạt 6500s/h.

💪 Áp suất cắt khuôn tối đa đạt 450 tấn.

🎯 Diện tích cắt khuôn tối đa lên đến 1285×935mm.

📐 Kích thước giấy tối đa đạt 1300×950mm.

♻️ Có thể thực hiện cắt khuôn và bóc tách phế liệu trong cùng quy trình.

📦 Chiều cao chồng giấy cấp liệu đạt 1600mm, hỗ trợ sản xuất liên tục.

🖥️ Màn hình cảm ứng hỗ trợ thiết lập và điều khiển trực quan.

CẮT KHUÔN VÀ BÓC TÁCH PHẾ LIỆU CÙNG LÚC – TỐI ƯU QUY TRÌNH SẢN XUẤT

R130Q cho phép thực hiện cắt khuôn và xử lý phế liệu trong cùng một hệ thống.

♻️ Phần phế liệu được xử lý ngay sau công đoạn cắt khuôn.

📦 Thành phẩm có thể được thu gom thành các lô xếp chồng và đếm theo yêu cầu.

⚡ Việc tích hợp nhiều công đoạn giúp giảm khối lượng thao tác thủ công.

💰 Đồng thời, doanh nghiệp có thể hạn chế chi phí liên quan đến việc chuyển sản phẩm qua nhiều công đoạn riêng biệt.

Đặc biệt, khả năng thu gom giấy hoàn chỉnh phù hợp với những đơn hàng ngắn hạn, không lặp lại hoặc có yêu cầu thay đổi sản phẩm thường xuyên.

SẢN XUẤT LIÊN TỤC – GIẢM THỜI GIAN THIẾT LẬP VÀ CHUYỂN ĐỔI

R130Q được thiết kế hướng đến khả năng vận hành liên tục.

🔄 Hệ thống cấp giấy thông minh hỗ trợ giảm thời gian thiết lập.

🎯 Khuôn cắt được thiết kế để hỗ trợ căn chỉnh chính xác với vật liệu.

⚡ Việc giảm thời gian chờ ở khu vực cấp giấy góp phần duy trì năng suất ổn định.

📈 Đây là yếu tố quan trọng đối với dây chuyền phải xử lý nhiều đơn hàng và thường xuyên thay đổi công việc.

MỘT MÁY – NHIỀU CHỨC NĂNG GIA CÔNG

R130Q không chỉ phục vụ cắt khuôn mà còn được thiết kế để chuyển đổi linh hoạt sang công đoạn bóc tách phế liệu.

🔄 Một thiết bị có thể đảm nhiệm nhiều nhu cầu gia công.

♻️ Chuyển đổi giữa cắt khuôn và bóc tách giúp tăng tính linh hoạt khi xử lý các loại sản phẩm khác nhau.

📦 Đặc biệt phù hợp với doanh nghiệp cần tối ưu diện tích lắp đặt nhưng vẫn muốn duy trì nhiều khả năng gia công.

THIẾT KẾ TIỆN DỤNG – RÚT NGẮN THỜI GIAN CHUYỂN ĐỔI

R130Q được thiết kế với mục tiêu đơn giản hóa các thao tác thiết lập và chuyển đổi.

⚙️ Người vận hành có thể chuyển đổi nhanh từ công đoạn cắt khuôn sang bóc tách phế liệu.

📊 Hệ thống hỗ trợ quản lý dữ liệu sản xuất hiệu quả hơn.

⏱️ Thiết kế hướng đến việc giảm thời gian chuẩn bị giữa các đơn hàng.

MÀN HÌNH CẢM ỨNG 19 INCH – ĐIỀU KHIỂN TRỰC QUAN

Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 19 inch.

🖥️ Các cài đặt và chức năng có thể được thực hiện trực tiếp bằng thao tác chạm.

🎛️ Giao diện được phát triển theo hướng đơn giản, trực quan và dễ sử dụng.

⚡ Người vận hành có thể nhanh chóng thực hiện các thiết lập cần thiết khi thay đổi sản phẩm.

BỘ CẤP LIỆU 4 GIÁC HÚT – CẤP GIẤY NHANH VÀ ỔN ĐỊNH

R130Q sử dụng hệ thống cấp liệu với 4 giác hút để nâng và 4 giác hút để di chuyển giấy.

📦 Thiết bị nạp trước hỗ trợ cấp liệu liên tục với chiều cao chồng giấy tối đa 1600mm.

📐 Hệ thống dẫn hướng bằng ray giúp người vận hành đưa chồng vật liệu đã chuẩn bị vào bộ cấp liệu chính xác.

🔄 Các lớp bên có thể chuyển đổi giữa chế độ kéo và đẩy để phù hợp với nhiều định dạng giấy.

🎯 Các lớp phía trước có thể sử dụng động cơ servo Fuji của Nhật Bản để điều khiển và điều chỉnh thông qua màn hình cảm ứng theo cấu hình tùy chọn.

🐢 Khi giấy tiến gần các khay giấy phía trước, máy giảm tốc độ để hỗ trợ định hướng chính xác hơn.

🇩🇪 Thép không gỉ của Đức được sử dụng trong hệ thống vận chuyển giấy theo thông tin sản phẩm, hỗ trợ đưa giấy đi trơn tru và nhanh chóng.

BĂNG TẢI GIẤY – 6 DÂY ĐAI TRUYỀN ĐỘNG, VẬN CHUYỂN PHẲNG VÀ ÊM

Băng tải cấp giấy sử dụng 6 dây đai truyền động phía trước nhập khẩu kết hợp với các tấm thép ngang của Đức.

⚙️ Cấu trúc này giúp giữ giấy phẳng trong quá trình vận chuyển.

📐 Vật liệu được đưa qua máy ổn định hơn, hỗ trợ hạn chế xô lệch trong quá trình cấp liệu.

🚀 Thiết kế băng tải phù hợp với yêu cầu vận hành tốc độ cao và liên tục.

THÂN MÁY GIA CÔNG CHÍNH XÁC – DUNG SAI ±0,01MM

Năm chi tiết cốt lõi của R130Q được gia công bằng máy gia công năm mặt hai trạm của Mitsubishi.

⚙️ Đồ gá thủy lực nhập khẩu giúp hạn chế biến dạng trong quá trình gia công.

🎯 Tổng dung sai được kiểm soát trong phạm vi ±0,01mm.

🏗️ Cấu trúc thân máy chính xác tạo nền tảng cơ khí ổn định cho quá trình cắt khuôn và bóc tách.

ĐƠN VỊ CHÍNH – BÁNH RĂNG TRỤC VÍT TỰ KHÓA

Bộ phận chính được chế tạo chính xác bằng vật liệu cao cấp.

⚙️ Hệ thống truyền động bánh răng trục vít có hiệu suất cao.

🔒 Cơ cấu tự khóa giúp duy trì trạng thái ổn định của hệ thống truyền động.

📈 Tỷ số truyền giảm lớn hỗ trợ tạo lực truyền động phù hợp với yêu cầu cắt khuôn khổ lớn.

THANH KẸP NHÔM HÀNG KHÔNG – ĐỊNH VỊ CHÍNH XÁC

Các thanh kẹp được chế tạo từ nhôm hàng không vũ trụ.

📐 Độ phẳng đạt ±0,05mm, được kiểm tra bằng máy đo tọa độ CMM theo thông tin sản phẩm.

🎯 Lưỡi kẹp nhập khẩu có dung sai chiều dài ±0,25mm.

⏳ Tuổi thọ lưỡi kẹp được công bố ở mức 3 năm.

🔒 Cấu trúc thanh kẹp giúp giữ giấy ổn định trong quá trình vận chuyển qua khu vực cắt khuôn và bóc tách.

KHÓA KHÍ NÉN TRÊN VÀ DƯỚI – CỐ ĐỊNH KHUNG KHUÔN CHẮC CHẮN

Khung khuôn và tấm đáy được khóa bằng xi lanh khí nén SMC.

🔒 Cơ cấu khóa khí nén giúp hạn chế nguy cơ lắp đặt không đúng vị trí.

⚡ So với thao tác khóa thủ công, hệ thống hỗ trợ thao tác nhanh hơn.

🛡️ Đồng thời góp phần giảm những tổn thất có thể phát sinh do lỗi thao tác.

NÂNG KHÍ NÉN KHUNG BÓC TÁCH – GIẢM THAO TÁC THỦ CÔNG

Thiết bị nâng hạ khí nén tự động hỗ trợ nâng và đưa khung bóc tách phía trên về vị trí.

⬆️ Giúp tăng không gian thao tác bên trong máy.

💪 Giảm cường độ lao động cho người vận hành.

⏱️ Rút ngắn thời gian điều chỉnh khi thay đổi công việc.

📈 Hỗ trợ nâng cao hiệu quả sản xuất trong các dây chuyền thường xuyên chuyển đổi đơn hàng.

KHE HỞ KẸP PHỤ – HỖ TRỢ XỬ LÝ PHẾ PHẨM Ở MIỆNG KẸP

Khe hở của bộ kẹp phụ giúp điều khiển chính xác các hàng kẹp để xử lý phần phế phẩm ở khu vực miệng kẹp.

🎯 Cơ cấu giúp giải quyết những vấn đề liên quan đến phế liệu tại khu vực kẹp.

✨ Đồng thời hỗ trợ cải thiện hiệu quả bóc tách và chất lượng thành phẩm.

⚙️ Đây là chi tiết quan trọng đối với các công việc yêu cầu xử lý phế liệu chính xác sau cắt khuôn.

TRUYỀN ĐỘNG KHUNG BÓC TÁCH KIỂU KÉO – ỔN ĐỊNH KHI TẢI NẶNG

Hệ thống truyền động khung bóc tách sử dụng kết cấu kiểu kéo.

💪 Thiết kế tạo lực đòn bẩy mạnh và đồng đều.

📉 Giảm tác động và rung động trong quá trình bóc tách.

🚀 Hỗ trợ quá trình bóc tách tốc độ cao.

⚙️ Đồng thời đáp ứng yêu cầu xử lý tải trọng lớn một cách ổn định.

CẤU TRÚC BÓC TÁCH MỚI – TỐI ƯU CHO SẢN PHẨM NHIỀU LỚP

Khung bóc tách phía trên được nâng cấp để xử lý các sản phẩm nhiều lớp và cấu trúc phức tạp.

📐 Khung giữa được giữ cố định.

⬆️⬇️ Khung trên và khung dưới di chuyển lên xuống theo cấu trúc mới.

🎯 Thiết kế này giúp tăng độ chính xác và hiệu quả bóc tách.

📉 Đồng thời hỗ trợ giảm tiếng ồn, rung động và mài mòn trong quá trình vận hành.

⏳ Cấu trúc được thiết kế để hỗ trợ nâng cao độ bền của hệ thống bóc tách.

BỘ CẮT KHUÔN VÀ DẬP NÓNG – SERVO ĐIỀU KHIỂN LỰC 0,01MM

R130Q sử dụng động cơ servo để điều khiển lực cắt khuôn chính xác và ổn định.

🖥️ Áp lực có thể được điều khiển thông qua màn hình cảm ứng 18,5 inch và 10,4 inch.

🎯 Độ chính xác điều chỉnh lực đạt 0,01mm.

🔒 Khung kẹp và tấm cắt được khóa tự động bằng xi lanh khí nén SMC của Nhật Bản.

📍 Hệ thống lắp đặt định vị tâm giúp quá trình lắp khuôn nhanh và thuận tiện.

🧰 Dụng cụ phụ trợ cho phép sử dụng các khuôn có kích thước khác nhau.

📐 Bộ kẹp giấy dạng điều chỉnh hỗ trợ định vị giấy chính xác.

ĐƠN VỊ TÁCH – CHUYỂN ĐỔI LINH HOẠT THEO TỪNG ĐƠN HÀNG

Hệ thống tách được thiết kế để rút ngắn thời gian chuyển đổi công việc.

🎯 Định vị tâm đường giúp lắp đặt khung tách ở giữa nhanh chóng.

⚙️ Khung tách có thể được điều khiển bằng khí nén để lựa chọn sử dụng hoặc không sử dụng chức năng tách.

🧰 Các dụng cụ tháo lắp được sản xuất theo tiêu chuẩn, có thể sử dụng cho máy móc của nhiều hãng khác nhau theo thông tin sản phẩm.

🔄 Cấu trúc bóc tách mới với khung giữa cố định, khung trên và khung dưới di chuyển lên xuống giúp nâng cao độ chính xác và hiệu quả.

ĐƠN VỊ GIAO HÀNG – THU GOM LIÊN TỤC, TĂNG AN TOÀN

Bộ phận giao hàng được trang bị màn hình cảm ứng 10,4 inch.

🖥️ Người vận hành có thể điều khiển từng bộ phận của máy ngay tại khu vực giao hàng.

📦 Giá đựng giấy phụ trợ thực hiện chức năng cấp giấy liên tục bằng điện.

🛡️ Hệ thống bảo vệ an toàn quang điện được tích hợp tại khu vực thu gom giấy.

⚡ Cơ cấu này giúp hạn chế tình trạng giấy vô tình lọt vào khu vực nguy hiểm, đồng thời hỗ trợ bảo vệ người vận hành và thiết bị.

R130Q – GIẢI PHÁP CẮT KHUÔN KHỔ LỚN KẾT HỢP BÓC TÁCH PHẾ LIỆU

Với khổ giấy tối đa 1300×950mm, áp suất cắt khuôn tối đa 450 tấn và tốc độ lên đến 6500s/h, R130Q được thiết kế cho các dây chuyền cần xử lý vật liệu khổ lớn với yêu cầu cao về năng suất và khả năng bóc tách.

🎯 1285×935mm diện tích cắt khuôn tối đa.

⚙️ ±0,01mm dung sai gia công các chi tiết cốt lõi theo thông tin sản phẩm.

♻️ Cắt khuôn và bóc tách phế liệu trên cùng hệ thống.

🚀 Cấp liệu liên tục với chiều cao chồng giấy 1600mm.

🛡️ Hệ thống khóa khí nén và bảo vệ quang điện hỗ trợ an toàn vận hành.

📦 Cấu trúc giao hàng liên tục giúp duy trì dòng sản phẩm sau cắt.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	R130Q
Kích thước giấy	Tối thiểu. Tối đa 550 × 450mm . 1300×950mm
Thông số kỹ thuật giấy	Giấy bìa cứng: 0,1–3 mm; Giấy carton sóng: ≤4 mm; Giấy bìa cứng trắng: 90–2000 g/m²
Mép kẹp	9-17mm
Diện tích cắt khuôn tối đa	1285×935mm
Áp suất cắt khuôn tối đa	450 tấn
Tốc độ cắt khuôn tối đa	6500s/h
Chiều cao của đống vật liệu cấp liệu (bao gồm cả pallet)	1600mm
Chiều cao chồng hàng khi giao (bao gồm cả pallet)	1350mm
Kích thước tổng thể	7280×4680×2460mm
Yêu cầu cung cấp không khí	6-8 bar; 220 lít/phút
Công suất động cơ chính	15kW
Tổng công suất tối đa	26kW
Tổng trọng lượng (bao gồm cả bàn đạp chân)	30 tấn

LIÊN HỆ TƯ VẤN VÀ BÁO GIÁ R130Q

R130Q là lựa chọn phù hợp cho dây chuyền cần kết hợp cắt khuôn khổ lớn, bóc tách phế liệu, cấp liệu liên tục và thu gom thành phẩm tự động trong cùng một hệ thống.

📞 Liên hệ ngay để được tư vấn cấu hình R130Q và báo giá chi tiết.

📩 Cung cấp loại vật liệu, khổ giấy, độ dày, sản lượng và yêu cầu bóc tách để được tư vấn phương án thiết bị phù hợp với dây chuyền thực tế.
