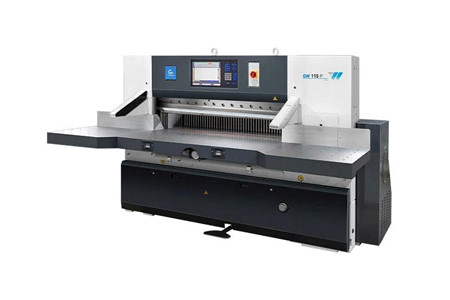

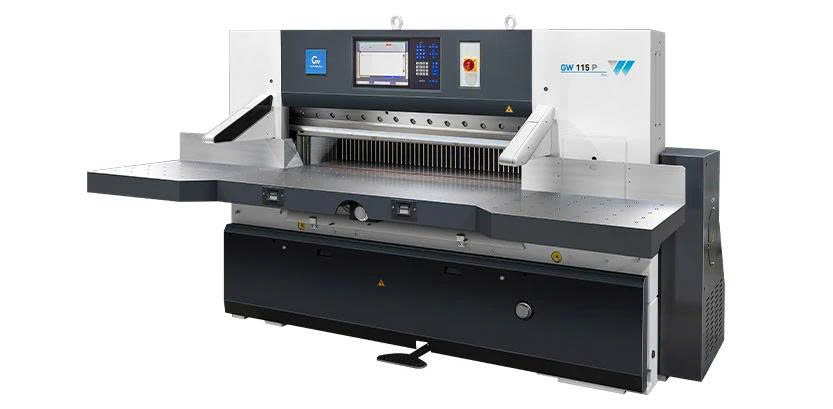

Máy cắt giấy chính xác GW115P

MÁY CẮT GIẤY CHÍNH XÁC GW115P – ĐỊNH VỊ SERVO YASKAWA, CẮT KHỔ LỚN CHÍNH XÁC CAO

Máy cắt giấy chính xác GW115P là dòng máy cắt giấy khổ lớn được phát triển tập trung vào khả năng định vị nhanh, độ chính xác cao, kết cấu ổn định và vận hành thuận tiện. Máy được trang bị động cơ cấp giấy servo Yaskawa của Nhật Bản, hệ thống truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom và hệ thống điều khiển cảm ứng thân thiện.

Với chiều dài và chiều rộng cắt tối đa 1150mm, chiều cao cắt lên đến 165mm, tốc độ cắt 45 lần/phút và độ chính xác ±0,1mm, GW115P hướng đến những yêu cầu gia công giấy khổ lớn cần sự ổn định trong từng chu kỳ cắt.

🎯 Định vị servo chính xác: Động cơ cấp giấy servo Yaskawa hỗ trợ định vị nhanh và chính xác cao.

⚙️ Kết cấu máy ổn định: Khung máy dạng tách rời kết hợp kết cấu khung giàn giúp thuận tiện cho lắp đặt, điều chỉnh và bảo trì.

🚀 Hiệu suất cắt cao: Cấu trúc truyền động bánh răng trục vít hỗ trợ tốc độ cắt lên đến 45 lần/phút.

🖥️ Điều khiển trực quan: Màn hình cảm ứng 15 inch giúp thiết lập và vận hành máy thuận tiện.

---

ĐỊNH VỊ SERVO YASKAWA – NHANH, CHÍNH XÁC, ỔN ĐỊNH

🎯 GW115P sử dụng động cơ servo Yaskawa của Nhật Bản cho hệ thống cấp giấy, giúp đạt khả năng định vị nhanh và độ chính xác cao.

⚡ Hệ thống servo kiểm soát chuyển động cấp giấy chính xác, hỗ trợ đưa chồng giấy đến đúng vị trí trước khi thực hiện chu kỳ cắt.

📐 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính cùng vít me bi chính xác, tạo nền tảng cho chuyển động ổn định và khả năng định vị lặp lại.

🚀 Sự kết hợp giữa servo và cơ cấu cấp giấy chính xác giúp GW115P đáp ứng tốt các công việc yêu cầu thao tác nhanh nhưng vẫn phải duy trì độ chính xác trong từng lần cấp giấy.

---

CẤU TRÚC KHUNG TÁCH RỜI – TỐI ƯU ĐỘ CHÍNH XÁC VÀ BẢO TRÌ

🏗️ Khung máy GW115P sử dụng cấu trúc tách rời, một thiết kế phổ biến trên các dòng máy cắt giấy công nghiệp.

📐 Kết cấu này giúp cải thiện hiệu quả độ chính xác khi cắt, đồng thời tạo điều kiện thuận lợi cho quá trình kiểm tra, điều chỉnh và bảo trì.

🔧 Toàn bộ máy còn sử dụng kết cấu khung giàn, giúp việc lắp đặt và điều chỉnh máy thuận tiện hơn.

💪 Kết cấu chắc chắn giúp máy duy trì độ ổn định cần thiết khi xử lý chồng giấy lớn và làm việc trong môi trường sản xuất liên tục.

---

XỬ LÝ RUNG ĐỘNG LÃO HÓA – DUY TRÌ ĐỘ ỔN ĐỊNH LÂU DÀI

🛠️ Các bộ phận lớn của máy được xử lý bằng phương pháp rung động lão hóa nhằm hạn chế biến dạng sau thời gian vận hành lâu dài.

📏 Đây là yếu tố quan trọng đối với máy cắt giấy khổ lớn, bởi độ ổn định của kết cấu cơ khí có ảnh hưởng trực tiếp đến khả năng duy trì độ chính xác cắt.

⏳ Thiết kế hướng đến sự ổn định lâu dài, giúp GW115P đáp ứng yêu cầu vận hành liên tục trong môi trường sản xuất chuyên nghiệp.

---

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 15 INCH

🖥️ GW115P được trang bị màn hình cảm ứng công nghiệp 15 inch, mang đến giao diện điều khiển trực quan và thuận tiện.

⚡ Người vận hành có thể thực hiện các thiết lập và chức năng của máy trực tiếp trên màn hình thông qua thao tác chạm.

📊 Hệ thống hỗ trợ thiết lập công việc nhanh chóng và theo dõi trạng thái vận hành theo thời gian thực.

🔍 Chức năng tự chẩn đoán tích hợp giúp hỗ trợ phát hiện các trạng thái bất thường, giảm thời gian dừng máy và duy trì hiệu quả sản xuất.

👨‍💻 Giao diện điều khiển được thiết kế theo hướng đơn giản, trực quan và dễ sử dụng, phù hợp với nhu cầu vận hành hàng ngày.

---

MÀN HÌNH AUO VÀ MÁY TÍNH CÔNG NGHIỆP ĐÀI LOAN

🖥️ Màn hình sử dụng sản phẩm của AU, nhà sản xuất màn hình LCD của Đài Loan, nhằm đáp ứng yêu cầu về độ bền và tuổi thọ sử dụng.

💻 Máy tính điều khiển sử dụng máy tính công nghiệp từ Đài Loan, được thiết kế hướng đến hiệu năng và độ ổn định cao.

🔗 Hệ thống có khả năng giao tiếp đa máy và quản lý máy tính từ xa theo thông tin sản phẩm.

🎛️ Màn hình điều khiển được thiết kế thân thiện, giúp người vận hành dễ dàng tiếp cận các chức năng và thông số cần thiết.

---

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ GW115P sử dụng hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử.

🎯 Cơ chế này hỗ trợ định vị dao cắt chính xác và chuyển động trơn tru trong quá trình vận hành.

🔧 Hệ thống được thiết kế nhằm nâng cao độ chính xác định vị, tăng cường an toàn vận hành, giảm hao mòn cơ học và hỗ trợ kéo dài tuổi thọ thiết bị.

🚀 Cấu trúc truyền động hiệu quả giúp máy đạt tần số cắt 45 lần/phút, đáp ứng yêu cầu sản xuất cần tốc độ xử lý ổn định.

---

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 GW115P được trang bị hệ thống truyền động thủy lực kép kết hợp mạch thủy lực được tối ưu hóa.

🔄 Hệ thống mang lại khả năng cắt mạnh mẽ, áp suất ổn định và chuyển động chính xác trong từng chu kỳ.

⚙️ Thiết kế thủy lực tích hợp giúp giảm ứng suất cơ học lên các bộ phận quan trọng.

🔧 Mạch thủy lực tối ưu cũng góp phần giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

---

HỆ THỐNG THỦY LỰC TĂNG ÁP NHANH – KIỂM SOÁT ÁP SUẤT LINH HOẠT

💧 Phần thủy lực sử dụng hệ thống tăng áp nhanh nhằm hỗ trợ quá trình tạo áp suất ổn định.

🎛️ Theo thông tin sản phẩm, áp suất đáp ứng chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp.

🖥️ Việc điều chỉnh áp suất được thực hiện thông qua giao diện màn hình cảm ứng theo cấu hình được cung cấp.

🛡️ Hệ thống được thiết kế nhằm hỗ trợ khả năng kiểm soát lực kẹp phù hợp với từng công việc và duy trì sự ổn định trong quá trình cắt.

---

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ BỀN

✨ Bàn khí và bàn bên được mạ crom chính xác, tạo ra bề mặt nhẵn, chống mài mòn và hỗ trợ giảm ma sát trong quá trình xử lý vật liệu.

📄 Bề mặt bàn ổn định giúp người vận hành dễ dàng di chuyển và căn chỉnh chồng giấy.

🎯 Khả năng giảm ma sát hỗ trợ định vị chính xác, góp phần nâng cao độ chính xác khi cắt.

💨 Bệ làm việc còn được trang bị cấu trúc thổi khí, tạo điều kiện thuận lợi cho việc đẩy và cấp giấy.

---

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – TRUYỀN LỰC ỔN ĐỊNH

🔩 Cụm thanh truyền được gia cường nhằm đảm bảo khả năng truyền lực chính xác dưới tải trọng cắt cao.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức lên các bộ phận quan trọng.

⚙️ Thiết kế này góp phần nâng cao độ tin cậy trong quá trình vận hành và giảm yêu cầu bảo trì.

---

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – XỬ LÝ CHỒNG GIẤY DỄ DÀNG

💨 Bàn làm việc được tích hợp các quả cầu khí giúp giảm ma sát giữa chồng giấy và bề mặt bàn.

📦 Nhờ đó, người vận hành có thể di chuyển các chồng giấy nặng dễ dàng hơn.

🎯 Thiết kế này hỗ trợ định vị chồng giấy chính xác, giảm sức lực cần thiết trong quá trình thao tác và nâng cao hiệu quả làm việc.

---

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – BẢO VỆ NGƯỜI VẬN HÀNH

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái máy và tự động khóa cơ cấu dao khi phát hiện lỗi hoặc điều kiện bất thường.

⚠️ Cơ chế này giúp ngăn ngừa chuyển động ngoài ý muốn của dao trong những tình huống không phù hợp.

🛡️ Nhờ đó, hệ thống tăng cường khả năng bảo vệ người vận hành và thiết bị trong quá trình sử dụng.

---

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – GIẢM RUNG, TĂNG ĐỘ CỨNG VỮNG

🏗️ Khung máy được chế tạo từ khuôn đúc cát nhựa nguyên khối, tạo nên kết cấu chịu lực cao và độ cứng vững tốt.

📐 Kết cấu chắc chắn giúp giảm thiểu rung động trong quá trình hoạt động.

🎯 Độ ổn định của khung máy góp phần duy trì độ chính xác cắt đáng tin cậy trong quá trình vận hành.

⏳ Kết hợp với quy trình xử lý rung động lão hóa cho các bộ phận lớn, GW115P được thiết kế hướng đến khả năng duy trì ổn định trong thời gian dài.

---

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ Hệ thống điều khiển điện được thiết kế theo dạng mô-đun, kết hợp kiến trúc an toàn hai kênh.

🛡️ Các chức năng an toàn quan trọng được giám sát liên tục, hỗ trợ phản hồi nhanh khi xảy ra trạng thái bất thường.

🔧 Thiết kế mô-đun giúp đơn giản hóa quá trình kiểm tra, xử lý sự cố và bảo trì.

🔌 Các bộ phận điều khiển điện áp thấp chính của máy sử dụng các thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON theo thông tin sản phẩm.

---

NGUỒN MEAN WELL – DUY TRÌ ĐIỆN ÁP ĐIỀU KHIỂN ỔN ĐỊNH

🔋 Phần điều khiển máy tính được cấp nguồn bằng bộ nguồn chuyển mạch Mean Well (MW).

⚡ Hệ thống nguồn được thiết kế nhằm duy trì sự ổn định của nguồn điện cung cấp cho bộ điều khiển.

🛡️ Theo thông tin sản phẩm, nguồn Mean Well hỗ trợ bảo vệ phần điều khiển máy tính và hạn chế nguy cơ hư hỏng do nguồn điện quá tải.

---

BÔI TRƠN TỰ ĐỘNG – GIẢM BẢO TRÌ, HỖ TRỢ KÉO DÀI TUỔI THỌ

🛢️ Hệ thống bôi trơn tự động phân phối dầu với lượng chính xác theo định kỳ.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo 90% các bộ phận cốt lõi được bôi trơn đúng cách.

🔧 Việc tự động hóa quá trình bôi trơn giúp giảm thao tác bảo trì thủ công, hỗ trợ các bộ phận chuyển động hoạt động ổn định và góp phần kéo dài tuổi thọ máy.

---

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG CHỊU TẢI

🎯 GW115P sử dụng vít me bi cán nguội chính xác kết hợp với các thanh dẫn hướng chịu tải nặng có bề mặt được gia công chính xác.

📏 Hệ thống này tạo ra chuyển động mượt mà và hỗ trợ độ chính xác định vị lặp lại.

💪 Ray dẫn hướng có độ cứng vững phù hợp với quá trình cấp giấy và di chuyển chồng giấy trong điều kiện tải trọng cao.

🔩 Cơ cấu cấp giấy dạng khung, ray dẫn hướng tuyến tính và vít me bi chính xác phối hợp với nhau để tạo nền tảng định vị ổn định cho toàn bộ quá trình cắt.

---

CƠ CẤU GẮN DAO KIỂU MÓC – THAY DAO NHANH, THUẬN TIỆN

🔧 GW115P sử dụng cấu trúc gắn dao kiểu móc, giúp quá trình thay dao trở nên đơn giản và thuận tiện hơn.

⏱️ Thiết kế này hỗ trợ rút ngắn thao tác khi cần thay thế hoặc bảo dưỡng lưỡi dao.

🛠️ Bộ phận cắt đồng thời được trang bị hệ thống bôi trơn tự động, hỗ trợ duy trì hiệu suất làm việc và tuổi thọ của thiết bị.

---

HỆ THỐNG AN TOÀN NHIỀU LỚP – BẢO VỆ TRONG QUÁ TRÌNH VẬN HÀNH

🛡️ GW115P được trang bị cấu trúc bảo vệ lưỡi dao tích hợp cùng 10 bộ lưới chắn sáng độ tin cậy cao theo thông tin sản phẩm.

🚨 Hệ thống này hỗ trợ giám sát khu vực làm việc và tăng cường bảo vệ người vận hành.

🔒 Cấu trúc bảo vệ lưng dao được thiết kế nhằm hạn chế nguy cơ hư hỏng máy móc do thao tác sai.

⚙️ Sự kết hợp giữa bảo vệ dao, khóa dao điện tử và hệ thống lưới chắn sáng tạo nên nhiều lớp bảo vệ trong quá trình vận hành.

---

THÔNG SỐ CÀI ĐẶT

Thông số	Giá trị
Loại	1150
Chiều dài máy	2500/2600mm
Chiều rộng máy	2680/3150mm
Chiều cao máy	1680mm
Chiều dài đế máy	750mm
Chiều rộng nền móng máy	750mm
Độ dày nền máy	200mm
Máy có chiều rộng bằng một nửa.	978mm
Trọng lượng tịnh	3,5 tấn
Tổng trọng lượng	4,046 tấn
Kích thước đóng gói	265015002000mm

---

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW115P
Chiều dài cắt tối đa	1150mm
Chiều rộng cắt tối đa	1150mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1605mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	45KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1390mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

---

THÔNG SỐ CẤU HÌNH

Thông số	Giá trị
Loại	GW115P
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

---

MÀN TRÌNH DIỄN CHÍNH – 18 ĐIỂM NỔI BẬT CỦA GW115P

🔹 1. Cơ cấu cấp giấy: Cấu trúc dạng khung có độ chính xác và độ cứng vững cao, trang bị ray dẫn hướng tuyến tính và vít me bi không khe hở có độ chính xác cao.

🔹 2. Màn hình AU: Sử dụng sản phẩm của AU, nhà sản xuất màn hình LCD của Đài Loan.

🔹 3. Máy tính công nghiệp: Sử dụng máy tính công nghiệp từ Đài Loan, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

🔹 4. Màn hình điều khiển: Thiết kế thân thiện với người dùng, hỗ trợ thao tác thuận tiện.

🔹 5. Động cơ cấp giấy: Sử dụng động cơ servo Yaskawa của Nhật Bản, hướng đến độ chính xác cao và định vị nhanh.

🔹 6. Bộ nguồn Mean Well: Bộ nguồn chuyển mạch Mean Well (MW) cung cấp nguồn điện ổn định cho phần điều khiển máy tính.

🔹 7. Thiết bị điện áp thấp: Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON theo thông tin sản phẩm.

🔹 8. Hệ thống thủy lực: Sử dụng hệ thống tăng áp nhanh, áp suất được mô tả là đáp ứng chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ để điều chỉnh áp suất vô cấp theo cấu hình được cung cấp.

🔹 9. Kết cấu khung giàn: Thuận tiện cho quá trình lắp đặt và điều chỉnh máy.

🔹 10. Khung máy tách rời: Hỗ trợ độ chính xác cắt và thuận tiện cho công tác bảo trì.

🔹 11. Bệ làm việc mạ crom: Hỗ trợ giảm yêu cầu bảo trì và kéo dài thời gian sử dụng bề mặt bàn.

🔹 12. Cấu trúc thổi khí: Hỗ trợ đẩy và cấp giấy thuận tiện hơn.

🔹 13. Bảo vệ lưỡi dao: Cấu trúc bảo vệ lưỡi dao tích hợp cùng 10 bộ lưới chắn sáng độ tin cậy cao.

🔹 14. Bảo vệ lưng dao: Cấu trúc bảo vệ độc đáo giúp hạn chế hư hỏng do vận hành sai.

🔹 15. Xử lý rung động lão hóa: Các bộ phận lớn của máy được xử lý rung động lão hóa nhằm hạn chế biến dạng sau thời gian sử dụng lâu dài.

🔹 16. Truyền động bánh răng trục vít: Cấu trúc truyền động hiệu quả cho phép tần số cắt đạt 45 lần/phút.

🔹 17. Gắn dao kiểu móc: Giúp thay dao đơn giản và thuận tiện.

🔹 18. Bôi trơn tự động: Bộ phận cắt được trang bị hệ thống bôi trơn tự động nhằm hỗ trợ hiệu suất làm việc và tuổi thọ thiết bị.

---

GW115P – GIẢI PHÁP CẮT KHỔ LỚN CHÍNH XÁC CHO SẢN XUẤT CHUYÊN NGHIỆP

GW115P được xây dựng quanh những yếu tố quan trọng của một máy cắt giấy khổ lớn: định vị servo chính xác, kết cấu cơ khí ổn định, truyền động bánh răng trục vít, thủy lực kép, điều khiển cảm ứng, bàn khí mạ crom và hệ thống an toàn nhiều lớp.

📏 Khổ cắt tối đa: 1150 × 1150mm.

🎯 Độ chính xác khi cắt: ±0,1mm.

🚀 Tốc độ cắt: 45 lần/phút.

📦 Chiều cao cắt tối đa: 165mm.

⚡ Tốc độ nạp giấy tối đa: 24m/phút.

🇯🇵 Động cơ cấp giấy: Servo Yaskawa của Nhật Bản.

🖥️ Điều khiển: Màn hình cảm ứng 15 inch.

GW115P phù hợp với doanh nghiệp đang tìm kiếm một hệ thống cắt giấy khổ lớn tập trung vào độ chính xác, tốc độ định vị, độ ổn định cơ khí và sự thuận tiện khi vận hành.

📞 Liên hệ ngay để được tư vấn cấu hình GW115P phù hợp với loại giấy, khổ giấy và yêu cầu sản xuất thực tế của doanh nghiệp.
