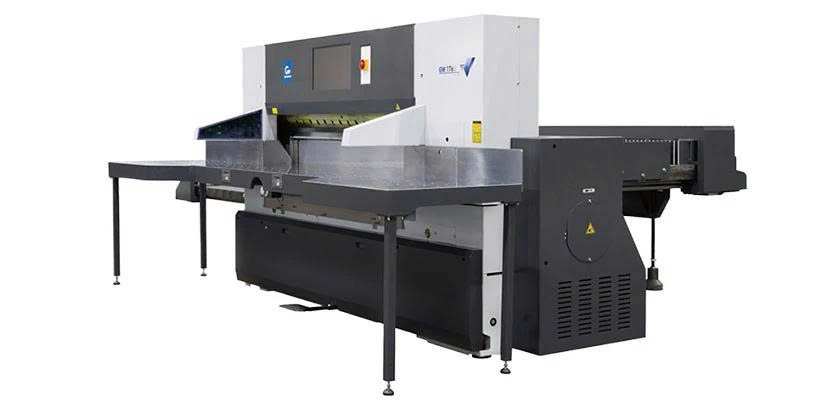

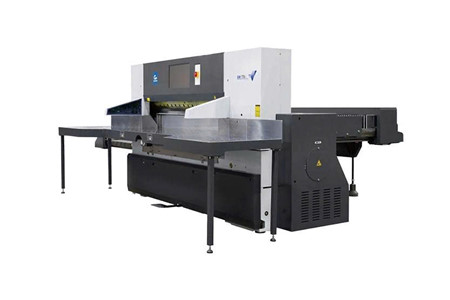

Máy cắt giấy GW176G

MÁY CẮT GIẤY GW176G – KHỔ CẮT 1760MM, ĐỘ CHÍNH XÁC ±0,1MM, ĐIỀU KHIỂN THÔNG MINH

GW176G là dòng máy cắt giấy khổ lớn được thiết kế cho các yêu cầu sản xuất chuyên nghiệp, tập trung vào độ chính xác, khả năng vận hành ổn định và sự thuận tiện trong quá trình sử dụng.

Với chiều rộng cắt tối đa 1760mm, chiều dài cắt tối đa 2000mm, chiều cao cắt tối đa 165mm và độ chính xác đạt ±0,1mm, GW176G đáp ứng tốt các công việc gia công giấy khổ lớn, chồng giấy dày và những đơn hàng yêu cầu độ chính xác cao.

Máy tích hợp hệ thống điều khiển màn hình cảm ứng 22 inch, truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom, bàn bóng khí, vít me bi chính xác, hệ thống điều khiển điện thông minh và quy trình CIP4, tạo nên một giải pháp cắt đồng bộ cho môi trường sản xuất hiện đại.

AN TOÀN TÍCH HỢP – BẢO VỆ NGƯỜI VẬN HÀNH

🛡️ GW176G được trang bị cấu trúc bảo vệ lưỡi dao tích hợp kết hợp với màn chắn ánh sáng an toàn có độ tin cậy cao, giúp bảo vệ khu vực thao tác trong quá trình cắt.

⚡ Màn chắn ánh sáng đa tia liên tục giám sát khu vực cắt và lập tức dừng chuyển động của máy khi phát hiện sự xâm nhập vào vùng bảo vệ.

🔒 Cấu trúc bảo vệ phía sau dao cũng được thiết kế để hạn chế nguy cơ hư hỏng máy móc do thao tác sai.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp 22 inch mang đến không gian hiển thị rộng, rõ ràng và trực quan, giúp người vận hành dễ dàng theo dõi trạng thái máy.

⚙️ Nền tảng điều khiển tiên tiến hỗ trợ thiết lập công việc nhanh chóng, quản lý sản xuất thông minh và giám sát máy móc theo thời gian thực.

🔎 Các chức năng tự chẩn đoán và bảo vệ tích hợp hỗ trợ phát hiện trạng thái bất thường, giảm thời gian ngừng hoạt động và duy trì hiệu suất sản xuất.

🧑‍💻 Thiết kế HMI lấy người dùng làm trung tâm giúp thao tác thuận tiện, phù hợp với nhu cầu vận hành thường xuyên.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, hỗ trợ định vị dao chính xác và tạo chuyển động ổn định.

🎯 So với các hệ thống cam cơ khí thông thường, thiết kế này được mô tả là mang lại độ chính xác định vị cao hơn, vận hành mượt hơn và giảm mài mòn cơ học.

🔧 Cơ cấu truyền động giúp duy trì sự ổn định trong quá trình cắt và hỗ trợ kéo dài tuổi thọ các bộ phận cơ khí.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Hệ thống truyền động thủy lực kép mang lại hiệu suất cắt mạnh mẽ, kiểm soát áp suất ổn định và khả năng vận hành đáng tin cậy.

🔧 Thiết kế thủy lực tích hợp giúp các cơ cấu hoạt động trơn tru, chính xác và giảm ứng suất cơ học lên những bộ phận quan trọng.

⚡ Mạch thủy lực được tối ưu hóa nhằm cải thiện hiệu quả hoạt động, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

BÀN KHÍ MẠ CROM CHÍNH XÁC – BỀ MẶT BỀN, DI CHUYỂN MƯỢT

✨ Bàn chính và bàn phụ được trang bị bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền cao.

📐 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát trong quá trình xử lý vật liệu, hỗ trợ định vị chồng giấy chính xác.

🎯 Thiết kế bàn làm việc góp phần duy trì độ chính xác cắt và hiệu suất ổn định trong thời gian dài.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY DỄ DÀNG

💨 Bàn làm việc được tích hợp các quả cầu khí giúp giảm đáng kể ma sát giữa chồng giấy và mặt bàn.

📦 Người vận hành có thể di chuyển các chồng giấy nặng dễ dàng hơn, giảm sức lực khi căn chỉnh và đưa vật liệu vào vị trí cắt.

🎯 Giải pháp này hỗ trợ nâng cao độ chính xác định vị, giảm mệt mỏi cho người vận hành và cải thiện hiệu quả sản xuất.

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – ỔN ĐỊNH KHI CẮT TẢI CAO

🔩 Cụm thanh truyền được gia cường để đáp ứng điều kiện cắt với tải trọng lớn, đảm bảo truyền lực ổn định và chính xác trong toàn bộ chu kỳ.

🛡️ Cơ chế bảo vệ quá tải giúp bảo vệ các bộ phận cắt quan trọng khỏi lực quá mức và những tác động bất thường.

🔧 Thiết kế này hỗ trợ nâng cao độ tin cậy lâu dài và giảm yêu cầu bảo trì.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – HẠN CHẾ CHUYỂN ĐỘNG NGOÀI Ý MUỐN

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái hoạt động của máy.

⚡ Khi phát hiện lỗi hoặc điều kiện bất thường, hệ thống có thể tự động khóa cơ cấu dao, hạn chế chuyển động ngoài ý muốn.

🛡️ Tính năng này góp phần bảo vệ người vận hành, thiết bị và tăng cường an toàn trong quá trình sử dụng.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – CỨNG VỮNG, GIẢM RUNG ĐỘNG

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

🔩 Kết cấu chắc chắn giúp tăng độ cứng vững và duy trì độ ổn định kích thước lâu dài.

🎯 Cấu trúc này giúp hạn chế rung động trong quá trình hoạt động, hỗ trợ độ chính xác cắt và duy trì hiệu suất ổn định ngay cả trong môi trường sản xuất có cường độ cao.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ GW176G sử dụng hệ thống điều khiển điện hiện đại hướng đến độ tin cậy, an toàn và ổn định trong quá trình vận hành.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bởi kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và phản ứng nhanh khi xuất hiện điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình chẩn đoán lỗi và bảo trì, hỗ trợ giảm thời gian ngừng hoạt động.

🔌 Các bộ phận điều khiển điện áp thấp chính sử dụng linh kiện nhập khẩu từ OMRON, Panasonic, Schneider, EATON và các thương hiệu khác theo thông tin sản phẩm.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT CƠ KHÍ

🛢️ Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn, tự động cung cấp dầu theo định kỳ và với lượng phù hợp.

⚙️ Việc duy trì điều kiện bôi trơn tốt giúp giảm ma sát, hạn chế mài mòn và hỗ trợ các bộ phận cơ khí hoạt động ổn định.

🔧 Theo thông tin sản phẩm, hệ thống có khả năng đảm bảo 90% các bộ phận cốt lõi được bôi trơn đúng cách, qua đó hỗ trợ kéo dài tuổi thọ thiết bị.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

📐 Trục vít me bi cấp giấy được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, hỗ trợ độ ổn định và độ chính xác cao.

⚙️ Các thanh dẫn giấy được cố định bằng kỹ thuật ghép rãnh gia công chính xác, giúp duy trì độ chính xác bền bỉ và chuyển động êm ái ngay cả khi chịu tải.

🎯 Hệ thống tạo nền tảng cho quá trình cấp giấy ổn định và định vị chính xác trong suốt chu kỳ làm việc.

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4 – TỰ ĐỘNG HÓA QUY TRÌNH CẮT

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động chương trình cắt trực tiếp từ hệ thống chuẩn bị in và in ấn.

🔄 Trình tự cắt, kích thước và thông tin công việc có thể được truyền tự động, hạn chế thao tác nhập dữ liệu thủ công.

⏱️ Việc giảm thời gian thiết lập và hạn chế lỗi thao tác giúp hỗ trợ tăng tính nhất quán khi xử lý nhiều công việc.

KẾT NỐI CIP4 THÔNG MINH

🔗 Hệ thống có khả năng kết nối với quy trình chuẩn bị in và in hiện đại, tự động tạo chương trình cắt từ dữ liệu CIP4/JDF theo mô tả sản phẩm.

🚀 Tính năng này hỗ trợ thay đổi công việc nhanh hơn và giảm sự phụ thuộc vào thao tác thủ công.

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRÌNH TỰ TRƯỚC KHI SẢN XUẤT

🖥️ Trước khi bắt đầu sản xuất, hệ thống điều khiển mô phỏng đồ họa toàn bộ trình tự cắt trong thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước trước khi thực hiện, hỗ trợ hạn chế lỗi thiết lập và giảm nguy cơ lãng phí vật liệu.

🎯 Đây là tính năng hữu ích đối với những công việc có trình tự cắt phức tạp hoặc yêu cầu kiểm tra kỹ trước khi sản xuất.

KIỂM SOÁT ÁP SUẤT THÔNG MINH – THIẾT LẬP NHANH, HIỆU SUẤT ỔN ĐỊNH

🎛️ Áp suất có thể được điều khiển trực tiếp từ giao diện HMI, giúp người vận hành dễ dàng thiết lập theo từng công việc.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại nhanh chóng, hỗ trợ rút ngắn thời gian thiết lập.

📊 Cách vận hành này giúp duy trì hiệu suất nhất quán giữa các công việc và người vận hành khác nhau.

CHỨC NĂNG CẮT BỎ QUA – LINH HOẠT CHO CÔNG VIỆC PHỨC TẠP

⏭️ Chức năng cắt bỏ qua cho phép người vận hành bỏ qua các bước cắt không cần thiết trong chương trình mà không làm thay đổi trình tự cắt ban đầu.

⚙️ Tính năng này giúp tăng tính linh hoạt khi xử lý những công việc phức tạp, đồng thời hỗ trợ giảm thời gian thiết lập và nâng cao hiệu quả sản xuất.

TÍCH HỢP THỦY LỰC – ÁP SUẤT ỔN ĐỊNH, TẢN NHIỆT HIỆU QUẢ

💧 Máy sử dụng bơm thủy lực bằng nhôm nhập khẩu từ Ý, có khả năng tản nhiệt nhanh và hỗ trợ duy trì áp suất ổn định.

⚙️ Thiết kế hai kênh, hai mạch được mô tả là mang lại lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống, đồng thời hỗ trợ giảm hao mòn máy móc.

🛡️ Theo thông tin sản phẩm, hệ thống tạo áp suất thứ cấp nhanh chóng đạt tiêu chuẩn CE nhằm hỗ trợ an toàn vận hành.

🍎 Nguồn sản phẩm cũng đề cập đến thử nghiệm áp lực với táo để minh họa khả năng duy trì hiệu suất ổn định của hệ thống tạo áp suất. Đây là mô tả từ tài liệu sản phẩm.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	GW176G
Chiều dài cắt tối đa	2000mm
Chiều rộng cắt tối đa	1760mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	35mm
Cắt tối thiểu (với kẹp giả)	120mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	2620mm
Chiều dài bàn phụ (tùy chọn)	750mm
Chiều rộng bàn phụ (tùy chọn)	1000mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	70KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1995mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	30m/phút
Nguồn điện chính	7,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	4mm²
Trọng lượng tịnh	6,35 tấn
Tổng trọng lượng	6,9 tấn
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Thông số
Loại	GW176G
Tốc độ nạp giấy tối đa	30 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	22 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

GW176G – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO SẢN XUẤT CHÍNH XÁC

GW176G tập trung vào những yêu cầu quan trọng của sản xuất giấy khổ lớn: khổ cắt rộng, độ chính xác cao, vận hành ổn định và kiểm soát thông minh.

📐 Chiều rộng cắt tối đa 1760mm cùng chiều dài cắt tối đa 2000mm giúp máy đáp ứng các công việc gia công khổ lớn.

🎯 Độ chính xác cắt ±0,1mm hỗ trợ yêu cầu cao về chất lượng thành phẩm.

💪 Hệ thống thủy lực kép cung cấp lực cắt mạnh và kiểm soát áp suất ổn định.

🖥️ Màn hình cảm ứng 22 inch giúp người vận hành dễ dàng thiết lập và giám sát công việc.

💨 Bàn khí mạ crom kết hợp bàn bóng khí hỗ trợ di chuyển, căn chỉnh và định vị chồng giấy thuận tiện.

🛡️ Hệ thống bảo vệ dao, màn chắn ánh sáng và khóa dao điện tử tăng cường an toàn trong quá trình vận hành.

🛢️ Bôi trơn tự động, khung đúc nguyên khối, vít me bi chính xác và ray dẫn hướng tạo nền tảng cho quá trình làm việc ổn định.

📞 Nếu doanh nghiệp của bạn đang cần một máy cắt giấy khổ lớn với độ chính xác cao, khả năng xử lý chồng giấy lớn và hệ thống điều khiển hiện đại, hãy liên hệ ngay để được tư vấn cấu hình GW176G phù hợp với nhu cầu sản xuất thực tế.
