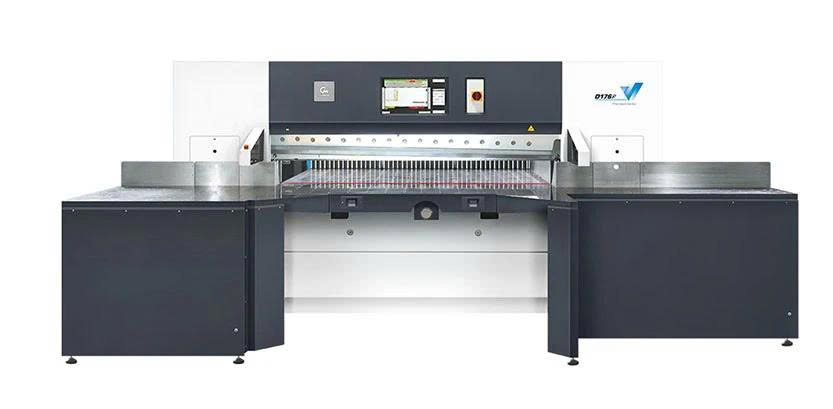

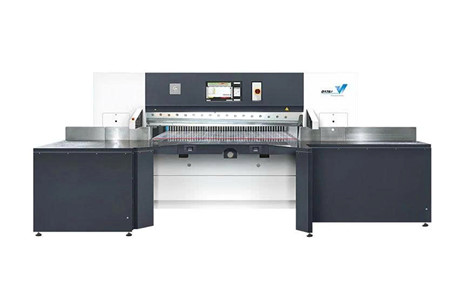

Máy cắt giấy kiểu giáng D176T với bánh răng trục vít kép

MÁY CẮT GIẤY KIỂU GIÁNG D176T VỚI BÁNH RĂNG TRỤC VÍT KÉP – KHỔ CẮT 1760MM, ĐỘ CHÍNH XÁC ±0,1MM

D176T là dòng máy cắt giấy khổ lớn được phát triển theo hướng điều khiển thông minh, truyền động bánh răng trục vít kép và khả năng xử lý vật liệu có độ dày cao. Máy kết hợp hệ thống thủy lực kép, bàn khí mạ crom, vít me bi chính xác, ray dẫn hướng chịu tải nặng cùng màn hình cảm ứng công nghiệp, tạo nên một giải pháp cắt giấy hướng đến độ chính xác và hiệu quả vận hành cao.

Với chiều rộng cắt tối đa 1760mm, chiều dài cắt tối đa 2000mm, chiều cao cắt tối đa 165mm và độ chính xác cắt ±0,1mm, D176T phù hợp với các yêu cầu xử lý giấy, bìa cứng và vật liệu dạng tấm có kích thước lớn.

Đặc biệt, hệ thống truyền động bánh răng trục vít kép kết hợp cam điện tử giúp kiểm soát chuyển động dao ổn định, trong khi hệ thống điều khiển điện thông minh và giao diện dữ liệu mở hỗ trợ khả năng kết nối với các hệ thống quản lý sản xuất của doanh nghiệp.

🏆 HỆ ĐIỀU HÀNH VỚI QUYỀN SỞ HỮU TRÍ TUỆ ĐỘC LẬP

D176T được giới thiệu với hệ điều hành do nhà sản xuất phát triển và sở hữu quyền sở hữu trí tuệ độc lập.

🧠 Hệ điều hành riêng: Được phát triển phục vụ trực tiếp cho hệ thống máy cắt giấy.

🔐 Quyền sở hữu trí tuệ độc lập: Theo thông tin sản phẩm, hệ điều hành đã được chứng nhận trên toàn quốc và có các quyền sở hữu trí tuệ độc lập.

⚙️ Tối ưu cho thiết bị: Giao diện và chức năng điều khiển được xây dựng dựa trên đặc thù vận hành của máy.

🌐 GIAO DIỆN DỮ LIỆU MỞ – SẴN SÀNG KẾT NỐI MES, ERP

Một trong những điểm nổi bật của D176T là giao diện dữ liệu mở, tạo điều kiện kết nối máy với hệ thống quản lý sản xuất của doanh nghiệp.

🔗 Kết nối MES: Hỗ trợ kết nối với hệ thống quản lý sản xuất MES của khách hàng.

💻 Kết nối ERP: Có khả năng tích hợp với hệ thống ERP theo cấu trúc giao tiếp của doanh nghiệp.

📊 Quản lý dữ liệu thuận tiện: Tạo nền tảng cho việc trao đổi dữ liệu giữa thiết bị và hệ thống quản lý.

🏭 Phù hợp sản xuất hiện đại: Hỗ trợ định hướng kết nối thiết bị trong môi trường sản xuất số hóa.

📱 MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

D176T được trang bị màn hình cảm ứng công nghiệp 22 inch kết hợp hệ thống nhúng tự phát triển, mang đến không gian thao tác lớn và trực quan.

🖥️ Màn hình 22 inch: Hiển thị rõ ràng các thông tin và trạng thái vận hành.

🎛️ Giao diện thân thiện: Các thiết lập và chức năng được thiết kế để thao tác trực tiếp bằng màn hình cảm ứng.

🔎 Tự chẩn đoán lỗi: Hệ thống hỗ trợ hiển thị lỗi bằng hình ảnh và văn bản, giúp người vận hành nhanh chóng nhận biết trạng thái bất thường.

⚡ Giảm thời gian dừng máy: Khả năng phát hiện và hiển thị thông tin lỗi hỗ trợ quá trình xử lý sự cố thuận tiện hơn.

🖥️ GIAO DIỆN VẬN HÀNH TRỰC QUAN 21,5 INCH

Bên cạnh hệ thống điều khiển công nghiệp 22 inch, nguồn sản phẩm còn mô tả trạm dập nóng sử dụng màn hình cảm ứng độ phân giải cao 21,5 inch.

📱 Các thiết lập và chức năng có thể được truy cập trực tiếp bằng thao tác chạm.

🎯 Giao diện được thiết kế theo hướng đơn giản, trực quan và dễ sử dụng.

⚙️ Hệ thống vận hành được phát triển dựa trên kinh nghiệm chuyên sâu về thiết bị, giúp người vận hành dễ dàng làm quen với các chức năng chính.

🎯 ĐIỀU CHỈNH ÁP SUẤT TỰ ĐỘNG THEO KÍCH THƯỚC GIẤY

D176T được trang bị chức năng điều chỉnh áp suất tự động theo kích thước giấy, giúp quá trình kẹp và cắt được kiểm soát phù hợp hơn với vật liệu.

📐 Tự động điều chỉnh: Áp suất được điều chỉnh theo kích thước giấy.

💪 Kiểm soát lực kẹp: Hỗ trợ duy trì trạng thái giữ giấy ổn định.

⚙️ Giảm thao tác thủ công: Người vận hành không cần liên tục thực hiện điều chỉnh áp suất theo cách thủ công trong quá trình thiết lập.

⚙️ HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT KÉP

D176T sử dụng hệ thống truyền động bánh răng trục vít kép độ chính xác cao kết hợp với hệ thống định vị bàn dao điều khiển bằng cam điện tử.

🔄 Chuyển động ổn định: Hỗ trợ dao cắt vận hành mượt mà trong từng chu kỳ.

🎯 Định vị chính xác: Cam điện tử giúp kiểm soát vị trí dao theo chương trình.

💪 Khả năng chịu lực hai chiều: Kết cấu bánh răng trục vít kép được thiết kế để hỗ trợ ổn định dao khi xử lý giấy cứng.

🛡️ Giảm hao mòn cơ học: So với các cơ cấu cam cơ khí thông thường theo mô tả sản phẩm, hệ thống hướng đến khả năng giảm mài mòn và kéo dài tuổi thọ.

🚀 Hiệu suất cao: Nguồn mô tả sản phẩm cho biết máy đạt tốc độ cắt tối đa 45 nhát cắt/phút.

💧 HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP

Hệ thống thủy lực kép tạo lực cắt mạnh, duy trì áp suất ổn định và hỗ trợ quá trình vận hành chính xác.

💪 Khả năng cắt mạnh: Đáp ứng yêu cầu xử lý các chồng giấy và vật liệu có độ dày lớn.

💧 Áp suất ổn định: Hệ thống thủy lực tích hợp giúp duy trì trạng thái làm việc ổn định.

⚙️ Giảm ứng suất cơ học: Thiết kế thủy lực hướng đến việc hạn chế tác động lên các bộ phận quan trọng.

🔧 Giảm bảo trì: Mạch thủy lực được tối ưu nhằm hỗ trợ hiệu quả vận hành và kéo dài tuổi thọ máy.

📦 NÂNG CAO KHẢ NĂNG XỬ LÝ VẬT LIỆU DÀY

D176T được phát triển với thiết kế hướng đến việc tăng khả năng xếp chồng và không gian cấp liệu, từ đó mở rộng phạm vi xử lý vật liệu.

📚 Xử lý chồng giấy dày: Chiều cao cắt tối đa đạt 165mm, hỗ trợ gia công các chồng giấy và bìa cứng có độ dày lớn.

📦 Không gian cấp liệu lớn: Tạo điều kiện thuận lợi hơn khi đưa vật liệu kích thước lớn vào khu vực cắt.

💪 Duy trì hệ thống truyền động: Hệ thống truyền động, thủy lực và định vị chính xác vẫn được duy trì theo thiết kế sản phẩm.

🚀 Hỗ trợ tăng năng lực sản xuất: Giảm khó khăn khi cấp liệu và xử lý các vật liệu dày, góp phần nâng cao hiệu quả gia công.

✨ BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ

Bàn làm việc của D176T được trang bị các quả cầu khí tích hợp giúp giảm ma sát giữa chồng giấy và bề mặt bàn.

📦 Dễ di chuyển chồng giấy nặng: Giảm lực cần thiết khi đẩy và căn chỉnh vật liệu.

💨 Giảm ma sát: Hỗ trợ di chuyển giấy nhẹ nhàng hơn.

🎯 Tăng độ chính xác định vị: Giúp căn chỉnh chồng giấy thuận tiện trước khi cắt.

👨‍🔧 Giảm sức lực vận hành: Hỗ trợ người vận hành khi xử lý các chồng vật liệu lớn.

⚡ HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

D176T sử dụng hệ thống điều khiển điện do nhà sản xuất phát triển, với kiến trúc mô-đun và hệ thống an toàn hai kênh.

🛡️ An toàn hai kênh: Các chức năng an toàn quan trọng được thiết kế để giám sát trạng thái máy và phản hồi nhanh khi phát hiện bất thường.

🧩 Thiết kế dạng mô-đun: Thuận tiện cho việc chẩn đoán lỗi và bảo trì.

⚡ Phản hồi nhanh: Hỗ trợ giảm thời gian xử lý khi máy phát sinh trạng thái bất thường.

📈 Tăng hiệu quả sản xuất: Giảm thời gian dừng máy và hỗ trợ duy trì hoạt động ổn định.

🏗️ CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI

Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao, tạo thành kết cấu liền mạch với độ cứng vững cao.

🏗️ Kết cấu chắc chắn: Tạo nền tảng ổn định cho toàn bộ hệ thống cắt.

〽️ Giảm rung động: Kết cấu khung giúp hạn chế rung trong quá trình máy hoạt động.

📐 Ổn định kích thước: Hỗ trợ duy trì độ ổn định của máy trong quá trình sử dụng lâu dài.

🎯 Độ chính xác cắt ổn định: Nền tảng khung cứng vững hỗ trợ hệ thống định vị và cắt chính xác.

🚨 MÀN CHẮN ÁNH SÁNG AN TOÀN

D176T được trang bị màn chắn ánh sáng an toàn đa tia để liên tục giám sát khu vực cắt.

🔴 Giám sát liên tục: Theo dõi khu vực nguy hiểm trong quá trình vận hành.

🛑 Phản hồi nhanh: Hỗ trợ dừng chuyển động khi phát hiện sự xâm nhập.

🛡️ Tăng cường an toàn: Kết hợp với các cơ chế bảo vệ khác để nâng cao mức độ an toàn cho người vận hành.

🔩 BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI

Cụm thanh truyền cường độ cao được thiết kế để đáp ứng điều kiện cắt nặng và truyền tải công suất ổn định.

💪 Truyền lực ổn định: Hỗ trợ duy trì lực truyền trong toàn bộ chu trình cắt.

🛡️ Bảo vệ quá tải: Giúp hạn chế nguy cơ hư hỏng các bộ phận cắt quan trọng khi xuất hiện tải trọng bất thường.

🔧 Tăng độ tin cậy: Kết cấu bảo vệ hỗ trợ giảm yêu cầu bảo trì và duy trì khả năng vận hành ổn định.

✨ BÀN KHÍ MẠ CROM CHÍNH XÁC

Bàn khí và bàn phụ của D176T sử dụng bề mặt mạ crom chính xác, kết hợp khả năng hỗ trợ xử lý vật liệu nhẹ nhàng và ổn định.

🪞 Bề mặt nhẵn: Giảm ma sát trong quá trình xử lý giấy.

🛡️ Chống mài mòn: Hỗ trợ duy trì độ bền của bề mặt làm việc.

💨 Hỗ trợ di chuyển vật liệu: Giúp đưa chồng giấy vào vị trí thuận tiện hơn.

📐 Định vị chính xác: Hỗ trợ nâng cao độ chính xác khi căn chỉnh và cắt.

🔧 HỆ THỐNG VÍT ME BI & RAY DẪN HƯỚNG CHÍNH XÁC

D176T được trang bị vít me bi tốc độ cao kết hợp ray dẫn hướng chịu tải nặng, tạo nền tảng cho hệ thống cấp giấy ổn định.

🎯 Định vị chính xác: Bề mặt lắp ray được gia công chính xác nhằm duy trì độ cứng vững và độ chính xác.

🚀 Chuyển động tốc độ cao: Hỗ trợ cấp giấy nhanh và vận hành hiệu quả.

💪 Chịu tải nặng: Phù hợp với việc xử lý vật liệu dày và chồng giấy lớn.

📐 Hành trình dài: Thiết kế phù hợp với các yêu cầu gia công có phạm vi chuyển động lớn.

⚙️ Khả năng định vị ở mức micromet: Theo mô tả sản phẩm, hệ thống hướng đến khả năng định vị với độ chính xác rất cao.

🧴 BÔI TRƠN TỰ ĐỘNG – DUY TRÌ ĐỘ ỔN ĐỊNH LÂU DÀI

Hệ thống bôi trơn tự động tập trung cung cấp lượng chất bôi trơn chính xác cho các bộ phận quan trọng theo chu kỳ đã lập trình.

🛢️ Cấp chất bôi trơn định kỳ theo chương trình.

⚙️ Duy trì điều kiện bôi trơn phù hợp cho các cơ cấu cơ khí.

📉 Hạn chế ma sát và hao mòn.

🔧 Giảm yêu cầu bảo trì.

⏳ Hỗ trợ kéo dài tuổi thọ các bộ phận quan trọng của máy.

🛡️ AN TOÀN MÁY MÓC – KIỂM SOÁT TỪ NHIỀU LỚP

D176T được thiết kế với nhiều cơ chế an toàn nhằm hạn chế rủi ro do thao tác sai hoặc trạng thái bất thường.

🔒 Cấu trúc an toàn phía dao: Thiết kế đặc biệt nhằm hạn chế nguy cơ hư hỏng máy do vận hành sai.

🚨 Màn chắn ánh sáng: Giám sát khu vực cắt và hỗ trợ dừng máy khi phát hiện xâm nhập.

🧠 Điều khiển điện an toàn: Kiến trúc hai kênh hỗ trợ giám sát trạng thái vận hành.

⚙️ Bảo vệ quá tải: Hạn chế tác động của tải trọng bất thường lên các cơ cấu quan trọng.

📊 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	D176P
Chiều dài cắt tối đa	2000mm
Chiều rộng cắt tối đa	1760mm
Chiều cao cắt tối đa	165mm
Cắt tối thiểu (không có tấm kẹp giả)	35mm
Cắt tối thiểu (với tấm kẹp giả)	120mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	2620mm
Chiều dài bàn phụ (tùy chọn)	750mm
Chiều rộng bàn phụ (tùy chọn)	1000mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	70KN
Áp lực kẹp (tối thiểu)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1995mm
Chiều dài tối đa của lưỡi dao có thể mài được	60mm
Tốc độ cắt	46 lần/phút
Tốc độ nạp giấy (tối đa)	30m/phút
Nguồn điện chính	7,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	4mm²
Trọng lượng tịnh	6,45Tấn
Tổng trọng lượng	6,45Tấn
Độ chính xác khi cắt	±0,1mm

⚙️ THÔNG SỐ CẤU HÌNH

Hạng mục	Thông số
Loại	D176G
Tốc độ nạp giấy tối đa	48 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
Cơ chế an toàn phía sau dao	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Tiêu chuẩn
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	22 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

🚀 D176T – GIẢI PHÁP CẮT GIẤY KHỔ LỚN, ĐIỀU KHIỂN THÔNG MINH

D176T kết hợp truyền động bánh răng trục vít kép, thủy lực kép, bàn khí mạ crom, vít me bi chính xác, màn hình cảm ứng công nghiệp và hệ thống điều khiển điện thông minh trong một nền tảng cắt giấy khổ lớn.

Với khổ cắt tối đa 1760mm, chiều dài cắt tối đa 2000mm, chiều cao cắt 165mm và độ chính xác ±0,1mm, máy hướng đến những yêu cầu gia công giấy, bìa cứng và vật liệu dày cần độ ổn định cao trong quá trình vận hành.

🌐 Khả năng kết nối dữ liệu với MES/ERP giúp D176T phù hợp với định hướng quản lý sản xuất hiện đại.

⚙️ Truyền động bánh răng trục vít kép hỗ trợ kiểm soát chuyển động dao chính xác và ổn định.

💧 Thủy lực kép tạo lực cắt mạnh và duy trì áp suất ổn định.

🖥️ Màn hình cảm ứng công nghiệp 22 inch giúp thao tác và giám sát máy trực quan.

🛡️ Hệ thống an toàn đa lớp hỗ trợ bảo vệ người vận hành và thiết bị trong quá trình sản xuất.

📞 Bạn đang tìm máy cắt giấy khổ lớn 1760mm cho vật liệu dày và yêu cầu độ chính xác cao? Hãy liên hệ ngay để được tư vấn cấu hình D176T và phương án lắp đặt phù hợp với dây chuyền sản xuất của bạn.
