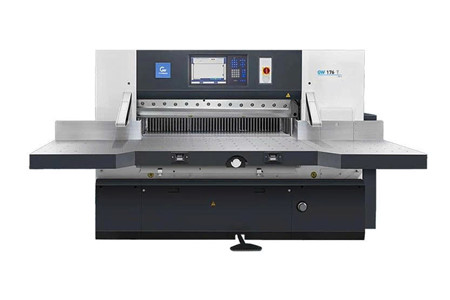

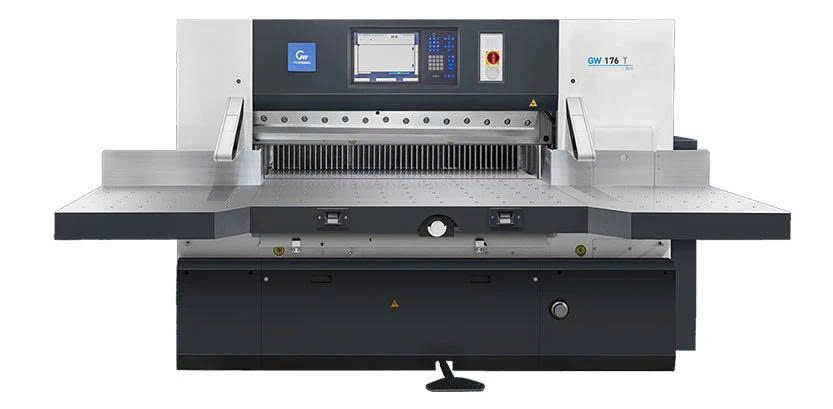

Máy cắt giấy GW176T

MÁY CẮT GIẤY GW176T – KHỔ CẮT 1760MM, CẮT CHÍNH XÁC ±0,1MM, VẬN HÀNH THÔNG MINH

GW176T là dòng máy cắt giấy khổ lớn được thiết kế dành cho các yêu cầu gia công chuyên nghiệp, nơi độ chính xác, độ ổn định và khả năng xử lý chồng giấy lớn được đặt lên hàng đầu.

Với chiều rộng cắt tối đa 1760mm, chiều dài cắt tối đa 2000mm, chiều cao cắt tối đa 165mm và độ chính xác đạt ±0,1mm, GW176T đáp ứng tốt các công việc cắt giấy khổ lớn cần độ chính xác cao và khả năng vận hành ổn định trong môi trường sản xuất liên tục.

Máy tích hợp hệ thống truyền động bánh răng trục vít, thủy lực kép, màn hình cảm ứng thông minh 22 inch, bàn khí mạ crom, bàn làm việc tích hợp bóng khí, hệ thống vít me bi chính xác và nhiều giải pháp điều khiển tự động nhằm tạo nên một quy trình cắt chính xác, an toàn và thuận tiện hơn cho người vận hành.

AN TOÀN TÍCH HỢP – BẢO VỆ NGƯỜI VẬN HÀNH TRONG QUÁ TRÌNH CẮT

🛡️ GW176T được trang bị cấu trúc bảo vệ lưỡi dao tích hợp kết hợp với màn chắn ánh sáng an toàn có độ tin cậy cao, giúp bảo vệ khu vực thao tác trong quá trình cắt.

⚡ Màn chắn ánh sáng đa tia liên tục giám sát khu vực cắt và có thể lập tức dừng chuyển động của máy khi phát hiện sự xâm nhập vào vùng bảo vệ.

🔒 Hệ thống khóa dao điện tử tiếp tục giám sát trạng thái máy và tự động khóa cơ cấu dao khi xảy ra lỗi hoặc điều kiện bất thường, hạn chế chuyển động ngoài ý muốn của dao.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp 22 inch mang đến không gian hiển thị rộng, rõ ràng và trực quan, giúp người vận hành dễ dàng theo dõi trạng thái máy.

⚙️ Nền tảng điều khiển tiên tiến hỗ trợ thiết lập công việc nhanh chóng, quản lý sản xuất và giám sát máy theo thời gian thực.

🔎 Hệ thống tích hợp chức năng tự chẩn đoán và bảo vệ, hỗ trợ phát hiện trạng thái bất thường, giảm thời gian dừng máy và duy trì năng suất trong quá trình sản xuất.

🧑‍💻 Thiết kế HMI lấy người dùng làm trung tâm giúp thao tác thuận tiện hơn, phù hợp với nhu cầu vận hành thường xuyên.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với cơ cấu định vị dao điều khiển bằng cam điện tử, giúp dao di chuyển chính xác và ổn định trong quá trình cắt.

🎯 So với hệ thống cam cơ khí thông thường, giải pháp này hỗ trợ nâng cao độ chính xác định vị, giảm mài mòn cơ học và tạo chuyển động mượt hơn.

🔧 Thiết kế truyền động giúp duy trì khả năng làm việc ổn định trong điều kiện cắt liên tục, đồng thời hỗ trợ kéo dài tuổi thọ các bộ phận cơ khí quan trọng.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Hệ thống truyền động thủy lực kép mang lại lực cắt mạnh, khả năng kiểm soát áp suất ổn định và độ tin cậy cao trong quá trình vận hành.

🔧 Thiết kế thủy lực tích hợp giúp các cơ cấu hoạt động trơn tru và chính xác, đồng thời hạn chế ứng suất cơ học tác động lên những bộ phận quan trọng.

⚡ Mạch thủy lực được tối ưu hóa nhằm nâng cao hiệu quả hoạt động, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ thiết bị.

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ CHÍNH XÁC

✨ Bàn chính và bàn phụ được trang bị bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền cao.

📐 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát trong quá trình di chuyển và xử lý vật liệu.

🎯 Thiết kế này hỗ trợ định vị chồng giấy chính xác, nâng cao độ chính xác cắt và duy trì hiệu suất ổn định trong thời gian dài.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY DỄ DÀNG

💨 Bàn làm việc tích hợp các quả cầu khí giúp giảm đáng kể ma sát giữa chồng giấy và bề mặt bàn.

📦 Người vận hành có thể di chuyển các chồng giấy nặng dễ dàng hơn, giảm sức lực cần thiết khi căn chỉnh và đưa giấy vào vị trí cắt.

🎯 Giải pháp này đồng thời hỗ trợ nâng cao độ chính xác định vị, giảm mệt mỏi cho người vận hành và cải thiện hiệu quả sản xuất tổng thể.

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – ỔN ĐỊNH KHI LÀM VIỆC TẢI CAO

🔩 Cụm thanh truyền được gia cường để đáp ứng điều kiện cắt với tải trọng lớn, đảm bảo truyền lực ổn định và chính xác trong suốt chu kỳ cắt.

🛡️ Cơ chế bảo vệ quá tải giúp bảo vệ các bộ phận cắt quan trọng khỏi lực quá mức và những tác động bất thường.

🔧 Nhờ đó, hệ thống hỗ trợ nâng cao độ tin cậy lâu dài và giảm yêu cầu bảo trì trong quá trình sử dụng.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – CỨNG VỮNG VÀ ỔN ĐỊNH

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

🔩 Kết cấu chắc chắn giúp hạn chế rung động trong quá trình hoạt động, tăng độ cứng vững và duy trì sự ổn định kích thước lâu dài.

🎯 Đây là nền tảng quan trọng giúp máy duy trì độ chính xác cắt trong môi trường sản xuất có tải trọng và tần suất làm việc cao.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – ỔN ĐỊNH, AN TOÀN, DỄ BẢO TRÌ

⚡ GW176T sử dụng hệ thống điều khiển điện hiện đại được thiết kế nhằm tăng độ tin cậy, an toàn và ổn định trong quá trình vận hành.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bằng kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và phản ứng nhanh khi xuất hiện điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình chẩn đoán lỗi và bảo trì, hỗ trợ giảm thời gian ngừng máy.

🔌 Các bộ phận điều khiển điện áp thấp chính sử dụng linh kiện điện nhập khẩu từ OMRON, Panasonic, Schneider, EATON và các thương hiệu khác theo cấu hình sản phẩm.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT CƠ KHÍ

🛢️ Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn, giúp cung cấp dầu định kỳ và với lượng phù hợp cho các bộ phận quan trọng.

⚙️ Hệ thống bôi trơn giúp giảm ma sát, hạn chế mài mòn và hỗ trợ duy trì hiệu suất ổn định của các cơ cấu cơ khí.

🔧 Theo thông tin sản phẩm, hệ thống có khả năng đảm bảo khoảng 90% các bộ phận cốt lõi được bôi trơn đúng cách, qua đó hỗ trợ kéo dài tuổi thọ thiết bị.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

📐 Trục vít me bi cấp giấy được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, hỗ trợ chuyển động ổn định và độ chính xác cao.

⚙️ Các thanh dẫn giấy được cố định bằng kỹ thuật ghép rãnh gia công chính xác, giúp duy trì độ chính xác và chuyển động êm ngay cả khi chịu tải.

🎯 Hệ thống này tạo nền tảng cho quá trình cấp giấy ổn định, định vị chính xác và vận hành lâu dài.

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4 – TỰ ĐỘNG HÓA QUY TRÌNH CẮT

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động chương trình cắt từ hệ thống chuẩn bị in và in ấn.

🔄 Trình tự cắt, kích thước và thông tin công việc có thể được truyền tự động, hạn chế việc nhập dữ liệu thủ công.

⏱️ Nhờ giảm thời gian thiết lập và hạn chế lỗi do thao tác, hệ thống hỗ trợ nâng cao tính nhất quán khi xử lý nhiều công việc.

KẾT NỐI CIP4 THÔNG MINH

🔗 Hệ thống có khả năng kết nối với quy trình chuẩn bị in và in hiện đại, tự động tạo chương trình cắt từ dữ liệu CIP4/JDF theo mô tả sản phẩm.

🚀 Điều này hỗ trợ thay đổi công việc nhanh hơn và giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRÌNH TỰ TRƯỚC KHI SẢN XUẤT

🖥️ Trước khi bắt đầu sản xuất, hệ thống điều khiển có thể mô phỏng đồ họa toàn bộ trình tự cắt trong thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước trước khi thực hiện, từ đó hỗ trợ hạn chế lỗi thiết lập và giảm nguy cơ lãng phí vật liệu.

🎯 Đây là công cụ hữu ích cho những công việc có trình tự cắt phức tạp hoặc cần kiểm tra kỹ trước khi đưa vào sản xuất.

KIỂM SOÁT ÁP SUẤT THÔNG MINH – THIẾT LẬP NHANH, VẬN HÀNH ỔN ĐỊNH

🎛️ Áp suất có thể được điều khiển trực tiếp từ giao diện HMI, giúp người vận hành dễ dàng thiết lập theo từng công việc.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại nhanh chóng, hỗ trợ rút ngắn thời gian thiết lập.

📊 Việc lưu trữ các giá trị cài đặt cũng giúp duy trì hiệu suất nhất quán giữa các công việc và người vận hành khác nhau.

CHỨC NĂNG CẮT BỎ QUA – LINH HOẠT VỚI CÔNG VIỆC PHỨC TẠP

⏭️ Chức năng cắt bỏ qua cho phép người vận hành bỏ qua những bước cắt không cần thiết trong chương trình mà không làm thay đổi trình tự cắt ban đầu.

⚙️ Tính năng này đặc biệt hữu ích khi xử lý những công việc có cấu trúc phức tạp, giúp giảm thao tác thiết lập và tăng tính linh hoạt trong sản xuất.

TÍCH HỢP THỦY LỰC – TẢN NHIỆT NHANH, ÁP SUẤT ỔN ĐỊNH

💧 Máy sử dụng bơm thủy lực bằng nhôm nhập khẩu từ Ý, có khả năng tản nhiệt nhanh và hỗ trợ duy trì áp suất ổn định.

⚙️ Thiết kế hai kênh, hai mạch được mô tả là mang lại lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống, đồng thời giúp giảm hao mòn máy móc.

🛡️ Theo thông tin sản phẩm, hệ thống tạo áp suất thứ cấp nhanh chóng đạt tiêu chuẩn CE nhằm hỗ trợ an toàn vận hành.

🍎 Nguồn sản phẩm cũng đề cập đến thử nghiệm áp lực với táo để minh họa khả năng duy trì hiệu suất ổn định của hệ thống tạo áp suất. Đây là mô tả từ tài liệu sản phẩm.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	GW176T
Chiều dài cắt tối đa	2000mm
Chiều rộng cắt tối đa	1760mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	35mm
Cắt tối thiểu (với kẹp giả)	120mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	2620mm
Chiều dài bàn phụ (tùy chọn)	750mm
Chiều rộng bàn phụ (tùy chọn)	1000mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	70KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1995mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	30m/phút
Nguồn điện chính	7,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	4mm²
Trọng lượng tịnh	6,35 tấn
Tổng trọng lượng	6,9 tấn
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Thông số
Loại	GW176T
Tốc độ nạp giấy tối đa	30 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Không có
Lưỡi dao	Lưỡi dao sản xuất trong nước
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

GW176T – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO SẢN XUẤT CHÍNH XÁC

GW176T nổi bật với khả năng xử lý khổ giấy lớn lên đến 1760mm, chiều dài cắt tối đa 2000mm, lực kẹp tối đa 70KN và độ chính xác cắt ±0,1mm.

🚀 Hệ thống thủy lực kép tạo lực cắt mạnh.

⚙️ Truyền động bánh răng trục vít kết hợp cam điện tử hỗ trợ định vị dao chính xác.

🖥️ Màn hình cảm ứng 22 inch giúp thao tác trực quan.

💨 Bàn khí và bàn bóng khí hỗ trợ di chuyển, căn chỉnh chồng giấy thuận tiện.

🛡️ Hệ thống bảo vệ dao, màn chắn ánh sáng và khóa dao điện tử tăng cường an toàn vận hành.

🔧 Bôi trơn tự động, khung đúc nguyên khối, vít me bi và ray dẫn hướng chính xác tạo nền tảng cho quá trình làm việc ổn định.

📞 Nếu doanh nghiệp của bạn đang cần một máy cắt giấy khổ lớn cho các công việc yêu cầu độ chính xác cao, lực cắt mạnh và khả năng xử lý chồng giấy lớn, hãy liên hệ ngay để được tư vấn GW176T theo nhu cầu sản xuất thực tế.
