Máy cắt giấy tuabin đơn GW137P

MÁY CẮT GIẤY TUABIN ĐƠN GW137P – GIẢI PHÁP CẮT KHỔ LỚN CHÍNH XÁC, ỔN ĐỊNH VÀ AN TOÀN

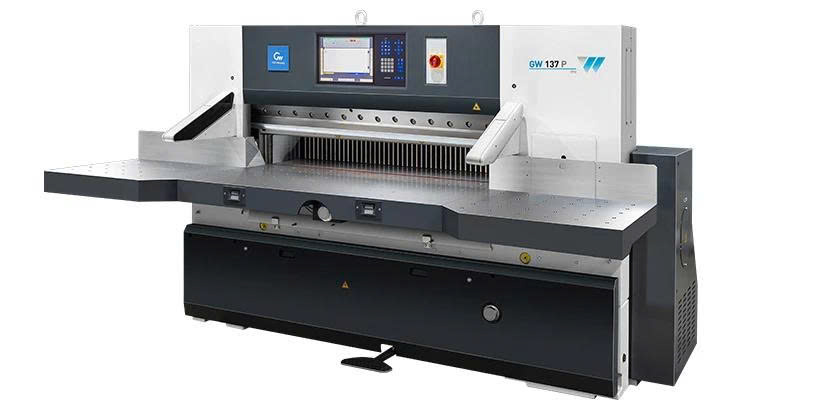

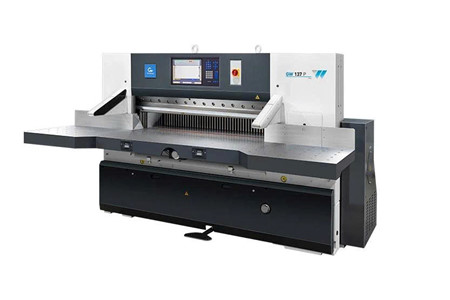

Máy cắt giấy tuabin đơn GW137P được thiết kế dành cho nhu cầu gia công giấy khổ lớn, nơi độ chính xác, sự ổn định và hiệu quả vận hành luôn được đặt lên hàng đầu. Máy kết hợp cơ cấu cấp giấy có độ chính xác cao, hệ thống truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom và hệ thống điều khiển thông minh nhằm tạo nên quy trình cắt mạnh mẽ nhưng vẫn thuận tiện cho người vận hành.

Với chiều rộng cắt tối đa 1370mm, chiều cao cắt tối đa 165mm, tốc độ cắt 45 lần/phút và độ chính xác ±0,1mm, GW137P là lựa chọn phù hợp cho các dây chuyền cần xử lý chồng giấy lớn với yêu cầu cao về độ ổn định và khả năng lặp lại.

AN TOÀN TÍCH HỢP – BẢO VỆ NGƯỜI VẬN HÀNH TRONG QUÁ TRÌNH CẮT

🛡️ Cấu trúc bảo vệ phía sau lưỡi dao: Thiết kế bảo vệ tích hợp giúp hạn chế nguy cơ thao tác sai và tăng cường an toàn trong khu vực cắt.

✋ Lưới bảo vệ cắt bằng hai tay: Cơ cấu an toàn được thiết kế để hỗ trợ người vận hành thực hiện thao tác cắt đúng quy trình, góp phần bảo vệ an toàn cá nhân.

🚨 Màn chắn ánh sáng đa tia: Hệ thống liên tục giám sát khu vực cắt và có khả năng dừng hoạt động khi phát hiện sự xâm nhập vào vùng bảo vệ.

GIAO DIỆN ĐIỀU KHIỂN THÂN THIỆN – THAO TÁC TRỰC QUAN, DỄ SỬ DỤNG

🖥️ GW137P được trang bị giao diện điều khiển hướng đến người sử dụng, giúp các thao tác thiết lập và điều chỉnh máy trở nên đơn giản hơn.

👆 Màn hình cảm ứng độ phân giải cao 15 inch cho phép người vận hành thực hiện các cài đặt và chức năng trực tiếp bằng thao tác chạm.

🎯 Hệ thống vận hành và điều khiển được phát triển theo hướng đơn giản, trực quan và dễ làm quen, phù hợp với môi trường sản xuất cần thao tác nhanh và chính xác.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 15 INCH

🖥️ Màn hình cảm ứng công nghiệp 15 inch mang đến không gian điều khiển rõ ràng, hỗ trợ thiết lập công việc nhanh chóng và theo dõi trạng thái máy theo thời gian thực.

📊 Hệ thống điều khiển được thiết kế để người vận hành dễ dàng tiếp cận các chức năng cần thiết trong quá trình sản xuất.

🔍 Chức năng tự chẩn đoán tích hợp hỗ trợ phát hiện tình trạng bất thường, góp phần giảm thời gian ngừng máy và duy trì năng suất ổn định.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – CẮT CHÍNH XÁC, VẬN HÀNH ÊM

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, giúp dao cắt được định vị chính xác và chuyển động ổn định.

🎯 Cơ cấu này hỗ trợ nâng cao độ chính xác định vị, tăng tính ổn định trong quá trình cắt và giảm các tác động không cần thiết lên hệ thống cơ khí.

🔧 Việc giảm mài mòn cơ học cũng góp phần duy trì độ tin cậy và tuổi thọ của các bộ phận truyền động trong quá trình vận hành lâu dài.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – TẠO LỰC CẮT MẠNH MẼ

💪 Hệ thống truyền động thủy lực kép mang lại lực cắt mạnh, áp suất ổn định và khả năng vận hành chính xác.

🔩 Mạch thủy lực được tối ưu hóa giúp giảm ứng suất cơ học lên các bộ phận quan trọng, đồng thời hỗ trợ máy hoạt động ổn định trong điều kiện tải cao.

🛠️ Thiết kế này cũng giúp giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ của thiết bị.

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ CHÍNH XÁC

✨ Bàn khí và bàn bên được mạ crom chính xác, tạo ra bề mặt nhẵn và chống mài mòn tốt.

📦 Bề mặt làm việc có độ ma sát thấp giúp chồng giấy dễ dàng di chuyển trong quá trình căn chỉnh và cấp giấy.

📐 Nhờ đó, người vận hành có thể định vị vật liệu chính xác hơn, hỗ trợ nâng cao độ chính xác cắt và duy trì độ bền lâu dài của bề mặt bàn.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI – TRUYỀN LỰC ỔN ĐỊNH

🔩 Cụm thanh truyền được gia cường nhằm duy trì khả năng truyền lực chính xác ngay cả khi chịu tải trọng cắt cao.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức lên các bộ phận quan trọng, hỗ trợ bảo vệ hệ thống truyền động.

⚙️ Thiết kế này góp phần nâng cao độ tin cậy của máy và giảm nhu cầu bảo trì trong quá trình vận hành.

MÀN CHẮN ÁNH SÁNG AN TOÀN – GIÁM SÁT LIÊN TỤC KHU VỰC CẮT

🚨 Màn chắn ánh sáng an toàn đa tia liên tục giám sát khu vực làm việc của dao cắt.

✋ Khi phát hiện sự xâm nhập vào vùng bảo vệ, hệ thống có thể lập tức dừng hoạt động, hỗ trợ hạn chế rủi ro trong quá trình vận hành.

🏭 Đây là một trong những lớp bảo vệ quan trọng giúp GW137P đáp ứng yêu cầu an toàn trong môi trường sản xuất liên tục.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – XỬ LÝ CHỒNG GIẤY NHẸ NHÀNG HƠN

🫧 Các quả cầu khí tích hợp giúp giảm ma sát giữa chồng giấy và bề mặt bàn làm việc.

📦 Người vận hành có thể dễ dàng di chuyển những chồng giấy nặng để thực hiện căn chỉnh và định vị.

🎯 Thiết kế này đồng thời giúp giảm sức lao động, hạn chế mệt mỏi và hỗ trợ nâng cao hiệu quả xử lý vật liệu.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – NGĂN NGỪA CHUYỂN ĐỘNG NGOÀI Ý MUỐN

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái máy và tự động khóa cơ cấu dao khi phát hiện lỗi.

🛡️ Tính năng này giúp ngăn ngừa chuyển động ngoài ý muốn của dao, bảo vệ người vận hành và hạn chế nguy cơ ảnh hưởng đến thiết bị.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – VỮNG CHẮC CHO ĐỘ CHÍNH XÁC CAO

🏗️ Khung máy được chế tạo từ kết cấu đúc cát nhựa nguyên khối có độ bền cao, tạo nền tảng vững chắc cho toàn bộ hệ thống.

📐 Độ cứng vững của khung giúp giảm rung động trong quá trình vận hành, hỗ trợ duy trì độ chính xác cắt ổn định.

⚙️ Cấu trúc chắc chắn cũng giúp máy hoạt động đáng tin cậy trong môi trường sản xuất với cường độ cao.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ GW137P sử dụng hệ thống điều khiển điện hiện đại với thiết kế dạng mô-đun và kiến trúc an toàn hai kênh.

🛡️ Kiến trúc này hỗ trợ giám sát trạng thái máy và phản hồi nhanh khi xuất hiện điều kiện bất thường.

🔧 Thiết kế mô-đun giúp đơn giản hóa quá trình kiểm tra, xử lý sự cố và bảo trì, góp phần giảm thời gian dừng máy.

THIẾT BỊ ĐIỆN NHẬP KHẨU – TĂNG ĐỘ TIN CẬY CHO HỆ THỐNG ĐIỀU KHIỂN

⚡ Các bộ phận điều khiển điện áp thấp chính của máy sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, Panasonic, Schneider, EATON và các thương hiệu khác theo cấu hình sản phẩm.

🔌 Nguồn cấp cho phần điều khiển máy tính sử dụng bộ nguồn chuyển mạch Mean Well (MW), giúp duy trì sự ổn định của nguồn điện và hỗ trợ bảo vệ hệ thống điều khiển.

📡 Máy tính công nghiệp Đài Loan có khả năng giao tiếp đa máy và quản lý máy tính từ xa theo thông tin sản phẩm.

ĐỘNG CƠ SERVO CẤP GIẤY – ĐỊNH VỊ NHANH VÀ CHÍNH XÁC

🎯 Động cơ cấp giấy sử dụng động cơ servo sản xuất trong nước, được thiết kế nhằm đạt độ chính xác cao và khả năng định vị nhanh.

📐 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính cùng vít me bi không khe hở có độ chính xác cao.

⚙️ Sự kết hợp này giúp quá trình cấp giấy diễn ra ổn định và hỗ trợ duy trì độ chính xác trong từng chu kỳ làm việc.

HỆ THỐNG VÍT ME BI VÀ RAY DẪN HƯỚNG – CHUYỂN ĐỘNG ÊM, ĐỊNH VỊ ỔN ĐỊNH

🔩 Vít me bi cán nguội có độ chính xác cao kết hợp với các thanh dẫn hướng chịu tải nặng được gia công chính xác.

📏 Hệ thống giúp duy trì chuyển động mượt mà, độ chính xác định vị lặp lại và độ cứng vững lâu dài.

HỆ THỐNG THỦY LỰC TĂNG ÁP NHANH – ĐIỀU CHỈNH ÁP SUẤT LINH HOẠT

💧 Hệ thống thủy lực sử dụng cơ cấu tăng áp nhanh, hỗ trợ duy trì áp suất ổn định trong quá trình cắt.

🎛️ Theo thông tin sản phẩm, áp suất đáp ứng chứng nhận an toàn TUV của Đức. Người dùng có thể lựa chọn van tỷ lệ của Đức để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 15 inch.

KẾT CẤU KHUNG GIÀN VÀ KHUNG MÁY TÁCH RỜI

🏗️ Toàn bộ máy sử dụng kết cấu khung giàn, tạo thuận lợi cho quá trình lắp đặt và điều chỉnh.

🔧 Khung máy sử dụng cấu trúc tách rời, giúp hỗ trợ độ chính xác cắt và tạo điều kiện thuận lợi cho công tác bảo trì.

BỆ LÀM VIỆC MẠ CROM VÀ CẤU TRÚC THỔI GIẤY

✨ Bệ làm việc mạ crom giúp tạo bề mặt làm việc bền, nhẵn và hỗ trợ giảm thời gian bảo trì.

💨 Bệ làm việc được trang bị cấu trúc thổi khí, tạo điều kiện thuận lợi hơn cho việc đẩy và cấp giấy.

CẤU TRÚC BẢO VỆ DAO KÉP – TĂNG CƯỜNG AN TOÀN THIẾT BỊ

🛡️ Cấu trúc bảo vệ dao tích hợp cùng hệ thống lưới chắn sáng độ tin cậy cao giúp bảo vệ người vận hành trong khu vực cắt.

🔒 Cấu trúc bảo vệ kép đặc biệt ở mặt sau dao giúp hạn chế nguy cơ hư hỏng thứ cấp cho máy do thao tác sai.

XỬ LÝ LÃO HÓA RUNG ĐỘNG – ỔN ĐỊNH KẾT CẤU TRONG VẬN HÀNH LÂU DÀI

🔩 Các bộ phận lớn của máy đều được xử lý bằng phương pháp lão hóa rung động nhằm hạn chế biến dạng trong quá trình sử dụng lâu dài.

📐 Đây là nền tảng giúp duy trì độ ổn định kết cấu và hỗ trợ độ chính xác cắt trong suốt vòng đời vận hành.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT VÀ HỖ TRỢ KÉO DÀI TUỔI THỌ

🛢️ Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn.

⚙️ Hệ thống phân phối dầu theo định kỳ và với lượng phù hợp, giúp giảm ma sát tại các bộ phận cần bôi trơn.

📌 Theo thông tin sản phẩm, khoảng 90% các bộ phận cốt lõi được đảm bảo bôi trơn đúng cách, hỗ trợ duy trì hiệu suất và kéo dài tuổi thọ máy.

CƠ CẤU TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – TỐI ƯU HIỆU SUẤT CẮT

⚙️ Cấu trúc truyền động bánh răng trục vít được thiết kế nhằm nâng cao hiệu suất làm việc của máy.

🚀 Theo thông tin sản phẩm, cơ cấu này cho phép tần số cắt đạt 45 lần/phút, đáp ứng nhu cầu xử lý giấy với tốc độ ổn định.

🔧 Kết hợp cùng cơ cấu định vị dao bằng cam điện tử, hệ thống hỗ trợ quá trình cắt chính xác và trơn tru.

CƠ CẤU GẮN DAO KIỂU MÓC – THAY DAO ĐƠN GIẢN

🔧 Cấu trúc gắn dao kiểu móc giúp thao tác thay dao trở nên đơn giản và thuận tiện hơn.

⏱️ Thiết kế này hỗ trợ rút ngắn thời gian thao tác khi cần thay thế hoặc bảo dưỡng lưỡi dao.

MÀN TRÌNH DIỄN CHÍNH CỦA GW137P

🔹 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính và vít me bi không khe hở.

🔹 Màn hình sử dụng sản phẩm LCD của AU Đài Loan.

🔹 Máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

🔹 Màn hình điều khiển máy tính được thiết kế thân thiện với người dùng.

🔹 Động cơ cấp giấy sử dụng động cơ servo sản xuất trong nước.

🔹 Bộ nguồn chuyển mạch Mean Well (MW) cung cấp nguồn ổn định cho phần điều khiển máy tính.

🔹 Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON và các thương hiệu khác.

🔹 Hệ thống thủy lực sử dụng cơ cấu tăng áp nhanh và có thể lựa chọn van tỷ lệ của Đức để điều chỉnh áp suất vô cấp.

🔹 Kết cấu khung giàn giúp thuận tiện cho việc lắp đặt và điều chỉnh.

🔹 Khung máy sử dụng cấu trúc tách rời.

🔹 Bệ làm việc mạ crom giúp tiết kiệm thời gian bảo trì và hỗ trợ kéo dài tuổi thọ.

🔹 Bệ làm việc có cấu trúc thổi khí hỗ trợ đẩy và cấp giấy.

🔹 Cấu trúc bảo vệ lưỡi dao tích hợp cùng hệ thống lưới chắn sáng giúp tăng cường an toàn cho người vận hành.

🔹 Cấu trúc bảo vệ kép ở mặt sau dao giúp hạn chế hư hỏng do thao tác sai.

🔹 Các bộ phận lớn được xử lý lão hóa rung động nhằm hạn chế biến dạng khi sử dụng lâu dài.

🔹 Cấu trúc truyền động bánh răng trục vít hỗ trợ tần số cắt lên đến 45 lần/phút.

🔹 Cấu trúc gắn dao kiểu móc giúp thay dao đơn giản.

🔹 Bộ phận cắt được trang bị hệ thống bôi trơn tự động.

THÔNG SỐ CÀI ĐẶT

Thông số	Giá trị
Loại	1370
Chiều dài máy	2823/2923mm
Chiều rộng máy	2900/3400mm
Chiều cao máy	1680mm
Chiều dài đế máy	750mm
Chiều rộng nền móng máy	750mm
Độ dày nền máy	200mm
Máy có chiều rộng bằng một nửa.	1288mm
Trọng lượng tịnh	4,2 tấn
Tổng trọng lượng	4,33 tấn
Kích thước đóng gói	295015502000mm

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW137P
Chiều dài cắt tối đa	1450mm
Chiều rộng cắt tối đa	1370mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1925mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	45KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1650mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Giá trị
Loại	GW137P
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Tích hợp
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

GW137P – TỐI ƯU TỪ CƠ CẤU CẤP GIẤY ĐẾN TỪNG NHÁT CẮT

GW137P hội tụ nhiều giải pháp hướng đến quá trình cắt giấy khổ lớn: từ cơ cấu cấp giấy chính xác, động cơ servo, truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom đến màn hình cảm ứng 15 inch, hệ thống an toàn đa lớp và bôi trơn tự động.

📐 Khổ cắt lớn: Chiều rộng cắt tối đa 1370mm.

⚡ Vận hành mạnh mẽ: Tần số cắt lên đến 45 lần/phút.

🎯 Độ chính xác cao: Độ chính xác cắt ±0,1mm.

🖥️ Điều khiển trực quan: Màn hình cảm ứng công nghiệp 15 inch.

🛡️ An toàn đa lớp: Bảo vệ dao, lưới chắn sáng và khóa dao điện tử.

🔧 Dễ bảo trì: Thiết kế mô-đun, bôi trơn tự động và cơ cấu thay dao kiểu móc.

📞 Liên hệ ngay để được tư vấn GW137P và lựa chọn cấu hình phù hợp với nhu cầu sản xuất, khổ giấy và quy trình vận hành của doanh nghiệp.
