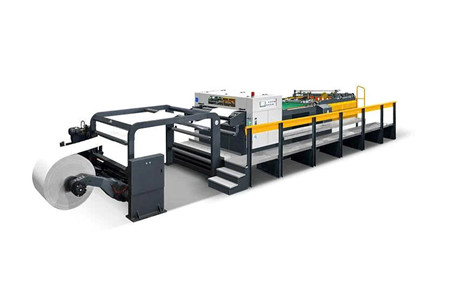

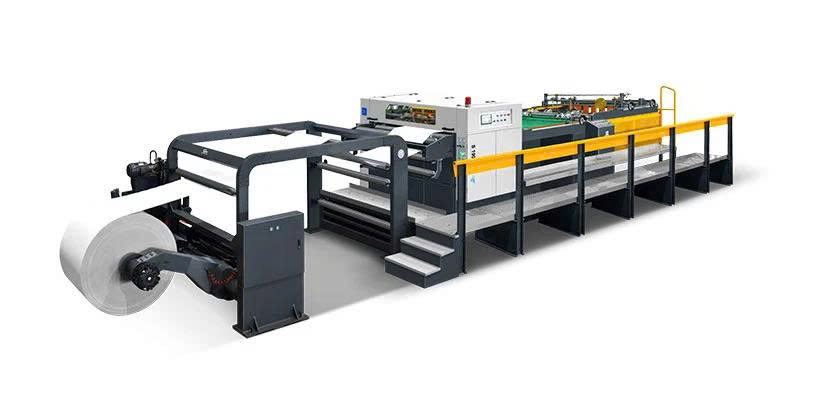

Máy cắt giấy độ chính xác cao với hệ thống dẫn động servo hai cuộn giấy S-190

MÁY CẮT GIẤY ĐỘ CHÍNH XÁC CAO VỚI HỆ THỐNG DẪN ĐỘNG SERVO HAI CUỘN GIẤY S-190

S-190 – Giải pháp cắt giấy chính xác cao, vận hành ổn định cho nhà máy giấy, in ấn và đóng gói

S-190 là dòng máy cắt giấy độ chính xác cao sử dụng công nghệ tiên tiến từ Anh, kết hợp hệ thống điều khiển servo và kinh nghiệm sản xuất chuyên sâu của đội ngũ kỹ sư. Máy được phát triển theo hướng độ chính xác cao, hiệu quả cao và vận hành ổn định, đáp ứng nhu cầu gia công giấy trong các môi trường sản xuất chuyên nghiệp.📦 S-190 được ứng dụng rộng rãi trong các nhà máy giấy, ngành in ấn và đóng gói để xử lý nhiều loại vật liệu như bìa cứng, giấy tráng phủ, giấy kraft, giấy ảnh, giấy nhôm, giấy bao bì,...⚡ Hệ thống servo kết hợp điều khiển PLC giúp máy thực hiện định vị và cắt chính xác, đồng thời hỗ trợ kiểm soát quá trình cấp giấy, cắt và giao giấy một cách ổn định.

🎯 Với khổ giấy tối đa 1900mm, tốc độ cắt tối đa 300m/phút và chiều cao xếp chồng lên đến 1500mm, S-190 hướng đến các dây chuyền cần khả năng xử lý giấy khổ lớn với hiệu suất cao.

---

GIÁ ĐỠ GIẤY KHÔNG TRỤC VÀ ĐIỀU KHIỂN LỰC CĂNG PLC

🎯 S-190 sử dụng hệ thống điều khiển lực căng đa điểm, giúp kiểm soát lực căng giấy trong suốt quá trình vận hành.

📡 Dữ liệu được tự động phản hồi về hệ thống điều khiển PLC thông qua mắt điện tử đo khoảng cách hồng ngoại.

⚙️ Lực căng của tải phanh được điều chỉnh tăng hoặc giảm thông qua van tỷ lệ, từ đó hỗ trợ hệ thống tự động kiểm soát lực căng của giấy.

🖥️ Người vận hành có thể tinh chỉnh lực căng trực tiếp thông qua giao diện người-máy, giúp quá trình thiết lập trở nên thuận tiện và linh hoạt hơn.

---

HỆ THỐNG ĐIỆN SIEMENS – INVT

⚡ Máy được trang bị PLC Siemens kết hợp hệ thống servo INVT nhằm đạt được khả năng định vị và cắt chính xác.

🖥️ Màn hình cảm ứng Siemens cùng giao diện vận hành được cải tiến giúp người dùng thao tác trực quan hơn trong quá trình sản xuất.

🎯 Sự kết hợp giữa PLC, servo và giao diện điều khiển tạo thành hệ thống điều khiển đồng bộ cho các công đoạn chính của máy.

---

DAO CẮT DẢI BA THÀNH PHẦN – TỈA VÀ CẮT CHÍNH XÁC

🔪 Bộ dao cắt xẻ rãnh sử dụng cơ chế tựa vào dao, cho phép điều chỉnh chính xác độ sâu chồng chéo giữa lưỡi dao trên và dưới.

📐 Góc lưỡi dao có thể được điều chỉnh theo các hướng cấp liệu khác nhau, trong khi bộ dao có thể được cố định mà không cần sử dụng dụng cụ.

✨ Phương pháp cắt này giúp giảm bụi, tạo bề mặt cắt nhẵn và duy trì tốc độ cắt cao.

🏗️ Giá đỡ dụng cụ có độ cứng cao, phù hợp với môi trường cắt xẻ rãnh tốc độ cao 30 µm/phút theo thông tin kỹ thuật của sản phẩm, hỗ trợ nâng cao hiệu quả sản xuất và duy trì chất lượng vật liệu ổn định.

---

BỘ DAO CẮT – CẤU TRÚC CHUYÊN DỤNG CHO VẬN HÀNH TỐC ĐỘ CAO

1. TRỤC DAO TRÊN

🔪 Áp dụng phương pháp cắt kiểu Anh nhằm giảm tải và tiếng ồn trong quá trình cắt giấy, đồng thời hỗ trợ kéo dài tuổi thọ dao cắt.

🔩 Thân trục dao trên được hàn bằng thép không gỉ với độ chính xác cao và được cân bằng động, giúp giảm rung động và tiếng ồn khi vận hành ở tốc độ cao.

2. GIÁ ĐỠ DỤNG CỤ DƯỚI

🏗️ Giá đỡ dụng cụ dưới được chế tạo bằng gang đúc nguyên khối và gia công chính xác, tạo kết cấu ổn định trong quá trình vận hành.

3. TRỤC LĂN CHỦ ĐỘNG

⚙️ Bề mặt trục lăn được thiết kế với các đường giãn nở, kết hợp xi lanh để điều khiển áp lực và lực kẹp giấy của thân trục lăn.

📄 Cấu trúc này hỗ trợ kiểm soát giấy ổn định trong quá trình vận chuyển và cắt.

4. DAO CẮT NGƯỢC

🔧 Dao cắt ngược được chế tạo từ thép hợp kim đặc biệt và gia công chính xác.

🎯 Dao có tuổi thọ cao và dễ dàng điều chỉnh lưỡi dao theo yêu cầu vận hành.

5. NẮP AN TOÀN

🛡️ Khi nắp an toàn được mở, máy sẽ tự động tắt, góp phần đảm bảo an toàn trong quá trình vận hành và bảo trì.

---

ĐƠN VỊ CHỒNG CHÉO – KIỂM SOÁT TỐC ĐỘ TỰ ĐỘNG

🔄 Hệ thống băng tải sử dụng biến tần để điều khiển tốc độ nhanh/chậm theo yêu cầu.

⚡ Tốc độ băng tải có thể tự động theo dõi tốc độ dao và điều chỉnh tương ứng.

📄 Nhờ khả năng đồng bộ tốc độ, giấy được đưa vào khu vực chồng xếp ổn định, hỗ trợ đạt độ chồng khít theo yêu cầu.

---

ĐƠN VỊ GIAO HÀNG – CẤP GIẤY ÊM VÀ ỔN ĐỊNH

⬆️⬇️ Hệ thống nâng hạ tự động kết hợp với cơ chế điều biến tương hỗ ba phía của bộ phận cấp giấy.

📄 Cơ cấu giấy phẳng rung không phân cực giúp hỗ trợ quá trình cấp giấy diễn ra trơn tru.

🎯 Sự phối hợp giữa các cơ cấu giao hàng giúp giấy được đưa đến vị trí xếp chồng ổn định hơn, đáp ứng yêu cầu của dây chuyền sản xuất tốc độ cao.

---

S-190 – TỐI ƯU CHO NHIỀU ỨNG DỤNG CẮT GIẤY

📦 Bìa cứng.

✨ Giấy tráng phủ.

🟤 Giấy kraft.

📸 Giấy ảnh.

🔩 Giấy nhôm.

📦 Giấy bao bì.

🏭 Phù hợp với các môi trường sản xuất trong nhà máy giấy, ngành in ấn và đóng gói.

---

THÔNG SỐ KỸ THUẬT

Thông số	S190
Loại	S190
Phạm vi giấy	60-550GSM
Kích thước giấy tối đa	1900mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	450-1650mm
Độ chính xác khi cắt	± 0,3mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	350 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1500mm
Công suất động cơ chính	11kW
Tổng công suất	30kW
Tổng trọng lượng	16 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

---

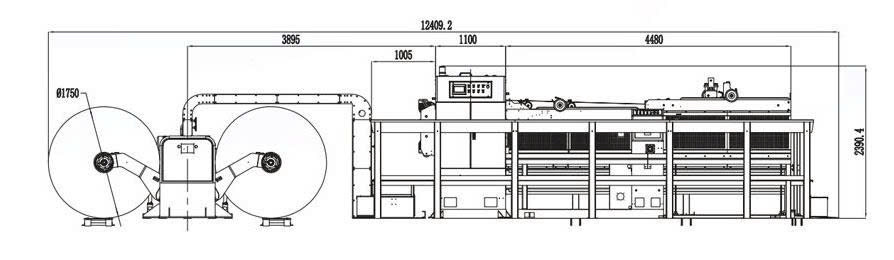

SƠ ĐỒ MẶT BẰNG LẮP ĐẶT S-190

Sơ đồ mặt bằng lắp đặt S-190 được sử dụng để tham khảo khi bố trí thiết bị trong không gian sản xuất, đảm bảo có đủ khu vực cho máy, đường cấp giấy, giao giấy và các khu vực vận hành liên quan.

---

CẤU HÌNH S190

Cấu hình: ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Hạng mục	Cấu hình
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	○
5	Thiết bị dẫn hướng web tự động	○

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Hạng mục	Cấu hình
1	Servo truyền động chính	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	○
4	Trạm bôi trơn và thủy lực làm mát bằng không khí	○
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Màn hình cảm ứng 10 inch	●

PHẦN VẬN CHUYỂN

STT	Hạng mục	Cấu hình
1	Thiết bị khử tĩnh điện	●
2	Băng tải tự động căng	●
3	Chức năng hút giấy chân không	●
4	Màn hình cảm ứng 10 inch	●

PHẦN GIAO BÁO

STT	Hạng mục	Cấu hình
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Hạng mục	Cấu hình
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Biến tần (VFD)	●
5	Cảm biến	●
6	Công tắc nút nhấn	●
7	Phân phối điện áp thấp	●
8	Hệ thống servo công suất cao	●

---

S-190 – GIẢI PHÁP CẮT GIẤY CHÍNH XÁC CHO SẢN XUẤT CHUYÊN NGHIỆP

🎯 Độ chính xác cắt ± 0,3mm.

⚡ Hệ thống điều khiển PLC Siemens kết hợp servo INVT.

🚀 Tốc độ cắt tối đa 300m/phút.

📐 Khổ giấy tối đa 1900mm.

📚 Chiều cao xếp chồng lên đến 1500mm bao gồm cả pallet.

🔪 Bộ dao cắt được thiết kế cho môi trường cắt xẻ rãnh tốc độ cao.

🔄 Hệ thống chồng chéo tự động theo dõi và điều chỉnh tốc độ băng tải.

📦 Cấu hình linh hoạt, đáp ứng nhiều yêu cầu xử lý giấy trong ngành giấy, in ấn và đóng gói.

S-190 là giải pháp phù hợp cho những dây chuyền cần xử lý giấy khổ lớn với yêu cầu cao về độ chính xác, tốc độ và sự ổn định trong quá trình sản xuất.

📞 Liên hệ ngay để được tư vấn cấu hình S-190 phù hợp với loại giấy, khổ giấy và yêu cầu sản xuất của doanh nghiệp.
