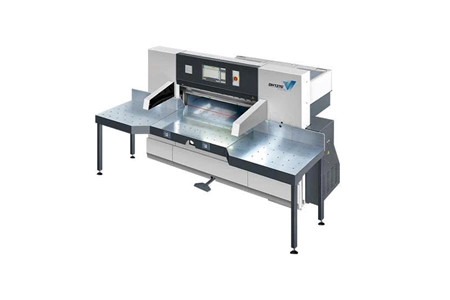

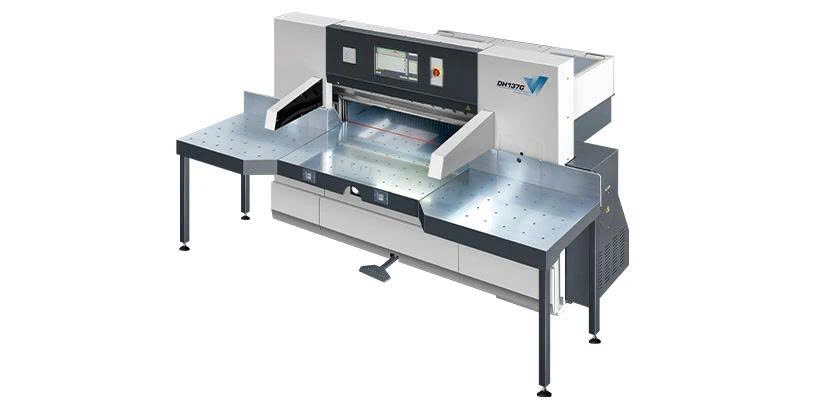

Máy cắt giấy hiệu suất cao D137G

MÁY CẮT GIẤY HIỆU SUẤT CAO D137G – TỐC ĐỘ 48M/PHÚT, CẮT CHÍNH XÁC, XỬ LÝ VẬT LIỆU DÀY HIỆU QUẢ

D137G là dòng máy cắt giấy hiệu suất cao được phát triển hướng đến các yêu cầu sản xuất khổ lớn, tốc độ cao và khả năng xử lý những loại vật liệu có độ dày lớn. Máy kết hợp hệ thống cấp giấy servo, truyền động bánh răng trục vít kép, điều khiển thủy lực, màn hình cảm ứng thông minh và hệ thống điện tử tích hợp để tạo nên một giải pháp cắt ổn định, chính xác và thuận tiện trong vận hành.

Với tốc độ nạp giấy tối đa 48m/phút, chiều cao cắt lên đến 210mm, chiều rộng cắt tối đa 1370mm và độ chính xác cắt ±0,1mm, D137G phù hợp cho những dây chuyền cần xử lý khối lượng giấy lớn, bìa cứng, chồng giấy dày và các vật liệu đặc biệt có yêu cầu cao về độ chính xác.

ĐỊNH VỊ CHÍNH XÁC CAO – CẤP GIẤY NHANH, ỔN ĐỊNH

⚙️ Động cơ cấp giấy sử dụng servo Yaskawa của Nhật Bản, giúp nâng cao độ chính xác trong quá trình định vị và rút ngắn thời gian đưa giấy đến vị trí cắt.

📐 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính cùng vít me bi không khe hở độ chính xác cao, hỗ trợ chuyển động ổn định ngay cả khi xử lý chồng giấy lớn.

🚀 Bộ cấp giấy tốc độ cao đạt tối đa 48m/phút, đáp ứng tốt những yêu cầu sản xuất liên tục và cần thay đổi vị trí cấp giấy nhanh.

🎯 Sự kết hợp giữa servo, ray dẫn hướng và vít me bi giúp quá trình cấp giấy có độ chính xác cao, chuyển động mượt và khả năng định vị nhanh.

MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH – ĐIỀU KHIỂN TRỰC QUAN

🖥️ D137G được trang bị màn hình cảm ứng công nghiệp 22 inch, mang đến không gian hiển thị rộng, trực quan và thuận tiện khi thiết lập các thông số vận hành.

📱 Giao diện điều khiển được thiết kế theo hướng thân thiện với người dùng, giúp thao tác cài đặt và điều chỉnh chức năng trở nên đơn giản hơn.

🔎 Hệ thống hỗ trợ chức năng tự chẩn đoán lỗi bằng hình ảnh và văn bản, giúp người vận hành nhanh chóng nhận biết trạng thái hoạt động của máy và hỗ trợ giảm thời gian dừng thiết bị.

💻 Máy tính công nghiệp từ Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa theo cấu hình của hệ thống.

🎨 Màn hình LCD sử dụng sản phẩm của AU – nhà sản xuất màn hình LCD của Đài Loan, đáp ứng yêu cầu hiển thị ổn định trong quá trình sử dụng.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT KÉP – CẮT MẠNH, VẬN HÀNH ỔN ĐỊNH

⚙️ D137G sử dụng cấu trúc truyền động bánh răng trục vít kép kết hợp hệ thống định vị bàn dao điều khiển bằng cam điện tử.

🎯 Cấu trúc này giúp nâng cao độ chính xác định vị dao, tạo chuyển động mượt mà và giảm mài mòn cơ học so với cấu trúc cam cơ khí thông thường.

🛡️ Khả năng chịu lực hai chiều của hệ thống bánh răng trục vít kép hỗ trợ hạn chế hiện tượng lệch dao khi cắt các loại giấy và bìa cứng.

🚀 Hệ thống truyền động hiệu quả giúp máy đạt tần số cắt cao, đáp ứng yêu cầu sản xuất liên tục với tốc độ cắt theo cấu hình máy lên đến 46 lần/phút.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – TĂNG SỨC CẮT, ỔN ĐỊNH ÁP SUẤT

💪 Hệ thống truyền động thủy lực kép mang lại lực cắt mạnh, kiểm soát áp suất ổn định và hỗ trợ máy vận hành đáng tin cậy trong điều kiện tải cao.

🔧 Thiết kế thủy lực tích hợp giúp các cơ cấu hoạt động trơn tru và chính xác, đồng thời giảm ứng suất cơ học lên những bộ phận quan trọng.

⚡ Mạch thủy lực được tối ưu hóa nhằm nâng cao hiệu quả vận hành, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ thiết bị.

📊 Theo thông tin sản phẩm, hệ thống thủy lực sử dụng cơ chế tăng áp nhanh và hỗ trợ điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng.

KHẢ NĂNG XỬ LÝ VẬT LIỆU DÀY – TỐI ƯU CHO SẢN XUẤT KHỔ LỚN

📦 D137G được nâng cao thiết kế để tăng không gian cấp liệu và khả năng xếp chồng khi cắt, đáp ứng tốt hơn nhu cầu gia công bìa cứng dày, chồng giấy lớn và các vật liệu có độ dày cao.

🏗️ Chiều cao cắt tối đa lên đến 210mm, mở rộng khả năng xử lý các đơn hàng yêu cầu chồng vật liệu lớn.

🚀 Hệ thống cấp giấy tốc độ cao giúp giải quyết những khó khăn thường gặp khi cấp liệu cho vật liệu dày, đồng thời hỗ trợ rút ngắn thời gian xử lý giữa các chu kỳ.

🎯 Hệ thống truyền động, cắt thủy lực và định vị chính xác được điều khiển bằng chương trình được thiết kế để duy trì hiệu suất cắt ổn định trong quá trình vận hành.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ VẬN HÀNH ỔN ĐỊNH

🛢️ Hệ thống bôi trơn tự động tập trung cung cấp lượng chất bôi trơn chính xác đến các bộ phận quan trọng theo chu kỳ được thiết lập.

⚙️ Việc duy trì điều kiện bôi trơn phù hợp giúp giảm ma sát, hạn chế mài mòn và hỗ trợ các cơ cấu cơ khí hoạt động ổn định.

🔧 Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn, giúp giảm công việc bảo trì thủ công và hỗ trợ kéo dài tuổi thọ thiết bị.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY DỄ DÀNG

💨 Bàn làm việc tích hợp các quả cầu khí giúp giảm đáng kể ma sát giữa chồng giấy và mặt bàn.

📦 Nhờ đó, người vận hành có thể di chuyển những chồng giấy nặng dễ dàng hơn, giảm sức lực cần thiết trong quá trình căn chỉnh và cấp liệu.

🎯 Thiết kế này đồng thời hỗ trợ nâng cao độ chính xác định vị, giảm mệt mỏi cho người vận hành và cải thiện hiệu quả sản xuất tổng thể.

BÀN KHÍ MẠ CROM CHÍNH XÁC – BỀ MẶT BỀN, VẬN HÀNH MƯỢT

✨ Bàn bơm hơi và bàn phụ được gia công với bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền cao.

📐 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát trong quá trình xử lý vật liệu, hỗ trợ chồng giấy di chuyển thuận lợi và giữ độ chính xác định vị.

🛠️ Thiết kế bàn làm việc cũng giúp giảm thời gian bảo trì và hỗ trợ duy trì hiệu suất ổn định trong thời gian dài.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

🔩 Kết cấu chắc chắn giúp tăng độ cứng vững của toàn bộ máy, duy trì độ ổn định kích thước và hạn chế rung động trong quá trình cắt.

🎯 Nhờ đó, máy có nền tảng cơ khí vững chắc để hỗ trợ độ chính xác cắt, đặc biệt trong những điều kiện sản xuất yêu cầu tải trọng lớn.

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – ỔN ĐỊNH KHI CẮT TẢI CAO

🔩 Cụm thanh truyền cường độ cao được thiết kế để đáp ứng điều kiện cắt nặng, đảm bảo truyền lực ổn định và chính xác trong toàn bộ chu trình.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế nguy cơ hư hỏng các bộ phận cắt quan trọng khi xuất hiện va đập hoặc tải bất thường.

🔧 Thiết kế này góp phần nâng cao độ tin cậy của thiết bị và giảm yêu cầu bảo trì trong quá trình sử dụng.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🛡️ Máy được trang bị màn chắn ánh sáng an toàn đa tia liên tục giám sát khu vực cắt.

⚡ Khi phát hiện sự xâm nhập vào vùng bảo vệ, hệ thống có thể kích hoạt dừng chuyển động của máy nhằm tăng cường an toàn cho người vận hành.

🔒 Cấu trúc bảo vệ lưỡi dao tích hợp cùng các bộ phận bảo vệ phía sau dao giúp hạn chế nguy cơ phát sinh sự cố do thao tác không đúng.

VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG CHỊU TẢI NẶNG

📐 Hệ thống vít me bi tốc độ cao kết hợp ray dẫn hướng chịu tải nặng giúp duy trì chuyển động ổn định và khả năng định vị chính xác.

⚙️ Bề mặt lắp ray được gia công chính xác, hỗ trợ độ cứng vững cao và chuyển động mượt trong quá trình cấp giấy.

🎯 Cấu trúc này phù hợp với yêu cầu cấp liệu nhanh, định vị chính xác và xử lý vật liệu dày, tải trọng lớn hoặc hành trình dài.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ D137G sử dụng hệ thống điều khiển điện thông minh với thiết kế mô-đun, giúp các chức năng vận hành được quản lý đồng bộ.

🛡️ Các chức năng an toàn quan trọng áp dụng kiến trúc an toàn hai kênh, hỗ trợ giám sát trạng thái thiết bị trong thời gian thực và phản hồi nhanh khi phát hiện điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp thuận tiện hơn cho việc chẩn đoán lỗi, bảo trì và xử lý sự cố, từ đó hỗ trợ giảm thời gian dừng máy.

🔌 Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON và các linh kiện khác theo cấu hình sản phẩm.

NGUỒN ĐIỆN ỔN ĐỊNH – BẢO VỆ HỆ THỐNG ĐIỀU KHIỂN

🔋 Phần điều khiển máy tính được cấp nguồn bằng bộ nguồn chuyển mạch Mean Well (MW), giúp duy trì nguồn điện ổn định cho hệ thống điều khiển.

⚙️ Thiết kế này hỗ trợ bảo vệ phần điều khiển máy tính và hạn chế ảnh hưởng từ tình trạng nguồn điện không ổn định hoặc quá tải.

CƠ CẤU CẤP DAO KIỂU MÓC – THAY DAO NHANH, THUẬN TIỆN

🔧 Cấu trúc nạp dao kiểu móc giúp việc tháo lắp và thay thế dao trở nên đơn giản hơn.

🛠️ Thiết kế này thuận tiện cho công tác bảo trì và giúp rút ngắn thời gian thao tác khi cần thay dao trong quá trình sản xuất.

CIP4 TIÊU CHUẨN – KẾT NỐI QUY TRÌNH SẢN XUẤT THÔNG MINH

💻 D137G được trang bị chức năng lập trình CIP4 theo cấu hình tiêu chuẩn, giúp nâng cao mức độ tự động hóa trong quá trình thiết lập công việc.

🔄 Hệ thống tương thích với định dạng PDF, JDF + JPG, hỗ trợ kết nối dữ liệu sản xuất và giảm bớt các thao tác nhập liệu thủ công.

📊 Việc tích hợp dữ liệu giúp quá trình thiết lập công việc thuận tiện hơn, đồng thời hỗ trợ tăng tính nhất quán khi xử lý nhiều đơn hàng.

ĐIỀU CHỈNH ÁP LỰC VÀ ÉP GIẤY THÔNG MINH

🎛️ Áp lực được tự động điều chỉnh theo kích thước giấy, hỗ trợ quá trình ép và cố định vật liệu phù hợp với từng công việc.

🔒 Máy ép giấy sử dụng cấu trúc lò xo kép nhằm tăng tính ổn định và hỗ trợ an toàn cho người vận hành trong quá trình làm việc.

CẤU HÌNH VÀ TÍNH NĂNG NỔI BẬT

🚀 Tốc độ nạp giấy tối đa 48m/phút.

⚙️ Truyền động bánh răng trục vít kép tiêu chuẩn.

🎯 Độ chính xác cắt theo thông số kỹ thuật đạt ±0,1mm.

📦 Chiều cao cắt tối đa 210mm, phù hợp xử lý chồng giấy và vật liệu dày.

🖥️ Máy tính điều khiển 22 inch.

💻 CIP4 tiêu chuẩn, hỗ trợ PDF, JDF + JPG.

🛢️ Hệ thống bôi trơn tự động tiêu chuẩn.

🛡️ An toàn khi sử dụng dao sau lưng tiêu chuẩn.

🔪 Sử dụng lưỡi dao thép sắc bén nhập khẩu.

🏗️ Cấu trúc khung máy dạng tách rời.

THÔNG SỐ CÀI ĐẶT

Hạng mục	Thông số
Loại	1370 (Tuabin kép)
Chiều dài máy	3185mm
Chiều rộng máy	3370mm
Chiều cao máy	1800mm
Chiều dài đế máy	750mm
Chiều rộng nền móng máy	750mm
Độ dày nền máy	200mm
Máy có chiều rộng bằng một nửa.	1345mm
Trọng lượng tịnh	5,15 tấn
Tổng trọng lượng	4,33 tấn
Kích thước đóng gói	360016002100mm

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	D137G
Chiều dài cắt tối đa	1720mm
Chiều rộng cắt tối đa	1370mm
Chiều cao cắt tối đa	210mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	100mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	1925mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	60KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,75×160×1630mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	46 lần/phút
Tốc độ nạp giấy (tối đa)	48m/phút
Nguồn điện chính	5,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Thông số
Loại	D137G
Tốc độ nạp giấy tối đa	48 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Tiêu chuẩn
Chiều cao cắt	210 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	22 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

MÀN TRÌNH DIỄN CHÍNH

📐 1. Cơ cấu cấp giấy: Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính và vít me bi không khe hở độ chính xác cao.

🖥️ 2. Màn hình LCD: Sử dụng sản phẩm của AU, nhà sản xuất màn hình LCD của Đài Loan.

💻 3. Máy tính công nghiệp: Máy tính công nghiệp từ Đài Loan, có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

🧑‍💻 4. Màn hình điều khiển: Thiết kế giao diện thân thiện với người dùng, giúp thao tác thuận tiện hơn.

⚙️ 5. Động cơ cấp giấy: Sử dụng động cơ servo Yaskawa của Nhật Bản để đạt độ chính xác cao và định vị nhanh.

🔋 6. Bộ nguồn điều khiển: Sử dụng bộ nguồn chuyển mạch Mean Well (MW), hỗ trợ duy trì nguồn điện ổn định cho hệ thống điều khiển máy tính.

🔌 7. Điều khiển điện áp thấp: Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON và các thiết bị khác.

💧 8. Hệ thống thủy lực: Sử dụng hệ thống tăng áp nhanh. Theo thông tin sản phẩm, áp suất đáp ứng chứng nhận an toàn TUV của Đức và sử dụng van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch.

🏗️ 9. Kết cấu khung giàn: Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện cho lắp đặt và điều chỉnh.

🔩 10. Khung máy tách rời: Sử dụng cấu trúc tách rời phổ biến, hỗ trợ độ chính xác cắt và tạo thuận lợi cho công tác bảo trì.

✨ 11. Bệ làm việc mạ crom: Giúp giảm thời gian bảo trì và hỗ trợ kéo dài tuổi thọ bề mặt làm việc.

💨 12. Cấu trúc thổi khí: Bệ làm việc được trang bị cấu trúc thổi khí, hỗ trợ đẩy và cấp giấy.

🛡️ 13. Bảo vệ lưỡi dao: Cấu trúc bảo vệ lưỡi dao tích hợp và 10 bộ lưới chắn sáng độ tin cậy cao giúp tăng cường an toàn cho người vận hành.

🔒 14. Bảo vệ phía sau dao: Cấu trúc bảo vệ lưng dao được thiết kế nhằm hạn chế nguy cơ hư hỏng máy móc do vận hành sai.

🏭 15. Xử lý rung động lão hóa: Các bộ phận lớn của máy được xử lý bằng phương pháp rung động lão hóa theo thông tin sản phẩm, nhằm hỗ trợ độ ổn định kết cấu trong quá trình sử dụng lâu dài.

⚙️ 16. Truyền động bánh răng trục vít kép: Cấu trúc truyền động hiệu quả hỗ trợ nâng cao hiệu suất làm việc và đáp ứng tần số cắt cao.

🔧 17. Nạp dao kiểu móc: Thiết kế giúp việc thay dao trở nên đơn giản và thuận tiện hơn.

🛢️ 18. Bôi trơn tự động: Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn.

💻 19. Lập trình CIP4: Chức năng CIP4 hiệu suất cao là tiêu chuẩn, tương thích với định dạng PDF, JDF + JPG.

🚀 20. Cấp giấy tốc độ cao: Bộ nạp giấy hoạt động với tốc độ tối đa 48m/phút.

🖥️ 21. Màn hình LCD lớn: Màn hình hiển thị lớn hỗ trợ hướng dẫn quá trình vận hành máy trực quan.

🎛️ 22. Tự động điều chỉnh áp lực: Áp lực được tự động điều chỉnh theo kích thước giấy.

🔐 23. Máy ép giấy: Sử dụng cấu trúc lò xo kép để hỗ trợ an toàn cho người vận hành.

D137G – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO SẢN XUẤT HIỆU SUẤT CAO

D137G tập trung vào ba yếu tố quan trọng của dây chuyền cắt giấy hiện đại: cấp giấy nhanh, cắt chính xác và xử lý vật liệu dày.

Từ servo Yaskawa, truyền động bánh răng trục vít kép, hệ thống thủy lực kép, bàn khí mạ crom, bàn bóng khí, khung máy cứng vững cho đến màn hình điều khiển thông minh và CIP4 tiêu chuẩn, từng cụm chức năng được thiết kế để hỗ trợ quá trình sản xuất ổn định và thuận tiện hơn.

📞 Bạn đang tìm một máy cắt giấy khổ lớn có tốc độ cấp giấy 48m/phút, chiều cao cắt 210mm và độ chính xác ±0,1mm? Hãy liên hệ ngay để được tư vấn cấu hình D137G phù hợp với vật liệu, khổ giấy và nhu cầu sản xuất thực tế của doanh nghiệp.
