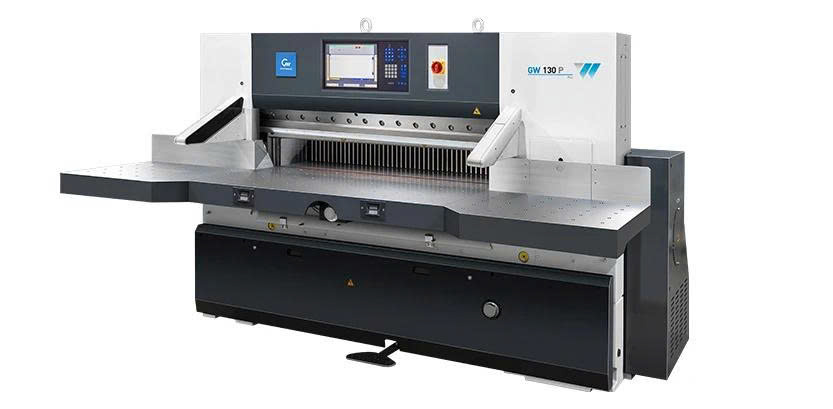

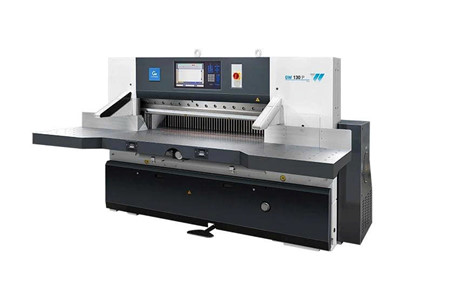

Máy cắt giấy thương mại GW130P

MÁY CẮT GIẤY THƯƠNG MẠI GW130P – KHỔ CẮT LỚN, ĐỘ CHÍNH XÁC CAO, VẬN HÀNH THÔNG MINH

Máy cắt giấy thương mại GW130P được phát triển cho nhu cầu gia công giấy khổ lớn, nơi độ chính xác, tốc độ xử lý và sự ổn định trong vận hành luôn được đặt lên hàng đầu. Với khả năng cắt tối đa 1300 × 1300mm, chiều cao chồng cắt lên đến 130mm, tốc độ cắt 45 lần/phút và độ chính xác ±0,1mm, GW130P mang đến một giải pháp mạnh mẽ cho các môi trường sản xuất chuyên nghiệp.

Không chỉ sở hữu kết cấu chắc chắn, GW130P còn được trang bị hệ thống điều khiển cảm ứng 15 inch, truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom, khóa dao điện tử, màn chắn ánh sáng an toàn và hệ thống bôi trơn tự động. Tất cả được kết hợp nhằm tạo nên một quy trình cắt chính xác – ổn định – thuận tiện – an toàn hơn cho người vận hành.

KHỔ CẮT 1300MM – SẴN SÀNG CHO NHỮNG CÔNG VIỆC KHỔ LỚN

📐 Chiều dài cắt tối đa 1300mm và chiều rộng cắt tối đa 1300mm giúp GW130P xử lý hiệu quả các chồng giấy có kích thước lớn.

🎯 Độ chính xác cắt đạt ±0,1mm, hỗ trợ duy trì kích thước thành phẩm đồng đều giữa các lần gia công.

⚡ Với tốc độ cắt 45 lần/phút và tốc độ nạp giấy tối đa 24m/phút, máy đáp ứng tốt nhu cầu xử lý liên tục trong môi trường sản xuất.

📦 Chiều cao cắt tối đa 130mm cho phép xử lý những chồng giấy có độ dày lớn, giảm số lần chia nhỏ vật liệu trong quá trình gia công.

GIAO DIỆN VẬN HÀNH THÂN THIỆN – THAO TÁC TRỰC QUAN

🖥️ Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 15 inch, cho phép người vận hành dễ dàng thực hiện các cài đặt và chức năng bằng thao tác chạm.

🎛️ Hệ thống vận hành và điều khiển được thiết kế theo hướng đơn giản, trực quan và dễ sử dụng, giúp người vận hành nhanh chóng làm quen với các chức năng của máy.

⚡ Giao diện điều khiển thân thiện góp phần rút ngắn thời gian thiết lập công việc và hỗ trợ thao tác thuận tiện hơn trong quá trình sản xuất.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 15 INCH

🖥️ Màn hình cảm ứng công nghiệp 15 inch cung cấp không gian hiển thị rõ ràng, hỗ trợ điều khiển trực quan và thiết lập công việc nhanh chóng.

📊 Người vận hành có thể theo dõi tình trạng máy theo thời gian thực, đồng thời truy cập các chức năng điều khiển một cách thuận tiện.

🔍 Chức năng tự chẩn đoán tích hợp hỗ trợ phát hiện các tình trạng bất thường, góp phần giảm thời gian ngừng hoạt động và duy trì năng suất sản xuất.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ GW130P sử dụng hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử.

🎯 Cấu trúc này giúp căn chỉnh vị trí dao chính xác và duy trì chuyển động ổn định trong quá trình cắt.

🔩 So với các hệ thống cam cơ khí thông thường, thiết kế điều khiển điện tử hỗ trợ nâng cao độ chính xác định vị, tăng cường an toàn, giảm hao mòn cơ học và kéo dài tuổi thọ sử dụng của hệ thống.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Hệ thống truyền động thủy lực kép mang lại khả năng cắt mạnh mẽ, đồng thời duy trì áp suất ổn định trong suốt quá trình vận hành.

⚙️ Mạch thủy lực được tối ưu hóa giúp quá trình cắt diễn ra chính xác và ổn định hơn, đồng thời giảm ứng suất cơ học lên các bộ phận quan trọng.

🔧 Thiết kế tích hợp giúp giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ của hệ thống trong quá trình sử dụng lâu dài.

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ BỀN

✨ Bàn khí và bàn bên được mạ crom chính xác, tạo ra bề mặt nhẵn, chống mài mòn và có khả năng chống ăn mòn tốt.

📄 Bề mặt trơn nhẵn giúp giảm ma sát khi di chuyển chồng giấy, hỗ trợ người vận hành định vị vật liệu thuận tiện hơn.

🎯 Nhờ đó, máy có thể duy trì độ chính xác định vị và hỗ trợ nâng cao độ chính xác khi cắt trong thời gian dài.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI – TRUYỀN LỰC ỔN ĐỊNH

🔩 Cụm thanh truyền được gia cường nhằm đảm bảo khả năng truyền lực chính xác ngay cả khi chịu tải trọng cắt cao.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức lên các bộ phận quan trọng của hệ thống cắt.

🔧 Thiết kế này góp phần tăng độ tin cậy, giảm hao mòn và hạn chế nhu cầu bảo trì trong quá trình sử dụng.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ KHU VỰC CẮT

🛡️ GW130P được trang bị màn chắn ánh sáng an toàn đa tia hiệu suất cao để liên tục giám sát khu vực cắt.

🚨 Khi phát hiện sự xâm nhập vào vùng được bảo vệ, hệ thống có thể lập tức dừng hoạt động, hỗ trợ hạn chế nguy cơ mất an toàn trong quá trình vận hành.

👷 Thiết kế bảo vệ đa lớp giúp người vận hành yên tâm hơn khi thao tác với máy trong môi trường sản xuất.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – XỬ LÝ CHỒNG GIẤY DỄ DÀNG

💨 Bàn làm việc được tích hợp các quả cầu khí giúp giảm ma sát giữa chồng giấy và mặt bàn.

📦 Người vận hành có thể di chuyển những chồng giấy nặng dễ dàng hơn, giảm đáng kể sức lực cần thiết trong quá trình thao tác.

🎯 Đồng thời, thiết kế này hỗ trợ định vị vật liệu chính xác hơn, giảm mệt mỏi và nâng cao hiệu quả làm việc.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – HẠN CHẾ CHUYỂN ĐỘNG NGOÀI Ý MUỐN

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái hoạt động của máy.

⚠️ Khi phát hiện lỗi hoặc điều kiện bất thường, cơ cấu dao sẽ được tự động khóa.

🛡️ Tính năng này giúp hạn chế chuyển động ngoài ý muốn của dao, đồng thời tăng cường bảo vệ người vận hành và thiết bị.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – GIẢM RUNG, TĂNG ĐỘ CỨNG VỮNG

🏗️ Khung máy được chế tạo từ khuôn đúc cát nhựa nguyên khối với kết cấu chịu lực cao.

💪 Thiết kế liền khối giúp tăng độ cứng vững và hạn chế rung động trong quá trình vận hành.

🎯 Nền tảng cơ khí ổn định góp phần duy trì độ chính xác cắt và độ tin cậy của máy trong quá trình sử dụng lâu dài.

KẾT CẤU KHUNG GIÀN – THUẬN TIỆN LẮP ĐẶT VÀ ĐIỀU CHỈNH

🏗️ Toàn bộ máy sử dụng kết cấu khung giàn, tạo nên nền tảng chắc chắn cho hệ thống.

🔧 Thiết kế này thuận tiện cho quá trình lắp đặt, điều chỉnh và bảo trì máy.

⚙️ Kết hợp với cấu trúc khung tách rời, GW130P hướng đến khả năng duy trì độ chính xác cắt đồng thời tạo điều kiện thuận lợi cho công tác bảo dưỡng.

HỆ ĐIỀU HÀNH WINCE – HOẠT ĐỘNG ỔN ĐỊNH

💻 GW130P sử dụng hệ điều hành WinCE tích hợp, hỗ trợ hệ thống điều khiển duy trì hoạt động ổn định.

⚡ Thiết kế này giúp máy có khả năng chịu được tình trạng mất điện hoặc tắt nguồn đột ngột theo thông tin sản phẩm.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ Hệ thống điều khiển điện hiện đại được thiết kế theo cấu trúc mô-đun nhằm nâng cao độ ổn định và thuận tiện cho quá trình bảo trì.

🛡️ Kiến trúc an toàn hai kênh liên tục giám sát trạng thái máy và hỗ trợ phản hồi nhanh khi xuất hiện điều kiện bất thường.

🔧 Thiết kế dạng mô-đun giúp đơn giản hóa quá trình kiểm tra, khắc phục sự cố và bảo trì, từ đó hỗ trợ giảm thời gian ngừng máy.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HOẠT ĐỘNG ỔN ĐỊNH

🛢️ Hệ thống bôi trơn tự động có khả năng phân phối dầu theo định kỳ với lượng chính xác.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo khoảng 90% các bộ phận cốt lõi được bôi trơn đúng cách, góp phần giảm hao mòn và hỗ trợ kéo dài tuổi thọ máy.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

🎯 Các vít me bi cán nguội chính xác giúp cơ cấu cấp giấy duy trì chuyển động ổn định và khả năng định vị chính xác.

🔧 Thanh dẫn hướng chịu tải nặng với bề mặt được gia công chính xác giúp cơ cấu di chuyển mượt mà, duy trì độ cứng vững và độ chính xác lặp lại.

📐 Sự kết hợp giữa vít me bi và ray dẫn hướng tạo nền tảng cơ khí ổn định cho quá trình cấp giấy và định vị vật liệu.

MÀN TRÌNH DIỄN CHÍNH – CẤU HÌNH ĐƯỢC ĐẦU TƯ ĐỒNG BỘ

🔹 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính và vít me bi không khe hở độ chính xác cao.

🔹 Màn hình sử dụng sản phẩm LCD từ nhà sản xuất AU của Đài Loan, hướng đến tuổi thọ sử dụng lâu dài.

🔹 Máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

🔹 Màn hình điều khiển máy tính được thiết kế thân thiện, giúp người vận hành dễ dàng thao tác.

🔹 Động cơ cấp giấy sử dụng động cơ servo sản xuất trong nước, hỗ trợ định vị nhanh và chính xác.

🔹 Bộ nguồn chuyển mạch Mean Well (MW) cung cấp nguồn điện ổn định cho phần điều khiển máy tính, hỗ trợ bảo vệ hệ thống trước tình trạng nguồn điện quá tải.

🔹 Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON và các linh kiện khác theo cấu hình sản phẩm.

🔹 Hệ thống thủy lực sử dụng cơ chế tăng áp nhanh; theo thông tin sản phẩm, áp suất đáp ứng chứng nhận an toàn TUV của Đức. Có thể lựa chọn van tỷ lệ của Đức để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 15 inch.

🔹 Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện cho việc lắp đặt và điều chỉnh.

🔹 Khung máy sử dụng cấu trúc tách rời, hỗ trợ độ chính xác cắt và tạo điều kiện thuận lợi cho bảo trì.

🔹 Bệ làm việc mạ crom giúp giảm thời gian bảo trì và hỗ trợ kéo dài tuổi thọ.

🔹 Bệ làm việc được trang bị cấu trúc thổi, tạo thuận lợi cho việc đẩy và cấp giấy.

🔹 Cấu trúc bảo hiểm lưỡi dao tích hợp cùng 10 bộ lưới chắn sáng độ tin cậy cao hỗ trợ bảo vệ người vận hành.

🔹 Cấu trúc bảo hiểm kép ở mặt sau dao giúp hạn chế nguy cơ hư hỏng thứ cấp do thao tác sai.

🔹 Các bộ phận lớn của máy được xử lý bằng phương pháp rung động lão hóa, hỗ trợ duy trì độ ổn định của kết cấu trong quá trình sử dụng lâu dài.

🔹 Cấu trúc truyền động bánh răng trục vít giúp nâng cao hiệu suất làm việc, với tần số cắt đạt 45 lần/phút.

🔹 Cấu trúc gắn dao kiểu móc giúp quá trình thay dao trở nên đơn giản và thuận tiện.

🔹 Bộ phận cắt được trang bị hệ thống bôi trơn tự động, hỗ trợ nâng cao hiệu quả làm việc và kéo dài tuổi thọ thiết bị.

THÔNG SỐ CÀI ĐẶT

Thông số	Giá trị
Loại	1300
Chiều dài máy	2640/3090mm
Chiều rộng máy	2850/2950mm
Chiều cao máy	1622mm
Chiều dài đế máy	750mm
Chiều rộng nền móng máy	750mm
Độ dày nền máy	200mm
Máy có chiều rộng bằng một nửa.	1012mm
Trọng lượng tịnh	3,4 tấn
Tổng trọng lượng	3,668 tấn
Kích thước đóng gói	275014001910mm

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW130P
Chiều dài cắt tối đa	1300mm
Chiều rộng cắt tối đa	1300mm
Chiều cao cắt tối đa	130mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1765mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	40KN
Áp suất kẹp (phút)	3KN
Thông số kỹ thuật lưỡi dao	12,7×127×1520mm
Chiều dài tối đa có thể mài	45mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	GW130P
Loại	GW130P
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	130 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

GW130P – CẮT KHỔ LỚN, ĐIỀU KHIỂN THÔNG MINH, SẴN SÀNG CHO SẢN XUẤT CHUYÊN NGHIỆP

📐 1300mm chiều dài và chiều rộng cắt tối đa.

🎯 ±0,1mm độ chính xác cắt.

⚡ 45 lần/phút tốc độ cắt.

🖥️ Màn hình cảm ứng công nghiệp 15 inch cho thao tác trực quan.

💪 Thủy lực kép và truyền động bánh răng trục vít hỗ trợ quá trình cắt ổn định.

🛡️ Màn chắn ánh sáng, khóa dao điện tử và bảo vệ quá tải tăng cường an toàn vận hành.

✨ Bàn khí mạ crom và bóng khí tích hợp giúp giảm ma sát, hỗ trợ xử lý chồng giấy thuận tiện hơn.

🔧 Khung máy chắc chắn, vít me bi chính xác và hệ thống bôi trơn tự động tạo nền tảng cho quá trình vận hành ổn định lâu dài.

📞 Đừng để những yêu cầu cắt khổ lớn làm chậm tiến độ sản xuất. Liên hệ ngay để được tư vấn chi tiết về máy cắt giấy thương mại GW130P, cấu hình thực tế và phương án đầu tư phù hợp với nhu cầu của doanh nghiệp.
