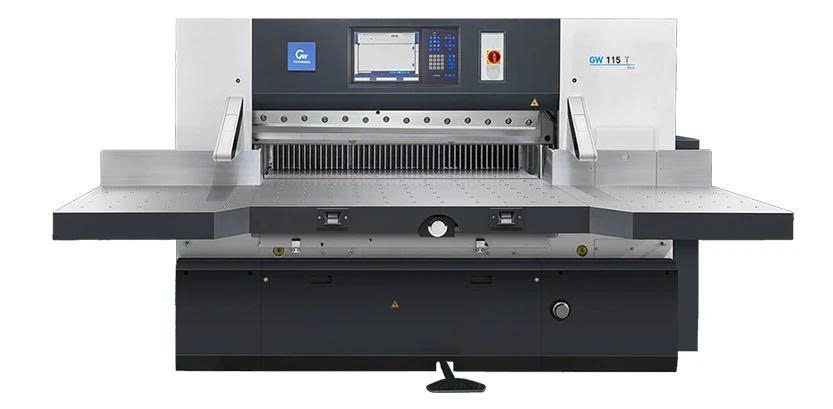

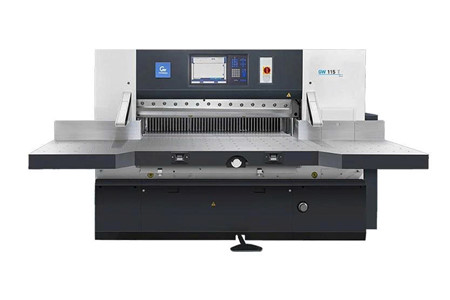

Máy cắt giấy GW115T

MÁY CẮT GIẤY GW115T – CÔNG NGHỆ CẮT KHỔ LỚN, ĐỊNH VỊ SERVO CHÍNH XÁC, VẬN HÀNH THÔNG MINH

Máy cắt giấy GW115T là giải pháp cắt giấy khổ lớn được thiết kế hướng đến độ chính xác, độ ổn định và hiệu quả vận hành trong môi trường sản xuất chuyên nghiệp. Với hệ thống cấp giấy sử dụng động cơ servo, cấu trúc máy tối ưu, hệ thống truyền động bánh răng trục vít, thủy lực kép và màn hình điều khiển cảm ứng thông minh, GW115T mang đến khả năng xử lý chồng giấy lớn với tốc độ cao và độ chính xác ổn định.

📌 Định vị nhanh và chính xác: Động cơ servo cho hệ thống cấp giấy giúp rút ngắn thời gian định vị, nâng cao độ chính xác trong từng thao tác.

📌 Khung máy chắc chắn: Cấu trúc khung dạng tách rời giúp tăng độ chính xác khi cắt, đồng thời thuận tiện hơn cho quá trình bảo trì và sửa chữa.

📌 Cắt hiệu quả: Cấu trúc truyền động bánh răng trục vít kết hợp điều khiển dao bằng cam điện tử hỗ trợ vận hành ổn định, với tốc độ cắt đạt 45 lần/phút theo thông số sản phẩm.

📌 Khổ cắt lên đến 1150mm: Phù hợp với nhu cầu xử lý giấy khổ lớn, đáp ứng nhiều ứng dụng trong in ấn, gia công giấy và sản xuất thành phẩm.

---

ĐỊNH VỊ SERVO – TĂNG TỐC ĐỘ, NÂNG CAO ĐỘ CHÍNH XÁC

⚙️ Động cơ cấp giấy sử dụng servo giúp thực hiện quá trình định vị nhanh và chính xác cao.

🎯 Khả năng kiểm soát vị trí chính xác hỗ trợ căn chỉnh chồng giấy ổn định trước khi thực hiện chu kỳ cắt.

🚀 Quá trình cấp giấy được tối ưu giúp giảm thời gian chờ giữa các thao tác, từ đó hỗ trợ nâng cao hiệu quả vận hành tổng thể.

Đây là nền tảng quan trọng để GW115T đáp ứng các công việc yêu cầu độ chính xác cao trên khổ giấy lớn.

---

CẤU TRÚC KHUNG MÁY TÁCH RỜI – ỔN ĐỊNH VÀ THUẬN TIỆN BẢO TRÌ

🏗️ GW115T sử dụng cấu trúc khung máy dạng tách rời, một thiết kế được sử dụng phổ biến trên các dòng máy cắt giấy công nghiệp.

🔧 Cấu trúc này giúp tối ưu độ cứng vững của máy, hỗ trợ duy trì độ chính xác trong quá trình cắt và tạo điều kiện thuận lợi hơn cho việc kiểm tra, bảo dưỡng các cụm máy.

📐 Khi vận hành với chồng giấy lớn, độ ổn định của kết cấu máy đóng vai trò quan trọng trong việc duy trì chất lượng đường cắt.

---

XỬ LÝ LÃO HÓA BẰNG RUNG ĐỘNG – ỔN ĐỊNH TRONG VẬN HÀNH LÂU DÀI

🛠️ Các bộ phận chính của máy được xử lý lão hóa bằng rung động nhằm hạn chế nguy cơ biến dạng trong quá trình vận hành lâu dài.

🔩 Kết cấu ổn định giúp máy duy trì độ chính xác tốt hơn trong điều kiện làm việc liên tục.

📈 Đây là yếu tố quan trọng đối với máy cắt giấy khổ lớn, nơi độ ổn định của từng cụm cơ khí có ảnh hưởng trực tiếp đến độ chính xác thành phẩm.

---

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp 22 inch mang đến không gian hiển thị lớn, rõ ràng và trực quan, giúp người vận hành dễ dàng theo dõi các thông số trong quá trình sản xuất.

⚡ Nền tảng điều khiển tiên tiến hỗ trợ thiết lập công việc nhanh chóng và quản lý quá trình vận hành thuận tiện hơn.

📊 Người vận hành có thể theo dõi trạng thái máy theo thời gian thực, đồng thời sử dụng các chức năng tự chẩn đoán và bảo vệ tích hợp.

🛡️ Hệ thống điều khiển được thiết kế nhằm nâng cao độ tin cậy vận hành, hạn chế thời gian dừng máy và hỗ trợ duy trì năng suất ổn định.

---

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – VẬN HÀNH ÊM, ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ Hệ thống truyền động bánh răng trục vít được kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, tạo nên cơ chế phối hợp chính xác giữa chuyển động của dao và quá trình cắt.

🎯 Hệ thống hỗ trợ định vị dao chính xác cao và vận hành trơn tru.

🔧 So với các hệ thống cam cơ khí thông thường, thiết kế này giúp nâng cao độ chính xác định vị, tăng cường an toàn vận hành và giảm mài mòn cơ học.

⏳ Nhờ đó, hệ thống truyền động được thiết kế hướng đến khả năng hoạt động ổn định và tuổi thọ sử dụng lâu dài.

---

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Hệ thống truyền động thủy lực kép cung cấp lực cắt mạnh mẽ, kiểm soát áp suất ổn định và hỗ trợ máy hoạt động đáng tin cậy trong các chu kỳ cắt liên tục.

🔄 Thiết kế thủy lực tích hợp giúp quá trình vận hành diễn ra trơn tru và chính xác hơn, đồng thời giảm ứng suất cơ học lên các bộ phận quan trọng.

⚡ Mạch thủy lực được tối ưu hóa nhằm cải thiện hiệu quả hoạt động, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ của hệ thống.

---

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ ỔN ĐỊNH

✨ Bàn chính và bàn phụ được trang bị bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền cao trong quá trình sử dụng.

📄 Bề mặt nhẵn và chống mài mòn giúp giảm ma sát khi di chuyển chồng giấy.

🎯 Khả năng di chuyển ổn định hỗ trợ định vị chính xác, từ đó góp phần nâng cao độ chính xác đường cắt và duy trì hiệu suất ổn định trong thời gian dài.

---

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – TRUYỀN LỰC ỔN ĐỊNH

🔩 Cụm thanh truyền được gia cường để chịu được tải trọng cắt cao, đồng thời duy trì khả năng truyền lực ổn định và chính xác trong từng chu kỳ.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức hoặc những tải trọng bất ngờ lên các bộ phận cắt quan trọng.

🔧 Thiết kế này góp phần nâng cao độ tin cậy của hệ thống và giảm yêu cầu bảo trì trong quá trình sử dụng.

---

MÀN CHẮN ÁNH SÁNG AN TOÀN – GIÁM SÁT KHU VỰC CẮT LIÊN TỤC

🛡️ GW115T được trang bị màn chắn ánh sáng an toàn đa tia, liên tục giám sát khu vực cắt trong quá trình vận hành.

🚨 Khi phát hiện sự xâm nhập vào vùng được bảo vệ, hệ thống có thể lập tức dừng chuyển động của máy theo cơ chế an toàn.

👷 Thiết kế này tăng cường khả năng bảo vệ người vận hành trong khi vẫn duy trì hiệu quả làm việc của máy.

---

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY DỄ DÀNG

💨 Các quả cầu khí tích hợp trên bàn làm việc giúp giảm đáng kể ma sát giữa chồng giấy và bề mặt bàn.

📦 Nhờ đó, người vận hành có thể di chuyển các chồng giấy lớn dễ dàng hơn mà không cần sử dụng quá nhiều lực.

🎯 Thiết kế này hỗ trợ định vị chồng giấy chính xác, giảm mệt mỏi trong quá trình thao tác và nâng cao hiệu quả sản xuất.

---

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – TĂNG CƯỜNG AN TOÀN VẬN HÀNH

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái hoạt động của máy.

⚠️ Khi phát hiện lỗi hoặc điều kiện bất thường, hệ thống có thể tự động khóa cơ cấu dao nhằm hạn chế chuyển động ngoài ý muốn.

🛡️ Tính năng này giúp bảo vệ người vận hành và thiết bị, đồng thời tăng cường an toàn trong quá trình sử dụng.

---

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

💪 Kết cấu chắc chắn giúp tăng độ cứng vững và duy trì sự ổn định kích thước trong quá trình vận hành lâu dài.

📐 Cấu trúc khung ổn định góp phần giảm rung động, hỗ trợ nâng cao độ chính xác khi cắt và duy trì hiệu suất đáng tin cậy trong môi trường sản xuất liên tục.

---

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – ỔN ĐỊNH VÀ DỄ BẢO TRÌ

⚡ Hệ thống điều khiển điện được thiết kế nhằm đáp ứng yêu cầu về độ tin cậy, an toàn và ổn định trong quá trình vận hành.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bằng kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và phản ứng nhanh khi phát hiện điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình kiểm tra, khắc phục sự cố và bảo trì.

📉 Việc giảm thời gian xử lý sự cố góp phần hạn chế thời gian ngừng máy và duy trì hiệu quả sản xuất.

---

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HOẠT ĐỘNG ỔN ĐỊNH

🛢️ Hệ thống bôi trơn tự động có khả năng bơm dầu định kỳ với lượng chính xác theo thiết kế.

⚙️ Theo thông tin sản phẩm, hệ thống giúp đảm bảo 90% các bộ phận cốt lõi của máy được bôi trơn đúng cách, hỗ trợ giảm ma sát và duy trì hoạt động ổn định.

⏳ Việc bôi trơn tự động cũng góp phần hạn chế yêu cầu bảo trì thủ công và hỗ trợ kéo dài tuổi thọ các bộ phận máy.

---

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

🎯 Trục vít bi cấp giấy: Được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, hỗ trợ chuyển động ổn định và định vị chính xác.

📏 Ray dẫn hướng giấy: Được cố định bằng kỹ thuật ghép rãnh gia công chính xác, duy trì độ chính xác bền bỉ và chuyển động êm ái ngay cả khi chịu tải.

🔩 Sự kết hợp giữa vít me bi và ray dẫn hướng giúp hệ thống cấp giấy vận hành ổn định, phù hợp với yêu cầu định vị chính xác của máy cắt khổ lớn.

---

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động chương trình cắt từ hệ thống chuẩn bị in và in ấn.

📋 Trình tự cắt, kích thước và thông tin công việc có thể được truyền tự động, giúp giảm thao tác nhập liệu thủ công.

⏱️ Việc rút ngắn thời gian thiết lập đồng thời giúp hạn chế lỗi do người vận hành và nâng cao tính nhất quán của công việc.

🔗 Hệ thống có khả năng kết nối với quy trình chuẩn bị in và in hiện đại, tự động tạo chương trình cắt từ dữ liệu CIP4/JDF, hỗ trợ thay đổi công việc nhanh hơn và giảm sự phụ thuộc vào thao tác thủ công.

---

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRƯỚC KHI SẢN XUẤT

🖥️ Trước khi bắt đầu sản xuất, hệ thống điều khiển có thể mô phỏng đồ họa toàn bộ trình tự cắt theo thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước của chương trình trước khi thực hiện.

📉 Tính năng này giúp giảm lỗi thiết lập, hạn chế nguy cơ lãng phí vật liệu và hỗ trợ quá trình sản xuất an toàn, hiệu quả hơn.

---

KIỂM SOÁT ÁP SUẤT THÔNG MINH – THIẾT LẬP TRỰC TIẾP TRÊN HMI

🎛️ Áp suất có thể được điều khiển trực tiếp thông qua giao diện người dùng HMI, giúp thao tác thiết lập thuận tiện và chính xác hơn.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại nhanh chóng.

⚡ Nhờ đó, thời gian thiết lập được rút ngắn và hiệu suất vận hành được duy trì nhất quán giữa các công việc khác nhau.

---

CHỨC NĂNG CẮT BỎ QUA – LINH HOẠT CHO CÔNG VIỆC PHỨC TẠP

⏭️ Chức năng cắt bỏ qua cho phép người vận hành bỏ qua những bước cắt không cần thiết trong chương trình mà không làm thay đổi trình tự cắt ban đầu.

🔄 Tính năng này đặc biệt hữu ích khi xử lý các công việc có nhiều bước hoặc yêu cầu thao tác linh hoạt.

🚀 Việc bỏ qua các thao tác không cần thiết giúp giảm thời gian thiết lập và hỗ trợ nâng cao hiệu quả sản xuất.

---

TÍCH HỢP THỦY LỰC – TỐI ƯU HIỆU SUẤT VÀ ĐỘ ỔN ĐỊNH

🔧 Bơm thủy lực nhập khẩu từ Ý: Sử dụng bơm thủy lực bằng nhôm với khả năng tản nhiệt nhanh, hỗ trợ duy trì áp suất ổn định.

💪 Thiết kế hai kênh, hai mạch: Cung cấp lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống theo thông tin sản phẩm, đồng thời giúp giảm hao mòn máy móc.

🛡️ Hệ thống tạo áp suất thứ cấp: Theo dữ liệu sản phẩm, hệ thống nhanh chóng đạt tiêu chuẩn CE và được thiết kế nhằm tăng cường an toàn trong quá trình vận hành.

🍎 Thử nghiệm áp lực: Nguồn sản phẩm mô tả thử nghiệm với táo để minh họa khả năng duy trì áp suất ổn định của hệ thống. Nội dung này được giữ theo thông tin gốc và không xem là kết quả kiểm định độc lập.

---

ỨNG DỤNG PHÙ HỢP

📄 Cắt giấy in thương mại và các loại giấy khổ lớn.

📚 Xử lý chồng giấy phục vụ ngành in, gia công giấy và sản xuất thành phẩm.

📦 Phù hợp với các công việc cần khả năng định vị nhanh, cắt chính xác và vận hành ổn định trong môi trường sản xuất chuyên nghiệp.

🏭 Với khổ cắt tối đa 1150 × 1150mm, GW115T hướng đến các dây chuyền cần xử lý khổ giấy lớn nhưng vẫn yêu cầu khả năng kiểm soát chính xác trong từng chu kỳ cắt.

---

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW115T
Chiều dài cắt tối đa	1150mm
Chiều rộng cắt tối đa	1150mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1605mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	45KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1390mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Trọng lượng tịnh	3,5 tấn
Tổng trọng lượng	4,046 tấn
Độ chính xác khi cắt	±0,1mm

---

THÔNG SỐ CẤU HÌNH

Thông số	Giá trị
Loại	GW115T
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Không có
Lưỡi dao	Lưỡi dao sản xuất trong nước
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

---

GW115T – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO YÊU CẦU CHÍNH XÁC CAO

GW115T hội tụ nhiều yếu tố quan trọng trong một hệ thống cắt giấy khổ lớn: định vị servo chính xác, truyền động ổn định, thủy lực kép, bàn khí mạ crom, khung máy chắc chắn, điều khiển cảm ứng và các cơ chế bảo vệ an toàn.

🎯 Khổ cắt tối đa 1150mm.

⚡ Tốc độ cắt đạt 45 lần/phút.

📏 Độ chính xác cắt ±0,1mm.

📦 Chiều cao cắt tối đa 165mm.

🚀 Tốc độ nạp giấy tối đa 24m/phút.

Nếu doanh nghiệp đang tìm kiếm một dòng máy cắt giấy khổ lớn có khả năng định vị nhanh, cắt chính xác, vận hành ổn định và thuận tiện trong bảo trì, GW115T là model đáng để đưa vào danh sách giải pháp cần xem xét.

📞 Liên hệ ngay để được tư vấn cấu hình GW115T phù hợp với loại giấy, khổ giấy và nhu cầu sản xuất thực tế của doanh nghiệp.
