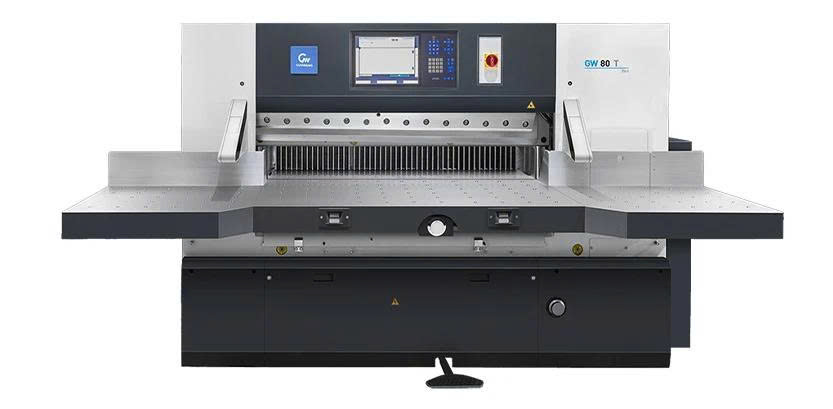

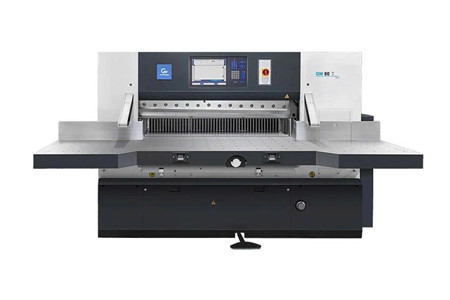

Máy cắt giấy GW80T

MÁY CẮT GIẤY GW80T – ĐỘ CHÍNH XÁC CAO, ĐIỀU KHIỂN THÔNG MINH, HIỆU SUẤT ỔN ĐỊNH

GW80T – Giải pháp cắt giấy chính xác cao với kết cấu chắc chắn, điều khiển thông minh và khả năng vận hành hiệu quả

GW80T là dòng máy cắt giấy được phát triển theo hướng độ chính xác cao, truyền động mạnh mẽ, điều khiển thông minh và an toàn trong vận hành. Máy kết hợp cơ cấu cấp giấy chính xác, hệ thống truyền động bánh răng trục vít, truyền động thủy lực kép, bàn làm việc mạ crom và hệ thống điều khiển màn hình cảm ứng công nghiệp.

📐 Với khả năng cắt tối đa 800 × 800mm, chiều cao cắt tối đa 130mm và độ chính xác cắt ±0,1mm, GW80T đáp ứng hiệu quả các công việc cần xử lý chồng giấy với yêu cầu cao về độ chính xác.

⚡ Cấu trúc truyền động được tối ưu giúp máy đạt tốc độ cắt lên đến 45 lần/phút, trong khi hệ thống điều khiển và các cơ cấu bảo vệ được thiết kế nhằm duy trì quá trình vận hành ổn định.

---

CẤU TRÚC CẤP GIẤY ĐỘ CHÍNH XÁC CAO

📏 GW80T sử dụng cơ cấu cấp giấy dạng khung có độ chính xác cao và độ cứng vững cao.

⚙️ Cơ cấu được trang bị ray dẫn hướng tuyến tính cùng vít me bi không khe hở có độ chính xác cao, giúp đảm bảo độ chính xác khi cấp giấy.

🎯 Kết cấu dẫn hướng chắc chắn hỗ trợ duy trì vị trí ổn định trong quá trình di chuyển chồng giấy, góp phần nâng cao độ chính xác của từng lần cắt.

---

NGUỒN ĐIỆN ỔN ĐỊNH VỚI BỘ NGUỒN MEAN WELL

⚡ Bộ điều khiển máy tính được cấp nguồn bằng bộ nguồn chuyển mạch Mean Well (MW), giúp duy trì nguồn điện ổn định cho hệ thống điều khiển.

🛡️ Giải pháp cấp nguồn này hỗ trợ bảo vệ bộ điều khiển máy tính và hạn chế ảnh hưởng do nguồn điện đầu vào không ổn định.

🔧 Nguồn điện ổn định cũng góp phần duy trì hoạt động nhất quán của các hệ thống điều khiển trong quá trình máy vận hành.

---

BÀN LÀM VIỆC MẠ CROM – BỀN BỈ VÀ DỄ BẢO TRÌ

✨ Bệ làm việc được mạ crom nhằm tăng khả năng chống mài mòn và hỗ trợ duy trì bề mặt làm việc ổn định trong thời gian dài.

🛠️ Bề mặt được xử lý giúp giảm thiểu công việc bảo trì cho người dùng, đồng thời góp phần kéo dài tuổi thọ sản phẩm.

📄 Bề mặt bàn làm việc ổn định cũng hỗ trợ quá trình di chuyển và định vị chồng giấy trong quá trình cắt.

---

CẮT HIỆU QUẢ VỚI CƠ CẤU TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT KÉP

⚙️ GW80T sử dụng cấu trúc truyền động bánh răng trục vít kép hiệu suất cao.

🚀 Cơ cấu truyền động này giúp cải thiện hiệu quả làm việc và cho phép máy đạt tốc độ cắt lên đến 45 lần/phút.

🎯 Sự kết hợp giữa truyền động cơ khí và điều khiển định vị dao giúp quá trình cắt diễn ra ổn định, chính xác và mượt mà.

---

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp lớn 22 inch mang đến không gian hiển thị rộng, rõ ràng và trực quan cho người vận hành.

⚙️ Kết hợp với nền tảng điều khiển tiên tiến, hệ thống cho phép thiết lập công việc nhanh chóng, quản lý sản xuất và giám sát trạng thái máy theo thời gian thực.

🔍 Các chức năng tự chẩn đoán và bảo vệ tích hợp hỗ trợ phát hiện điều kiện bất thường, nâng cao độ tin cậy vận hành.

⏱️ Khả năng theo dõi và kiểm soát trực quan giúp giảm thời gian ngừng máy và hỗ trợ duy trì hiệu quả sản xuất.

---

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, giúp kiểm soát vị trí dao cắt chính xác.

🎯 So với hệ thống cam cơ khí thông thường, thiết kế này mang lại khả năng định vị chính xác hơn và vận hành ổn định hơn.

🔧 Hệ thống đồng thời giúp tăng cường an toàn vận hành, giảm mài mòn cơ học và hỗ trợ kéo dài tuổi thọ sử dụng.

---

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP

💪 Hệ thống truyền động thủy lực kép mang lại lực cắt mạnh mẽ, kiểm soát áp suất ổn định và độ tin cậy cao trong quá trình vận hành.

⚙️ Thiết kế thủy lực tích hợp giúp máy hoạt động trơn tru và chính xác, đồng thời giảm thiểu ứng suất cơ học lên các bộ phận quan trọng.

🔧 Mạch thủy lực được tối ưu hóa nhằm cải thiện hiệu quả hoạt động, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

---

BÀN KHÍ MẠ CROM CHÍNH XÁC

✨ Bàn chính và bàn phụ có bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền lâu dài.

📄 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát trong quá trình xử lý vật liệu.

🎯 Cấu trúc bàn ổn định hỗ trợ định vị chính xác, cải thiện độ chính xác cắt và duy trì hiệu suất ổn định trong thời gian dài.

---

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI

🔩 Cụm thanh truyền được gia cường để chịu được tải trọng cắt cao, đồng thời duy trì khả năng truyền lực ổn định và chính xác trong suốt chu kỳ cắt.

🛡️ Cơ chế bảo vệ quá tải giúp bảo vệ các bộ phận cắt quan trọng khỏi lực quá mức và những tác động bất ngờ.

🔧 Nhờ đó, hệ thống hỗ trợ nâng cao độ tin cậy lâu dài và giảm các yêu cầu bảo trì liên quan đến quá tải.

---

MÀN CHẮN ÁNH SÁNG AN TOÀN ĐA TIA

🛡️ GW80T được trang bị màn chắn ánh sáng an toàn đa tia hiệu suất cao để liên tục giám sát khu vực cắt.

🚨 Khi phát hiện sự xâm nhập vào khu vực được bảo vệ, hệ thống lập tức dừng chuyển động của máy.

👷 Cơ cấu bảo vệ này giúp tăng cường an toàn cho người vận hành đồng thời hỗ trợ duy trì hiệu quả sản xuất.

---

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ

💨 Bàn làm việc được trang bị các quả cầu khí tích hợp, giúp giảm đáng kể ma sát giữa chồng giấy và mặt bàn.

📦 Người vận hành có thể di chuyển các chồng giấy nặng với nỗ lực tối thiểu, thuận tiện hơn trong quá trình định vị.

🎯 Cơ cấu này góp phần cải thiện độ chính xác định vị, giảm mệt mỏi cho người vận hành và nâng cao hiệu quả sản xuất tổng thể.

---

HỆ THỐNG KHÓA DAO ĐIỆN TỬ

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái máy và tự động khóa cơ cấu dao khi xảy ra lỗi hoặc điều kiện bất thường.

🛡️ Tính năng này giúp ngăn ngừa chuyển động ngoài ý muốn của dao, bảo vệ người vận hành và thiết bị.

⚙️ Cơ chế khóa dao kết hợp với hệ thống giám sát giúp tăng cường an toàn trong quá trình vận hành.

---

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

💪 Kết cấu này mang lại độ cứng vững cao và độ ổn định kích thước lâu dài.

🎯 Khung máy chắc chắn giúp giảm thiểu rung động trong quá trình hoạt động, hỗ trợ nâng cao độ chính xác cắt và duy trì hiệu suất đáng tin cậy trong điều kiện sản xuất khắc nghiệt.

---

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

⚡ GW80T được trang bị hệ thống điều khiển điện hiện đại, hướng đến độ tin cậy cao, an toàn vận hành và sự ổn định lâu dài.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bởi kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và phản ứng đối với các điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa việc khắc phục sự cố và bảo trì.

⏱️ Nhờ đó, thời gian ngừng máy được giảm thiểu, hỗ trợ duy trì hiệu quả sản xuất.

---

BÔI TRƠN TỰ ĐỘNG – GIẢM YÊU CẦU BẢO TRÌ

🛢️ Máy được trang bị hệ thống bôi trơn tự động, có khả năng tự động bơm dầu theo định kỳ và với lượng chính xác.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo 90% các bộ phận cốt lõi của máy được bôi trơn đúng cách, góp phần duy trì trạng thái vận hành ổn định.

🔧 Việc bôi trơn tự động giúp giảm thao tác bảo trì thủ công và hỗ trợ kéo dài tuổi thọ của máy.

---

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

🔩 Trục vít bi cấp giấy: Được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, giúp duy trì hoạt động ổn định và độ chính xác cao.

📏 Ray dẫn hướng: Các thanh dẫn giấy được cố định bằng kỹ thuật ghép rãnh gia công chính xác, đảm bảo độ chính xác bền bỉ và hoạt động êm ái ngay cả khi chịu tải.

🎯 Sự kết hợp giữa vít me bi và ray dẫn hướng chính xác tạo nền tảng cho quá trình cấp giấy ổn định và định vị chính xác.

---

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động các chương trình cắt trực tiếp từ hệ thống chuẩn bị in và in ấn.

📄 Trình tự cắt, kích thước và thông tin công việc được truyền tự động, giúp loại bỏ thao tác nhập liệu thủ công.

⏱️ Việc giảm thời gian thiết lập đồng thời hạn chế lỗi do người vận hành, hỗ trợ tăng tính nhất quán giữa các công việc.

🔗 Bằng cách tích hợp thao tác cắt vào quy trình sản xuất kỹ thuật số, năng suất tổng thể và tính nhất quán của công việc được cải thiện.

---

KẾT NỐI CIP4 THÔNG MINH

🔗 GW80T có khả năng kết nối với quy trình chuẩn bị in ấn và in hiện đại.

💻 Hệ thống tự động tạo chương trình cắt từ dữ liệu CIP4/JDF, giúp thay đổi công việc nhanh hơn.

🎯 Giải pháp này giảm sự phụ thuộc vào thao tác thủ công của người vận hành và hỗ trợ duy trì tính nhất quán của chương trình cắt.

---

MÔ PHỎNG CẮT ĐỘNG

🖥️ Trước khi quá trình sản xuất bắt đầu, hệ thống điều khiển mô phỏng đồ họa toàn bộ trình tự cắt theo thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước cắt trước khi thực hiện.

🛡️ Việc kiểm tra trước giúp giảm lỗi thiết lập, hạn chế lãng phí vật liệu và hỗ trợ quá trình sản xuất an toàn, hiệu quả hơn.

---

KIỂM SOÁT ÁP SUẤT THÔNG MINH

🎯 Khác với các hệ thống điều chỉnh áp suất thủ công thông thường, GW80T cho phép điều khiển áp suất trực tiếp từ giao diện người dùng HMI.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại ngay lập tức.

⚙️ Tính năng này giúp rút ngắn thời gian thiết lập và hỗ trợ duy trì hiệu suất nhất quán giữa các công việc cũng như những người vận hành khác nhau.

---

CHỨC NĂNG CẮT BỎ QUA

⏭️ Chức năng bỏ qua cắt cho phép người vận hành bỏ qua các bước cắt không cần thiết trong chương trình mà không làm thay đổi trình tự cắt ban đầu.

🔧 Tính năng này tăng tính linh hoạt khi xử lý những công việc phức tạp.

⏱️ Đồng thời, chức năng bỏ qua cắt giúp giảm thời gian thiết lập và hỗ trợ cải thiện hiệu quả sản xuất tổng thể.

---

TÍCH HỢP THỦY LỰC – LỰC CẮT MẠNH VÀ ỔN ĐỊNH

🇮🇹 Bơm thủy lực bằng nhôm nhập khẩu từ Ý: Có khả năng tản nhiệt nhanh, giúp duy trì áp suất ổn định.

⚙️ Thiết kế hai kênh, hai mạch: Mang lại lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống, đồng thời hỗ trợ giảm hao mòn máy móc.

🛡️ Hệ thống tạo áp suất thứ cấp: Nhanh chóng đạt tiêu chuẩn CE theo thông tin sản phẩm, hướng đến yêu cầu an toàn cao trong quá trình vận hành.

---

THÔNG SỐ KỸ THUẬT

Thông số	GW80T
Loại	GW80T
Chiều dài cắt tối đa	800mm
Chiều rộng cắt tối đa	800mm
Chiều cao cắt tối đa	130mm
Độ cắt tối thiểu (không dùng kẹp giả)	20mm
Cắt tối thiểu (với kẹp giả)	55mm
Chiều dài bàn phía trước đường cắt	690mm
Chiều dài bàn phía sau đường cắt	1240mm
Chiều dài bàn phụ (tùy chọn)	485 (650) mm
Chiều rộng bàn phụ (tùy chọn)	600 (750) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	30KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	12,7×127×980mm
Chiều dài tối đa có thể mài	40mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	3kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Trọng lượng tịnh	2,2 tấn
Tổng trọng lượng	2,44 tấn
Độ chính xác khi cắt	±0,1mm

---

THÔNG SỐ CẤU HÌNH

Hạng mục	GW80T
Loại	GW80T
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Không có
Lưỡi dao	Lưỡi dao sản xuất trong nước
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	130 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

---

GW80T – TẬP TRUNG VÀO ĐỘ CHÍNH XÁC, AN TOÀN VÀ HIỆU QUẢ

📐 Độ chính xác cắt ±0,1mm, đáp ứng yêu cầu gia công giấy cần độ chính xác cao.

🚀 Tốc độ cắt 45 lần/phút, hỗ trợ nâng cao hiệu suất xử lý.

🖥️ Hệ thống điều khiển thông minh, kết hợp màn hình cảm ứng công nghiệp và các chức năng giám sát, tự chẩn đoán.

⚙️ Cơ cấu cấp giấy chính xác, sử dụng ray dẫn hướng tuyến tính và vít me bi chính xác.

💪 Hệ thống truyền động thủy lực kép, mang lại lực cắt mạnh và kiểm soát áp suất ổn định.

🛡️ Nhiều lớp bảo vệ an toàn, gồm màn chắn ánh sáng đa tia, khóa dao điện tử và kiến trúc điều khiển an toàn hai kênh.

🔧 Bôi trơn tự động, hỗ trợ giảm yêu cầu bảo trì và duy trì trạng thái vận hành ổn định.

📄 Cấu trúc bàn làm việc mạ crom, hỗ trợ chống mài mòn và duy trì độ bền lâu dài.

GW80T là giải pháp phù hợp cho các doanh nghiệp đang tìm kiếm một máy cắt giấy khổ 800mm với độ chính xác cao, hệ thống điều khiển hiện đại và khả năng vận hành ổn định trong môi trường sản xuất chuyên nghiệp.

📞 Liên hệ ngay để được tư vấn cấu hình GW80T phù hợp với loại giấy, kích thước vật liệu và nhu cầu sản xuất của doanh nghiệp.
