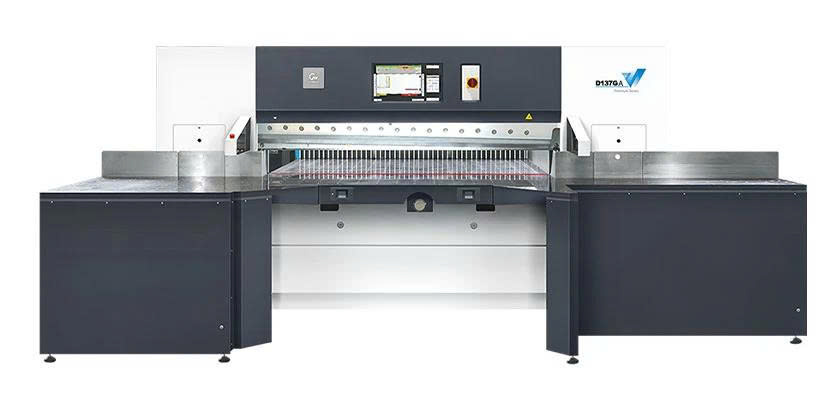

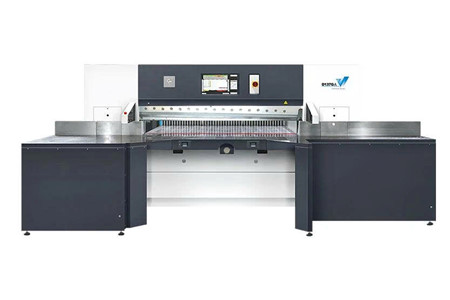

Máy cắt giấy D137GA

MÁY CẮT GIẤY D137GA – CẤP GIẤY CHÍNH XÁC, CẮT KHỔ LỚN, ĐIỀU KHIỂN THÔNG MINH

D137GA là dòng máy cắt giấy khổ lớn được phát triển theo hướng độ chính xác cao, cấp giấy tốc độ cao và điều khiển thông minh, phù hợp với các yêu cầu gia công giấy, bìa cứng và những vật liệu có độ dày lớn.

Máy sử dụng cơ cấu cấp giấy dạng khung độ chính xác cao, kết hợp hai ray dẫn hướng tuyến tính, vít me bi chính xác và công nghệ điều khiển vector động cơ servo để hình thành hệ thống điều khiển chuyển động vòng kín. Thiết kế này hỗ trợ khả năng định vị chính xác, vận hành ổn định và đáp ứng các yêu cầu gia công có hành trình dài.

D137GA nổi bật với chiều rộng cắt tối đa 1370mm, chiều cao cắt tối đa 210mm, tốc độ cấp giấy lên đến 48m/phút và độ chính xác cắt ±0,1mm. Cùng với đó là hệ thống thủy lực kép, truyền động bánh răng trục vít kép, bàn khí mạ crom, màn hình cảm ứng 22 inch và hệ thống an toàn đa lớp.

🎯 CẤP GIẤY VÒNG KÍN – ĐỊNH VỊ CHÍNH XÁC CAO

D137GA được trang bị cơ chế cấp giấy kiểu khung với thiết kế hướng đến độ chính xác cao và khả năng bù sai số trong quá trình vận hành.

⚙️ Hai ray dẫn hướng tuyến tính: Hỗ trợ chuyển động cấp giấy ổn định và chính xác.

🔩 Vít me bi chính xác: Tạo chuyển động mượt mà, giảm sai lệch trong quá trình định vị.

🧠 Điều khiển vector động cơ servo: Kết hợp với hệ thống điều khiển vòng kín giúp kiểm soát chuyển động chính xác.

🎯 Định vị ở mức micromet: Thiết kế hệ thống hướng đến khả năng định vị chính xác cao, phù hợp với các công việc yêu cầu kiểm soát vị trí chặt chẽ.

🚀 Tốc độ cấp giấy tối đa 48m/phút: Giúp rút ngắn thời gian đưa vật liệu vào vị trí cắt.

🖥️ MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

D137GA sử dụng màn hình cảm ứng công nghiệp 22 inch kết hợp hệ thống máy tính nhúng tự phát triển, tạo nên giao diện vận hành trực quan và dễ kiểm soát.

📱 Màn hình 22 inch: Không gian hiển thị lớn, thuận tiện theo dõi thông số và trạng thái máy.

🎛️ Giao diện HMI thân thiện: Thiết kế theo định hướng tiêu chuẩn ISO 9241, giúp thao tác rõ ràng và trực quan.

🔎 Tự chẩn đoán lỗi: Hệ thống hỗ trợ hiển thị thông tin lỗi bằng hình ảnh và văn bản, giúp người vận hành dễ dàng nhận biết tình trạng bất thường.

⚡ Phản hồi nhanh: Hệ thống điều khiển được thiết kế để hỗ trợ giảm thời gian dừng máy và duy trì hiệu quả sản xuất.

🌐 MÁY TÍNH CÔNG NGHIỆP & KHẢ NĂNG QUẢN LÝ TỪ XA

Bộ điều khiển trung tâm của D137GA sử dụng máy tính nhúng cấp công nghiệp từ Đài Loan, kết hợp giao thức Modbus TCP/IP.

🖥️ Hỗ trợ giao tiếp giữa nhiều máy trong hệ thống.

🌐 Có khả năng quản lý từ xa thông qua hệ thống MES theo mô tả sản phẩm.

🔗 Tăng khả năng kết nối giữa thiết bị và hệ thống quản lý sản xuất.

📊 Giúp doanh nghiệp thuận tiện hơn trong việc theo dõi và quản lý quá trình vận hành.

Lưu ý: Theo nguồn sản phẩm, tính năng này không có trong dòng T.

⚡ HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

D137GA sử dụng hệ thống điều khiển điện do nhà sản xuất phát triển với kiến trúc mô-đun và hệ thống an toàn hai kênh.

🔌 Linh kiện công nghiệp: Các linh kiện điện chính sử dụng những thương hiệu như OMRON và Schneider theo cấu hình sản phẩm.

🛡️ Kiến trúc an toàn hai kênh: Các chức năng an toàn quan trọng được thiết kế để giám sát trạng thái máy và phản hồi nhanh khi phát hiện điều kiện bất thường.

🧩 Thiết kế mô-đun: Hỗ trợ chẩn đoán lỗi, bảo trì và giảm thời gian dừng máy.

⚡ Nguồn Mean Well: Bộ nguồn có dải điện áp đầu vào rộng, tích hợp lọc nhiễu điện từ và bảo vệ chống đột biến điện.

💧 HỆ THỐNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

Hệ thống truyền động thủy lực kép giúp D137GA tạo lực cắt mạnh và duy trì áp suất ổn định trong suốt chu trình làm việc.

💪 Lực cắt mạnh: Phù hợp với yêu cầu gia công vật liệu dày và chồng giấy lớn.

🎯 Kiểm soát áp suất ổn định: Hỗ trợ duy trì độ chính xác trong quá trình cắt.

⚙️ Giảm ứng suất cơ học: Thiết kế thủy lực tích hợp giúp hạn chế tác động không cần thiết lên các bộ phận quan trọng.

🔧 Tùy chọn điều khiển tỷ lệ: Hệ thống thủy lực tùy chọn sử dụng công nghệ điều khiển tỷ lệ vòng kín kép theo thông tin sản phẩm.

🚀 NÂNG CAO KHẢ NĂNG GIA CÔNG VẬT LIỆU DÀY

Một điểm đáng chú ý của D137GA là thiết kế được tối ưu để tăng không gian cấp liệu và khả năng xử lý vật liệu có độ dày lớn.

📦 Tăng hiệu quả xếp chồng: Chiều cao cắt tối đa lên đến 210mm, hỗ trợ gia công các chồng giấy và bìa cứng dày.

📐 Không gian cấp liệu lớn: Thiết kế giúp xử lý các vật liệu có kích thước và độ dày lớn thuận tiện hơn.

💪 Duy trì hiệu suất thiết bị: Hệ thống truyền động, hệ thống cắt thủy lực và hệ thống định vị điều khiển bằng chương trình được duy trì theo thiết kế sản phẩm.

⚡ Nâng cao năng lực sản xuất: Giúp giảm khó khăn trong quá trình cấp liệu và xử lý vật liệu dày, đồng thời hỗ trợ nâng cao hiệu quả gia công.

⚙️ HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT KÉP

D137GA sử dụng hệ thống truyền động bánh răng trục vít kép độ chính xác cao kết hợp hệ thống định vị bàn dao điều khiển bằng cam điện tử.

⚙️ Độ chính xác định vị cao: Hệ thống cam điện tử hỗ trợ kiểm soát chuyển động dao ổn định.

🔄 Chuyển động mượt mà: Kết cấu truyền động giúp giảm rung động và hao mòn cơ học.

💪 Khả năng chịu lực hai chiều: Theo mô tả sản phẩm, cấu trúc bánh răng trục vít kép giúp hạn chế hiện tượng lệch dao khi cắt giấy cứng.

🚀 Tần suất cắt cao: Thông tin mô tả cho biết máy đạt tối đa 45 nhát cắt/phút.

🏗️ CẤU TRÚC GIÀN & KHUNG MÔ-ĐUN ĐỘ CỨNG VỮNG CAO

Kết cấu máy được phát triển theo dạng giàn kết hợp khung mô-đun, hướng đến khả năng chịu lực và ổn định khi làm việc.

🏗️ Kết cấu song song kiểu giàn: Hỗ trợ độ cứng vững của toàn bộ hệ thống.

📐 Tối ưu bằng phân tích phần tử hữu hạn: Thiết kế được tối ưu thông qua phân tích dao động phần tử hữu hạn theo thông tin sản phẩm.

🔨 Giảm ứng suất rung: Các thành phần chính trải qua quá trình xử lý giảm ứng suất rung nhằm hạn chế ứng suất bên trong.

⚙️ Khung đúc nguyên khối: Khung máy sử dụng vật liệu đúc khuôn cát nhựa cường độ cao, giúp giảm rung động và duy trì độ ổn định kích thước.

✨ BÀN KHÍ MẠ CROM – GIẢM MA SÁT, TĂNG ĐỘ CHÍNH XÁC

Bàn làm việc và bàn phụ được thiết kế với bề mặt mạ crom chính xác, kết hợp hệ thống hút nổi bằng khí và hệ thống thổi khí.

🪞 Bề mặt mạ crom: Nhẵn, chống mài mòn và hỗ trợ kéo dài thời gian sử dụng.

💨 Hệ thống thổi khí: Tạo điều kiện thuận lợi cho việc đẩy và cấp giấy.

🌬️ Hệ thống hút nổi bằng khí: Hỗ trợ giảm ma sát giữa chồng giấy và mặt bàn.

📐 Định vị chính xác: Giúp người vận hành dễ dàng di chuyển và căn chỉnh chồng giấy trước khi cắt.

📦 BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ

Bàn làm việc được trang bị các quả cầu khí tích hợp, giúp giảm đáng kể ma sát giữa chồng giấy và bề mặt bàn.

📦 Hỗ trợ di chuyển các chồng giấy nặng với lực tác động thấp hơn.

💨 Giảm ma sát trong quá trình xử lý vật liệu.

🎯 Hỗ trợ định vị chồng giấy chính xác.

👨‍🔧 Giảm sức lực cho người vận hành.

⚡ Góp phần nâng cao hiệu quả xử lý tổng thể.

🛡️ HỆ THỐNG AN TOÀN ĐA LỚP

D137GA được trang bị nhiều cơ chế bảo vệ phối hợp để kiểm soát khu vực cắt và trạng thái vận hành.

🚨 Màn chắn ánh sáng quang điện: Liên tục giám sát khu vực cắt và hỗ trợ dừng chuyển động khi phát hiện sự xâm nhập.

🤲 Điều khiển cắt bằng hai tay: Giúp kiểm soát thao tác vận hành trong quá trình cắt.

🔒 Cơ chế an toàn phía sau dao: Bảo vệ khu vực phía sau lưỡi dao.

🧠 Điều khiển an toàn bằng PLC: Hỗ trợ giám sát và phản hồi các trạng thái bất thường.

⚙️ Bảo vệ quá tải: Cụm thanh truyền cường độ cao được trang bị cơ chế bảo vệ, giúp hạn chế nguy cơ hư hỏng các bộ phận quan trọng khi xảy ra tải trọng bất thường.

🛠️ BÀN GẠT BỎ CHẤT THẢI SERVO – VẬN HÀNH ĐỒNG BỘ

Bàn gạt bỏ chất thải của D137GA được điều khiển bằng động cơ servo, kết hợp cấu trúc ray kép và thanh răng kép.

⚡ Điều khiển servo: Hỗ trợ chuyển động chính xác và phản hồi nhanh.

🛡️ Phát hiện vật cản: Khi phát hiện vật cản, hệ thống sẽ kích hoạt cảnh báo và dừng hoạt động theo thiết kế bảo vệ máy.

🔩 Ray kép: Tạo nền tảng dẫn hướng ổn định cho bàn gạt.

⚙️ Thanh răng kép: Hai cơ cấu hoạt động song song giúp chuyển động đồng bộ.

🎯 Định vị chính xác: Hỗ trợ cải thiện độ chính xác của bàn trong quá trình vận hành.

⏳ Độ bền lâu dài: Chuyển động đồng bộ giúp hạn chế tác động không đều lên các bộ phận cơ khí.

🧴 BÔI TRƠN TỰ ĐỘNG – GIẢM MÀI MÒN, ỔN ĐỊNH VẬN HÀNH

Hệ thống bôi trơn tự động tập trung cung cấp lượng chất bôi trơn chính xác đến các bộ phận quan trọng theo chu kỳ đã lập trình.

🛢️ Cấp chất bôi trơn định kỳ theo chương trình.

⚙️ Duy trì điều kiện bôi trơn phù hợp cho các cơ cấu chuyển động.

🔧 Giảm ma sát và hạn chế mài mòn.

⏳ Hỗ trợ kéo dài tuổi thọ các bộ phận cơ khí quan trọng.

📉 Giảm yêu cầu bảo trì định kỳ và thời gian dừng máy.

🔩 VÍT ME BI & RAY DẪN HƯỚNG CHỊU TẢI NẶNG

D137GA sử dụng vít me bi tốc độ cao và ray dẫn hướng chịu tải nặng, phù hợp với hệ thống cấp giấy tốc độ cao và các hành trình dài.

🎯 Định vị chính xác: Bề mặt lắp ray được gia công chính xác nhằm duy trì độ chính xác và độ cứng vững.

🚀 Cấp liệu nhanh: Tốc độ cấp giấy tối đa đạt 48m/phút.

💪 Chịu tải cao: Phù hợp với việc xử lý vật liệu dày và chồng giấy có tải trọng lớn.

📐 Hành trình dài: Kết cấu hỗ trợ chuyển động ổn định trong phạm vi làm việc lớn.

🗑️ HỆ THỐNG GẠT BỎ CHẤT THẢI – TĂNG HIỆU QUẢ XỬ LÝ

D137GA được trang bị bàn gạt bỏ chất thải điều khiển bằng servo, giúp hỗ trợ quá trình xử lý phế liệu sau cắt.

🔄 Bàn di chuyển theo cấu trúc ray kép và thanh răng kép.

🎯 Chuyển động song song giúp duy trì sự đồng bộ.

🛡️ Hệ thống phát hiện vật cản hỗ trợ bảo vệ cơ cấu khi gặp tình huống bất thường.

⚡ Cơ cấu servo giúp kiểm soát chuyển động chính xác hơn.

📊 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	D137GA
Chiều dài cắt tối đa	1720mm
Chiều rộng cắt tối đa	1370mm
Chiều cao cắt tối đa	210mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	100mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	1925mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	60KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,75×160×1630mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	46 lần/phút
Tốc độ nạp giấy (tối đa)	48m/phút
Nguồn điện chính	5,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Trọng lượng tịnh	5,15 tấn
Tổng trọng lượng	4,836 tấn
Độ chính xác khi cắt	±0,1mm

⚙️ THÔNG SỐ CẤU HÌNH

Hạng mục	Thông số
Loại	D137GA
Tốc độ nạp giấy tối đa	48 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
Cơ chế an toàn phía sau dao	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Tiêu chuẩn
Chiều cao cắt	210 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

🔥 D137GA – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO VẬT LIỆU DÀY

D137GA kết hợp cấp giấy tốc độ cao, truyền động bánh răng trục vít kép, thủy lực kép, bàn khí mạ crom, điều khiển màn hình cảm ứng 22 inch và hệ thống an toàn đa lớp trong một cấu trúc máy hướng đến độ chính xác và hiệu suất cao.

Với chiều rộng cắt tối đa 1370mm, chiều cao cắt tối đa 210mm, tốc độ nạp giấy 48m/phút và độ chính xác cắt ±0,1mm, máy phù hợp với các yêu cầu xử lý giấy, bìa cứng và vật liệu dày cần khả năng cấp liệu nhanh, định vị ổn định và vận hành liên tục.

📞 Bạn đang tìm máy cắt giấy khổ lớn có khả năng xử lý vật liệu dày và yêu cầu độ chính xác cao? Hãy liên hệ ngay để được tư vấn cấu hình D137GA, phương án lắp đặt và giải pháp phù hợp với dây chuyền sản xuất của bạn.
