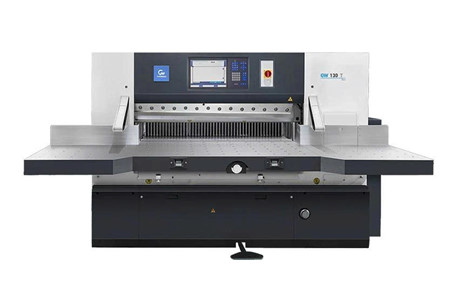

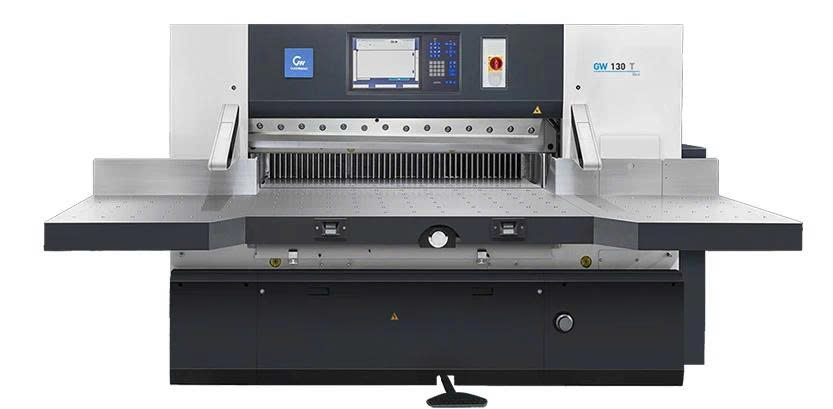

Máy cắt giấy GW130T

MÁY CẮT GIẤY GW130T – GIẢI PHÁP CẮT KHỔ LỚN CHÍNH XÁC, ỔN ĐỊNH VÀ HIỆU QUẢ

Máy cắt giấy GW130T được thiết kế dành cho nhu cầu xử lý giấy khổ lớn với yêu cầu cao về độ chính xác, độ ổn định và khả năng vận hành liên tục. Với khổ cắt tối đa lên đến 1300mm, tốc độ cắt 45 lần/phút và độ chính xác ±0,1mm, GW130T mang đến khả năng xử lý hiệu quả nhiều loại công việc trong môi trường sản xuất chuyên nghiệp.

Không chỉ tập trung vào khả năng cắt, GW130T còn được tích hợp hàng loạt công nghệ hỗ trợ vận hành như màn hình cảm ứng công nghiệp 22 inch, hệ thống truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom, khóa dao điện tử, màn chắn ánh sáng an toàn và hệ thống điều khiển điện thông minh.

KHỔ CẮT LỚN – ĐÁP ỨNG NHU CẦU SẢN XUẤT CHUYÊN NGHIỆP

📐 Khổ cắt tối đa 1300 × 1300mm giúp GW130T xử lý hiệu quả các chồng giấy có kích thước lớn, phù hợp với nhiều công việc trong lĩnh vực in ấn, gia công giấy và sản xuất bao bì.

⚡ Tốc độ cắt đạt 45 lần/phút, kết hợp với hệ thống cấp giấy có tốc độ tối đa 24m/phút, giúp quá trình xử lý vật liệu diễn ra nhanh chóng và liên tục.

🎯 Độ chính xác cắt ±0,1mm hỗ trợ duy trì kích thước thành phẩm ổn định, đáp ứng yêu cầu gia công chính xác trong từng đơn hàng.

BỆ LÀM VIỆC MẠ CROM – BỀN BỈ, GIẢM BẢO TRÌ

✨ Bệ làm việc được mạ crom giúp bề mặt có khả năng chống ăn mòn và duy trì độ bền trong quá trình sử dụng lâu dài.

🛠️ Bề mặt làm việc được xử lý nhẵn, giúp giảm ma sát khi di chuyển chồng giấy, đồng thời hỗ trợ quá trình định vị và cắt chính xác hơn.

⏱️ Thiết kế này còn góp phần giảm thời gian bảo trì và nâng cao tuổi thọ sử dụng của máy.

KẾT CẤU KHUNG CƯỜNG ĐỘ CAO – LẮP ĐẶT VÀ ĐIỀU CHỈNH THUẬN TIỆN

🏗️ GW130T sử dụng kết cấu khung giàn có độ cứng cao, giúp máy duy trì sự ổn định trong quá trình vận hành.

🔧 Cấu trúc này được thiết kế để thuận tiện cho việc lắp đặt, điều chỉnh và bảo trì, đồng thời tạo nền tảng chắc chắn cho toàn bộ hệ thống cắt.

HỆ ĐIỀU HÀNH WINCE – VẬN HÀNH ỔN ĐỊNH

💻 Máy sử dụng hệ điều hành WinCE nhúng, được thiết kế để duy trì khả năng hoạt động ổn định ngay cả khi xảy ra tình trạng tắt nguồn đột ngột.

🔒 Hệ điều hành đáng tin cậy kết hợp với hệ thống điều khiển điện thông minh giúp tăng tính ổn định trong quá trình vận hành hàng ngày.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp 22 inch mang đến giao diện hiển thị lớn, rõ ràng và trực quan, giúp người vận hành dễ dàng theo dõi cũng như điều chỉnh các chức năng của máy.

⚙️ Nền tảng điều khiển tiên tiến hỗ trợ thiết lập công việc nhanh chóng, quản lý quá trình sản xuất và giám sát tình trạng máy theo thời gian thực.

🔍 Các chức năng tự chẩn đoán và bảo vệ được tích hợp giúp phát hiện điều kiện bất thường, hỗ trợ giảm thời gian ngừng máy và duy trì hiệu suất vận hành ổn định.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử giúp dao cắt được định vị chính xác và vận hành trơn tru.

🎯 So với các hệ thống cam cơ khí thông thường, thiết kế này mang lại khả năng định vị chính xác, đồng thời hỗ trợ giảm mài mòn cơ học trong quá trình hoạt động.

🔩 Cấu trúc truyền động ổn định góp phần nâng cao độ tin cậy và tuổi thọ sử dụng của hệ thống cắt.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Hệ thống truyền động thủy lực kép mang lại lực cắt mạnh mẽ, kiểm soát áp suất ổn định và khả năng vận hành đáng tin cậy.

⚙️ Thiết kế thủy lực tích hợp giúp quá trình hoạt động diễn ra trơn tru và chính xác, đồng thời giảm ứng suất cơ học lên các bộ phận quan trọng.

🔧 Mạch thủy lực được tối ưu hóa nhằm nâng cao hiệu quả hoạt động, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ CHÍNH XÁC

✨ Bàn chính và bàn phụ được trang bị bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền cao.

📄 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát giữa chồng giấy và mặt bàn trong quá trình xử lý vật liệu.

🎯 Nhờ đó, người vận hành có thể định vị chồng giấy thuận tiện hơn, hỗ trợ duy trì độ chính xác khi cắt và hiệu suất ổn định trong thời gian dài.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI – TĂNG ĐỘ TIN CẬY

🔩 Cụm thanh truyền được gia cường để chịu được tải trọng cắt cao, đồng thời duy trì khả năng truyền lực ổn định và chính xác trong suốt chu kỳ cắt.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức hoặc các va chạm bất ngờ lên những bộ phận cắt quan trọng.

🔧 Thiết kế này góp phần nâng cao độ tin cậy và giảm nhu cầu bảo trì trong quá trình sử dụng.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🛡️ GW130T được trang bị màn chắn ánh sáng an toàn đa tia để liên tục giám sát khu vực cắt.

🚨 Khi phát hiện sự xâm nhập vào khu vực được bảo vệ, hệ thống có thể lập tức dừng chuyển động của máy, giúp hạn chế nguy cơ mất an toàn trong quá trình vận hành.

👷 Thiết kế bảo vệ này hỗ trợ tạo môi trường làm việc an toàn hơn mà vẫn duy trì hiệu quả sản xuất.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY NHẸ NHÀNG

💨 Các quả cầu khí tích hợp trên bàn làm việc giúp giảm đáng kể ma sát giữa chồng giấy và bề mặt bàn.

📦 Nhờ đó, người vận hành có thể di chuyển những chồng giấy nặng thuận tiện hơn, giảm sức lực cần thiết trong quá trình thao tác.

🎯 Thiết kế này đồng thời hỗ trợ định vị chồng giấy chính xác và nâng cao hiệu quả xử lý vật liệu.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – TĂNG CƯỜNG AN TOÀN VẬN HÀNH

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái hoạt động của máy.

⚠️ Khi phát hiện lỗi hoặc điều kiện bất thường, cơ cấu dao sẽ được khóa để hạn chế chuyển động ngoài ý muốn.

🛡️ Tính năng này góp phần bảo vệ người vận hành, thiết bị và tăng độ an toàn trong quá trình sử dụng.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ỔN ĐỊNH TRONG VẬN HÀNH

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao với cấu trúc dạng khối liền mạch.

💪 Kết cấu chắc chắn giúp tăng độ cứng, duy trì độ ổn định kích thước và hạn chế rung động trong quá trình hoạt động.

🎯 Nhờ đó, GW130T có thể duy trì độ chính xác cắt ổn định ngay cả trong môi trường sản xuất có cường độ làm việc cao.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – ỔN ĐỊNH VÀ DỄ BẢO TRÌ

⚡ Hệ thống điều khiển điện hiện đại được thiết kế nhằm nâng cao độ tin cậy, an toàn vận hành và tính ổn định lâu dài của máy.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bằng kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và phản ứng nhanh khi phát hiện điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình kiểm tra, khắc phục sự cố và bảo trì, từ đó hỗ trợ giảm thời gian ngừng máy.

BÔI TRƠN TỰ ĐỘNG – HỖ TRỢ KÉO DÀI TUỔI THỌ MÁY

🛢️ Hệ thống bôi trơn tự động có khả năng bơm dầu định kỳ với lượng phù hợp đến các bộ phận cần thiết.

⚙️ Theo thông tin sản phẩm, hệ thống giúp đảm bảo khoảng 90% các bộ phận cốt lõi của máy được bôi trơn đúng cách, góp phần duy trì khả năng vận hành ổn định và hỗ trợ kéo dài tuổi thọ thiết bị.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

🎯 Vít me bi cấp giấy: Được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, giúp cơ cấu cấp giấy hoạt động ổn định và chính xác.

🔧 Ray dẫn hướng: Các thanh dẫn giấy được cố định bằng kỹ thuật ghép rãnh gia công chính xác, duy trì độ chính xác lâu dài và chuyển động êm ái ngay cả khi chịu tải.

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động các chương trình cắt từ hệ thống chuẩn bị in và in ấn.

📋 Trình tự cắt, kích thước và thông tin công việc có thể được truyền tự động, giúp giảm thao tác nhập liệu thủ công, rút ngắn thời gian thiết lập và hạn chế lỗi do người vận hành.

🔄 Việc kết nối thao tác cắt với quy trình sản xuất kỹ thuật số góp phần nâng cao tính nhất quán của công việc và hiệu quả sản xuất.

KẾT NỐI CIP4 THÔNG MINH

🔗 Hệ thống có khả năng kết nối với quy trình chuẩn bị in ấn và in hiện đại, đồng thời tự động tạo chương trình cắt từ dữ liệu CIP4/JDF.

⚡ Điều này hỗ trợ thay đổi công việc nhanh hơn và giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRƯỚC KHI SẢN XUẤT

🖥️ Trước khi bắt đầu sản xuất, hệ thống điều khiển mô phỏng đồ họa toàn bộ trình tự cắt theo thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước cắt trước khi thực hiện thực tế, qua đó hỗ trợ giảm lỗi thiết lập và hạn chế lãng phí vật liệu.

🎯 Đây là một trong những công cụ hỗ trợ nâng cao tính chủ động và hiệu quả khi xử lý các công việc cắt phức tạp.

KIỂM SOÁT ÁP SUẤT THÔNG MINH – THIẾT LẬP NHANH, VẬN HÀNH ỔN ĐỊNH

🎛️ Áp suất có thể được điều khiển trực tiếp từ giao diện người dùng HMI, giúp người vận hành dễ dàng thiết lập thông số theo từng công việc.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại nhanh chóng, giúp rút ngắn thời gian chuẩn bị.

🔄 Thiết lập này hỗ trợ duy trì hiệu suất nhất quán giữa các công việc và người vận hành khác nhau.

CHỨC NĂNG CẮT BỎ QUA – LINH HOẠT CHO CÔNG VIỆC PHỨC TẠP

⏭️ Chức năng bỏ qua cắt cho phép người vận hành bỏ qua những bước cắt không cần thiết mà không làm thay đổi trình tự cắt ban đầu.

⚙️ Tính năng này giúp tăng tính linh hoạt khi xử lý các đơn hàng có cấu trúc phức tạp, đồng thời hỗ trợ giảm thời gian thiết lập và nâng cao hiệu quả sản xuất.

TÍCH HỢP THỦY LỰC – ỔN ĐỊNH VÀ HIỆU QUẢ

🇮🇹 Bơm thủy lực nhập khẩu từ Ý: Sử dụng bơm thủy lực bằng nhôm có khả năng tản nhiệt nhanh, hỗ trợ duy trì áp suất ổn định.

⚙️ Thiết kế hai kênh, hai mạch: Cấu trúc này mang lại lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống theo thông tin sản phẩm, đồng thời hỗ trợ giảm hao mòn máy móc.

🛡️ Hệ thống tạo áp suất thứ cấp: Hệ thống được mô tả là nhanh chóng đạt tiêu chuẩn CE nhằm hỗ trợ an toàn vận hành. Thông tin nguồn cũng đề cập đến thử nghiệm áp lực với táo để minh họa khả năng duy trì áp suất ổn định.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW130T
Chiều dài cắt tối đa	1300mm
Chiều rộng cắt tối đa	1300mm
Chiều cao cắt tối đa	130mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1765mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	40KN
Áp suất kẹp (phút)	3KN
Thông số kỹ thuật lưỡi dao	12,7×127×1520mm
Chiều dài tối đa có thể mài	45mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Trọng lượng tịnh	3,4 tấn
Tổng trọng lượng	3,668 tấn
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	GW130T
Loại	GW130T
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Không có
Lưỡi dao	Lưỡi dao sản xuất trong nước
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	130 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

GW130T – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO SẢN XUẤT HIỆN ĐẠI

📐 Khổ cắt lớn lên đến 1300mm.

🎯 Độ chính xác cắt ±0,1mm.

⚡ Tốc độ cắt đạt 45 lần/phút.

🖥️ Hệ thống điều khiển cảm ứng thông minh hỗ trợ thao tác trực quan.

💪 Hệ thống thủy lực kép, truyền động bánh răng trục vít và kết cấu khung chắc chắn hỗ trợ quá trình cắt ổn định.

🛡️ Hệ thống an toàn đa lớp với màn chắn ánh sáng, khóa dao điện tử và bảo vệ quá tải giúp nâng cao mức độ an toàn khi vận hành.

🚀 Nếu doanh nghiệp đang tìm kiếm một dòng máy cắt giấy khổ lớn có khả năng xử lý chính xác, vận hành ổn định và tích hợp nhiều công nghệ hỗ trợ sản xuất, GW130T là lựa chọn đáng để đưa vào danh sách khảo sát đầu tư.

📞 Liên hệ ngay để nhận tư vấn cấu hình GW130T, thông tin kỹ thuật và phương án phù hợp với nhu cầu sản xuất của doanh nghiệp.
