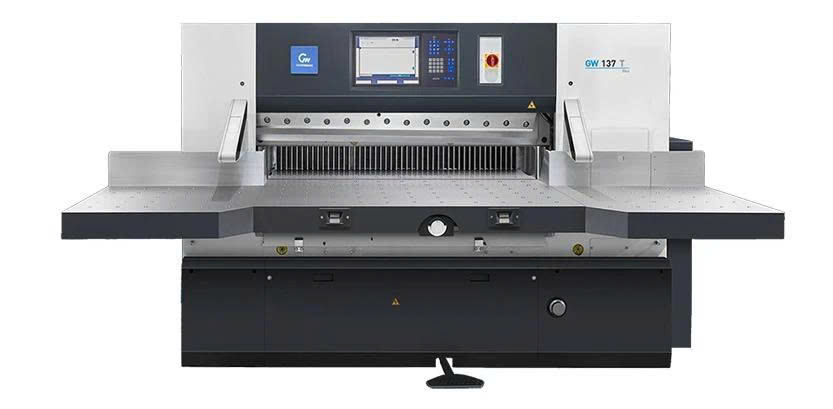

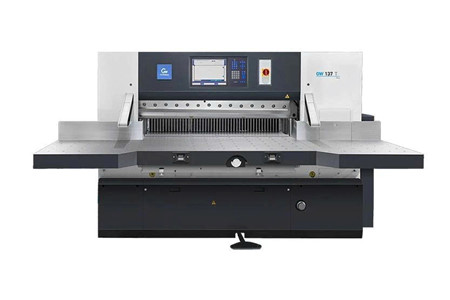

Máy cắt giấy GW137T

MÁY CẮT GIẤY GW137T – KHỔ CẮT LỚN, ĐỘ CHÍNH XÁC ±0,1MM, VẬN HÀNH THÔNG MINH

Máy cắt giấy GW137T là giải pháp cắt giấy khổ lớn được thiết kế hướng đến sự kết hợp giữa độ chính xác, tốc độ, độ ổn định và an toàn trong vận hành. Với khả năng cắt tối đa 1450mm chiều dài và 1370mm chiều rộng, chiều cao cắt lên đến 165mm, GW137T đáp ứng tốt nhu cầu xử lý những chồng giấy lớn trong môi trường sản xuất chuyên nghiệp.

Không chỉ sở hữu khả năng cắt mạnh mẽ, GW137T còn được trang bị màn hình cảm ứng công nghiệp 22 inch, hệ thống truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom, vít me bi chính xác, ray dẫn hướng và hệ thống điều khiển điện sử dụng các linh kiện nhập khẩu. Từng chi tiết được xây dựng nhằm mang lại một quy trình vận hành nhanh hơn, chính xác hơn và thuận tiện hơn cho người sử dụng.

KHỔ CẮT LỚN – XỬ LÝ HIỆU QUẢ CÁC CHỒNG GIẤY KHỔ LỚN

📐 Chiều dài cắt tối đa 1450mm kết hợp với chiều rộng cắt tối đa 1370mm, tạo không gian gia công rộng cho nhiều loại vật liệu giấy.

📦 Chiều cao cắt tối đa 165mm cho phép xử lý những chồng giấy có độ dày lớn, phù hợp với nhu cầu sản xuất liên tục.

⚡ Tốc độ cắt đạt 45 lần/phút, trong khi tốc độ nạp giấy tối đa đạt 24m/phút, hỗ trợ rút ngắn thời gian xử lý từng công việc.

🎯 Độ chính xác cắt ±0,1mm giúp duy trì kích thước thành phẩm ổn định và hỗ trợ đáp ứng các yêu cầu gia công chính xác.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp 22 inch mang đến không gian hiển thị lớn, rõ ràng và trực quan, giúp người vận hành dễ dàng kiểm soát các chức năng của máy.

⚙️ Nền tảng điều khiển tiên tiến hỗ trợ thiết lập công việc nhanh chóng, quản lý sản xuất và theo dõi tình trạng máy theo thời gian thực.

🔍 Chức năng tự chẩn đoán và bảo vệ được tích hợp giúp hỗ trợ phát hiện các điều kiện bất thường, giảm thời gian ngừng hoạt động và duy trì hiệu suất sản xuất.

👨‍💻 Thiết kế giao diện HMI theo hướng công thái học giúp thao tác thuận tiện hơn, đặc biệt trong những công việc cần vận hành máy liên tục.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ GW137T sử dụng hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử.

🎯 Cấu trúc này hỗ trợ định vị dao cắt chính xác và duy trì chuyển động ổn định trong suốt quá trình cắt.

🔩 So với các hệ thống cam cơ khí thông thường, thiết kế này mang lại khả năng định vị chính xác hơn, đồng thời hỗ trợ tăng cường an toàn, giảm hao mòn cơ học và kéo dài tuổi thọ hệ thống.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Hệ thống truyền động thủy lực kép mang lại hiệu suất cắt mạnh mẽ và khả năng kiểm soát áp suất ổn định.

⚙️ Thiết kế thủy lực tích hợp giúp quá trình hoạt động diễn ra trơn tru, chính xác và giảm ứng suất cơ học lên các bộ phận quan trọng.

🔧 Mạch thủy lực được tối ưu hóa nhằm cải thiện hiệu quả vận hành, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

BÀN KHÍ MẠ CROM CHÍNH XÁC – GIẢM MA SÁT, TĂNG ĐỘ BỀN

✨ Bàn chính và bàn phụ được trang bị bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền lâu dài.

📄 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát khi xử lý và di chuyển vật liệu trên bàn máy.

🎯 Thiết kế này hỗ trợ định vị chồng giấy chính xác hơn, cải thiện độ chính xác khi cắt và duy trì hiệu suất ổn định trong thời gian dài.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI – TĂNG ĐỘ TIN CẬY

🔩 Cụm thanh truyền được gia cường để chịu được tải trọng cắt cao, đồng thời duy trì khả năng truyền lực ổn định và chính xác trong suốt chu kỳ cắt.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế lực quá mức và các tác động bất ngờ lên những bộ phận quan trọng của hệ thống cắt.

🔧 Nhờ đó, cụm truyền động có thể duy trì độ tin cậy cao hơn và hỗ trợ giảm yêu cầu bảo trì.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🛡️ GW137T được trang bị màn chắn ánh sáng an toàn đa tia để liên tục giám sát khu vực cắt.

🚨 Khi phát hiện sự xâm nhập vào vùng được bảo vệ, hệ thống có thể lập tức dừng chuyển động của máy.

👷 Kết hợp cùng cấu trúc an toàn tích hợp lưỡi dao, hệ thống giúp tăng cường bảo vệ người vận hành trong quá trình sử dụng.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY DỄ DÀNG

💨 Bàn làm việc được tích hợp các quả cầu khí giúp giảm đáng kể ma sát giữa chồng giấy và mặt bàn.

📦 Người vận hành có thể di chuyển các chồng giấy nặng với ít sức lực hơn, thuận tiện cho quá trình sắp xếp và định vị.

🎯 Thiết kế này đồng thời hỗ trợ nâng cao độ chính xác định vị, giảm mệt mỏi cho người vận hành và cải thiện hiệu quả sản xuất.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – HẠN CHẾ CHUYỂN ĐỘNG NGOÀI Ý MUỐN

🔒 Hệ thống khóa dao điện tử liên tục giám sát trạng thái hoạt động của máy.

⚠️ Khi phát hiện lỗi hoặc điều kiện bất thường, cơ cấu dao sẽ được tự động khóa.

🛡️ Tính năng này giúp hạn chế chuyển động ngoài ý muốn của dao, đồng thời hỗ trợ bảo vệ người vận hành và thiết bị.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ỔN ĐỊNH VÀ CỨNG VỮNG

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

💪 Kết cấu chắc chắn giúp tăng độ cứng, duy trì độ ổn định kích thước và hạn chế rung động trong quá trình vận hành.

🎯 Nền tảng cơ khí ổn định góp phần duy trì độ chính xác cắt và hiệu suất đáng tin cậy ngay cả trong điều kiện sản xuất cường độ cao.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – ỔN ĐỊNH VÀ DỄ BẢO TRÌ

⚡ GW137T sử dụng hệ thống điều khiển điện hiện đại được thiết kế nhằm nâng cao độ tin cậy, an toàn và ổn định lâu dài.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bằng kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và hỗ trợ phản ứng nhanh trước những điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình kiểm tra, khắc phục sự cố và bảo trì, từ đó hỗ trợ giảm thời gian ngừng máy.

LINH KIỆN ĐIỆN ĐÁNG TIN CẬY – TĂNG ĐỘ ỔN ĐỊNH HỆ THỐNG

⚡ Các bộ phận điều khiển điện áp thấp chính của máy sử dụng linh kiện điện nhập khẩu từ OMRON, Panasonic, Schneider, EATON và các thương hiệu khác.

🔌 Việc sử dụng các linh kiện điện có nguồn gốc rõ ràng theo cấu hình sản phẩm giúp hệ thống điều khiển duy trì hoạt động ổn định và hỗ trợ thuận tiện hơn cho quá trình bảo trì.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT LÀM VIỆC

🛢️ Bộ phận cắt được trang bị tiêu chuẩn hệ thống bôi trơn tự động, có khả năng bơm dầu định kỳ với lượng phù hợp.

⚙️ Theo thông tin sản phẩm, hệ thống giúp đảm bảo khoảng 90% các bộ phận cốt lõi được bôi trơn đúng cách.

🔧 Việc duy trì bôi trơn đều đặn giúp hỗ trợ giảm hao mòn, duy trì hiệu quả làm việc và kéo dài tuổi thọ thiết bị.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

🎯 Vít me bi cấp giấy: Được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, giúp cơ cấu cấp giấy hoạt động ổn định và chính xác.

🔧 Ray dẫn hướng: Các thanh dẫn giấy được cố định bằng kỹ thuật ghép rãnh gia công chính xác, duy trì độ chính xác lâu dài và chuyển động êm ái ngay cả khi chịu tải.

📐 Sự kết hợp giữa vít me bi chính xác và ray dẫn hướng tạo nền tảng cơ khí ổn định cho quá trình cấp giấy và định vị vật liệu.

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động các chương trình cắt trực tiếp từ hệ thống chuẩn bị in và in ấn.

📋 Trình tự cắt, kích thước và thông tin công việc được truyền tự động, giúp loại bỏ thao tác nhập liệu thủ công, rút ngắn thời gian thiết lập và giảm lỗi do người vận hành.

🔄 Việc tích hợp thao tác cắt vào quy trình sản xuất kỹ thuật số hỗ trợ nâng cao năng suất tổng thể và tính nhất quán của công việc.

KẾT NỐI CIP4 THÔNG MINH

🔗 Hệ thống có khả năng kết nối với quy trình chuẩn bị in ấn và in hiện đại, đồng thời tự động tạo chương trình cắt từ dữ liệu CIP4/JDF.

⚡ Điều này hỗ trợ thay đổi công việc nhanh hơn và giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRÌNH TỰ TRƯỚC KHI CẮT

🖥️ Trước khi sản xuất, hệ thống điều khiển mô phỏng đồ họa toàn bộ trình tự cắt theo thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước trước khi thực hiện, hỗ trợ giảm lỗi thiết lập và hạn chế lãng phí vật liệu.

🎯 Tính năng này đặc biệt hữu ích khi xử lý những công việc có trình tự cắt phức tạp.

KIỂM SOÁT ÁP SUẤT THÔNG MINH – THIẾT LẬP NHANH, DỄ QUẢN LÝ

🎛️ Áp suất có thể được điều khiển trực tiếp từ giao diện người dùng HMI, giúp người vận hành thiết lập thông số thuận tiện.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại nhanh chóng, rút ngắn thời gian chuẩn bị cho từng công việc.

🔄 Hệ thống hỗ trợ duy trì hiệu suất nhất quán giữa các công việc và người vận hành khác nhau.

CHỨC NĂNG CẮT BỎ QUA – TĂNG TÍNH LINH HOẠT

⏭️ Chức năng bỏ qua cắt cho phép người vận hành bỏ qua những bước cắt không cần thiết trong chương trình mà không làm thay đổi trình tự cắt ban đầu.

⚙️ Tính năng này giúp xử lý linh hoạt hơn các công việc phức tạp, đồng thời hỗ trợ giảm thời gian thiết lập và nâng cao hiệu quả sản xuất.

TÍCH HỢP THỦY LỰC – DUY TRÌ ÁP SUẤT ỔN ĐỊNH

🇮🇹 Bơm thủy lực nhập khẩu từ Ý: Sử dụng bơm thủy lực bằng nhôm có khả năng tản nhiệt nhanh, hỗ trợ duy trì áp suất ổn định.

⚙️ Thiết kế hai kênh, hai mạch: Theo thông tin sản phẩm, cấu trúc này mang lại lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống, đồng thời hỗ trợ giảm hao mòn máy móc.

🛡️ Hệ thống tạo áp suất thứ cấp: Được mô tả là nhanh chóng đạt tiêu chuẩn CE nhằm hỗ trợ an toàn vận hành. Nguồn sản phẩm cũng đề cập đến thử nghiệm áp lực với táo để minh họa khả năng duy trì áp suất ổn định.

CẤU TRÚC AN TOÀN TÍCH HỢP – BẢO VỆ NGƯỜI VẬN HÀNH

🛡️ Cấu trúc an toàn tích hợp lưỡi dao kết hợp với màn chắn ánh sáng an toàn có độ tin cậy cao giúp bảo vệ khu vực thao tác trong quá trình cắt.

🚨 Khi phát hiện sự xâm nhập vào khu vực được bảo vệ, hệ thống an toàn có thể dừng chuyển động của máy.

👷 Thiết kế này hướng đến việc tạo ra môi trường vận hành an toàn hơn, đặc biệt trong quá trình máy hoạt động với tốc độ cao.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW137T
Chiều dài cắt tối đa	1450mm
Chiều rộng cắt tối đa	1370mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1925mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	45KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1650mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Trọng lượng tịnh	4,2 tấn
Tổng trọng lượng	4,33 tấn
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	GW137T
Loại	GW137T
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Không có
Lưỡi dao	Lưỡi dao sản xuất trong nước
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

GW137T – GIẢI PHÁP CẮT KHỔ LỚN CHO SẢN XUẤT HIỆN ĐẠI

📐 Khổ cắt tối đa 1450 × 1370mm, đáp ứng nhu cầu xử lý giấy khổ lớn.

🎯 Độ chính xác ±0,1mm, hỗ trợ duy trì kích thước thành phẩm ổn định.

⚡ Tốc độ cắt 45 lần/phút kết hợp tốc độ nạp giấy tối đa 24m/phút.

🖥️ Màn hình cảm ứng công nghiệp 22 inch giúp điều khiển trực quan và giám sát máy thuận tiện.

💪 Hệ thống thủy lực kép và truyền động bánh răng trục vít hỗ trợ quá trình cắt mạnh mẽ, ổn định.

🛡️ Màn chắn ánh sáng, khóa dao điện tử và cấu trúc an toàn tích hợp tăng cường bảo vệ trong quá trình vận hành.

🔧 Vít me bi chính xác, ray dẫn hướng, bàn khí mạ crom và hệ thống bôi trơn tự động tạo nền tảng cho khả năng vận hành ổn định lâu dài.

📞 Liên hệ ngay để được tư vấn chi tiết về GW137T, cấu hình máy và phương án triển khai phù hợp với nhu cầu sản xuất của doanh nghiệp.
