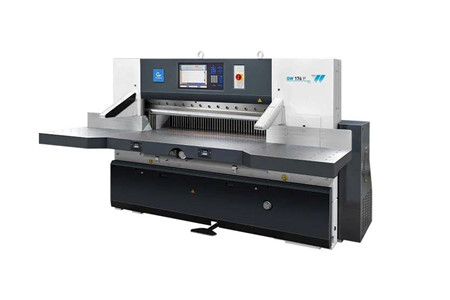

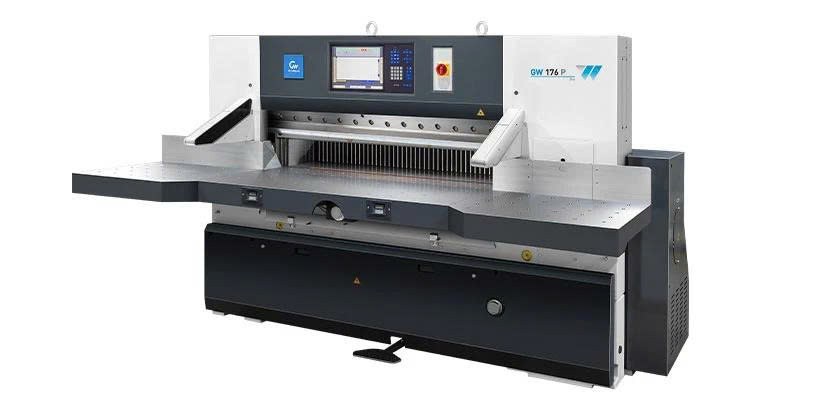

Máy cắt giấy tuabin đơn GW176P

MÁY CẮT GIẤY TUABIN ĐƠN GW176P – KHỔ CẮT 1760MM, ĐỘ CHÍNH XÁC ±0,1MM, VẬN HÀNH THÔNG MINH

GW176P là dòng máy cắt giấy tuabin đơn khổ lớn, được thiết kế cho các yêu cầu gia công giấy cần độ chính xác cao, khả năng cắt ổn định và vận hành an toàn. Máy sở hữu khổ cắt tối đa 1760mm, chiều dài cắt tối đa 2000mm, chiều cao cắt 165mm và độ chính xác đạt ±0,1mm.

Với hệ thống cấp giấy tốc độ cao, bàn khí mạ crom, truyền động bánh răng trục vít, thủy lực kép, màn hình cảm ứng công nghiệp 15 inch cùng nhiều lớp bảo vệ an toàn, GW176P mang đến một giải pháp cắt giấy khổ lớn phù hợp cho các môi trường sản xuất yêu cầu sự ổn định và khả năng kiểm soát chính xác.

🛡️ AN TOÀN ĐƯỢC ƯU TIÊN TRONG TỪNG CHUYỂN ĐỘNG

GW176P được xây dựng với nhiều cơ chế bảo vệ đồng thời, giúp kiểm soát tốt khu vực dao cắt và hạn chế rủi ro trong quá trình vận hành.

🔒 Cấu trúc an toàn phía sau lưỡi dao: Thiết kế tích hợp phía sau dao kết hợp với cơ chế bảo vệ khi cắt bằng hai tay, hỗ trợ tăng cường an toàn cho người vận hành.

🛡️ Bảo vệ kép phía sau dao: Cấu trúc bảo hiểm phía sau dao được thiết kế đặc biệt nhằm hạn chế nguy cơ hư hỏng máy do thao tác sai.

🚨 Màn chắn ánh sáng an toàn đa tia: Hệ thống gồm 10 bộ bảo vệ bằng lưới ánh sáng, liên tục giám sát khu vực cắt và hỗ trợ dừng hoạt động khi phát hiện sự xâm nhập vào vùng nguy hiểm.

🔐 Khóa dao điện tử: Hệ thống liên tục giám sát trạng thái máy và khóa cơ cấu khi phát hiện lỗi, hạn chế chuyển động ngoài ý muốn.

⚡ Điều khiển điện thông minh: Kiến trúc điều khiển dạng mô-đun với hệ thống an toàn hai kênh giúp phản hồi lỗi nhanh, tăng độ tin cậy và thuận tiện cho công tác bảo trì.

🖥️ MÀN HÌNH CẢM ỨNG THÔNG MINH 15 INCH – ĐIỀU KHIỂN TRỰC QUAN

GW176P sử dụng màn hình cảm ứng công nghiệp 15 inch, mang đến giao diện trực quan, dễ thao tác và thuận tiện theo dõi trạng thái máy.

📱 Màn hình lớn, thao tác nhanh: Các thiết lập và chức năng có thể thực hiện trực tiếp bằng thao tác chạm.

🎯 Giao diện thân thiện: Hệ thống điều khiển được thiết kế theo hướng đơn giản, trực quan, giúp người vận hành dễ dàng làm quen và thao tác.

🔎 Giám sát thời gian thực: Thông tin vận hành được hiển thị trực quan, hỗ trợ kiểm soát quá trình cắt.

🧠 Khả năng tự chẩn đoán: Hệ thống hỗ trợ phát hiện trạng thái bất thường, góp phần giảm thời gian dừng máy và duy trì hiệu suất làm việc.

⚙️ HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – CẮT ỔN ĐỊNH, CHÍNH XÁC

GW176P được trang bị hệ thống truyền động bánh răng trục vít kết hợp thiết bị định vị dao điều khiển bằng cam điện tử.

⚙️ Cơ cấu truyền động giúp dao cắt chuyển động ổn định và mượt mà.

🎯 Thiết bị định vị dao hỗ trợ căn chỉnh chính xác trong quá trình cắt.

🔧 Kết cấu được thiết kế nhằm giảm hao mòn trong quá trình vận hành và hỗ trợ duy trì tuổi thọ thiết bị.

📈 Tần suất cắt đạt 45 lần/phút, đáp ứng yêu cầu xử lý giấy với cường độ làm việc cao.

💪 HỆ THỐNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

Hệ thống truyền động thủy lực kép được thiết kế để tạo lực cắt mạnh và duy trì áp suất ổn định trong suốt quá trình làm việc.

💧 Hệ thống thủy lực hỗ trợ vận hành chính xác và ổn định.

⚙️ Thiết kế tối ưu giúp giảm ứng suất cơ học lên các bộ phận truyền động.

🔧 Kết cấu được định hướng giảm nhu cầu bảo trì và kéo dài tuổi thọ thiết bị.

📊 Áp suất kẹp có thể điều chỉnh từ 1,5KN đến 70KN, đáp ứng nhiều yêu cầu gia công khác nhau.

✨ BÀN KHÍ MẠ CROM CHÍNH XÁC – DI CHUYỂN GIẤY NHẸ NHÀNG

Bàn làm việc mạ crom mang lại bề mặt nhẵn, chống mài mòn và hỗ trợ giảm ma sát trong quá trình xử lý vật liệu.

🪞 Bề mặt mạ crom: Hỗ trợ duy trì độ bền và giảm thời gian bảo trì.

💨 Cấu trúc thổi khí: Tạo điều kiện thuận lợi cho việc đẩy, di chuyển và cấp giấy.

📐 Định vị chính xác: Hỗ trợ đưa chồng giấy vào vị trí ổn định trước khi thực hiện đường cắt.

📦 HỆ THỐNG CẤP GIẤY TỐC ĐỘ CAO – ĐƯA GIẤY CHÍNH XÁC

Cơ cấu cấp giấy của GW176P sử dụng khung cấp giấy độ chính xác cao, kết hợp ray dẫn hướng tuyến tính và vít me bi không khe hở.

🚀 Tốc độ cấp giấy tối đa đạt 30m/phút.

🎯 Vít me bi chính xác giúp kiểm soát chuyển động cấp giấy.

📏 Ray dẫn hướng tuyến tính hỗ trợ chuyển động ổn định và khả năng định vị lặp lại.

⚡ Động cơ cấp giấy sử dụng servo nội địa, đáp ứng yêu cầu định vị nhanh và chính xác.

🛞 BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DỄ XỬ LÝ CHỒNG GIẤY NẶNG

Bàn làm việc được tích hợp các quả cầu khí giúp giảm ma sát khi di chuyển vật liệu.

📦 Hỗ trợ xử lý các chồng giấy có trọng lượng lớn dễ dàng hơn.

💨 Giảm lực cản trong quá trình đẩy giấy.

📐 Tăng khả năng kiểm soát vị trí của chồng giấy trước khi cắt.

👨‍🔧 Giảm sức lực cần thiết cho người vận hành trong quá trình thao tác.

🔩 THANH TRUYỀN BẢO VỆ QUÁ TẢI – ỔN ĐỊNH KHI CẮT TẢI CAO

Cụm thanh truyền được gia cường giúp truyền lực ổn định trong điều kiện tải trọng cắt cao.

💪 Kết cấu gia cường hỗ trợ truyền lực chính xác.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức lên các bộ phận quan trọng.

🔧 Thiết kế hướng đến độ tin cậy cao và giảm nhu cầu bảo trì.

🏗️ KHUNG MÁY ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

Khung máy GW176P được chế tạo từ kết cấu đúc cát nhựa nguyên khối, tạo nên nền tảng vững chắc cho toàn bộ hệ thống cắt.

🏗️ Kết cấu chịu lực cao giúp hạn chế rung động.

📐 Độ cứng vững cao hỗ trợ duy trì độ chính xác trong quá trình cắt.

⚙️ Các chi tiết lớn của máy được xử lý lão hóa rung nhằm tăng độ ổn định kết cấu trong quá trình sử dụng lâu dài.

🧴 BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT ỔN ĐỊNH

Hệ thống bôi trơn tự động phân phối lượng dầu chính xác theo định kỳ, giúp duy trì tình trạng làm việc phù hợp cho các cơ cấu quan trọng.

🛢️ Tự động cung cấp dầu theo chu kỳ.

⚙️ Khoảng 90% các bộ phận cốt lõi được bôi trơn đúng cách theo thiết kế sản phẩm.

🔧 Hỗ trợ giảm ma sát và hao mòn.

⏳ Góp phần kéo dài tuổi thọ các bộ phận chuyển động.

🔧 VÍT ME BI CHÍNH XÁC & RAY DẪN HƯỚNG CHỊU TẢI NẶNG

GW176P sử dụng vít me bi cán nguội chính xác kết hợp với ray dẫn hướng chịu tải nặng có bề mặt gia công chính xác.

🎯 Chuyển động cấp giấy mượt mà.

📐 Độ chính xác định vị lặp lại cao.

💪 Khả năng chịu tải phù hợp với hệ thống cấp giấy khổ lớn.

⚙️ Duy trì độ cứng vững trong quá trình vận hành lâu dài.

🖥️ HỆ THỐNG ĐIỀU KHIỂN ĐIỆN & LINH KIỆN CHÍNH

Hệ thống điều khiển của GW176P được xây dựng theo hướng ổn định và dễ vận hành.

🖥️ Máy tính công nghiệp Đài Loan: Đảm bảo hoạt động ổn định, hỗ trợ giao tiếp nhiều máy và quản lý máy tính từ xa.

📺 Màn hình LCD AU: Sử dụng màn hình của nhà sản xuất LCD Đài Loan AU theo thông tin sản phẩm.

⚡ Nguồn Mean Well: Bộ phận điều khiển máy tính sử dụng nguồn chuyển mạch Mean Well (MW), giúp duy trì nguồn điện ổn định và bảo vệ bộ phận điều khiển.

🔌 Linh kiện điện áp thấp nhập khẩu: Các linh kiện điều khiển điện áp thấp chính sử dụng các thương hiệu như OMRON, IDEC, Schneider, American EATON và các linh kiện tương ứng theo cấu hình sản phẩm.

🔪 CƠ CẤU DAO DẠNG MÓC – THAY DAO THUẬN TIỆN

GW176P sử dụng kết cấu lắp dao dạng móc, giúp quá trình thay dao trở nên đơn giản và thuận tiện hơn.

🔧 Thiết kế hỗ trợ thao tác thay dao nhanh chóng.

🛠️ Kết cấu dao phù hợp cho công việc bảo trì và thay thế định kỳ.

📐 Chiều dài dao theo thông số kỹ thuật đạt 1995mm, đáp ứng khổ cắt lớn của máy.

🏭 CẤU TRÚC CỔNG & KHUNG MÁY DẠNG TÁCH

Toàn bộ máy sử dụng kết cấu dạng cổng, thuận tiện cho việc lắp đặt và điều chỉnh.

🏗️ Kết cấu cổng: Hỗ trợ quá trình lắp đặt và căn chỉnh máy.

🔩 Khung dạng tách: Theo thiết kế sản phẩm, kết cấu này giúp cải thiện độ chính xác cắt và tạo điều kiện thuận lợi cho công tác bảo trì.

📊 THÔNG SỐ LẮP ĐẶT

Hạng mục	Thông số
Loại	1760
Chiều dài máy	3480mm
Chiều rộng máy	3760mm
Chiều cao máy	1730mm
Chiều dài đế máy	800mm
Chiều rộng nền móng máy	800mm
Độ dày nền máy	250mm
Máy có chiều rộng bằng một nửa	1288mm
Trọng lượng tịnh	6.35TON
Tổng trọng lượng	6.9TON
Kích thước đóng gói	370016002300mm

📐 THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Category	GW176P
Max. cutting length	2000mm
Max. cutting width	1760mm
Max. cutting height	165mm
Min. cut (without false clamp)	35mm
Min. cut (with false clamp)	120mm
Table length in front of cutting line	750mm
Table length behind cutting line	2620mm
Side table length (optional)	750mm
Side table width (optional)	1000mm
Table height from floor	900mm
Clamp pressure (max.)	70KN
Clamp pressure (min.)	1.5KN
Blade specifications	13.7×160×1995mm
Max. sharpenable length	60mm
Cutting speed	45times/min
Paper feed speed (max.)	30m/min
Main power	7.5kW
Power supply voltage	380V+5%, 50HZ±1%
Wire gauge	4mm²
Cutting accuracy	±0.1mm

⚙️ THÔNG SỐ CẤU HÌNH

Hạng mục	Thông số
Category	GW176P
Maximum paper feeding speed	30 m/min
CIP4	None
Automatic lubrication system	Standard
Back-knife safety	Standard
Knife blade	Imported sharp steel blade
Stepless pressure adjustment for paper clamp	Standard
Dual worm-gear drive mechanism	None
Cutting height	165 mm
Machine frame structure	Integrated
Control computer	15 inches
Waste removal function (movable main platform)	None

🎯 HIỆU SUẤT CHÍNH CỦA GW176P

🔹 1. Cơ cấu cấp giấy dạng khung độ chính xác và độ cứng cao, trang bị ray dẫn hướng tuyến tính cùng vít me bi độ chính xác cao không khe hở, đảm bảo độ chính xác khi cấp giấy.

🔹 2. Màn hình sử dụng sản phẩm của AU, nhà sản xuất màn hình LCD Đài Loan, theo thông tin cấu hình sản phẩm.

🔹 3. Máy tính công nghiệp Đài Loan có hiệu suất và độ ổn định cao, hỗ trợ giao tiếp nhiều máy và quản lý máy tính từ xa.

🔹 4. Màn hình điều khiển máy tính thiết kế thân thiện, giúp người vận hành thao tác thuận tiện.

🔹 5. Động cơ cấp giấy sử dụng servo nội địa, hỗ trợ định vị nhanh và độ chính xác cao.

🔹 6. Bộ phận điều khiển máy tính sử dụng nguồn chuyển mạch Mean Well (MW), giúp duy trì nguồn điện ổn định và bảo vệ hệ thống điều khiển.

🔹 7. Các linh kiện điều khiển điện áp thấp chính của toàn bộ máy sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, American EATON và các linh kiện tương ứng.

🔹 8. Bộ phận thủy lực sử dụng hệ thống tăng áp nhanh, đồng thời có thể lựa chọn van tỷ lệ của Đức theo cấu hình.

🔹 9. Toàn bộ máy sử dụng kết cấu cổng, thuận tiện cho người dùng lắp đặt và điều chỉnh.

🔹 10. Khung máy sử dụng kết cấu tách phổ biến, hỗ trợ cải thiện độ chính xác cắt và thuận tiện cho công tác bảo trì.

🔹 11. Bàn làm việc mạ crom, giúp giảm thời gian bảo trì và hỗ trợ kéo dài tuổi thọ sử dụng.

🔹 12. Bàn làm việc được trang bị cấu trúc thổi khí, thuận tiện cho việc đẩy và cấp giấy.

🔹 13. Cấu trúc bảo hiểm phía sau dao tích hợp cùng 10 bộ lưới ánh sáng bảo vệ, hỗ trợ đảm bảo an toàn cho người vận hành.

🔹 14. Cấu trúc bảo hiểm kép phía sau dao được thiết kế đặc biệt, hạn chế nguy cơ gây hư hỏng thứ cấp cho máy do thao tác sai.

🔹 15. Các chi tiết lớn của máy được xử lý lão hóa rung, giúp tăng độ ổn định kết cấu trong quá trình sử dụng lâu dài.

🔹 16. Cơ cấu truyền động bánh răng trục vít hiệu suất cao, giúp nâng cao hiệu quả làm việc và đạt tần suất cắt tối đa 45 lần/phút.

🔹 17. Kết cấu lắp dao dạng móc, giúp việc thay dao đơn giản và thuận tiện.

🔹 18. Bộ phận cắt được trang bị hệ thống bôi trơn tự động, hỗ trợ tăng hiệu quả làm việc và kéo dài tuổi thọ thiết bị.

🚀 GW176P – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO YÊU CẦU ĐỘ CHÍNH XÁC CAO

Với khổ cắt tối đa 1760mm, chiều dài cắt tối đa 2000mm, tốc độ cấp giấy 30m/phút, tần suất cắt 45 lần/phút và độ chính xác ±0,1mm, GW176P được xây dựng cho những yêu cầu gia công giấy khổ lớn cần khả năng vận hành ổn định và kiểm soát chính xác.

Từ khung máy cứng vững, hệ thống cấp giấy chính xác, bàn khí mạ crom, thủy lực kép, truyền động bánh răng trục vít, khóa dao điện tử đến màn hình cảm ứng công nghiệp 15 inch, từng hệ thống đều hướng đến một quy trình cắt thuận tiện, chính xác và an toàn hơn.

📞 Bạn đang cần một máy cắt giấy khổ lớn 1760mm cho dây chuyền sản xuất? Hãy liên hệ ngay để được tư vấn cấu hình GW176P phù hợp với nhu cầu gia công và mặt bằng lắp đặt thực tế.
