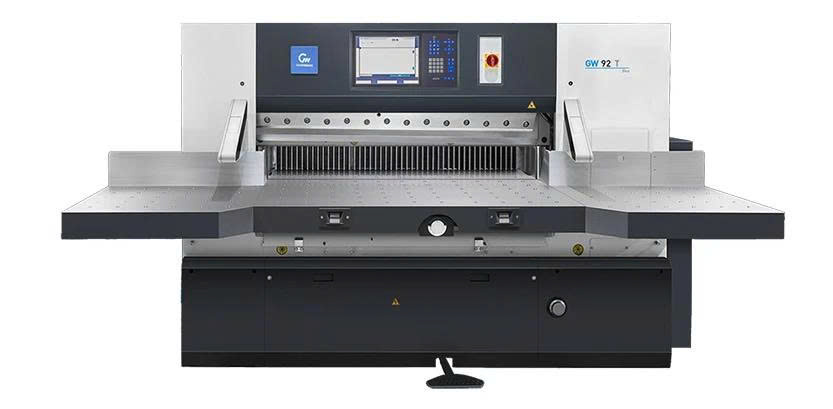

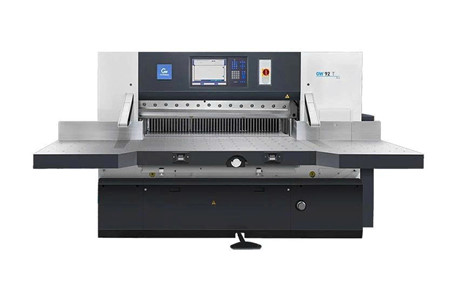

Máy cắt giấy GW92T

MÁY CẮT GIẤY GW92T – CẮT CHÍNH XÁC, ĐIỀU KHIỂN THÔNG MINH, VẬN HÀNH ỔN ĐỊNH

GW92T là dòng máy cắt giấy được thiết kế cho nhu cầu cắt chính xác, tốc độ ổn định và vận hành thông minh trong môi trường sản xuất chuyên nghiệp. Máy kết hợp hệ thống điều khiển cảm ứng 22 inch, truyền động bánh răng trục vít, thủy lực kép, bàn khí mạ crom, cơ cấu cấp giấy chính xác và nhiều giải pháp bảo vệ an toàn.

Không chỉ tập trung vào khả năng cắt, GW92T còn được phát triển theo hướng tối ưu toàn bộ quy trình vận hành: từ thiết lập công việc, điều khiển áp suất, mô phỏng trình tự cắt đến tích hợp dữ liệu CIP4/JDF và tự động bôi trơn. Nhờ đó, người vận hành có thể kiểm soát máy trực quan hơn, rút ngắn thời gian thiết lập và duy trì hiệu quả sản xuất ổn định.

MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ GW92T được trang bị màn hình cảm ứng công nghiệp lớn 22 inch, mang đến không gian hiển thị rộng, rõ ràng và trực quan trong quá trình vận hành.

👆 Nền tảng điều khiển tiên tiến cho phép thiết lập công việc nhanh chóng, theo dõi trạng thái máy và quản lý các chức năng trực tiếp trên giao diện cảm ứng.

📊 Hệ thống còn hỗ trợ giám sát máy theo thời gian thực, kết hợp chức năng tự chẩn đoán và bảo vệ tích hợp nhằm giảm thời gian ngừng hoạt động và hỗ trợ duy trì năng suất.

MÀN HÌNH MÀU SẮC CHÂN THỰC – HIỂN THỊ RÕ RÀNG, ĐỘ BỀN CAO

🌈 Máy sử dụng màn hình LCD màu sắc chân thực 15 inch do AUO của Đài Loan sản xuất, mang lại khả năng hiển thị rõ ràng và hỗ trợ tuổi thọ sử dụng lâu dài.

💻 Bộ điều khiển sử dụng máy tính công nghiệp sản xuất tại Đài Loan, có hiệu suất và độ ổn định đáng tin cậy.

🔗 Hệ thống máy tính hỗ trợ giao tiếp đa máy và quản lý từ xa bằng máy tính, tạo thuận lợi hơn cho quá trình quản lý thiết bị.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, giúp dao cắt được định vị chính xác và vận hành mượt mà.

🎯 Cơ cấu điều khiển này hướng đến độ chính xác định vị cao, đồng thời hỗ trợ tăng cường an toàn, giảm hao mòn cơ học và kéo dài tuổi thọ của hệ thống truyền động.

🚀 Cấu trúc truyền động hiệu quả cũng hỗ trợ máy đạt tốc độ cắt lên đến 45 lần/phút, đáp ứng yêu cầu sản xuất liên tục.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP

💪 Hệ thống truyền động thủy lực kép mang lại lực cắt mạnh mẽ, khả năng kiểm soát áp suất ổn định và độ tin cậy cao trong quá trình vận hành.

🔧 Thiết kế thủy lực tích hợp giúp quá trình truyền lực diễn ra trơn tru và chính xác, đồng thời hạn chế ứng suất cơ học lên các bộ phận quan trọng.

⚡ Mạch thủy lực được tối ưu hóa nhằm cải thiện hiệu quả vận hành, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

HỆ THỐNG THỦY LỰC TIÊU CHUẨN CAO

💧 GW92T sử dụng hệ thống tăng áp nhanh thủy lực kép, kênh đôi, hỗ trợ tạo áp suất nhanh và ổn định trong quá trình cắt.

🛡️ Theo thông tin sản phẩm, hệ thống này đáp ứng tiêu chuẩn CE, góp phần nâng cao mức độ an toàn và độ tin cậy trong quá trình vận hành.

🎛️ Áp suất có thể được kiểm soát thông qua hệ thống điều khiển, giúp người vận hành dễ dàng thiết lập thông số phù hợp với từng công việc.

BÀN KHÍ MẠ CROM CHÍNH XÁC

✨ Bàn chính và bàn phụ được hoàn thiện bằng bề mặt mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền lâu dài.

📦 Bề mặt nhẵn, chống mài mòn giúp giảm ma sát trong quá trình xử lý vật liệu, hỗ trợ di chuyển giấy thuận lợi hơn.

🎯 Nhờ khả năng giảm ma sát và hỗ trợ định vị, hệ thống bàn làm việc góp phần duy trì độ chính xác khi cắt trong quá trình vận hành liên tục.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ

💨 Các quả cầu khí được tích hợp trên bàn làm việc giúp giảm đáng kể ma sát giữa chồng giấy và mặt bàn.

📦 Người vận hành có thể di chuyển các chồng giấy nặng với ít lực hơn, thuận tiện cho việc căn chỉnh và đưa vật liệu đến vị trí cắt.

🎯 Thiết kế này vừa hỗ trợ độ chính xác định vị, vừa giảm mệt mỏi cho người vận hành và nâng cao hiệu quả xử lý vật liệu.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI

🔩 Cụm thanh truyền được gia cường để chịu được tải trọng cắt cao, đồng thời duy trì khả năng truyền lực ổn định và chính xác trong suốt chu kỳ cắt.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức và các tải trọng bất ngờ lên những bộ phận quan trọng của hệ thống cắt.

⚙️ Nhờ đó, hệ thống truyền động được hỗ trợ duy trì độ tin cậy lâu dài và giảm yêu cầu bảo trì.

MÀN CHẮN ÁNH SÁNG AN TOÀN

🚨 GW92T được trang bị màn chắn ánh sáng an toàn đa tia hiệu suất cao, liên tục giám sát khu vực cắt.

🛑 Khi phát hiện sự xâm nhập vào khu vực được bảo vệ, hệ thống có thể lập tức dừng chuyển động của máy.

🛡️ Giải pháp này giúp tăng cường bảo vệ người vận hành mà vẫn hỗ trợ duy trì hiệu quả sản xuất.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ

🔐 Hệ thống khóa dao điện tử liên tục giám sát trạng thái máy và tự động khóa cơ cấu dao khi phát hiện lỗi hoặc điều kiện bất thường.

⚠️ Tính năng này giúp hạn chế chuyển động ngoài ý muốn của dao, tăng cường bảo vệ người vận hành và giảm nguy cơ ảnh hưởng đến thiết bị.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI

🏗️ Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao, với cấu trúc dạng khối liền mạch nhằm tạo độ cứng vững và ổn định kích thước lâu dài.

📐 Kết cấu chắc chắn giúp hạn chế rung động trong quá trình máy hoạt động, hỗ trợ duy trì độ chính xác khi cắt.

🔩 Thiết kế khung vững chắc cũng giúp GW92T duy trì hiệu suất đáng tin cậy trong môi trường sản xuất có cường độ làm việc cao.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

⚡ GW92T được trang bị hệ thống điều khiển điện hiện đại, hướng đến độ tin cậy, an toàn và ổn định trong quá trình vận hành.

🛡️ Các chức năng an toàn quan trọng được bảo vệ bằng kiến trúc an toàn hai kênh, liên tục giám sát trạng thái máy và hỗ trợ phản ứng nhanh khi phát hiện điều kiện bất thường.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình kiểm tra, khắc phục sự cố và bảo trì, từ đó hạn chế thời gian máy phải dừng hoạt động.

BÔI TRƠN TỰ ĐỘNG – GIẢM BẢO TRÌ, HỖ TRỢ KÉO DÀI TUỔI THỌ

🛢️ Hệ thống bôi trơn tự động có khả năng bơm dầu theo định kỳ và với lượng chính xác đến các vị trí cần thiết.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo 90% các bộ phận cốt lõi của máy được bôi trơn đúng cách, giúp hạn chế ma sát và hỗ trợ duy trì độ bền thiết bị.

🔧 Việc tự động hóa quá trình bôi trơn cũng giúp giảm thao tác bảo trì thủ công và duy trì khả năng vận hành ổn định.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

📐 Trục vít me bi cấp giấy được sản xuất bằng quy trình cán nguội và đáp ứng tiêu chuẩn độ chính xác cấp 6, hỗ trợ chuyển động ổn định và độ chính xác cao.

🔩 Các thanh dẫn giấy được cố định bằng kỹ thuật ghép rãnh gia công chính xác, giúp duy trì độ chính xác lâu dài và đảm bảo chuyển động êm ái ngay cả khi chịu tải.

🎯 Đây là nền tảng quan trọng giúp cơ cấu cấp giấy duy trì khả năng định vị ổn định trong quá trình làm việc.

DỄ BẢO TRÌ VỚI CẤU TRÚC GẮN DAO KIỂU MÓC

🔧 Cấu trúc gắn dao kiểu móc giúp việc thay thế dao trở nên đơn giản và thuận tiện hơn.

⏱️ Thiết kế này hỗ trợ rút ngắn thời gian thao tác khi bảo trì hoặc thay dao, giúp người vận hành dễ dàng đưa máy trở lại trạng thái làm việc.

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4

💻 Giao diện quy trình làm việc CIP4 cho phép nhập tự động các chương trình cắt trực tiếp từ hệ thống chuẩn bị in và in ấn.

📄 Trình tự cắt, kích thước và thông tin công việc có thể được truyền tự động, hạn chế nhu cầu nhập dữ liệu thủ công.

⏱️ Nhờ đó, thời gian thiết lập được rút ngắn và nguy cơ lỗi do thao tác nhập liệu được giảm thiểu.

🔗 Việc tích hợp quy trình cắt vào hệ thống sản xuất kỹ thuật số cũng hỗ trợ nâng cao tính nhất quán của công việc.

KẾT NỐI CIP4 THÔNG MINH

🔄 GW92T có khả năng kết nối với quy trình chuẩn bị in ấn và in hiện đại, hỗ trợ tạo chương trình cắt từ dữ liệu CIP4/JDF.

⚡ Việc tự động hóa quá trình chuyển dữ liệu giúp thay đổi công việc nhanh hơn và giảm sự phụ thuộc vào thao tác thủ công của người vận hành.

📊 Đây là giải pháp phù hợp cho môi trường sản xuất cần chuyển đổi công việc thường xuyên và quản lý dữ liệu cắt theo quy trình số hóa.

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRƯỚC KHI SẢN XUẤT

🖥️ Trước khi bắt đầu sản xuất, hệ thống điều khiển có thể mô phỏng đồ họa toàn bộ trình tự cắt theo thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước của chương trình trước khi thực hiện thực tế.

🎯 Tính năng này giúp hạn chế lỗi thiết lập, hỗ trợ giảm lãng phí vật liệu và nâng cao tính an toàn, hiệu quả trong quá trình sản xuất.

KIỂM SOÁT ÁP SUẤT THÔNG MINH

🎛️ Áp suất có thể được điều khiển trực tiếp thông qua giao diện người dùng HMI thay vì phụ thuộc hoàn toàn vào phương pháp điều chỉnh thủ công.

💾 Các giá trị áp suất cài đặt sẵn có thể được lưu trữ và gọi lại nhanh chóng khi cần.

⚙️ Điều này giúp rút ngắn thời gian thiết lập và hỗ trợ duy trì hiệu suất ổn định giữa các công việc khác nhau.

CHỨC NĂNG CẮT BỎ QUA

⏭️ Chức năng cắt bỏ qua cho phép người vận hành bỏ qua những bước cắt không cần thiết trong chương trình mà không thay đổi trình tự cắt ban đầu.

🔄 Tính năng này mang lại sự linh hoạt khi xử lý các công việc có cấu trúc phức tạp.

⏱️ Đồng thời, việc bỏ qua các thao tác không cần thiết có thể giúp rút ngắn thời gian thiết lập và nâng cao hiệu quả sản xuất.

TÍCH HỢP THỦY LỰC – TỐI ƯU KHẢ NĂNG TẠO ÁP

🇮🇹 Bơm thủy lực nhập khẩu từ Ý: Sử dụng bơm thủy lực bằng nhôm có khả năng tản nhiệt nhanh, hỗ trợ duy trì áp suất ổn định.

🔄 Thiết kế hai kênh, hai mạch: Cấu trúc này được thiết kế để tạo lực cắt lớn hơn so với các bộ ly hợp điện từ truyền thống và hỗ trợ giảm hao mòn máy móc.

🛡️ Hệ thống tạo áp suất thứ cấp: Theo thông tin sản phẩm, hệ thống nhanh chóng đạt tiêu chuẩn CE và được thiết kế nhằm tăng cường mức độ an toàn trong quá trình vận hành.

THÔNG SỐ KỸ THUẬT

Hạng mục	Giá trị
Loại	GW92T
Chiều dài cắt tối đa	920mm
Chiều rộng cắt tối đa	920mm
Chiều cao cắt tối đa	130mm
Độ cắt tối thiểu (không dùng kẹp giả)	25mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	690mm
Chiều dài bàn phía sau đường cắt	1360mm
Chiều dài bàn phụ (tùy chọn)	485 (650) mm
Chiều rộng bàn phụ (tùy chọn)	600 (750) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	30KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	12,7×127×1100mm
Chiều dài tối đa có thể mài	40mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	3kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Trọng lượng tịnh	2,5 tấn
Tổng trọng lượng	2,788 tấn
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Giá trị
Loại	GW92T
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Không có
Lưỡi dao	Lưỡi dao sản xuất trong nước
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	130 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

GW92T – TỐI ƯU TỪ ĐỘ CHÍNH XÁC ĐẾN QUẢN LÝ SẢN XUẤT

GW92T không chỉ tập trung vào khả năng cắt chính xác mà còn được xây dựng như một hệ thống vận hành đồng bộ, kết hợp điều khiển cảm ứng, truyền động chính xác, thủy lực kép, an toàn đa lớp và các chức năng hỗ trợ sản xuất thông minh.

🎯 Độ chính xác cắt đạt ±0,1mm.

⚡ Tốc độ cắt lên đến 45 lần/phút.

📦 Tốc độ nạp giấy tối đa 24m/phút.

🖥️ Hệ thống điều khiển cảm ứng thông minh 22 inch.

🔄 Hỗ trợ quy trình CIP4/JDF và mô phỏng trình tự cắt.

🛡️ Tích hợp nhiều lớp bảo vệ cho khu vực dao và người vận hành.

👉 Nếu bạn đang tìm kiếm một máy cắt giấy khổ 920mm có khả năng vận hành chính xác, kiểm soát trực quan và hỗ trợ tối ưu quy trình sản xuất, hãy liên hệ ngay để được tư vấn cấu hình GW92T phù hợp với nhu cầu thực tế của doanh nghiệp.
