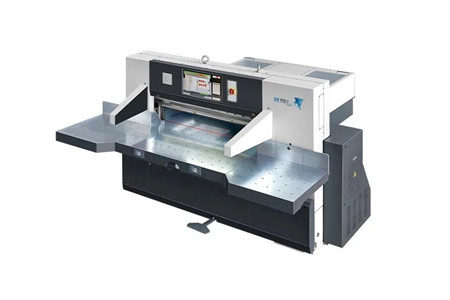

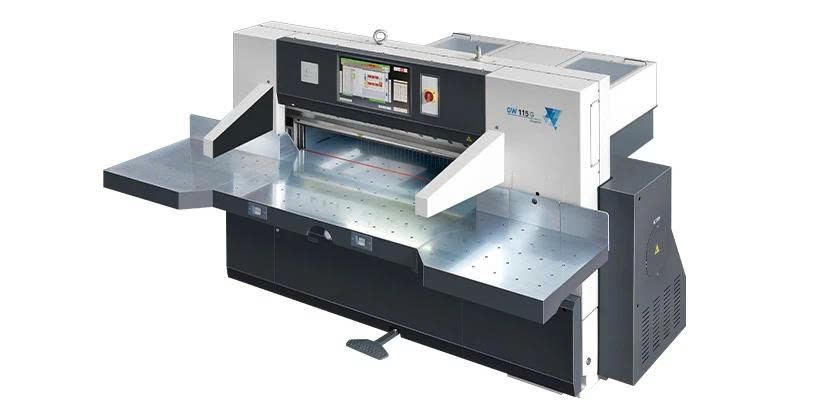

Máy cắt giấy khổ lớn GW115G

MÁY CẮT GIẤY KHỔ LỚN GW115G – CẮT CHÍNH XÁC, CẤP GIẤY TỐC ĐỘ CAO, VẬN HÀNH THÔNG MINH

Máy cắt giấy khổ lớn GW115G là giải pháp cắt giấy công nghiệp được thiết kế cho nhu cầu xử lý khổ giấy lớn, yêu cầu độ chính xác cao và tốc độ cấp giấy nhanh. Máy kết hợp cơ cấu cấp giấy độ chính xác cao, hệ thống truyền động bánh răng trục vít, thủy lực kép, bàn mạ crom, điều khiển cảm ứng và hệ thống bảo vệ an toàn nhiều lớp.

Với khổ cắt tối đa 1150 × 1150mm, chiều cao cắt lên đến 165mm, tốc độ cắt 45 lần/phút, tốc độ nạp giấy tối đa 48m/phút và độ chính xác cắt ±0,1mm, GW115G hướng đến những dây chuyền cần xử lý chồng giấy lớn với tốc độ cao nhưng vẫn duy trì khả năng định vị và cắt chính xác.

🎯 Cấp giấy chính xác cao: Cơ cấu cấp giấy dạng khung kết hợp ray dẫn hướng tuyến tính và vít me bi chính xác.

🚀 Nạp giấy tốc độ cao: Tốc độ nạp giấy tối đa đạt 48m/phút.

⚙️ Truyền động ổn định: Hệ thống bánh răng trục vít kết hợp định vị dao bằng cam điện tử.

🖥️ Điều khiển trực quan: Màn hình cảm ứng công nghiệp lớn hỗ trợ thiết lập nhanh và giám sát quá trình vận hành.

🛡️ An toàn nhiều lớp: Tích hợp hệ thống khóa dao điện tử, màn chắn ánh sáng và các cơ cấu bảo vệ chuyên dụng.

---

CƠ CẤU CẤP GIẤY ĐỘ CHÍNH XÁC CAO – NỀN TẢNG CHO TỪNG ĐƯỜNG CẮT

🎯 GW115G sử dụng cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, được trang bị ray dẫn hướng tuyến tính và vít me bi không khe hở độ chính xác cao.

📐 Cấu trúc này giúp kiểm soát chuyển động cấp giấy ổn định, hỗ trợ đưa chồng giấy đến đúng vị trí trước khi thực hiện thao tác cắt.

🔩 Vít me bi được sản xuất bằng quy trình cán nguội và đạt độ chính xác cấp 6 theo thông tin sản phẩm.

📏 Ray dẫn hướng giấy sử dụng kỹ thuật khảm rãnh được gia công chính xác, hỗ trợ chuyển động êm ái và duy trì độ chính xác trong quá trình vận hành.

---

TỐC ĐỘ NẠP GIẤY LÊN ĐẾN 48M/PHÚT – TỐI ƯU NHỊP ĐỘ SẢN XUẤT

🚀 Một trong những điểm đáng chú ý của GW115G là khả năng nạp giấy tối đa 48m/phút theo thông số kỹ thuật.

⚡ Tốc độ cấp giấy cao giúp rút ngắn thời gian di chuyển giữa các chu kỳ, hỗ trợ duy trì nhịp độ sản xuất liên tục.

🎯 Khi kết hợp với cơ cấu cấp giấy độ chính xác cao, hệ thống hướng đến sự cân bằng giữa tốc độ xử lý và độ chính xác định vị.

---

CẤU TRÚC KHUNG TÁCH RỜI – ỔN ĐỊNH, DỄ LẮP ĐẶT VÀ BẢO TRÌ

🏗️ Khung máy sử dụng cấu trúc tách rời, thiết kế phổ biến trên các dòng máy cắt giấy công nghiệp.

📐 Kết cấu này hỗ trợ cải thiện độ chính xác khi cắt, đồng thời tạo điều kiện thuận lợi cho quá trình kiểm tra và bảo trì.

🔧 Toàn bộ máy còn sử dụng kết cấu khung chắc chắn, thuận tiện cho việc lắp đặt và điều chỉnh trong quá trình đưa máy vào vận hành.

💪 Độ ổn định của khung máy đóng vai trò quan trọng khi GW115G xử lý các chồng giấy có kích thước lớn và làm việc ở tốc độ cao.

---

HỆ THỐNG ĐIỆN ĐÁNG TIN CẬY – THIẾT BỊ ĐIỆN NHẬP KHẨU

⚡ Các bộ phận điều khiển điện áp thấp chính của máy sử dụng thiết bị điện nhập khẩu.

🔌 Theo thông tin sản phẩm, hệ thống sử dụng các thương hiệu như OMRON, Panasonic, Schneider, EATON.

🛡️ Việc sử dụng các linh kiện điều khiển phù hợp giúp hệ thống điện hướng đến độ ổn định và độ tin cậy trong quá trình vận hành.

🔧 Thiết kế điện cũng hỗ trợ quá trình kiểm tra và bảo trì thuận tiện hơn trong môi trường sản xuất chuyên nghiệp.

---

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG – THIẾT LẬP NHANH, GIÁM SÁT TRỰC QUAN

🖥️ GW115G được trang bị màn hình cảm ứng công nghiệp lớn 22 inch, mang đến không gian hiển thị rộng và trực quan.

⚡ Hệ thống hỗ trợ thiết lập công việc nhanh chóng và theo dõi trạng thái máy theo thời gian thực.

🔍 Chức năng chẩn đoán tích hợp giúp hỗ trợ phát hiện các trạng thái bất thường, góp phần giảm thời gian ngừng máy.

👨‍💻 Giao diện vận hành được thiết kế theo hướng đơn giản, trực quan và dễ sử dụng, giúp người vận hành dễ dàng tiếp cận các chức năng của máy.

---

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – ĐỊNH VỊ DAO CHÍNH XÁC

⚙️ Hệ thống truyền động bánh răng trục vít được kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử.

🎯 Cơ chế này hỗ trợ căn chỉnh dao cắt chính xác và chuyển động ổn định trong quá trình cắt.

🔧 Hệ thống được thiết kế nhằm nâng cao độ chính xác định vị, tăng cường an toàn vận hành, giảm hao mòn cơ học và hỗ trợ kéo dài tuổi thọ thiết bị.

🚀 Cấu trúc truyền động hiệu quả cho phép GW115G đạt tần số cắt 45 lần/phút theo thông số sản phẩm.

---

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 GW115G tích hợp hệ thống truyền động thủy lực kép kết hợp mạch thủy lực được tối ưu hóa.

🔄 Hệ thống mang lại khả năng cắt mạnh mẽ, kiểm soát áp suất ổn định và hỗ trợ vận hành chính xác.

⚙️ Thiết kế thủy lực giúp giảm ứng suất cơ học lên các bộ phận quan trọng.

🔧 Mạch thủy lực được tối ưu nhằm nâng cao hiệu quả hoạt động, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ máy.

---

BÀN MẠ CROM CHÍNH XÁC – BỀ MẶT NHẴN, GIẢM MA SÁT

✨ Bàn chính và bàn phụ được mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền tốt trong quá trình sử dụng.

📄 Bề mặt nhẵn giúp giảm ma sát khi xử lý và di chuyển chồng giấy.

🎯 Khả năng giảm ma sát hỗ trợ định vị chính xác, đồng thời góp phần duy trì độ chính xác đường cắt ổn định.

---

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – TRUYỀN LỰC ỔN ĐỊNH

🔩 Thanh truyền được gia cường nhằm đảm bảo khả năng truyền lực chính xác khi chịu tải trọng cắt cao.

🛡️ Hệ thống bảo vệ quá tải tích hợp giúp bảo vệ các bộ phận quan trọng trước tác động của lực quá mức.

🔧 Thiết kế này góp phần nâng cao độ tin cậy và giảm yêu cầu bảo trì trong quá trình vận hành lâu dài.

---

MÀN CHẮN ÁNH SÁNG AN TOÀN – GIÁM SÁT KHU VỰC CẮT

🛡️ GW115G được trang bị màn chắn ánh sáng an toàn đa tia hiệu suất cao.

🚨 Hệ thống có khả năng dừng chuyển động của máy khi phát hiện vật thể lạ trong khu vực được bảo vệ.

👷 Cơ chế này giúp tăng cường bảo vệ người vận hành mà không làm ảnh hưởng đến hiệu quả sản xuất trong điều kiện vận hành bình thường.

---

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY NHẸ NHÀNG

💨 Bàn làm việc được tích hợp các quả cầu khí giúp giảm ma sát giữa chồng giấy và bề mặt bàn.

📦 Nhờ đó, người vận hành có thể xử lý và di chuyển các chồng giấy nặng thuận tiện hơn.

🎯 Thiết kế này hỗ trợ căn chỉnh chính xác, giảm sức lực cần thiết khi thao tác và nâng cao hiệu quả làm việc tổng thể.

---

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – HẠN CHẾ CHUYỂN ĐỘNG NGOÀI Ý MUỐN

🔒 Hệ thống khóa dao điện tử được thiết kế để tự động kích hoạt trong điều kiện bất thường.

⚠️ Cơ chế này giúp ngăn chặn chuyển động ngoài ý muốn của dao khi hệ thống phát hiện trạng thái không phù hợp.

🛡️ Qua đó, GW115G tăng cường khả năng bảo vệ người vận hành và thiết bị trong quá trình sử dụng.

---

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – GIẢM RUNG, TĂNG ĐỘ ỔN ĐỊNH

🏗️ Khung máy được chế tạo từ khuôn đúc cát nhựa cường độ cao, tạo nên kết cấu liền khối chắc chắn.

💪 Độ cứng vững cao giúp hạn chế rung động trong quá trình máy hoạt động.

📐 Kết cấu ổn định hỗ trợ duy trì độ ổn định kích thước và độ chính xác cắt trong quá trình vận hành.

⏳ Đây là nền tảng quan trọng để GW115G làm việc ổn định trong môi trường sản xuất liên tục.

---

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ GW115G được trang bị hệ thống điều khiển điện hiện đại với kiến trúc an toàn hai kênh.

🛡️ Thiết kế này hỗ trợ phản hồi nhanh khi xảy ra sự cố hoặc điều kiện bất thường.

🔧 Hệ thống điện dạng mô-đun giúp đơn giản hóa quá trình kiểm tra, xử lý sự cố và bảo trì.

📉 Việc tối ưu công tác bảo trì góp phần hạn chế thời gian dừng máy và hỗ trợ duy trì hiệu quả sản xuất.

---

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT ỔN ĐỊNH

🛢️ Hệ thống bôi trơn tự động phân phối lượng dầu chính xác theo định kỳ.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo 90% các bộ phận cốt lõi được bôi trơn đúng cách.

🔧 Cơ chế tự động giúp giảm thao tác bảo trì thủ công, hỗ trợ giảm ma sát và duy trì hoạt động ổn định của các bộ phận chuyển động.

⏳ Đồng thời, hệ thống góp phần hỗ trợ kéo dài tuổi thọ máy trong quá trình vận hành lâu dài.

---

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4 – KẾT NỐI DỮ LIỆU SẢN XUẤT

💻 Giao diện CIP4 thông minh cho phép tự động tạo chương trình cắt trực tiếp từ dữ liệu CIP4/JDF trước khi in.

📋 Việc truyền dữ liệu tự động giúp giảm thao tác nhập liệu thủ công.

⏱️ Nhờ đó, thời gian thiết lập được rút ngắn, hạn chế lỗi do người vận hành và hỗ trợ cải thiện năng suất.

🔗 Khi kết hợp với quy trình sản xuất kỹ thuật số, hệ thống giúp quá trình chuyển đổi từ dữ liệu công việc sang chương trình cắt trở nên thuận tiện hơn.

---

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TRÌNH TỰ TRƯỚC KHI VẬN HÀNH

🖥️ Hệ thống điều khiển có khả năng mô phỏng đồ họa toàn bộ trình tự cắt trong thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước trước khi bắt đầu thực hiện chương trình.

📉 Tính năng này hỗ trợ giảm lỗi thiết lập, hạn chế lãng phí vật liệu và góp phần tạo ra quy trình sản xuất an toàn, hiệu quả hơn.

---

KIỂM SOÁT ÁP SUẤT THÔNG MINH – ĐIỀU CHỈNH TRỰC TIẾP TRÊN HMI

🎛️ Khác với việc điều chỉnh thủ công, áp suất có thể được kiểm soát trực tiếp thông qua giao diện người dùng HMI.

💾 Các giá trị áp suất đã thiết lập có thể được lưu trữ và gọi lại nhanh chóng.

⚡ Điều này giúp giảm thời gian thiết lập và hỗ trợ duy trì hiệu suất ổn định giữa các công việc khác nhau.

---

CHỨC NĂNG CẮT BỎ QUA – LINH HOẠT VỚI CÁC CÔNG VIỆC PHỨC TẠP

⏭️ Chức năng cắt bỏ qua cho phép người vận hành bỏ qua những bước cắt không cần thiết mà không làm thay đổi trình tự cắt ban đầu.

🔄 Tính năng này giúp tăng tính linh hoạt khi xử lý các công việc có nhiều bước cắt.

🚀 Việc loại bỏ các thao tác không cần thiết góp phần rút ngắn thời gian thiết lập và nâng cao hiệu quả sản xuất.

---

TÍCH HỢP THỦY LỰC – TỐI ƯU LỰC CẮT VÀ ĐỘ ỔN ĐỊNH

💧 GW115G sử dụng bơm thủy lực bằng nhôm của Ý, được thiết kế nhằm duy trì áp suất ổn định.

⚙️ Thiết kế hai kênh, hai mạch cung cấp khả năng tạo lực cắt theo thiết kế hệ thống và được mô tả là vượt trội hơn so với các ly hợp điện từ truyền thống.

🛡️ Hệ thống tăng áp nhanh được mô tả là đáp ứng tiêu chuẩn CE, hỗ trợ yêu cầu an toàn trong quá trình vận hành.

🔧 Sự kết hợp giữa bơm thủy lực, mạch kép và cơ chế tăng áp giúp hệ thống duy trì khả năng kiểm soát lực cắt ổn định.

---

THÔNG SỐ CÀI ĐẶT

Thông số	Giá trị
Loại	1150
Chiều dài máy	2500/2600mm
Chiều rộng máy	2680/3150mm
Chiều cao máy	1680mm
Chiều dài đế máy	750mm
Chiều rộng nền móng máy	750mm
Độ dày nền máy	200mm
Máy có chiều rộng bằng một nửa.	978mm
Trọng lượng tịnh	3,5 tấn
Tổng trọng lượng	4,046 tấn
Kích thước đóng gói	265015002000mm

---

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW115G
Chiều dài cắt tối đa	1150mm
Chiều rộng cắt tối đa	1150mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1605mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	45KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1390mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	48m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

---

THÔNG SỐ CẤU HÌNH

Thông số	Giá trị
Loại	GW115G
Tốc độ nạp giấy tối đa	48 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	22 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

---

GW115G – GIẢI PHÁP CẮT KHỔ LỚN CHO NHỊP ĐỘ SẢN XUẤT CAO

GW115G kết hợp nhiều công nghệ quan trọng để phục vụ nhu cầu cắt giấy khổ lớn: cơ cấu cấp giấy chính xác cao, tốc độ nạp giấy lên đến 48m/phút, truyền động bánh răng trục vít, thủy lực kép, bàn mạ crom, điều khiển cảm ứng và hệ thống an toàn nhiều lớp.

📏 Khổ cắt tối đa: 1150 × 1150mm.

🎯 Độ chính xác khi cắt: ±0,1mm.

🚀 Tốc độ nạp giấy tối đa: 48m/phút.

⚡ Tốc độ cắt: 45 lần/phút.

📦 Chiều cao cắt tối đa: 165mm.

🖥️ Màn hình điều khiển: 22 inch.

🔗 CIP4: Tiêu chuẩn.

GW115G hướng đến các doanh nghiệp cần một hệ thống cắt giấy khổ lớn có khả năng xử lý nhanh, định vị chính xác, vận hành ổn định và thuận tiện trong quản lý sản xuất.

📞 Liên hệ ngay để được tư vấn GW115G và lựa chọn cấu hình phù hợp với loại giấy, khổ giấy cũng như yêu cầu sản xuất thực tế của doanh nghiệp.
