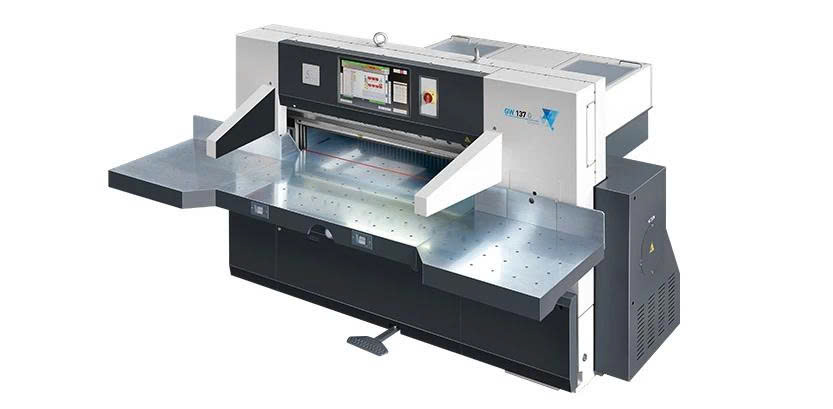

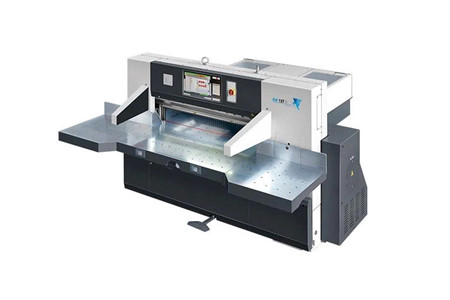

Máy cắt giấy tốc độ cao một tuabin GW137G

MÁY CẮT GIẤY TỐC ĐỘ CAO MỘT TUABIN GW137G – TỐC ĐỘ 48M/PHÚT, CẮT CHÍNH XÁC, ĐIỀU KHIỂN THÔNG MINH

Máy cắt giấy tốc độ cao một tuabin GW137G được phát triển cho các dây chuyền gia công giấy khổ lớn cần tốc độ xử lý cao, khả năng định vị chính xác và vận hành ổn định trong thời gian dài. Máy kết hợp cơ cấu cấp giấy độ cứng vững cao, động cơ servo Yaskawa Nhật Bản, hệ thống truyền động bánh răng trục vít, thủy lực kép và nền tảng điều khiển thông minh.

Điểm nổi bật của GW137G là tốc độ nạp giấy tối đa 48m/phút, kết hợp khả năng cắt rộng đến 1370mm, chiều cao chồng giấy tối đa 165mm và độ chính xác cắt ±0,1mm. Đây là cấu hình hướng đến những công việc cần xử lý chồng giấy lớn với tốc độ cao nhưng vẫn duy trì khả năng kiểm soát chính xác.

TỐC ĐỘ NẠP GIẤY 48M/PHÚT – TĂNG NHỊP ĐỘ XỬ LÝ

⚡ Bộ nạp giấy tốc độ cao của GW137G có khả năng hoạt động lên đến 48m/phút, giúp rút ngắn thời gian di chuyển và cấp giấy trong quá trình sản xuất.

🚀 Khi kết hợp với động cơ servo Yaskawa của Nhật Bản, hệ thống cấp giấy hỗ trợ khả năng định vị nhanh và chính xác.

📈 Đây là nền tảng quan trọng để máy duy trì hiệu suất cao khi xử lý các công việc có khối lượng lớn và yêu cầu thay đổi liên tục.

CƠ CẤU CẤP GIẤY ĐỘ CHÍNH XÁC CAO – NỀN TẢNG CHO TỪNG NHÁT CẮT

🎯 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính cùng vít me bi không khe hở có độ chính xác cao.

🔩 Vít me bi được sản xuất bằng quy trình cán nguội và đạt độ chính xác cấp 6, hỗ trợ chuyển động ổn định và định vị chính xác.

📐 Ray dẫn hướng giấy sử dụng kỹ thuật khảm rãnh được gia công chính xác, giúp duy trì khả năng hoạt động êm ái và ổn định trong thời gian dài.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 22 INCH

🖥️ Màn hình cảm ứng công nghiệp 22 inch mang đến không gian điều khiển lớn, rõ ràng và trực quan.

⚙️ Hệ thống hỗ trợ thiết lập công việc nhanh chóng, giám sát máy theo thời gian thực và tích hợp chức năng chẩn đoán.

📊 Giao diện thân thiện giúp người vận hành dễ dàng theo dõi trạng thái thiết bị, điều chỉnh các thông số và xử lý công việc hiệu quả hơn.

GIAO DIỆN ĐIỀU KHIỂN THÂN THIỆN – THAO TÁC NHANH BẰNG MÀN HÌNH CẢM ỨNG

👆 Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 21,5 inch, cho phép thực hiện các cài đặt và chức năng trực tiếp bằng thao tác chạm.

💡 Hệ thống vận hành và điều khiển được phát triển theo hướng đơn giản, trực quan và dễ sử dụng, giúp người vận hành nhanh chóng làm quen với các thao tác trên máy.

📌 Nguồn sản phẩm đồng thời đề cập đến màn hình LCD siêu lớn hỗ trợ hướng dẫn quá trình vận hành máy một cách linh hoạt.

ĐỘNG CƠ SERVO YASKAWA NHẬT BẢN – ĐỊNH VỊ NHANH, CHÍNH XÁC

🎯 Động cơ cấp giấy sử dụng servo Yaskawa của Nhật Bản, được thiết kế để đạt độ chính xác cao và khả năng định vị nhanh.

⚡ Sự kết hợp giữa servo, ray dẫn hướng tuyến tính và vít me bi không khe hở tạo nên hệ thống cấp giấy có khả năng phản hồi nhanh trong quá trình vận hành.

📐 Nhờ đó, quá trình cấp giấy được kiểm soát chính xác hơn trước khi chồng giấy bước vào chu kỳ cắt.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – CẮT ỔN ĐỊNH Ở TỐC ĐỘ CAO

⚙️ Hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, giúp dao cắt được căn chỉnh chính xác và chuyển động mượt mà.

🎯 Cơ cấu này hỗ trợ nâng cao độ chính xác định vị, giảm mài mòn cơ học và duy trì sự ổn định của chuyển động.

🚀 Theo thông tin sản phẩm, cấu trúc truyền động hiệu quả cho phép tần số cắt đạt tới 45 lần/phút.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – TẠO LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 GW137G tích hợp hệ thống truyền động thủy lực kép cùng mạch thủy lực được tối ưu hóa, mang lại khả năng cắt mạnh và kiểm soát áp suất ổn định.

🔩 Thiết kế này giúp giảm ứng suất cơ học lên các bộ phận quan trọng, đồng thời hỗ trợ giảm yêu cầu bảo trì.

🎛️ Phần thủy lực sử dụng hệ thống tăng áp nhanh và van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch theo thông tin sản phẩm.

BÀN MẠ CROM CHÍNH XÁC – BỀ MẶT NHẴN, ĐỊNH VỊ ỔN ĐỊNH

✨ Bàn chính và bàn phụ được mạ crom chính xác, mang lại khả năng chống ăn mòn và độ bền tốt.

📦 Bề mặt nhẵn giúp giảm ma sát khi di chuyển chồng giấy, hỗ trợ quá trình căn chỉnh và định vị vật liệu.

🎯 Nhờ đó, máy có thể duy trì độ chính xác cắt ổn định trong quá trình vận hành.

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – DUY TRÌ KHẢ NĂNG TRUYỀN LỰC

🔩 Thanh truyền được gia cường nhằm đảm bảo khả năng truyền lực chính xác dưới tải trọng cao.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế lực quá mức tác động lên các bộ phận quan trọng của hệ thống cắt.

🔧 Thiết kế này hỗ trợ tăng độ tin cậy và giảm yêu cầu bảo trì trong quá trình sử dụng.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🚨 GW137G được trang bị màn chắn ánh sáng an toàn đa tia, có khả năng phát hiện vật thể xâm nhập vào khu vực cắt và dừng chuyển động của máy.

🛡️ Nguồn sản phẩm cũng đề cập đến cấu trúc bảo vệ tích hợp chống cắt và lưới an toàn AB của Thụy Sĩ với độ tin cậy cao, hỗ trợ bảo vệ người vận hành trong khu vực dao cắt.

✋ Cấu trúc bảo vệ phía sau dao được thiết kế đặc biệt nhằm hạn chế nguy cơ hư hỏng máy móc do thao tác sai.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY NHẸ NHÀNG

🫧 Các quả cầu khí tích hợp trên bàn làm việc giúp giảm ma sát giữa chồng giấy và bề mặt bàn.

📦 Người vận hành có thể dễ dàng di chuyển những chồng giấy nặng để thực hiện căn chỉnh và định vị.

🎯 Thiết kế này vừa hỗ trợ độ chính xác khi định vị, vừa giảm sức lao động và nâng cao hiệu quả xử lý giấy.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – KIỂM SOÁT CHUYỂN ĐỘNG DAO

🔒 Hệ thống khóa dao điện tử tự động kích hoạt trong điều kiện bất thường.

🛡️ Tính năng này giúp ngăn chặn chuyển động ngoài ý muốn của dao, đồng thời hỗ trợ bảo vệ người vận hành và thiết bị.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy được chế tạo từ khuôn đúc cát nhựa cường độ cao với kết cấu liền khối.

📐 Thiết kế này giúp giảm rung động, duy trì độ cứng vững và hỗ trợ ổn định kích thước trong quá trình vận hành lâu dài.

🎯 Kết cấu chắc chắn góp phần duy trì độ chính xác cắt và độ ổn định của máy trong môi trường sản xuất liên tục.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN VÀ DỄ BẢO TRÌ

⚡ Hệ thống điều khiển điện hiện đại sử dụng kiến trúc an toàn hai kênh, hỗ trợ phản hồi nhanh khi phát hiện sự cố.

🔧 Thiết kế điện dạng mô-đun giúp đơn giản hóa quá trình kiểm tra và bảo trì.

⏱️ Việc giảm thời gian xử lý sự cố giúp máy duy trì khả năng hoạt động ổn định và hỗ trợ tối ưu hiệu quả sản xuất.

THIẾT BỊ ĐIỆN NHẬP KHẨU – NÂNG CAO ĐỘ TIN CẬY HỆ THỐNG

⚡ Các bộ phận điều khiển điện áp thấp chính của máy sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON và các thương hiệu khác theo thông tin sản phẩm.

🔌 Phần điều khiển máy tính sử dụng bộ nguồn chuyển mạch Mean Well (MW), giúp duy trì sự ổn định của nguồn điện và hỗ trợ bảo vệ hệ thống điều khiển.

💻 Máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, đồng thời hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT TRONG THỜI GIAN DÀI

🛢️ Bộ phận cắt được trang bị hệ thống bôi trơn tự động theo tiêu chuẩn, giúp phân phối dầu theo định kỳ và với lượng phù hợp.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo khoảng 90% các bộ phận cốt lõi được bôi trơn đúng cách.

📈 Nhờ đó, máy được hỗ trợ duy trì hiệu suất làm việc và kéo dài tuổi thọ các bộ phận quan trọng.

XỬ LÝ LÃO HÓA RUNG ĐỘNG – ỔN ĐỊNH KẾT CẤU LÂU DÀI

🔩 Tất cả các bộ phận lớn của máy đều được xử lý bằng phương pháp lão hóa rung động nhằm hạn chế biến dạng trong quá trình sử dụng lâu dài.

📐 Đây là nền tảng quan trọng giúp duy trì độ ổn định kết cấu và hỗ trợ độ chính xác cắt trong suốt quá trình vận hành.

TÍCH HỢP QUY TRÌNH LÀM VIỆC CIP4 – TỰ ĐỘNG HÓA CHƯƠNG TRÌNH CẮT

🔗 GW137G được trang bị chức năng lập trình CIP4 theo tiêu chuẩn, giúp nâng cao mức độ thông minh của máy và hỗ trợ cải thiện hiệu quả công việc.

💻 Giao diện CIP4 có khả năng tự động tạo chương trình cắt trực tiếp từ dữ liệu CIP4/JDF trước khi in.

📋 Việc hạn chế nhập liệu thủ công giúp giảm thời gian thiết lập và giảm nguy cơ phát sinh lỗi do người vận hành.

📄 Theo thông tin sản phẩm, hệ thống tương thích với các định dạng PDF, JDF+JPG.

MÔ PHỎNG CẮT ĐỘNG – KIỂM TRA TOÀN BỘ TRÌNH TỰ TRƯỚC KHI CẮT

🖥️ Hệ thống điều khiển mô phỏng đồ họa toàn bộ trình tự cắt theo thời gian thực.

👀 Người vận hành có thể kiểm tra từng bước trước khi máy thực hiện thực tế.

🎯 Tính năng này hỗ trợ phát hiện lỗi thiết lập sớm, hạn chế lãng phí vật liệu và nâng cao tính an toàn của quá trình sản xuất.

KIỂM SOÁT ÁP SUẤT THÔNG MINH – CÀI ĐẶT NHANH, HIỆU SUẤT ỔN ĐỊNH

🎛️ Áp suất được kiểm soát trực tiếp thông qua giao diện HMI thay vì phải điều chỉnh hoàn toàn bằng phương pháp thủ công.

💾 Các giá trị áp suất đã cài đặt có thể được lưu trữ và gọi lại nhanh chóng, giúp rút ngắn thời gian thiết lập.

📈 Nguồn sản phẩm cũng cho biết áp lực có thể được tự động điều chỉnh theo kích thước giấy, hỗ trợ duy trì hiệu suất ổn định giữa các công việc.

CHỨC NĂNG CẮT BỎ QUA – LINH HOẠT CHO CÔNG VIỆC PHỨC TẠP

⏭️ Chức năng cắt bỏ qua cho phép người vận hành bỏ qua những bước cắt không cần thiết mà không thay đổi trình tự ban đầu.

📌 Điều này đặc biệt hữu ích khi xử lý những chương trình cắt phức tạp, giúp giảm thao tác không cần thiết.

🚀 Nhờ đó, thời gian thiết lập được rút ngắn và hiệu quả sản xuất được nâng cao.

CẤU TRÚC KHUNG GIÀN VÀ KHUNG TÁCH RỜI – THUẬN TIỆN LẮP ĐẶT, BẢO TRÌ

🏗️ Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện cho việc lắp đặt và điều chỉnh.

🔧 Khung máy sử dụng cấu trúc tách rời phổ biến, hỗ trợ độ chính xác cắt và tạo điều kiện thuận lợi cho công tác bảo trì.

CƠ CẤU GẮN DAO KIỂU MÓC – THAY DAO NHANH VÀ ĐƠN GIẢN

🔧 Cấu trúc gắn dao kiểu móc giúp việc thay dao trở nên đơn giản và dễ dàng hơn.

⏱️ Thiết kế này hỗ trợ giảm thời gian thao tác khi cần thay thế hoặc bảo dưỡng lưỡi dao.

MÀN TRÌNH DIỄN CHÍNH CỦA GW137G

🔹 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, trang bị ray dẫn hướng tuyến tính và vít me bi không khe hở.

🔹 Màn hình sử dụng sản phẩm của AU, nhà sản xuất màn hình LCD của Đài Loan.

🔹 Máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

🔹 Màn hình điều khiển máy tính được thiết kế thân thiện với người dùng.

🔹 Động cơ cấp giấy sử dụng servo Yaskawa của Nhật Bản.

🔹 Bộ nguồn chuyển mạch Mean Well (MW) hỗ trợ duy trì nguồn điện ổn định cho phần điều khiển máy tính.

🔹 Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON và các thương hiệu khác.

🔹 Hệ thống thủy lực sử dụng cơ cấu tăng áp nhanh, kết hợp van tỷ lệ của Mỹ để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 19 inch.

🔹 Kết cấu khung giàn thuận tiện cho việc lắp đặt và điều chỉnh.

🔹 Khung máy sử dụng cấu trúc tách rời.

🔹 Bệ làm việc mạ crom hỗ trợ giảm thời gian bảo trì và kéo dài tuổi thọ.

🔹 Bệ làm việc được trang bị cấu trúc thổi để hỗ trợ đẩy và cấp giấy.

🔹 Cấu trúc bảo vệ tích hợp chống cắt và lưới an toàn AB của Thụy Sĩ hỗ trợ bảo vệ người vận hành.

🔹 Cấu trúc bảo vệ phía sau dao được thiết kế nhằm hạn chế hư hỏng máy do thao tác sai.

🔹 Các bộ phận lớn được xử lý lão hóa rung động nhằm hạn chế biến dạng khi sử dụng lâu dài.

🔹 Cấu trúc truyền động bánh răng trục vít cho phép tần số cắt đạt tới 45 lần/phút.

🔹 Cấu trúc gắn dao kiểu móc giúp thay dao đơn giản.

🔹 Bộ phận cắt được trang bị hệ thống bôi trơn tự động.

🔹 Chức năng lập trình CIP4 được trang bị theo tiêu chuẩn, tương thích với PDF, JDF+JPG theo thông tin sản phẩm.

🔹 Bộ nạp giấy tốc độ cao hoạt động với tốc độ lên đến 48m/phút.

🔹 Màn hình LCD siêu lớn hỗ trợ hướng dẫn quá trình vận hành máy.

🔹 Áp lực được tự động điều chỉnh theo kích thước giấy theo thông tin sản phẩm.

THÔNG SỐ CÀI ĐẶT

Thông số	Giá trị
Loại	1370
Chiều dài máy	2823/2923mm
Chiều rộng máy	2900/3400mm
Chiều cao máy	1680mm
Chiều dài đế máy	750mm
Chiều rộng nền móng máy	750mm
Độ dày nền máy	200mm
Máy có chiều rộng bằng một nửa.	1288mm
Trọng lượng tịnh	4,2 tấn
Tổng trọng lượng	4,33 tấn
Kích thước đóng gói	295015502000mm

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	GW137G
Chiều dài cắt tối đa	1450mm
Chiều rộng cắt tối đa	1370mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	30mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	735mm
Chiều dài bàn phía sau đường cắt	1925mm
Chiều dài bàn phụ (tùy chọn)	650 (750) mm
Chiều rộng bàn phụ (tùy chọn)	750 (1000) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	45KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1650mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	48m/phút
Nguồn điện chính	4kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Giá trị
Loại	GW137G
Tốc độ nạp giấy tối đa	48 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	22 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

GW137G – TỐC ĐỘ CAO, ĐIỀU KHIỂN THÔNG MINH, SẴN SÀNG CHO DÂY CHUYỀN KHỔ LỚN

GW137G tập trung vào ba yếu tố quan trọng của quá trình gia công giấy hiện đại: tốc độ xử lý, độ chính xác và khả năng điều khiển thông minh.

⚡ 48m/phút: Tốc độ nạp giấy cao, phù hợp với nhu cầu xử lý công việc liên tục.

🎯 ±0,1mm: Độ chính xác cắt theo thông số kỹ thuật sản phẩm.

🖥️ 22 inch: Màn hình điều khiển công nghiệp lớn, trực quan và thuận tiện.

🤖 CIP4 tiêu chuẩn: Hỗ trợ tự động hóa chương trình cắt theo dữ liệu CIP4/JDF.

🛡️ An toàn đa lớp: Cấu trúc bảo vệ dao, lưới an toàn và màn chắn ánh sáng.

🔧 Bảo trì thuận tiện: Bôi trơn tự động, cấu trúc mô-đun và cơ cấu thay dao kiểu móc.

📞 Liên hệ ngay để được tư vấn cấu hình GW137G phù hợp với khổ giấy, tốc độ sản xuất và quy trình vận hành của doanh nghiệp.
