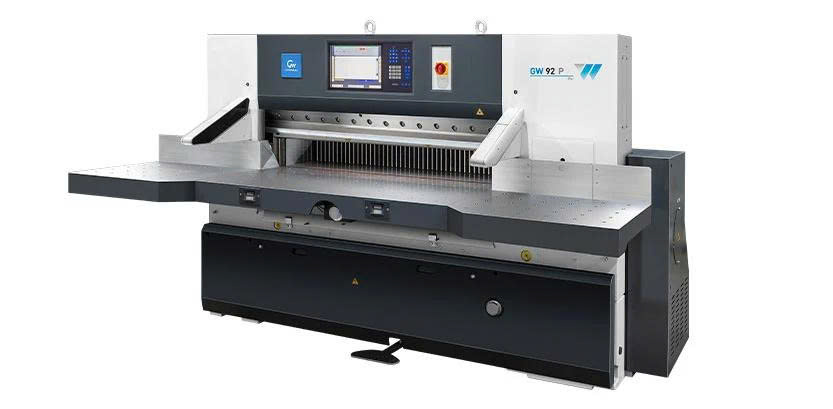

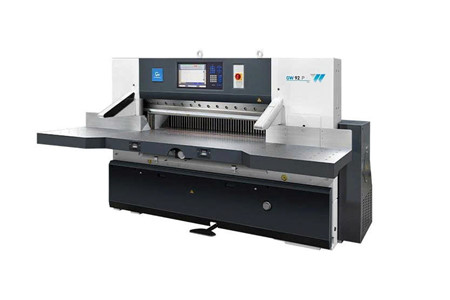

Máy cắt giấy tự động GW92P

MÁY CẮT GIẤY TỰ ĐỘNG GW92P – CẮT CHÍNH XÁC, VẬN HÀNH THÔNG MINH, HIỆU SUẤT ỔN ĐỊNH

GW92P là dòng máy cắt giấy tự động được phát triển cho nhu cầu cắt chính xác, vận hành ổn định và tối ưu thao tác trong môi trường sản xuất chuyên nghiệp. Máy kết hợp cơ cấu cấp giấy độ chính xác cao, truyền động bánh răng trục vít, hệ thống thủy lực kép, điều khiển cảm ứng 15 inch và nhiều giải pháp an toàn hỗ trợ quá trình vận hành.

Từ cơ cấu cấp giấy, hệ thống truyền động đến bàn làm việc, điều khiển điện và bôi trơn tự động, GW92P được thiết kế theo hướng đồng bộ, giúp người vận hành dễ dàng thiết lập công việc, kiểm soát máy và duy trì độ chính xác trong suốt quá trình sản xuất.

HỆ THỐNG ĐIỀU KHIỂN MÀN HÌNH CẢM ỨNG THÔNG MINH 15 INCH

🖥️ GW92P được trang bị màn hình cảm ứng công nghiệp 15 inch, mang đến giao diện điều khiển trực quan và dễ sử dụng.

👆 Người vận hành có thể thực hiện các cài đặt và chức năng trực tiếp bằng thao tác chạm, giúp quá trình thiết lập công việc trở nên nhanh chóng và thuận tiện.

📊 Hệ thống hỗ trợ giám sát trạng thái máy theo thời gian thực, đồng thời tích hợp chức năng tự chẩn đoán nhằm giảm thời gian ngừng hoạt động và hỗ trợ duy trì năng suất.

💡 Giao diện điều khiển được phát triển theo hướng đơn giản, trực quan, giúp người vận hành dễ dàng làm quen và thao tác trong quá trình sản xuất.

MÀN HÌNH LCD MÀU SẮC CHÂN THỰC – HIỂN THỊ RÕ RÀNG, ĐỘ BỀN CAO

🌈 Màn hình sử dụng sản phẩm LCD 15 inch màu sắc chân thực của hãng AUO Đài Loan, hỗ trợ khả năng hiển thị rõ ràng và tuổi thọ sử dụng lâu dài.

🖥️ Thiết kế màn hình giúp người vận hành dễ dàng quan sát thông tin và thực hiện các thao tác điều khiển cần thiết trong quá trình máy hoạt động.

MÁY TÍNH CÔNG NGHIỆP ĐÀI LOAN – ỔN ĐỊNH VÀ LINH HOẠT

💻 Phần điều khiển sử dụng máy tính công nghiệp của Đài Loan, có hiệu năng và độ ổn định cao.

🔗 Hệ thống có khả năng thực hiện giao tiếp đa máy và hỗ trợ quản lý máy tính từ xa, tạo thuận lợi hơn cho quá trình quản lý thiết bị.

⚙️ Sự kết hợp giữa máy tính công nghiệp và giao diện điều khiển thân thiện giúp GW92P duy trì khả năng vận hành ổn định và dễ kiểm soát.

CƠ CẤU CẤP GIẤY ĐỘ CHÍNH XÁC CAO

📐 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, được trang bị ray dẫn hướng tuyến tính và vít me bi không khe hở độ chính xác cao.

🎯 Thiết kế này giúp đảm bảo độ chính xác khi cấp giấy, hỗ trợ vật liệu được đưa đến vị trí cần thiết một cách ổn định.

⚡ Động cơ cấp giấy sử dụng động cơ servo sản xuất trong nước, giúp đạt độ chính xác cao và định vị nhanh trong quá trình vận hành.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT

⚙️ GW92P sử dụng hệ thống truyền động bánh răng trục vít kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử.

🎯 Cơ cấu này giúp căn chỉnh dao cắt chính xác và vận hành mượt mà, đồng thời hỗ trợ giảm hao mòn cơ học và kéo dài tuổi thọ hệ thống.

🚀 Cấu trúc truyền động hiệu quả cho phép máy đạt tần số cắt lên đến 45 lần/phút, đáp ứng yêu cầu sản xuất liên tục.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP

💪 Hệ thống truyền động thủy lực kép mang lại khả năng cắt mạnh mẽ, áp suất ổn định và vận hành chính xác.

🔧 Mạch thủy lực được tối ưu hóa giúp giảm ứng suất cơ học lên các bộ phận quan trọng, đồng thời hỗ trợ giảm nhu cầu bảo trì.

⚙️ Thiết kế thủy lực tích hợp giúp quá trình truyền lực diễn ra ổn định, góp phần duy trì hiệu suất và độ tin cậy của máy trong quá trình làm việc.

HỆ THỐNG THỦY LỰC TIÊU CHUẨN CAO

💧 GW92P sử dụng hệ thống tăng áp nhanh với cấu trúc thủy lực kép, kênh đôi.

🛡️ Theo thông tin sản phẩm, hệ thống đáp ứng tiêu chuẩn CE, hỗ trợ tăng cường độ an toàn và độ tin cậy trong quá trình vận hành.

🎛️ Hệ thống thủy lực có thể kết hợp van tỷ lệ của Đức để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 15 inch.

NGUỒN ĐIỆN ỔN ĐỊNH – BẢO VỆ HỆ THỐNG ĐIỀU KHIỂN

🔌 Phần điều khiển máy tính được cấp nguồn bằng bộ nguồn chuyển mạch Mean Well (MW), giúp duy trì nguồn điện ổn định cho hệ thống điều khiển.

🛡️ Thiết kế này hỗ trợ bảo vệ phần điều khiển máy tính và hạn chế nguy cơ hư hỏng do nguồn điện quá tải.

⚡ Các bộ phận điều khiển điện áp thấp chính của toàn bộ máy sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON...

BÀN KHÍ MẠ CROM CHÍNH XÁC

✨ Bàn khí và bàn bên được mạ crom chính xác, tạo ra bề mặt nhẵn, chống mài mòn và giảm ma sát trong quá trình xử lý giấy.

📐 Bề mặt làm việc hỗ trợ định vị vật liệu chính xác hơn, góp phần cải thiện độ chính xác khi cắt.

💨 Bàn làm việc còn được trang bị cấu trúc thổi, tạo điều kiện thuận lợi cho việc đẩy và cấp giấy.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ

💨 Các quả cầu khí được tích hợp trên bàn làm việc giúp giảm ma sát giữa chồng giấy và mặt bàn.

📦 Nhờ đó, người vận hành có thể di chuyển các chồng giấy nặng thuận tiện hơn mà không cần dùng quá nhiều lực.

🎯 Thiết kế này hỗ trợ cải thiện độ chính xác định vị, giảm mệt mỏi cho người vận hành và nâng cao hiệu quả xử lý vật liệu.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI

🔩 Cụm thanh truyền được gia cường để truyền lực chính xác trong điều kiện tải trọng cắt cao.

🛡️ Cơ chế bảo vệ quá tải giúp bảo vệ các bộ phận quan trọng khỏi lực quá mức và những tác động bất ngờ trong quá trình vận hành.

⚙️ Nhờ đó, hệ thống truyền động có thể duy trì độ ổn định và hỗ trợ giảm nhu cầu bảo trì.

MÀN CHẮN ÁNH SÁNG AN TOÀN

🚨 GW92P được trang bị màn chắn ánh sáng an toàn đa tia hiệu suất cao, liên tục giám sát khu vực cắt.

🛑 Khi phát hiện sự xâm nhập vào khu vực được bảo vệ, hệ thống có thể ngay lập tức dừng hoạt động.

🛡️ Máy còn có cấu trúc bảo hiểm lưỡi dao tích hợp và 10 bộ lưới chắn sáng độ tin cậy cao, góp phần tăng cường an toàn cho người vận hành.

CẤU TRÚC BẢO HIỂM KÉP PHÍA SAU DAO

🔒 Cấu trúc bảo hiểm kép độc đáo ở mặt sau dao được thiết kế nhằm hạn chế hư hỏng thứ cấp cho máy do thao tác sai.

⚠️ Kết hợp cùng hệ thống khóa dao điện tử và màn chắn ánh sáng, GW92P có nhiều lớp bảo vệ hỗ trợ an toàn trong khu vực cắt.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ

🔐 Hệ thống khóa dao điện tử liên tục giám sát trạng thái máy và tự động khóa cơ cấu khi xảy ra lỗi.

🛑 Tính năng này giúp ngăn ngừa chuyển động ngoài ý muốn của dao, bảo vệ người vận hành và hạn chế nguy cơ ảnh hưởng đến thiết bị.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy được chế tạo từ khuôn đúc cát nhựa nguyên khối, tạo nên kết cấu chịu lực cao và độ cứng vững cần thiết cho quá trình cắt.

📐 Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện cho việc lắp đặt và điều chỉnh.

🔩 Khung máy sử dụng cấu trúc tách rời, hỗ trợ cải thiện độ chính xác cắt và tạo điều kiện thuận lợi hơn cho công tác bảo trì.

XỬ LÝ RUNG ĐỘNG LÃO HÓA – DUY TRÌ ĐỘ ỔN ĐỊNH KHUNG MÁY

🏗️ Các bộ phận lớn của toàn bộ máy được xử lý bằng phương pháp rung động lão hóa.

📐 Giải pháp này giúp hạn chế biến dạng của các bộ phận kết cấu sau thời gian sử dụng lâu dài, hỗ trợ duy trì độ ổn định của máy trong quá trình vận hành.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

⚡ GW92P sở hữu hệ thống điều khiển điện hiện đại, được thiết kế theo dạng mô-đun với kiến trúc an toàn hai kênh.

🛡️ Kiến trúc này hỗ trợ phản hồi nhanh khi phát hiện lỗi và tăng cường độ tin cậy trong quá trình vận hành.

🔧 Thiết kế điện dạng mô-đun cũng giúp đơn giản hóa quá trình kiểm tra, xử lý sự cố và bảo trì thiết bị.

BÔI TRƠN TỰ ĐỘNG – HỖ TRỢ KÉO DÀI TUỔI THỌ

🛢️ Hệ thống bôi trơn tự động phân phối lượng dầu chính xác theo định kỳ đến các bộ phận cần thiết.

⚙️ Theo thông tin sản phẩm, hệ thống đảm bảo 90% các bộ phận cốt lõi được bôi trơn đúng cách, góp phần giảm ma sát và duy trì khả năng vận hành ổn định.

🔧 Bộ phận cắt được trang bị hệ thống bôi trơn tự động, hỗ trợ tăng hiệu quả làm việc và kéo dài tuổi thọ thiết bị.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

📐 Các vít me bi cán nguội chính xác kết hợp với thanh dẫn hướng chịu tải nặng, có bề mặt được gia công chính xác.

⚙️ Hệ thống mang lại chuyển động mượt mà, độ chính xác định vị lặp lại và độ cứng vững lâu dài.

🎯 Đây là nền tảng quan trọng giúp cơ cấu cấp giấy hoạt động ổn định và hỗ trợ duy trì độ chính xác trong quá trình cắt.

CẤU TRÚC GẮN DAO KIỂU MÓC – THAY DAO NHANH, DỄ DÀNG

🔧 Cấu trúc nạp dao kiểu móc giúp việc thay dao trở nên đơn giản và thuận tiện hơn.

⏱️ Thiết kế này hỗ trợ rút ngắn thời gian thao tác khi thay thế dao và tạo thuận lợi cho công tác bảo trì định kỳ.

THÔNG SỐ CÀI ĐẶT

Hạng mục	Giá trị
Loại	920
Chiều dài máy	2070/2235mm
Chiều rộng máy	2328/2478mm
Chiều cao máy	1622mm
Chiều dài đế máy	700mm
Chiều rộng nền móng máy	700mm
Độ dày nền máy	150mm
Máy có chiều rộng bằng một nửa.	822mm
Trọng lượng tịnh	2,5 tấn
Tổng trọng lượng	2,788 tấn
Kích thước đóng gói	225014001910mm

THÔNG SỐ KỸ THUẬT

Hạng mục	Giá trị
Loại	GW92P
Chiều dài cắt tối đa	920mm
Chiều rộng cắt tối đa	920mm
Chiều cao cắt tối đa	130mm
Độ cắt tối thiểu (không dùng kẹp giả)	25mm
Cắt tối thiểu (với kẹp giả)	90mm
Chiều dài bàn phía trước đường cắt	690mm
Chiều dài bàn phía sau đường cắt	1360mm
Chiều dài bàn phụ (tùy chọn)	485 (650) mm
Chiều rộng bàn phụ (tùy chọn)	600 (750) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	30KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	12,7×127×1100mm
Chiều dài tối đa có thể mài	40mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	3kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Giá trị
Loại	GW92P
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Máy điều hòa không khí
Chiều cao cắt	130 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

MÀN TRÌNH DIỄN CHÍNH

📐 Cơ cấu cấp giấy: Cơ cấu cấp giấy dạng khung có độ chính xác cao và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính và vít me bi không khe hở độ chính xác cao để đảm bảo độ chính xác khi cấp giấy.

🖥️ Màn hình LCD: Sử dụng sản phẩm từ nhà sản xuất màn hình LCD AU của Đài Loan, hỗ trợ tuổi thọ sử dụng lâu dài.

💻 Máy tính công nghiệp: Sử dụng máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

👆 Giao diện điều khiển: Màn hình điều khiển máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác.

⚙️ Động cơ cấp giấy: Sử dụng động cơ servo sản xuất trong nước nhằm đạt độ chính xác cao và định vị nhanh.

🔌 Nguồn Mean Well: Bộ nguồn chuyển mạch Mean Well (MW) đảm bảo sự ổn định của nguồn điện, bảo vệ phần điều khiển máy tính và hạn chế hư hỏng do nguồn điện quá tải.

⚡ Thiết bị điện áp thấp: Các bộ phận điều khiển điện áp thấp chính của máy sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON...

💧 Hệ thống thủy lực: Sử dụng hệ thống tăng áp nhanh, áp suất đáp ứng chứng nhận an toàn TUV của Đức. Có thể lựa chọn van tỷ lệ của Đức để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 15 inch.

🏗️ Kết cấu khung giàn: Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện cho người dùng lắp đặt và điều chỉnh.

🔧 Khung máy tách rời: Cấu trúc tách rời hỗ trợ cải thiện hiệu quả độ chính xác cắt và tạo điều kiện thuận lợi cho việc bảo trì.

✨ Bệ làm việc mạ crom: Giúp tiết kiệm thời gian bảo trì và hỗ trợ kéo dài tuổi thọ bề mặt làm việc.

💨 Cấu trúc thổi: Bệ làm việc được trang bị cấu trúc thổi, tạo điều kiện thuận lợi cho việc đẩy và cấp giấy.

🛡️ Bảo hiểm lưỡi dao: Cấu trúc bảo hiểm lưỡi dao tích hợp và 10 bộ lưới chắn sáng độ tin cậy cao giúp tăng cường an toàn cá nhân cho người vận hành.

🔒 Bảo hiểm kép phía sau dao: Cấu trúc bảo hiểm kép độc đáo ở mặt sau dao giúp hạn chế hư hỏng thứ cấp cho máy do thao tác sai.

🏗️ Xử lý rung động lão hóa: Các bộ phận lớn của toàn bộ máy được xử lý bằng phương pháp rung động lão hóa nhằm hạn chế biến dạng sau thời gian sử dụng lâu dài.

⚙️ Truyền động bánh răng trục vít: Cấu trúc truyền động hiệu quả giúp cải thiện hiệu suất làm việc và cho phép tần số cắt đạt 45 lần/phút.

🔧 Gắn dao kiểu móc: Cấu trúc gắn dao kiểu móc giúp việc thay dao trở nên đơn giản và dễ dàng.

🛢️ Bôi trơn tự động: Bộ phận cắt được trang bị hệ thống bôi trơn tự động nhằm tăng hiệu quả làm việc và hỗ trợ kéo dài tuổi thọ thiết bị.

GW92P – GIẢI PHÁP CẮT GIẤY CHÍNH XÁC CHO SẢN XUẤT HIỆN ĐẠI

GW92P kết hợp độ chính xác cơ khí, truyền động hiệu quả, thủy lực kép, điều khiển cảm ứng và hệ thống bảo vệ đa lớp trong một cấu trúc máy đồng bộ.

🎯 Độ chính xác cắt ±0,1mm.

⚡ Tốc độ cắt lên đến 45 lần/phút.

📦 Tốc độ nạp giấy tối đa 24m/phút.

🖥️ Màn hình điều khiển cảm ứng 15 inch trực quan.

🔧 Cấu trúc gắn dao kiểu móc giúp thuận tiện khi thay dao và bảo trì.

🛡️ Màn chắn ánh sáng, bảo hiểm dao và khóa dao điện tử hỗ trợ tăng cường an toàn vận hành.

👉 Nếu doanh nghiệp đang tìm kiếm máy cắt giấy tự động khổ 920mm với khả năng cắt chính xác, vận hành ổn định và thao tác thuận tiện, hãy liên hệ ngay để được tư vấn chi tiết về GW92P và cấu hình phù hợp với nhu cầu sản xuất.
