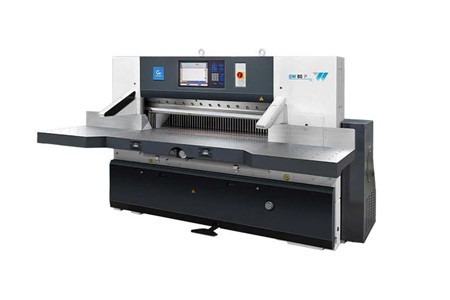

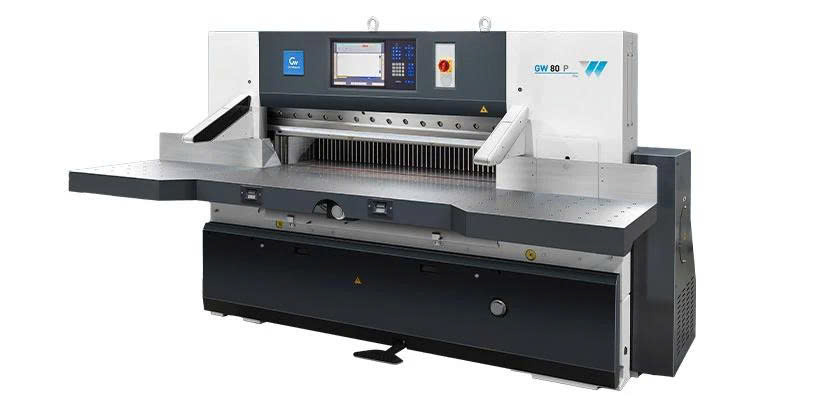

Máy cắt giấy GW80P

MÁY CẮT GIẤY GW80P – CẮT CHÍNH XÁC, VẬN HÀNH THÔNG MINH, HIỆU SUẤT ỔN ĐỊNH

GW80P là dòng máy cắt giấy được thiết kế hướng đến yêu cầu độ chính xác cao, vận hành ổn định và thao tác thuận tiện trong môi trường sản xuất chuyên nghiệp. Máy kết hợp cơ cấu cấp giấy chính xác, hệ thống truyền động hiệu quả, điều khiển cảm ứng trực quan cùng nhiều giải pháp an toàn và tự động hóa, giúp tối ưu quá trình cắt và nâng cao hiệu quả làm việc.

Từ kết cấu khung máy, bàn làm việc, hệ thống thủy lực đến bộ phận cấp giấy và điều khiển điện, GW80P được thiết kế đồng bộ để duy trì độ ổn định trong quá trình vận hành, đồng thời hỗ trợ người dùng thao tác nhanh và thuận tiện hơn.

CẤU TRÚC CẤP GIẤY ĐỘ CHÍNH XÁC CAO

📐 Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, kết hợp ray dẫn hướng tuyến tính cùng vít me bi không khe hở độ chính xác cao.

⚙️ Cấu trúc này giúp chuyển động cấp giấy ổn định, hạn chế sai lệch trong quá trình dịch chuyển và đảm bảo độ chính xác khi đưa vật liệu đến vị trí cắt.

🚀 Động cơ cấp giấy sử dụng động cơ servo sản xuất trong nước, hỗ trợ định vị nhanh và chính xác, đáp ứng tốt yêu cầu xử lý các công việc cắt liên tục.

NGUỒN ĐIỆN ỔN ĐỊNH – BẢO VỆ HỆ THỐNG ĐIỀU KHIỂN

🔌 Phần điều khiển máy tính được cấp nguồn bằng bộ nguồn chuyển mạch Mean Well (MW), giúp duy trì nguồn điện ổn định cho hệ thống điều khiển.

🛡️ Giải pháp này hỗ trợ bảo vệ phần điều khiển máy tính, hạn chế nguy cơ hư hỏng do nguồn điện không ổn định hoặc quá tải.

⚡ Các bộ phận điều khiển điện áp thấp chính của máy sử dụng thiết bị điện nhập khẩu từ các thương hiệu như OMRON, IDEC, Schneider, EATON..., góp phần nâng cao độ ổn định và độ tin cậy của hệ thống điện.

MÀN HÌNH CẢM ỨNG 15 INCH – ĐIỀU KHIỂN TRỰC QUAN, DỄ SỬ DỤNG

🖥️ GW80P được trang bị màn hình cảm ứng công nghiệp 15 inch, mang đến giao diện điều khiển trực quan và thuận tiện cho người vận hành.

👆 Các cài đặt và chức năng có thể được thực hiện trực tiếp trên màn hình thông qua thao tác chạm, giúp rút ngắn thời gian thiết lập và đơn giản hóa quá trình vận hành.

📊 Hệ thống điều khiển được phát triển theo hướng đơn giản, trực quan và dễ sử dụng, đồng thời hỗ trợ giám sát trạng thái máy trong quá trình sản xuất.

💡 Màn hình sử dụng sản phẩm từ nhà sản xuất LCD AU của Đài Loan, trong khi phần máy tính sử dụng máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT – TỐI ƯU HIỆU SUẤT CẮT

⚙️ Cấu trúc truyền động bánh răng trục vít hiệu quả giúp cải thiện đáng kể hiệu suất làm việc, với tần số cắt lên đến 45 lần/phút.

🎯 Hệ thống kết hợp với thiết bị định vị dao điều khiển bằng cam điện tử, giúp dao được căn chỉnh chính xác và vận hành mượt mà.

🔧 So với cơ cấu truyền động thông thường, thiết kế này hướng đến độ chính xác định vị cao, tăng cường an toàn, giảm hao mòn cơ khí và hỗ trợ kéo dài tuổi thọ thiết bị.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 GW80P tích hợp hệ thống truyền động thủy lực kép cùng mạch thủy lực được tối ưu hóa, tạo lực cắt mạnh mẽ và duy trì áp suất ổn định trong quá trình vận hành.

🎯 Hệ thống tăng áp nhanh giúp đáp ứng yêu cầu vận hành, đồng thời áp suất có thể được điều chỉnh thông qua màn hình cảm ứng 15 inch khi lựa chọn van tỷ lệ phù hợp.

🛠️ Thiết kế thủy lực được tối ưu nhằm giảm ứng suất cơ học, hạn chế hao mòn và hỗ trợ giảm nhu cầu bảo trì trong quá trình sử dụng.

BỆ LÀM VIỆC MẠ CROM – BỀ MẶT BỀN, DỄ BẢO TRÌ

✨ Bệ làm việc được mạ crom tạo ra bề mặt nhẵn, có khả năng chống mài mòn và hỗ trợ giảm ma sát trong quá trình xử lý giấy.

📦 Bệ làm việc còn được trang bị cấu trúc thổi, tạo điều kiện thuận lợi hơn cho việc đẩy và cấp các chồng giấy.

⏱️ Thiết kế này giúp tiết kiệm thời gian bảo trì và hỗ trợ duy trì độ bền của bề mặt làm việc trong thời gian dài.

BÀN KHÍ MẠ CROM CHÍNH XÁC – DI CHUYỂN GIẤY NHẸ NHÀNG

💨 Bàn khí và bàn bên mạ crom được thiết kế với bề mặt nhẵn, chống mài mòn và giảm ma sát khi xử lý vật liệu.

📐 Các quả cầu khí hỗ trợ giảm lực ma sát giữa chồng giấy và mặt bàn, giúp người vận hành dễ dàng di chuyển những chồng giấy có trọng lượng lớn.

🎯 Nhờ đó, quá trình định vị vật liệu trở nên thuận tiện hơn, hỗ trợ nâng cao độ chính xác khi cắt và giảm sức lực cần thiết trong quá trình thao tác.

BỘ THANH TRUYỀN ĐƯỢC BẢO VỆ QUÁ TẢI

🔩 Cụm thanh truyền được gia cường để đảm bảo khả năng truyền lực chính xác trong điều kiện tải trọng cắt cao.

🛡️ Cơ chế bảo vệ quá tải giúp hạn chế tác động của lực quá mức lên các bộ phận quan trọng của hệ thống cắt.

⚙️ Thiết kế này góp phần duy trì độ ổn định của quá trình truyền động, nâng cao độ tin cậy và giảm thiểu nhu cầu bảo trì.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🚨 Màn chắn ánh sáng an toàn đa tia liên tục giám sát khu vực cắt trong quá trình máy hoạt động.

🛑 Khi phát hiện sự xâm nhập vào vùng giám sát, hệ thống có thể ngay lập tức dừng hoạt động, giúp hạn chế nguy cơ xảy ra sự cố trong khu vực cắt.

🔒 GW80P còn được trang bị cấu trúc bảo hiểm lưỡi dao tích hợp cùng 10 bộ lưới chắn sáng có độ tin cậy cao và cấu trúc bảo hiểm kép ở mặt sau dao, hỗ trợ tăng cường an toàn trong quá trình sử dụng.

HỆ THỐNG KHÓA DAO ĐIỆN TỬ – KIỂM SOÁT CHUYỂN ĐỘNG DAO

🔐 Hệ thống khóa dao điện tử liên tục giám sát trạng thái hoạt động của máy.

⚠️ Khi phát hiện lỗi hoặc trạng thái bất thường, hệ thống có thể tự động khóa cơ cấu dao, hạn chế chuyển động ngoài ý muốn.

🛡️ Đây là một lớp bảo vệ quan trọng nhằm tăng cường an toàn cho người vận hành và giảm nguy cơ ảnh hưởng đến các bộ phận của máy.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy được chế tạo từ khuôn đúc cát nhựa nguyên khối, tạo nên kết cấu chịu lực cao và độ cứng vững cần thiết cho quá trình cắt.

📐 Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện hơn cho việc lắp đặt và điều chỉnh.

🔩 Các bộ phận lớn của máy được xử lý bằng phương pháp rung động lão hóa, giúp hạn chế biến dạng sau thời gian sử dụng lâu dài và duy trì độ ổn định của kết cấu.

KHUNG MÁY TÁCH RỜI – THUẬN TIỆN LẮP ĐẶT VÀ BẢO TRÌ

🔧 GW80P sử dụng cấu trúc khung tách rời phổ biến, hỗ trợ cải thiện độ chính xác cắt và tạo điều kiện thuận lợi hơn cho công tác bảo trì.

📦 Thiết kế tách rời cũng giúp quá trình lắp đặt, điều chỉnh và xử lý các bộ phận của máy trở nên thuận tiện hơn trong môi trường sản xuất.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

⚡ Hệ thống điều khiển điện được thiết kế theo dạng mô-đun với kiến trúc an toàn hai kênh, hỗ trợ khả năng phản hồi nhanh khi phát hiện lỗi.

🧠 Máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

🎛️ Giao diện điều khiển được thiết kế thân thiện, giúp người vận hành dễ dàng theo dõi và thực hiện các thao tác cần thiết.

BÔI TRƠN TỰ ĐỘNG – HỖ TRỢ DUY TRÌ ĐỘ BỀN THIẾT BỊ

🛢️ Hệ thống bôi trơn tự động phân phối lượng dầu theo định kỳ và với lượng phù hợp đến các bộ phận cần thiết.

⚙️ Theo thông tin sản phẩm, hệ thống giúp đảm bảo 90% các bộ phận cốt lõi được bôi trơn đúng cách, hỗ trợ giảm ma sát và duy trì khả năng vận hành ổn định.

🔧 Bộ phận cắt được trang bị hệ thống bôi trơn tự động, góp phần nâng cao hiệu quả làm việc và kéo dài tuổi thọ thiết bị.

HỆ THỐNG VÍT ME BI CHÍNH XÁC VÀ RAY DẪN HƯỚNG

📐 Vít me bi cán nguội có độ chính xác cao kết hợp với ray dẫn hướng chịu tải nặng, bề mặt được gia công chính xác.

⚙️ Hệ thống tạo chuyển động mượt mà, hỗ trợ độ chính xác định vị lặp lại và duy trì độ cứng vững trong quá trình vận hành.

🎯 Đây là một trong những yếu tố quan trọng giúp GW80P duy trì độ chính xác khi cấp giấy và định vị vật liệu trước khi cắt.

CƠ CẤU GẮN DAO KIỂU MÓC – THAY DAO THUẬN TIỆN

🔧 Cấu trúc gắn dao kiểu móc giúp đơn giản hóa thao tác thay dao.

⏱️ Thiết kế hướng đến việc rút ngắn thời gian thao tác và tạo sự thuận tiện hơn cho người vận hành trong quá trình bảo trì, thay thế lưỡi dao.

HỆ THỐNG AN TOÀN VÀ BẢO VỆ ĐỒNG BỘ

🛡️ GW80P kết hợp nhiều lớp bảo vệ gồm màn chắn ánh sáng, bảo hiểm lưỡi dao tích hợp, cấu trúc bảo hiểm kép phía sau dao và hệ thống khóa dao điện tử.

🚨 Các giải pháp này phối hợp nhằm hạn chế chuyển động ngoài ý muốn, tăng cường bảo vệ người vận hành và hỗ trợ máy hoạt động ổn định hơn trong môi trường sản xuất.

ỨNG DỤNG VÀ GIÁ TRỊ VẬN HÀNH

📄 GW80P phù hợp cho các nhu cầu cắt giấy cần độ chính xác cao, đặc biệt khi doanh nghiệp yêu cầu thiết bị có khả năng cấp giấy ổn định, thao tác nhanh và kiểm soát cắt chính xác.

🏭 Sự kết hợp giữa cấp giấy servo, vít me bi chính xác, ray dẫn hướng tuyến tính, truyền động bánh răng trục vít, hệ thống thủy lực, bàn khí và điều khiển cảm ứng giúp máy đáp ứng đồng bộ nhiều yêu cầu trong quá trình sản xuất.

🚀 Với tốc độ cắt lên đến 45 lần/phút và độ chính xác cắt ±0,1mm, GW80P hướng đến việc duy trì năng suất và độ ổn định trong các công việc cắt giấy chuyên nghiệp.

THÔNG SỐ CÀI ĐẶT

Hạng mục	Giá trị
Loại	800
Chiều dài máy	1950/2115mm
Chiều rộng máy	2105/2305mm
Chiều cao máy	1622mm
Chiều dài đế máy	700mm
Chiều rộng nền móng máy	700mm
Độ dày nền máy	150mm
Máy có chiều rộng bằng một nửa.	762mm
Trọng lượng tịnh	2,2 tấn
Tổng trọng lượng	2,44 tấn
Kích thước đóng gói	225014001850mm

THÔNG SỐ KỸ THUẬT

Hạng mục	Giá trị
Loại	GW80P
Chiều dài cắt tối đa	800mm
Chiều rộng cắt tối đa	800mm
Chiều cao cắt tối đa	130mm
Độ cắt tối thiểu (không dùng kẹp giả)	20mm
Cắt tối thiểu (với kẹp giả)	55mm
Chiều dài bàn phía trước đường cắt	690mm
Chiều dài bàn phía sau đường cắt	1240mm
Chiều dài bàn phụ (tùy chọn)	485 (650) mm
Chiều rộng bàn phụ (tùy chọn)	600 (750) mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	30KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	12,7×127×980mm
Chiều dài tối đa có thể mài	40mm
Tốc độ cắt	45 lần/phút
Tốc độ nạp giấy (tối đa)	24m/phút
Nguồn điện chính	3kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	2,5mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Giá trị
Loại	GW80P
Tốc độ nạp giấy tối đa	24 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
An toàn khi sử dụng dao sau lưng	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Không có
Chiều cao cắt	130 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

MÀN TRÌNH DIỄN CHÍNH

📌 Cơ cấu cấp giấy chính xác: Cơ cấu cấp giấy dạng khung có độ chính xác và độ cứng vững cao, được trang bị ray dẫn hướng tuyến tính và vít me bi không khe hở có độ chính xác cao.

🖥️ Màn hình LCD: Sử dụng sản phẩm từ nhà sản xuất màn hình LCD AU của Đài Loan, đảm bảo tuổi thọ sử dụng.

💻 Máy tính công nghiệp: Sử dụng máy tính công nghiệp Đài Loan có hiệu năng và độ ổn định cao, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa.

👆 Giao diện điều khiển: Màn hình điều khiển máy tính được thiết kế thân thiện với người dùng, giúp người vận hành dễ dàng thao tác.

⚙️ Động cơ cấp giấy: Sử dụng động cơ servo sản xuất trong nước, đáp ứng yêu cầu về độ chính xác cao và định vị nhanh.

🔌 Nguồn Mean Well: Bộ nguồn chuyển mạch Mean Well (MW) đảm bảo sự ổn định của nguồn điện, bảo vệ phần điều khiển máy tính và hạn chế hư hỏng do nguồn điện quá tải.

⚡ Thiết bị điện áp thấp: Các bộ phận điều khiển điện áp thấp chính sử dụng thiết bị điện nhập khẩu, bao gồm OMRON, IDEC, Schneider, EATON...

💧 Hệ thống thủy lực: Sử dụng hệ thống tăng áp nhanh, áp suất đáp ứng chứng nhận an toàn TUV của Đức. Có thể lựa chọn van tỷ lệ của Đức để điều chỉnh áp suất vô cấp thông qua màn hình cảm ứng 15 inch.

🏗️ Kết cấu khung giàn: Toàn bộ máy sử dụng kết cấu khung giàn, thuận tiện cho người dùng lắp đặt và điều chỉnh.

🔧 Khung máy tách rời: Cấu trúc khung tách rời giúp cải thiện hiệu quả độ chính xác cắt và tạo điều kiện thuận lợi cho việc bảo trì.

✨ Bệ làm việc mạ crom: Giúp tiết kiệm thời gian bảo trì và kéo dài tuổi thọ bề mặt làm việc.

💨 Cấu trúc thổi: Bệ làm việc được trang bị cấu trúc thổi, tạo điều kiện thuận lợi cho việc đẩy và cấp giấy.

🛡️ Bảo hiểm lưỡi dao: Cấu trúc bảo hiểm lưỡi dao tích hợp và 10 bộ lưới chắn sáng độ tin cậy cao giúp tăng cường an toàn cho người vận hành.

🔒 Bảo hiểm kép phía sau dao: Cấu trúc bảo hiểm kép độc đáo ở mặt sau dao giúp hạn chế hư hỏng thứ cấp cho máy do thao tác sai.

🏗️ Xử lý rung động lão hóa: Các bộ phận lớn của máy được xử lý bằng phương pháp rung động lão hóa nhằm hạn chế biến dạng sau thời gian sử dụng lâu dài.

⚙️ Truyền động bánh răng trục vít: Cấu trúc truyền động bánh răng trục vít hiệu quả giúp cải thiện hiệu suất làm việc và cho phép tần số cắt đạt 45 lần/phút.

🔧 Gắn dao kiểu móc: Cấu trúc gắn dao kiểu móc giúp thao tác thay dao đơn giản và thuận tiện hơn.

🛢️ Bôi trơn tự động: Bộ phận cắt được trang bị hệ thống bôi trơn tự động nhằm nâng cao hiệu quả làm việc và hỗ trợ kéo dài tuổi thọ thiết bị.

GW80P – GIẢI PHÁP CẮT GIẤY CHÍNH XÁC CHO SẢN XUẤT CHUYÊN NGHIỆP

GW80P nổi bật với sự kết hợp giữa cấp giấy chính xác, truyền động hiệu quả, điều khiển cảm ứng 15 inch, hệ thống thủy lực, bàn khí, bảo vệ an toàn và bôi trơn tự động.

🎯 Độ chính xác cắt ±0,1mm.

⚡ Tốc độ cắt lên đến 45 lần/phút.

📦 Khả năng cấp giấy tối đa 24m/phút.

🛡️ Hệ thống bảo vệ đa lớp hỗ trợ an toàn trong quá trình vận hành.

🖥️ Giao diện điều khiển 15 inch trực quan, thuận tiện cho thiết lập và thao tác.

👉 Nếu bạn đang tìm kiếm một máy cắt giấy có độ chính xác cao, vận hành ổn định và dễ kiểm soát, GW80P là lựa chọn đáng để đưa vào dây chuyền sản xuất. Liên hệ ngay để được tư vấn cấu hình, thông số phù hợp với nhu cầu thực tế và nhận thông tin chi tiết về máy GW80P.
