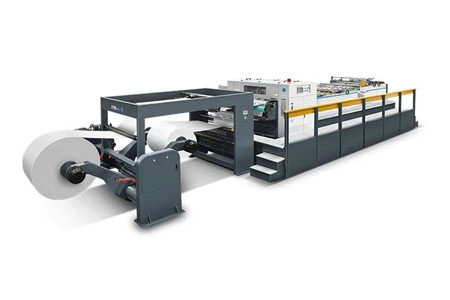

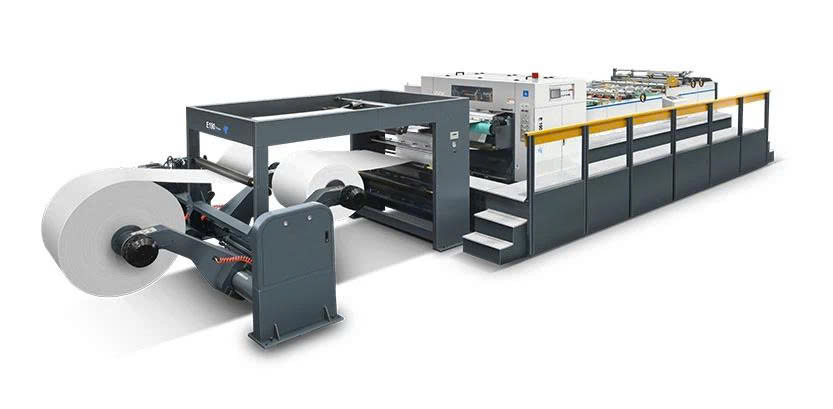

Máy cắt giấy đôi quay chính xác cao với hệ thống truyền động servo E-190

MÁY CẮT GIẤY ĐÔI QUAY CHÍNH XÁC CAO VỚI HỆ THỐNG TRUYỀN ĐỘNG SERVO E-190

E-190 – Giải pháp cắt giấy tốc độ cao, độ chính xác cao, vận hành ổn định cho sản xuất công nghiệp

E-190 là dòng máy cắt giấy xoay đôi được phát triển trên nền tảng công nghệ Đức, kết hợp nhiều năm kinh nghiệm trong thiết kế và sản xuất máy cắt giấy. Máy hướng đến ba yếu tố cốt lõi: độ chính xác cao, hiệu suất cao và khả năng vận hành ổn định, đáp ứng nhu cầu gia công giấy chuyên nghiệp với cường độ sản xuất lớn.

📦 Máy phù hợp với nhiều loại vật liệu như bìa cứng, giấy mỹ thuật, giấy kraft, giấy văn hóa, giấy in offset đôi, giấy ảnh bóng cao cấp, bìa cứng vàng và bạc, giấy nhôm, giấy laser, giấy bao bì thuốc lá và rượu,...

⚙️ Với hệ thống truyền động servo công suất cao, cụm dao xoay đôi chính xác, bánh răng không có độ rơ và hệ thống điều khiển trực quan, E-190 được thiết kế để nâng cao hiệu quả sản xuất đồng thời duy trì độ chính xác cắt ổn định trong quá trình vận hành tốc độ cao.

🚀 Thân máy được nâng cao tổng thể, cho phép xếp chồng nhiều tờ hơn sau mỗi lần xuất hàng, tối ưu không gian và giảm tần suất xử lý thành phẩm.

---

CÔNG NGHỆ CẮT CHÍNH XÁC – ỔN ĐỊNH Ở TỐC ĐỘ CAO

🎯 E-190 được trang bị con lăn cắt chất lượng cao với thiết kế tiên tiến, kết hợp bánh răng không có độ rơ và giá đỡ dao cân bằng động tốc độ cao.

⚡ Hệ thống servo công suất cao nhập khẩu kết hợp với tủ lưu trữ năng lượng giúp hệ thống truyền động phản hồi nhanh, duy trì chuyển động ổn định trong quá trình cắt.

🔧 Hệ thống bôi trơn được cải tiến giúp các cơ cấu truyền động hoạt động ổn định hơn, hỗ trợ duy trì độ chính xác lâu dài trong điều kiện sản xuất liên tục.

🔇 Sự kết hợp giữa kết cấu truyền động chính xác, giá đỡ dao cân bằng động và hệ thống servo giúp máy thực hiện quá trình cắt ở tốc độ cao với độ ổn định tốt và độ ồn thấp hơn.

---

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH

🖥️ E-190 sử dụng máy tính công nghiệp cỡ lớn kết hợp hệ thống servo công suất cao INVT, mang đến khả năng điều khiển chính xác và vận hành thuận tiện.

💻 Hệ thống điều khiển phần mềm có quyền sở hữu trí tuệ độc lập, giao diện được thiết kế hài hòa, nội dung hiển thị phong phú và khả năng thao tác trực quan.

⚡ Servo công suất cao hiệu suất cao kết hợp với hệ thống lưu trữ năng lượng giúp tiết kiệm điện năng hiệu quả, nâng cao hiệu quả kinh tế trong quá trình vận hành.

🌱 Giải pháp điều khiển này đồng thời hướng đến mục tiêu tiết kiệm năng lượng và vận hành thân thiện với môi trường.

---

MÀN HÌNH CẢM ỨNG LED ĐỘ NÉT CAO

📱 Màn hình cảm ứng LED độ nét cao được thiết kế với giao diện đồ họa trực quan, giúp người vận hành dễ dàng theo dõi và thiết lập các thông số của máy.

🔄 Hệ thống đồng bộ hóa màn hình kép hỗ trợ thao tác thuận tiện hơn trong quá trình sản xuất, giúp việc kiểm soát máy trở nên trực quan và linh hoạt.

✨ Giao diện hiển thị rõ ràng, nội dung phong phú giúp người vận hành nhanh chóng nắm bắt trạng thái hoạt động của thiết bị.

---

LÀM PHẲNG MÉP GIẤY BẰNG CON LĂN CAO SU – TÙY CHỌN

🧻 Dụng cụ làm phẳng mép giấy bằng con lăn cao su là tùy chọn phù hợp cho các loại giấy dày và có định lượng cao.

📐 Cơ cấu này hỗ trợ làm phẳng mép giấy hiệu quả hơn, góp phần cải thiện chất lượng xử lý giấy trước và trong quá trình cắt.

---

HÚT CHÂN KHÔNG MÉP GIẤY – TÙY CHỌN

🌪️ Hệ thống hút chân không mép giấy sử dụng lực hút thay cho bánh xe ép ở tốc độ thấp.

📄 Giải pháp này giúp hạn chế hiện tượng điểm sáng trên giấy, đồng thời hỗ trợ giữ mép giấy ổn định trong quá trình vận chuyển và cắt.

---

THÂN MÁY GANG CẦU – KẾT CẤU VỮNG CHẮC

🏗️ Phần thân chính của E-190 sử dụng kết cấu đúc và được chế tạo bằng gang cầu chất lượng cao.

🔩 Kết cấu thân máy có độ cứng và độ ổn định cao, tạo nền tảng vững chắc cho các cụm truyền động và cụm dao hoạt động chính xác.

🎯 Độ chính xác trong gia công thân máy được chú trọng nhằm đảm bảo toàn bộ hệ thống vận hành ổn định và đáng tin cậy trong quá trình sản xuất.

---

HỆ THỐNG BÔI TRƠN BẰNG DẦU

🛢️ E-190 sử dụng hệ thống bôi trơn bánh răng bằng phương pháp phun, giúp dầu bôi trơn tiếp cận đầy đủ các vị trí cần thiết trong quá trình máy hoạt động.

⚙️ Việc duy trì tình trạng bôi trơn phù hợp giúp giảm ảnh hưởng của ma sát lên hệ thống bánh răng, hỗ trợ thiết bị vận hành ổn định và góp phần kéo dài tuổi thọ của máy.

---

BỘ DAO XOAY ĐÔI – TRUNG TÂM CỦA ĐỘ CHÍNH XÁC CẮT

🔪 E-190 được trang bị servo CT công suất cao, phản hồi nhanh của Anh, giúp đáp ứng yêu cầu về độ chính xác và hiệu quả trong quá trình cắt.

🇹🇼 Công nghệ đầu cắt tiên tiến của Đài Loan kết hợp với cấu trúc bánh răng không khe hở giúp hạn chế hiệu quả hiện tượng rung lắc giữa hai lưỡi dao.

🎯 Cấu trúc này góp phần duy trì độ chính xác cắt và hỗ trợ kéo dài tuổi thọ lưỡi dao trong quá trình vận hành.

🏭 Thân hộp dao được chế tạo bằng gang cầu. Sau quá trình xử lý lão hóa, chi tiết được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục nhằm đảm bảo độ chính xác và tính nhất quán.

🔩 Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp duy trì độ ổn định của thân dụng cụ khi máy hoạt động ở tốc độ cao.

---

BỘ PHẬN CẮT BẰNG KHÍ NÉN – TÙY CHỌN

💨 Hệ thống cắt bằng khí nén mang đến khả năng điều chỉnh thuận tiện, định vị chính xác và khóa chặt bằng thiết bị khí nén.

🎯 Đây là lựa chọn phù hợp khi doanh nghiệp cần tăng tính linh hoạt trong việc thiết lập và điều chỉnh cụm cắt theo yêu cầu sản xuất.

---

THIẾT KẾ THÂN MÁY NÂNG CAO – TĂNG KHẢ NĂNG XẾP CHỒNG

📚 Toàn bộ thân máy được nâng cao, tạo thêm không gian để xếp chồng thành phẩm sau mỗi lần xuất hàng.

📦 Khả năng xếp chồng lên đến 1500mm bao gồm cả pallet, giúp tối ưu quá trình tiếp nhận thành phẩm và hỗ trợ tổ chức khu vực sản xuất hiệu quả hơn.

---

NHIỀU TÙY CHỌN – LINH HOẠT THEO NHU CẦU SẢN XUẤT

🔧 Hệ thống cắt khí nén: Hỗ trợ điều chỉnh và định vị cụm cắt thuận tiện.

♻️ Thiết bị tự động đẩy phế liệu: Hỗ trợ xử lý phế liệu trong quá trình sản xuất.

📐 Thiết bị làm thẳng giấy bằng động cơ: Hỗ trợ xử lý và làm phẳng giấy theo nhu cầu.

⬆️⬇️ Cơ cấu ép giấy lên xuống: Tăng khả năng kiểm soát giấy trong quá trình vận hành.

🧻 Dụng cụ làm phẳng mép giấy bằng con lăn cao su: Phù hợp với giấy dày và định lượng cao.

🌪️ Hút chân không mép giấy: Hỗ trợ giữ mép giấy ổn định ở tốc độ thấp.

---

ỨNG DỤNG ĐA DẠNG CHO NHIỀU LOẠI GIẤY

📦 Bìa cứng và giấy mỹ thuật.

🟤 Giấy kraft và giấy văn hóa.

🖨️ Giấy in offset đôi.

📸 Giấy ảnh bóng cao cấp.

✨ Bìa cứng vàng và bạc.

🔩 Giấy nhôm.

🖨️ Giấy laser.

🍷 Giấy bao bì thuốc lá và rượu.

---

THÔNG SỐ KỸ THUẬT

Thông số	E190
Loại	E190
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1900mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	450-1650mm
Độ chính xác khi cắt	± 0,25mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	450 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1500mm
Công suất động cơ chính	64kW
Tổng công suất	95kW
Tổng trọng lượng	19 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

---

CẤU HÌNH E190

Cấu hình: ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Hạng mục	Cấu hình
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Hạng mục	Cấu hình
1	Servo truyền động chính	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn và thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Màn hình cảm ứng 10 inch	●

PHẦN VẬN CHUYỂN

STT	Hạng mục	Cấu hình
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng hút giấy chân không	●
6	Màn hình cảm ứng 10 inch	●

PHẦN GIAO BÁO

STT	Hạng mục	Cấu hình
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Hạng mục	Cấu hình
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

---

E-190 – GIẢI PHÁP CẮT GIẤY CHO SẢN XUẤT YÊU CẦU ĐỘ CHÍNH XÁC CAO

🎯 Độ chính xác cắt ổn định.

⚡ Hệ thống servo công suất cao.

🔪 Bộ dao xoay đôi sử dụng cấu trúc bánh răng không khe hở.

🖥️ Điều khiển bằng máy tính công nghiệp và màn hình cảm ứng.

📦 Khả năng xử lý khổ giấy tối đa 1900mm.

🚀 Tốc độ cắt tối đa 300m/phút.

📚 Chiều cao xếp chồng lên đến 1500mm bao gồm cả pallet.

⚙️ Cấu hình đa dạng với nhiều tùy chọn cho từng nhu cầu sản xuất.

E-190 là lựa chọn phù hợp cho doanh nghiệp đang tìm kiếm một hệ thống cắt giấy khổ lớn, vận hành tốc độ cao và chú trọng độ chính xác trong từng công đoạn.

📞 Liên hệ ngay để được tư vấn cấu hình E-190 phù hợp với loại giấy, khổ giấy và nhu cầu sản xuất của doanh nghiệp.
