Máy cắt giấy xoay đôi thông minh D-190

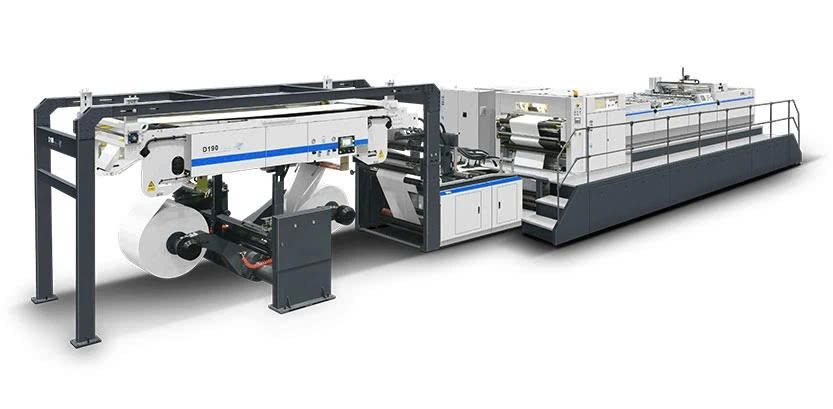

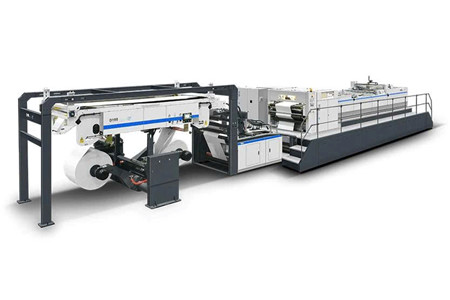

MÁY CẮT GIẤY XOAY ĐÔI THÔNG MINH D-190

D-190 là dòng máy cắt giấy xoay đôi thông minh sử dụng công nghệ Đức, được phát triển trên nền tảng nhiều năm kinh nghiệm trong lĩnh vực sản xuất máy cắt giấy. Máy hướng đến ba yếu tố quan trọng trong sản xuất công nghiệp: độ chính xác cao, hiệu quả cao và khả năng vận hành ổn định.

📦 D-190 phù hợp với nhiều loại vật liệu như bìa cứng, giấy mỹ thuật, giấy kraft, giấy văn hóa, giấy offset đôi, giấy ảnh bóng cao cấp, bìa cứng vàng và bạc, giấy nhôm, giấy laser, giấy bao bì thuốc lá và rượu.

⚙️ Máy được trang bị con lăn cắt chất lượng cao với thiết kế tiên tiến, bánh răng không có độ rơ, giá đỡ dao cân bằng động tốc độ cao, hệ thống servo công suất cao nhập khẩu từ Anh kết hợp tủ lưu trữ năng lượng và hệ thống bôi trơn được cải tiến.

🎯 Các bộ phận được phối hợp để duy trì khả năng cắt chính xác ổn định trong thời gian dài, ngay cả khi máy vận hành ở tốc độ cao, đồng thời hỗ trợ giảm tiếng ồn trong quá trình hoạt động.

🖥️ Màn hình cảm ứng LED độ nét cao với giao diện đồ họa trực quan và hệ thống đồng bộ hóa màn hình kép giúp thao tác thuận tiện, theo dõi trạng thái máy dễ dàng hơn.

📈 Thân máy được nâng cao tổng thể, hỗ trợ tăng chiều cao xếp chồng sau mỗi lần xuất hàng và tối ưu không gian xử lý vật liệu.

GIẢI PHÁP CẮT GIẤY KHỔ LỚN VỚI ĐỘ CHÍNH XÁC CAO

D-190 được thiết kế cho các dây chuyền cần xử lý cuộn giấy khổ lớn với yêu cầu cao về độ chính xác và tốc độ.

📐 Khả năng xử lý giấy với kích thước tối đa 1900mm giúp máy phù hợp với nhiều ứng dụng gia công giấy công nghiệp.

🚀 Tốc độ cắt tối đa đạt 300m/phút, kết hợp tần số cắt tối đa 500 xu/phút, hỗ trợ duy trì năng suất cao trong quá trình sản xuất.

🎯 Độ chính xác cắt ± 0,15mm giúp kiểm soát kích thước thành phẩm ổn định hơn, đặc biệt với các ứng dụng yêu cầu độ chính xác cao.

⚙️ Hệ thống truyền động servo và bộ dao xoay đôi được thiết kế để phối hợp đồng bộ, hạn chế rung động và duy trì hiệu suất cắt trong quá trình vận hành tốc độ cao.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – ĐIỀU KHIỂN MẠNH MẼ, VẬN HÀNH HIỆU QUẢ

D-190 sử dụng máy tính công nghiệp 19 inch kết hợp hệ thống servo công suất cao CT của Anh, tạo nền tảng điều khiển cho toàn bộ quá trình vận hành.

🖥️ Hệ thống điều khiển phần mềm có quyền sở hữu trí tuệ độc lập, được thiết kế với giao diện trực quan, hình ảnh hài hòa và nội dung hiển thị phong phú.

🎛️ Khả năng vận hành mạnh mẽ giúp người dùng dễ dàng theo dõi thông tin và thực hiện các thao tác điều khiển cần thiết trong quá trình sản xuất.

⚡ Servo công suất cao kết hợp với hệ thống lưu trữ năng lượng giúp sử dụng năng lượng hiệu quả hơn, hỗ trợ tiết kiệm điện và nâng cao hiệu quả kinh tế của dây chuyền.

🌱 Thiết kế này đồng thời hướng đến mục tiêu vận hành tiết kiệm năng lượng và giảm lãng phí trong quá trình sản xuất.

MÀN HÌNH LED ĐỘ NÉT CAO VÀ GIAO DIỆN ĐỒ HỌA TRỰC QUAN

D-190 được trang bị màn hình cảm ứng LED độ nét cao, mang đến giao diện trực quan cho quá trình vận hành.

🖥️ Thiết kế giao diện đồ họa giúp thông tin được thể hiện rõ ràng và thuận tiện theo dõi.

🔄 Hệ thống đồng bộ hóa màn hình kép hỗ trợ người vận hành tiếp cận thông tin từ các vị trí điều khiển khác nhau.

📊 Việc kết hợp hiển thị trực quan với hệ thống điều khiển công nghiệp giúp thao tác trên máy thuận tiện hơn trong môi trường sản xuất liên tục.

PHẦN CẮT TÙY CHỌN – SERVO ĐIỀU KHIỂN DAO CHÍNH XÁC

Hệ thống phần cắt tùy chọn được trang bị điều khiển servo cùng dao cắt tâm và dao tỉa có độ chính xác cao.

🔪 Dao cắt tâm và dao tỉa được thiết kế để hỗ trợ quá trình cắt và xử lý mép vật liệu.

🎯 Chức năng tự động định vị giúp điều chỉnh vị trí dao thuận tiện hơn, từ đó hỗ trợ nâng cao hiệu quả khi thay đổi yêu cầu sản xuất.

⚙️ Hệ thống giảm áp suất khí tự động hai giai đoạn giúp kiểm soát lực tác động trong quá trình cắt.

📐 Độ sâu cắt được điều chỉnh dựa trên hoạt động của dao, giúp kiểm soát quá trình cắt chính xác hơn.

✨ Cấu trúc phần cắt giúp giảm lượng bụi giấy phát sinh và hỗ trợ tạo bề mặt cắt mịn hơn.

TỰ ĐỘNG ĐỊNH VỊ – THIẾT LẬP NHANH THÔNG SỐ GIẤY

Chức năng tự động định vị là tùy chọn giúp rút ngắn thời gian thiết lập máy khi thay đổi thông số sản xuất.

⚡ Người vận hành nhập các thông số giấy trên màn hình cảm ứng, hệ thống có thể tự động điều chỉnh nhanh với tốc độ 50mm/s.

📐 Cơ chế này giúp giảm thao tác điều chỉnh thủ công và thuận tiện hơn khi chuyển đổi giữa các quy cách giấy khác nhau.

CÁC BỘ PHẬN LIÊN QUAN

📦 Dụng cụ cuộn giấy.

📡 Cảm biến dẫn hướng web.

🔪 Máy cắt.

⚙️ Đai ép giảm tốc.

🛡️ Tấm dẫn hướng, tấm phân tách và tấm chắn.

THÂN MÁY GANG CẦU – NỀN TẢNG CHO ĐỘ ỔN ĐỊNH CAO

Thân chính của D-190 sử dụng kết cấu đúc và được chế tạo bằng gang cầu chất lượng cao.

🏗️ Kết cấu thân máy được thiết kế với yêu cầu cao về độ chính xác, nhằm duy trì sự ổn định của toàn bộ hệ thống.

⚙️ Độ ổn định của thân máy có vai trò quan trọng khi các bộ phận dao và truyền động hoạt động ở tốc độ cao.

🔩 Kết cấu chắc chắn giúp D-190 duy trì khả năng vận hành ổn định và đáng tin cậy trong môi trường sản xuất công nghiệp.

HỆ THỐNG BÔI TRƠN PHUN SƯƠNG – HỖ TRỢ DUY TRÌ ĐỘ BỀN TRUYỀN ĐỘNG

D-190 sử dụng hệ thống bôi trơn bằng phun sương để đảm bảo các bánh răng được bôi trơn đầy đủ trong suốt quá trình hoạt động.

💧 Dầu bôi trơn được phân phối đến các vị trí cần thiết, hỗ trợ giảm ma sát giữa các bộ phận truyền động.

⚙️ Việc duy trì trạng thái bôi trơn phù hợp giúp hạn chế hao mòn và hỗ trợ kéo dài tuổi thọ của hệ thống.

🔧 Đây là một trong những yếu tố góp phần duy trì khả năng vận hành ổn định của máy trong thời gian dài.

BỘ DAO XOAY ĐÔI – KIỂM SOÁT CHÍNH XÁC TỪ CƠ CẤU CẮT

Bộ dao xoay đôi là một trong những cụm chức năng quan trọng nhất của D-190, được thiết kế để đáp ứng yêu cầu cắt chính xác ở tốc độ cao.

⚡ Servo CT công suất cao và phản hồi nhanh của Anh giúp kiểm soát chuyển động của bộ dao, hỗ trợ duy trì độ chính xác và hiệu quả cắt.

🇹🇼 Công nghệ đầu cắt tiên tiến của Đài Loan được kết hợp với cấu trúc bánh răng không khe hở, giúp hạn chế hiệu quả khe hở và rung lắc giữa hai lưỡi dao.

🔪 Cấu trúc này góp phần duy trì độ chính xác cắt và hỗ trợ kéo dài tuổi thọ của lưỡi dao.

🏗️ Thân hộp được làm bằng gang cầu, sau đó trải qua xử lý lão hóa trước khi được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục.

🎯 Quy trình gia công giúp duy trì độ chính xác và tính nhất quán của bộ phận dao.

🔩 Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp tăng độ ổn định của thân dụng cụ khi vận hành ở tốc độ cao.

HỆ THỐNG UỐN NGƯỢC – TỰ ĐỘNG KIỂM SOÁT ĐỘ CONG GIẤY

D-190 được trang bị hệ thống điều khiển độ cong tự động, có khả năng điều chỉnh mức độ cong theo sự thay đổi của cuộn giấy.

🔄 Khi đặc tính cuộn giấy thay đổi, hệ thống sẽ tự động điều chỉnh độ cong tương ứng.

📄 Cơ chế này hỗ trợ đưa giấy về trạng thái phẳng hơn trước khi đi qua các công đoạn tiếp theo.

✨ Khi giấy được duy trì ổn định hơn, đường cắt cũng có điều kiện đạt độ mượt và đồng đều tốt hơn.

THÂN MÁY NÂNG CAO – TĂNG KHẢ NĂNG XẾP CHỒNG

Một điểm đáng chú ý trong thiết kế D-190 là thân máy được nâng cao tổng thể.

📦 Kết cấu này cho phép xếp chồng nhiều hơn sau mỗi lần xuất hàng, phù hợp với dây chuyền cần xử lý khối lượng thành phẩm lớn.

🏭 Thiết kế tổng thể hướng đến việc tận dụng hiệu quả không gian làm việc và hỗ trợ quá trình xử lý vật liệu sau cắt.

CÁC TÙY CHỌN NÂNG CẤP CHO D-190

D-190 cung cấp nhiều tùy chọn để doanh nghiệp có thể lựa chọn cấu hình phù hợp với yêu cầu sản xuất thực tế.

⚙️ Định vị máy cắt tự động bằng hệ thống servo.

📦 Thiết bị đẩy phế liệu tự động.

📐 Thiết bị làm phẳng giấy tự động.

⬆️⬇️ Cơ chế ép giấy lên xuống.

🔧 Các tùy chọn này giúp mở rộng khả năng vận hành của máy và hỗ trợ tối ưu hóa dây chuyền theo từng nhu cầu gia công.

ỨNG DỤNG VẬT LIỆU ĐA DẠNG

D-190 có thể được sử dụng trong nhiều lĩnh vực sản xuất và gia công giấy với các loại vật liệu khác nhau.

📦 Bìa cứng.

🎨 Giấy mỹ thuật.

📜 Giấy kraft.

📄 Giấy văn hóa.

📰 Giấy offset đôi.

🖼️ Giấy ảnh bóng cao cấp.

✨ Bìa cứng vàng và bạc.

🔩 Giấy nhôm.

🖨️ Giấy laser.

📦 Giấy bao bì thuốc lá và rượu.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	D190
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1900mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	400-1700mm
Độ chính xác khi cắt	± 0,15mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	500 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1700mm
Công suất động cơ chính	68,9kW
Tổng công suất	98/105kW
Tổng trọng lượng	27 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

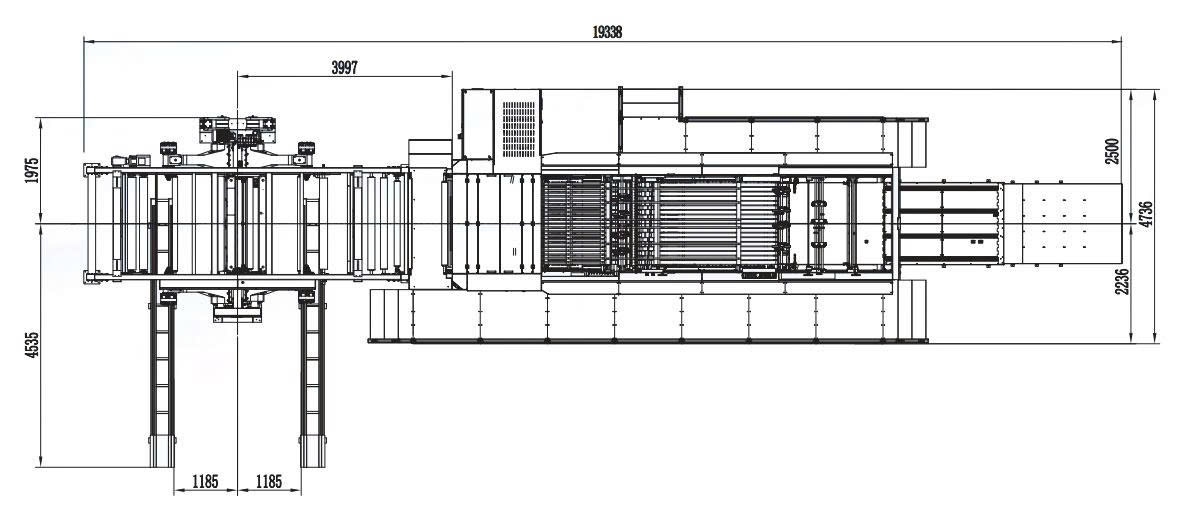

SƠ ĐỒ MẶT BẰNG LẮP ĐẶT DÒNG D

Sơ đồ mặt bằng lắp đặt dòng D cung cấp cơ sở để bố trí tổng thể máy và các khu vực chức năng trong dây chuyền.

📐 Việc tham khảo mặt bằng lắp đặt giúp doanh nghiệp chủ động chuẩn bị không gian, vị trí thiết bị và khu vực thao tác trước khi triển khai máy.

TÍNH NĂNG SẢN PHẨM & CẤU HÌNH

Cấu hình ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Cấu hình	Trạng thái
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Cấu hình	Trạng thái
1	Bộ phận chính servo	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Máy tính công nghiệp màu sắc trung thực 16 inch	●

PHẦN VẬN CHUYỂN

STT	Cấu hình	Trạng thái
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng giữ giấy bằng chân không	●
6	Máy tính công nghiệp màu sắc chân thực 10 inch	●

PHẦN GIAO BÁO

STT	Cấu hình	Trạng thái
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Cấu hình	Trạng thái
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

D-190 – GIẢI PHÁP CẮT GIẤY KHỔ LỚN CHO SẢN XUẤT CÔNG NGHIỆP

D-190 kết hợp công nghệ Đức, hệ thống servo công suất cao, bộ dao xoay đôi không khe hở, thân máy gang cầu, hệ thống bôi trơn phun sương và hệ thống kiểm soát độ cong tự động để tạo nên một giải pháp cắt giấy toàn diện.

🚀 Tốc độ cắt tối đa 300m/phút cùng tần số cắt tối đa 500 xu/phút hỗ trợ đáp ứng các dây chuyền cần năng suất cao.

🎯 Độ chính xác cắt ± 0,15mm giúp kiểm soát kích thước thành phẩm ổn định trong quá trình sản xuất.

📐 Khổ giấy tối đa 1900mm phù hợp với các ứng dụng gia công giấy khổ lớn.

⚡ Hệ thống servo kết hợp lưu trữ năng lượng hỗ trợ vận hành hiệu quả, trong khi cấu trúc dao và thân máy được thiết kế để duy trì sự ổn định khi làm việc ở tốc độ cao.

📞 Liên hệ ngay để được tư vấn cấu hình D-190 phù hợp với loại giấy, khổ cuộn, sản lượng và yêu cầu vận hành thực tế của doanh nghiệp.
