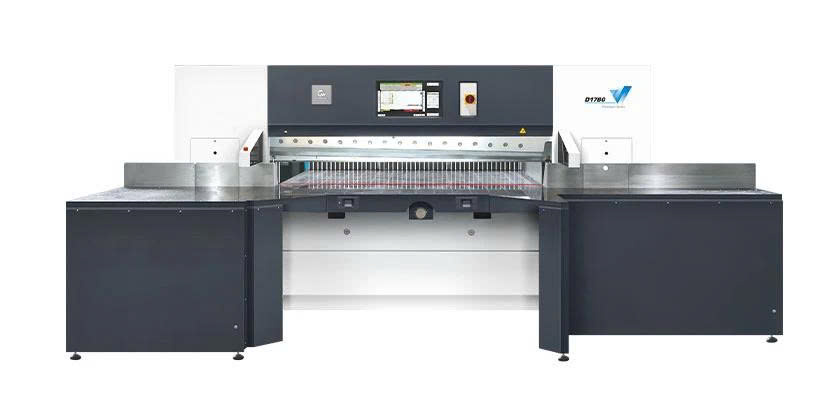

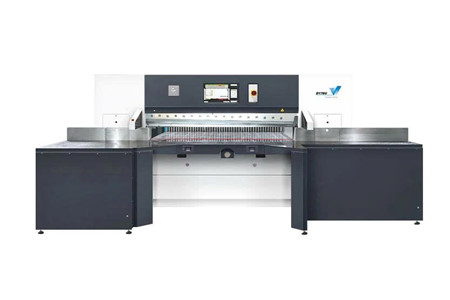

Máy cắt giấy tuabin kép D176G

MÁY CẮT GIẤY TUABIN KÉP D176G – KHỔ CẮT 1760MM, TỐC ĐỘ NẠP 48M/PHÚT, ĐỘ CHÍNH XÁC ±0,1MM

D176G là dòng máy cắt giấy khổ lớn được thiết kế hướng đến yêu cầu sản xuất chuyên nghiệp, nơi cần kết hợp giữa độ chính xác cao, tốc độ cấp giấy nhanh, khả năng xử lý vật liệu dày và điều khiển thông minh.

Máy nổi bật với hệ thống truyền động bánh răng trục vít kép, động cơ servo Yaskawa cho cơ cấu cấp giấy, hệ thống thủy lực kép, vít me bi và ray dẫn hướng chính xác, cùng màn hình điều khiển công nghiệp 22 inch. Thiết kế này tạo nên một nền tảng vận hành ổn định cho các nhu cầu cắt giấy, bìa cứng và những vật liệu có độ dày lớn.

Đặc biệt, D176G được phát triển với khả năng tăng không gian cấp liệu và độ dày xếp chồng, giúp doanh nghiệp thuận tiện hơn khi xử lý các chồng giấy lớn, bìa cứng dày và vật liệu đặc biệt, đồng thời giảm bớt những khó khăn thường gặp trong quá trình cấp liệu.

HỆ THỐNG ĐIỀU KHIỂN THÔNG MINH – TRỰC QUAN, DỄ VẬN HÀNH

🖥️ Màn hình cảm ứng công nghiệp 22 inch: D176G được trang bị màn hình cảm ứng công nghiệp 22 inch kết hợp hệ thống nhúng tự phát triển, mang đến giao diện điều khiển trực quan và thuận tiện cho người vận hành.

🔍 Tự chẩn đoán lỗi bằng hình ảnh và văn bản: Hệ thống tích hợp chức năng tự chẩn đoán, giúp hiển thị thông tin trạng thái và các lỗi liên quan bằng hình ảnh, văn bản, hỗ trợ người vận hành nhanh chóng xác định tình trạng thiết bị.

⚙️ Hệ điều hành có quyền sở hữu trí tuệ độc lập: Theo thông tin sản phẩm, hệ điều hành được phát triển với quyền sở hữu trí tuệ độc lập và đã được chứng nhận theo mô tả của nhà sản xuất.

🔗 Giao diện dữ liệu mở: Máy có giao diện dữ liệu mở, cho phép kết nối với hệ thống MES hoặc ERP của người dùng, hỗ trợ quản lý dữ liệu và tích hợp vào quy trình sản xuất hiện có.

📐 Tự động điều chỉnh áp lực: Áp lực được tự động điều chỉnh theo kích thước giấy, giúp giảm thao tác điều chỉnh thủ công và hỗ trợ quá trình xử lý vật liệu ổn định hơn.

GIAO DIỆN VẬN HÀNH THÂN THIỆN – THAO TÁC NHANH, DỄ LÀM QUEN

🎛️ Màn hình cảm ứng 21,5 inch độ phân giải cao: Bộ phận dập nóng sử dụng màn hình cảm ứng độ phân giải cao 21,5 inch, cho phép người vận hành thực hiện các cài đặt và chức năng trực tiếp bằng thao tác chạm.

👆 Giao diện đơn giản, trực quan: Hệ thống vận hành được phát triển dựa trên đặc điểm sử dụng của thiết bị, tập trung vào sự đơn giản và thuận tiện trong thao tác.

📊 Theo dõi quá trình vận hành: Màn hình lớn giúp hiển thị thông tin rõ ràng, hỗ trợ người vận hành theo dõi các thông số và trạng thái máy trong quá trình sản xuất.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT KÉP – ỔN ĐỊNH KHI CẮT

⚙️ Truyền động trục vít kép độ chính xác cao: D176G sử dụng hệ thống truyền động bánh răng trục vít kép kết hợp với hệ thống định vị bàn dao điều khiển bằng cam điện tử.

🎯 Định vị bàn dao chính xác: Cấu trúc này giúp quá trình định vị dao hoạt động ổn định và mượt mà, đồng thời hạn chế mài mòn cơ học so với các cấu trúc cam cơ khí thông thường.

🛡️ Khả năng chịu lực hai chiều: Thiết kế bánh răng trục vít kép hỗ trợ khả năng chịu tải theo hai chiều, giúp hạn chế hiện tượng lệch dao khi xử lý các loại giấy cứng và vật liệu dày.

🚀 Tốc độ cắt cao: Theo phần mô tả sản phẩm, cấu trúc truyền động cho phép tần số cắt đạt 45 lần/phút, trong khi bảng thông số kỹ thuật của model ghi 46 lần/phút.

NÂNG CAO KHẢ NĂNG XỬ LÝ VẬT LIỆU DÀY – MỞ RỘNG PHẠM VI SẢN XUẤT

📦 Tăng độ dày xếp chồng: Thiết kế D176G được tối ưu để tăng khả năng xếp chồng khi cắt và mở rộng không gian cấp liệu.

📚 Xử lý bìa cứng và vật liệu dày: Máy phù hợp với nhu cầu gia công các loại bìa cứng dày, giấy bìa cứng và những vật liệu có độ dày đặc biệt.

⚡ Giảm khó khăn khi cấp liệu: Không gian cấp liệu được cải thiện giúp hạn chế các vấn đề liên quan đến việc đưa vật liệu dày vào khu vực cắt.

📈 Hỗ trợ nâng cao năng lực sản xuất: Khi xử lý vật liệu dày, thiết kế này giúp giảm số lần thao tác và giảm độ khó trong quá trình vận hành, từ đó hỗ trợ nâng cao hiệu quả sản xuất.

🔧 Duy trì hệ thống cốt lõi: Theo thông tin sản phẩm, hệ thống truyền động, hệ thống cắt thủy lực và hệ thống định vị chính xác điều khiển bằng chương trình vẫn được duy trì, hướng đến độ chính xác, độ bền và độ ổn định trong quá trình vận hành.

ĐỘNG CƠ SERVO YASKAWA – CẤP GIẤY NHANH, ĐỊNH VỊ CHÍNH XÁC

🎯 Servo Yaskawa Nhật Bản: Động cơ cấp giấy sử dụng servo Yaskawa, hỗ trợ độ chính xác cao và khả năng định vị nhanh.

🚀 Tốc độ cấp giấy tối đa 48m/phút: D176G có tốc độ nạp giấy tối đa 48m/phút, phù hợp với yêu cầu sản xuất cần xử lý liên tục.

📏 Ray dẫn hướng tuyến tính và vít me bi: Cơ cấu cấp giấy dạng khung sử dụng ray dẫn hướng tuyến tính kết hợp vít me bi độ chính xác cao, giúp duy trì chuyển động ổn định và hỗ trợ độ chính xác cấp giấy.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, VẬN HÀNH ỔN ĐỊNH

💪 Truyền động thủy lực kép: Hệ thống thủy lực kép tạo lực cắt mạnh, kiểm soát áp suất ổn định và hỗ trợ vận hành tin cậy.

⚙️ Thiết kế thủy lực tích hợp: Hệ thống được thiết kế để duy trì chuyển động trơn tru và chính xác, đồng thời giảm ứng suất cơ học lên các bộ phận quan trọng.

📐 Tăng áp nhanh: Phần thủy lực sử dụng hệ thống tăng áp nhanh, kết hợp van tỷ lệ để điều chỉnh áp suất vô cấp theo mô tả sản phẩm.

🛡️ Điều khiển áp suất: Hệ thống hỗ trợ điều chỉnh áp suất thông qua giao diện điều khiển, giúp người vận hành thuận tiện hơn khi thiết lập máy.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY DỄ DÀNG

🟢 Bóng khí tích hợp: Bàn làm việc được trang bị các quả cầu khí giúp giảm đáng kể ma sát giữa chồng giấy và bề mặt bàn.

📦 Hỗ trợ chồng giấy nặng: Người vận hành có thể dịch chuyển những chồng giấy lớn và nặng thuận tiện hơn, giảm lực cần thiết trong quá trình căn chỉnh.

🎯 Tăng độ chính xác định vị: Ma sát thấp giúp việc điều chỉnh vị trí vật liệu trước khi cắt thuận tiện hơn.

👨‍🔧 Giảm mệt mỏi khi vận hành: Thiết kế bàn khí hỗ trợ giảm sức lực thao tác, góp phần cải thiện hiệu quả làm việc tổng thể.

BÀN KHÍ MẠ CROM CHÍNH XÁC – BỀN BỈ VÀ GIẢM MA SÁT

✨ Bề mặt mạ crom: Bệ làm việc và bàn phụ được trang bị bề mặt mạ crom, giúp tăng khả năng chống ăn mòn và hỗ trợ duy trì độ bền trong quá trình sử dụng.

🪶 Bề mặt nhẵn, chống mài mòn: Bề mặt bàn giúp giảm ma sát khi di chuyển vật liệu, đồng thời tạo điều kiện thuận lợi cho quá trình định vị.

🔧 Giảm thời gian bảo trì: Theo thông tin sản phẩm, bề mặt mạ crom giúp giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ của bàn làm việc.

💨 Cấu trúc thổi khí: Bàn làm việc được trang bị cấu trúc thổi khí, hỗ trợ quá trình đẩy và cấp giấy thuận tiện hơn.

HỆ THỐNG VÍT ME BI VÀ RAY DẪN HƯỚNG – ĐỊNH VỊ CHÍNH XÁC

🎯 Vít me bi tốc độ cao: Hệ thống vít me bi và ray dẫn hướng chịu tải nặng giúp cơ cấu cấp giấy hoạt động ổn định.

📏 Bề mặt lắp ray gia công chính xác: Thiết kế giúp duy trì độ cứng vững và khả năng định vị trong quá trình vận hành.

🚀 Chuyển động tốc độ cao: Hệ thống hỗ trợ cấp liệu nhanh, phù hợp với tốc độ nạp giấy tối đa 48m/phút của máy.

🔬 Định vị chính xác: Thiết kế hướng đến khả năng định vị ở mức micromet, đáp ứng yêu cầu gia công cần độ chính xác cao.

📦 Phù hợp vật liệu nặng: Độ cứng vững và khả năng chịu tải của hệ thống giúp máy thích hợp với vật liệu dày, tải trọng lớn và hành trình dài.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN HAI KÊNH

⚡ Điều khiển điện do nhà sản xuất phát triển: D176G sử dụng hệ thống điều khiển điện do công ty phát triển, hướng đến khả năng giám sát và kiểm soát thiết bị hiệu quả.

🛡️ Kiến trúc an toàn hai kênh: Các chức năng an toàn quan trọng sử dụng kiến trúc an toàn hai kênh để giám sát trạng thái hoạt động theo thời gian thực và phản hồi nhanh khi phát hiện bất thường.

🔧 Thiết kế mô-đun: Hệ thống điện dạng mô-đun giúp thuận tiện cho việc chẩn đoán lỗi và bảo trì.

⏱️ Hỗ trợ giảm thời gian dừng máy: Khả năng chẩn đoán và xử lý lỗi thuận tiện góp phần duy trì hoạt động sản xuất ổn định.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy đúc nguyên khối: Khung được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng khối liền mạch.

📐 Độ cứng vững cao: Cấu trúc chắc chắn giúp duy trì sự ổn định hình học trong quá trình vận hành.

🔇 Giảm rung động: Khung máy có khả năng hạn chế rung động, hỗ trợ độ chính xác khi cắt và độ ổn định trong điều kiện sản xuất liên tục.

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – ỔN ĐỊNH KHI CẮT NẶNG

🔩 Thanh truyền cường độ cao: Cụm thanh truyền được thiết kế cho các điều kiện cắt nặng, hỗ trợ truyền tải công suất ổn định trong toàn bộ chu trình.

🛡️ Bảo vệ quá tải: Cơ chế bảo vệ quá tải giúp hạn chế nguy cơ hư hỏng các bộ phận cắt quan trọng khi xuất hiện va đập hoặc tải trọng bất thường.

⚙️ Tăng độ tin cậy: Thiết kế này góp phần nâng cao độ ổn định của hệ thống và hỗ trợ giảm yêu cầu bảo trì.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🚨 Màn chắn ánh sáng đa tia: Hệ thống liên tục giám sát khu vực cắt nhằm tạo thêm lớp bảo vệ trong quá trình vận hành.

⚡ Phản hồi nhanh: Khi phát hiện sự xâm nhập vào vùng bảo vệ, hệ thống được thiết kế để lập tức dừng chuyển động của máy.

👷 Cấu trúc bảo vệ lưỡi dao: Máy còn được trang bị cấu trúc bảo vệ lưỡi dao tích hợp và 10 bộ lưới chắn sáng, hỗ trợ tăng cường an toàn cho người vận hành.

BẢO VỆ PHÍA SAU DAO – HẠN CHẾ RỦI RO DO VẬN HÀNH SAI

🔒 Cơ cấu bảo vệ phía sau dao: D176G được trang bị cấu trúc bảo vệ phía sau dao được thiết kế riêng, giúp hạn chế nguy cơ hư hỏng máy do thao tác không đúng.

🛡️ Tăng cường an toàn thiết bị: Cấu trúc này bổ sung thêm một lớp bảo vệ trong quá trình vận hành và bảo trì máy.

LINH KIỆN ĐIỆN CHẤT LƯỢNG CAO – NỀN TẢNG ĐIỀU KHIỂN ỔN ĐỊNH

⚡ Linh kiện điều khiển nhập khẩu: Các bộ phận điều khiển điện áp thấp chính sử dụng các thiết bị điện nhập khẩu như OMRON, IDEC, Schneider, EATON theo thông tin sản phẩm.

🔌 Nguồn Mean Well: Bộ nguồn chuyển mạch Mean Well được sử dụng cho phần điều khiển máy tính, giúp duy trì nguồn điện ổn định cho hệ thống điều khiển.

💻 Máy tính công nghiệp Đài Loan: Hệ thống điều khiển sử dụng máy tính công nghiệp, hỗ trợ giao tiếp đa máy và quản lý máy tính từ xa theo mô tả sản phẩm.

🖥️ Màn hình LCD AU: Màn hình sử dụng sản phẩm từ nhà sản xuất LCD AU của Đài Loan theo thông tin sản phẩm.

KẾT CẤU KHUNG GIÀN VÀ KHUNG TÁCH RỜI – THUẬN TIỆN LẮP ĐẶT, BẢO TRÌ

🏗️ Kết cấu khung giàn: Toàn bộ máy sử dụng kết cấu khung giàn, tạo nền tảng chắc chắn và thuận tiện cho việc lắp đặt, điều chỉnh.

🔧 Khung tách rời: Cấu trúc khung tách rời hỗ trợ công tác bảo trì và được thiết kế nhằm cải thiện độ chính xác cắt của máy theo thông tin sản phẩm.

🛠️ Xử lý rung động lão hóa: Các bộ phận lớn của máy được xử lý bằng phương pháp rung động lão hóa theo mô tả sản phẩm, nhằm tăng tính ổn định của kết cấu trong quá trình sử dụng lâu dài.

CẤP DAO KIỂU MÓC – THAY DAO THUẬN TIỆN

🔪 Cấu trúc nạp dao kiểu móc: Thiết kế kiểu móc giúp quá trình thay dao đơn giản và thuận tiện hơn.

⚙️ Hỗ trợ thao tác bảo trì: Cấu trúc này giúp người vận hành dễ tiếp cận khu vực dao khi cần thực hiện công việc thay thế hoặc bảo dưỡng.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ HIỆU SUẤT CƠ KHÍ

🛢️ Bôi trơn tập trung: Hệ thống bôi trơn tự động cung cấp lượng chất bôi trơn chính xác cho các bộ phận quan trọng theo chu kỳ được lập trình.

⚙️ Giảm mài mòn: Duy trì điều kiện bôi trơn phù hợp giúp hạn chế ma sát và mài mòn trong quá trình máy hoạt động.

⏳ Hỗ trợ tuổi thọ thiết bị: Hệ thống bôi trơn giúp duy trì điều kiện làm việc ổn định cho các bộ phận cơ khí quan trọng.

CIP4 TIÊU CHUẨN – SẴN SÀNG CHO QUY TRÌNH SẢN XUẤT SỐ

🔗 CIP4 là cấu hình tiêu chuẩn: Theo bảng cấu hình, D176G được trang bị CIP4 – Tiêu chuẩn.

📄 Hỗ trợ PDF, JDF+JPG: Theo thông tin sản phẩm, chức năng lập trình CIP4 tương thích với các định dạng PDF, JDF+JPG.

💻 Tăng mức độ kết nối: Kết hợp cùng giao diện dữ liệu mở và khả năng kết nối MES/ERP, hệ thống hướng đến việc nâng cao khả năng quản lý và tích hợp dữ liệu trong môi trường sản xuất.

THÔNG SỐ CÀI ĐẶT

Hạng mục	Thông số
Loại	1760 (Tuabin kép)
Chiều dài máy	3870mm
Chiều rộng máy	3760mm
Chiều cao máy	1730mm
Chiều dài đế máy	3000mm
Chiều rộng nền móng máy	3300mm
Độ dày nền máy	250mm
Máy có chiều rộng bằng một nửa.	1540mm
Trọng lượng tịnh	6,45Tấn
Tổng trọng lượng	6,45Tấn
Kích thước đóng gói	370016002300mm

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	D176G
Chiều dài cắt tối đa	2000mm
Chiều rộng cắt tối đa	1760mm
Chiều cao cắt tối đa	165mm
Độ cắt tối thiểu (không dùng kẹp giả)	35mm
Cắt tối thiểu (với kẹp giả)	120mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	2620mm
Chiều dài bàn phụ (tùy chọn)	750mm
Chiều rộng bàn phụ (tùy chọn)	1000mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	70KN
Áp suất kẹp (phút)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1995mm
Chiều dài tối đa có thể mài	60mm
Tốc độ cắt	46 lần/phút
Tốc độ nạp giấy (tối đa)	48m/phút
Nguồn điện chính	7,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	4mm²
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Cấu hình
Loại	D176G
Tốc độ nạp giấy tối đa	48 m/phút
CIP4	Tiêu chuẩn
Hệ thống bôi trơn tự động	Tiêu chuẩn
Cơ chế an toàn phía sau dao	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Tiêu chuẩn
Chiều cao cắt	165 mm
Cấu trúc khung máy	Loại tách rời
Máy tính điều khiển	22 inch
Chức năng thu gom rác thải (bệ chính di động)	Không bắt buộc

D176G – GIẢI PHÁP CẮT KHỔ LỚN CHO DÂY CHUYỀN SẢN XUẤT CHUYÊN NGHIỆP

D176G kết hợp khổ cắt tối đa 1760mm, chiều cao cắt 165mm, tốc độ nạp giấy lên đến 48m/phút và độ chính xác cắt ±0,1mm, hướng đến những doanh nghiệp cần xử lý khối lượng vật liệu lớn với yêu cầu cao về độ ổn định và khả năng tự động hóa.

⚙️ Truyền động bánh răng trục vít kép hỗ trợ chuyển động cắt ổn định và chính xác.

🚀 Servo Yaskawa Nhật Bản hỗ trợ cấp giấy nhanh và định vị chính xác.

💻 Màn hình cảm ứng thông minh 22 inch giúp thao tác trực quan và theo dõi thiết bị thuận tiện.

🔗 Giao diện dữ liệu mở và CIP4 tiêu chuẩn hỗ trợ khả năng kết nối và quản lý quy trình sản xuất.

📦 Không gian cấp liệu được nâng cao giúp xử lý bìa cứng và vật liệu dày thuận tiện hơn.

💪 Hệ thống thủy lực kép tạo lực cắt mạnh và duy trì áp suất ổn định.

🛡️ Hệ thống bảo vệ đa lớp kết hợp màn chắn ánh sáng, bảo vệ lưỡi dao và cơ cấu bảo vệ phía sau dao.

📞 Liên hệ ngay để được tư vấn chi tiết cấu hình D176G và lựa chọn giải pháp phù hợp với khổ giấy, vật liệu và sản lượng thực tế của doanh nghiệp.
