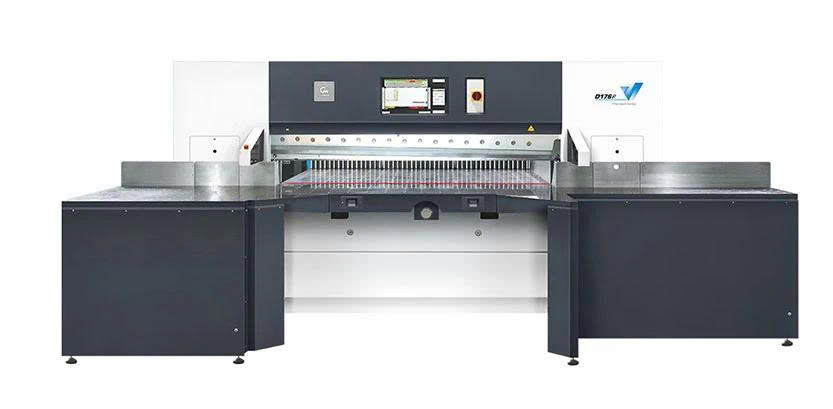

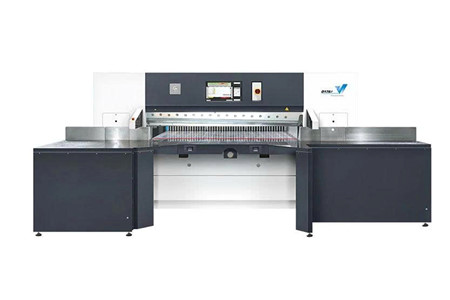

Máy cắt giấy với bánh răng trục vít kép D176P

MÁY CẮT GIẤY VỚI BÁNH RĂNG TRỤC VÍT KÉP D176P – KHỔ CẮT 1760MM, ĐỘ CHÍNH XÁC ±0,1MM

D176P là dòng máy cắt giấy khổ lớn được phát triển theo định hướng tự động hóa, độ chính xác cao và khả năng xử lý các vật liệu có độ dày lớn. Máy kết hợp hệ thống truyền động bánh răng trục vít kép, điều khiển cam điện tử, truyền động thủy lực kép, màn hình cảm ứng thông minh và hệ thống định vị chính xác, tạo nên một giải pháp phù hợp cho các yêu cầu gia công giấy, bìa cứng và vật liệu dày trong môi trường sản xuất chuyên nghiệp.

Đặc biệt, thiết kế của D176P tập trung vào khả năng tăng không gian cấp liệu và độ dày xếp chồng, giúp doanh nghiệp xử lý những chồng giấy lớn, bìa cứng dày và các vật liệu có tải trọng cao thuận tiện hơn, đồng thời duy trì độ ổn định trong quá trình cắt.

HỆ THỐNG ĐIỀU KHIỂN THÔNG MINH – QUẢN LÝ DỄ DÀNG, VẬN HÀNH CHÍNH XÁC

💻 Hệ điều hành có quyền sở hữu trí tuệ độc lập: Hệ điều hành của máy được phát triển với quyền sở hữu trí tuệ độc lập theo thông tin sản phẩm, tạo nền tảng cho việc điều khiển và quản lý thiết bị một cách chủ động.

🔗 Giao diện dữ liệu mở: D176P hỗ trợ giao diện dữ liệu mở, cho phép kết nối với hệ thống MES hoặc ERP phía khách hàng, thuận tiện cho việc quản lý sản xuất, trao đổi dữ liệu và tích hợp vào quy trình vận hành của nhà máy.

📐 Điều chỉnh áp suất tự động: Áp suất được điều chỉnh tự động theo kích thước giấy, giúp quá trình xử lý vật liệu ổn định hơn và hạn chế thao tác điều chỉnh thủ công.

🖥️ Màn hình cảm ứng công nghiệp 22 inch: Hệ thống điều khiển sử dụng màn hình cảm ứng công nghiệp kết hợp hệ thống nhúng tự phát triển. Giao diện được thiết kế theo hướng trực quan, dễ thao tác, đồng thời tích hợp chức năng tự chẩn đoán lỗi bằng hình ảnh và văn bản.

🔍 Tự chẩn đoán và giám sát trạng thái: Người vận hành có thể theo dõi tình trạng thiết bị trên giao diện điều khiển, hỗ trợ phát hiện và xử lý các bất thường nhanh hơn, từ đó giảm thời gian dừng máy và duy trì hiệu suất sản xuất ổn định.

HỆ THỐNG TRUYỀN ĐỘNG BÁNH RĂNG TRỤC VÍT KÉP – ỔN ĐỊNH KHI CẮT VẬT LIỆU DÀY

⚙️ Bánh răng trục vít kép độ chính xác cao: D176P sử dụng hệ thống truyền động bánh răng trục vít kép kết hợp hệ thống định vị bàn dao điều khiển bằng cam điện tử.

🎯 Định vị bàn dao chính xác: So với cấu trúc cam cơ khí thông thường, hệ thống giúp quá trình định vị hoạt động ổn định và mượt mà hơn, đồng thời giảm mài mòn cơ học trong quá trình vận hành.

🛡️ Khả năng chịu lực hai chiều: Cấu trúc bánh răng trục vít kép được thiết kế để chịu tải theo hai chiều, hỗ trợ hạn chế hiện tượng lệch dao khi cắt các loại giấy cứng hoặc vật liệu có độ dày lớn.

🚀 Tốc độ cắt cao: Theo mô tả sản phẩm, hệ thống có thể đạt tốc độ cắt tối đa 45 nhát cắt/phút, đáp ứng nhu cầu gia công liên tục và nâng cao hiệu quả sản xuất.

NÂNG CAO KHẢ NĂNG XỬ LÝ VẬT LIỆU DÀY – TĂNG KHÔNG GIAN CẤP LIỆU

📦 Tăng độ dày xếp chồng: Thiết kế được tối ưu để tăng khả năng xếp chồng khi cắt, đồng thời mở rộng không gian cấp liệu của thiết bị.

📚 Xử lý chồng giấy lớn: Máy có thể đáp ứng nhu cầu gia công bìa cứng dày, các chồng giấy bìa cứng và những vật liệu dày đặc biệt, giúp mở rộng phạm vi đơn hàng có thể xử lý.

⚡ Giảm khó khăn khi cấp liệu: Không gian cấp liệu được nâng cao giúp giảm những hạn chế thường gặp khi đưa vật liệu dày vào vùng cắt, đồng thời hỗ trợ quá trình xử lý thuận tiện hơn.

🏭 Duy trì hiệu suất vận hành: Theo thông tin sản phẩm, hệ thống truyền động, hệ thống cắt thủy lực và hệ thống định vị chính xác điều khiển bằng chương trình vẫn được duy trì, hướng tới sự ổn định về độ chính xác, độ bền và vận hành.

📈 Hỗ trợ nâng cao năng lực sản xuất: Khi xử lý vật liệu dày, thiết kế này giúp giảm số lần thao tác và giảm độ khó trong quá trình cấp liệu, từ đó hỗ trợ nâng cao hiệu quả gia công.

HỆ THỐNG TRUYỀN ĐỘNG THỦY LỰC KÉP – LỰC CẮT MẠNH, ÁP SUẤT ỔN ĐỊNH

💪 Truyền động thủy lực kép: D176P sử dụng hệ thống truyền động thủy lực kép nhằm tạo lực cắt mạnh, kiểm soát áp suất ổn định và duy trì độ tin cậy trong quá trình vận hành.

🔧 Thiết kế thủy lực tích hợp: Hệ thống được thiết kế để đảm bảo chuyển động trơn tru và chính xác, đồng thời giảm ứng suất cơ học tác động lên các bộ phận quan trọng.

⚙️ Tối ưu mạch thủy lực: Mạch thủy lực được tối ưu nhằm nâng cao hiệu quả làm việc, giảm yêu cầu bảo trì và hỗ trợ kéo dài tuổi thọ các bộ phận của máy.

BÀN LÀM VIỆC TÍCH HỢP BÓNG KHÍ – DI CHUYỂN CHỒNG GIẤY NHẸ NHÀNG

🟢 Bóng khí tích hợp: Bàn làm việc được tích hợp các quả cầu khí giúp giảm đáng kể ma sát giữa chồng giấy và bề mặt bàn.

📦 Hỗ trợ vật liệu nặng: Khi xử lý những chồng giấy có trọng lượng lớn, người vận hành có thể di chuyển vật liệu thuận tiện hơn với lực tác động thấp hơn.

🎯 Tăng độ chính xác định vị: Bề mặt bàn có độ ma sát thấp hỗ trợ quá trình điều chỉnh vị trí chồng giấy trước khi cắt, góp phần nâng cao độ chính xác.

👨‍🔧 Giảm áp lực thao tác: Thiết kế bóng khí giúp giảm sức lực cần thiết khi dịch chuyển vật liệu, từ đó cải thiện điều kiện làm việc và hiệu quả vận hành.

HỆ THỐNG ĐIỀU KHIỂN ĐIỆN THÔNG MINH – AN TOÀN HAI KÊNH

⚡ Điều khiển điện thông minh: D176P sử dụng hệ thống điều khiển điện do nhà sản xuất phát triển, tập trung vào khả năng giám sát và điều khiển thiết bị trong thời gian thực.

🛡️ Kiến trúc an toàn hai kênh: Các chức năng an toàn quan trọng sử dụng kiến trúc an toàn hai kênh, giúp giám sát trạng thái hoạt động và phản hồi nhanh khi phát hiện điều kiện bất thường.

🔧 Thiết kế mô-đun: Hệ thống điện dạng mô-đun giúp thuận tiện hơn cho việc chẩn đoán lỗi, kiểm tra và bảo trì.

⏱️ Giảm thời gian dừng máy: Khả năng phát hiện và xử lý lỗi thuận tiện hơn góp phần hạn chế thời gian ngừng thiết bị trong quá trình sản xuất.

CẤU TRÚC KHUNG ĐÚC NGUYÊN KHỐI – ĐỘ CỨNG VỮNG CAO

🏗️ Khung máy liền khối: Khung máy được chế tạo từ vật liệu đúc khuôn cát nhựa cường độ cao và thiết kế dạng nguyên khối, tạo nền tảng chắc chắn cho toàn bộ hệ thống cắt.

📐 Ổn định kích thước: Cấu trúc khung có độ cứng vững cao giúp duy trì sự ổn định trong quá trình vận hành và hỗ trợ độ chính xác khi cắt.

🔇 Hạn chế rung động: Thiết kế chắc chắn giúp giảm rung động trong quá trình làm việc, đặc biệt khi máy vận hành với vật liệu dày hoặc tải trọng lớn.

HỆ THỐNG VÍT ME BI VÀ RAY DẪN HƯỚNG CHÍNH XÁC

🎯 Vít me bi tốc độ cao: D176P được trang bị vít me bi kết hợp ray dẫn hướng chịu tải nặng, hỗ trợ chuyển động ổn định và khả năng định vị chính xác.

📏 Định vị chính xác: Bề mặt lắp ray được gia công chính xác nhằm duy trì độ cứng vững và độ chính xác trong quá trình cấp liệu.

🚀 Cấp liệu nhanh: Hệ thống hỗ trợ chuyển động tốc độ cao, đáp ứng yêu cầu cấp liệu nhanh và gia công hiệu quả.

🔬 Định vị ở mức micromet: Thiết kế hướng đến khả năng định vị chính xác ở mức micromet, phù hợp với các yêu cầu gia công cần độ chính xác cao.

📦 Phù hợp vật liệu dày: Độ cứng vững cao và khả năng chịu tải giúp hệ thống thích hợp với vật liệu dày, tải trọng lớn và hành trình dài.

BÀN KHÍ MẠ CROM CHÍNH XÁC – BỀ MẶT BỀN, GIẢM MA SÁT

✨ Bề mặt mạ crom: Bàn bơm hơi và bàn phụ được trang bị bề mặt mạ crom chính xác, có khả năng chống ăn mòn và duy trì độ bền trong quá trình sử dụng.

🪶 Giảm ma sát: Bề mặt nhẵn, chống mài mòn giúp giảm ma sát khi xử lý vật liệu, hỗ trợ người vận hành di chuyển và căn chỉnh chồng giấy.

🎯 Hỗ trợ độ chính xác: Bề mặt bàn ổn định giúp quá trình định vị vật liệu trước khi cắt chính xác và thuận tiện hơn.

BỘ THANH TRUYỀN BẢO VỆ QUÁ TẢI – TĂNG ĐỘ TIN CẬY

🔩 Thanh truyền cường độ cao: Cụm thanh truyền được thiết kế cho điều kiện cắt nặng, giúp truyền tải công suất ổn định trong toàn bộ chu trình cắt.

🛡️ Cơ chế bảo vệ quá tải: Khi xảy ra tải trọng hoặc va đập bất thường, cơ chế bảo vệ giúp hạn chế nguy cơ ảnh hưởng đến các bộ phận cắt quan trọng.

🔧 Hỗ trợ giảm bảo trì: Thiết kế bảo vệ góp phần nâng cao độ tin cậy của thiết bị và hạn chế những tác động không mong muốn lên hệ thống cơ khí.

MÀN CHẮN ÁNH SÁNG AN TOÀN – BẢO VỆ NGƯỜI VẬN HÀNH

🚨 Màn chắn ánh sáng đa tia: Khu vực cắt được giám sát liên tục bằng hệ thống màn chắn ánh sáng an toàn đa tia.

⚡ Phản hồi nhanh: Khi phát hiện sự xâm nhập vào khu vực được bảo vệ, hệ thống có khả năng kích hoạt dừng chuyển động của máy theo thiết kế an toàn.

👷 Tăng cường an toàn vận hành: Giải pháp này giúp tạo thêm lớp bảo vệ cho người vận hành trong môi trường sản xuất công nghiệp.

BÔI TRƠN TỰ ĐỘNG – DUY TRÌ VẬN HÀNH ỔN ĐỊNH

🛢️ Bôi trơn tập trung: Hệ thống bôi trơn tự động cung cấp lượng chất bôi trơn theo chu kỳ được lập trình đến các bộ phận quan trọng.

⚙️ Giảm mài mòn: Duy trì điều kiện bôi trơn phù hợp giúp hạn chế ma sát và mài mòn trong quá trình máy hoạt động.

🔧 Giảm yêu cầu bảo trì: Việc tự động hóa quá trình bôi trơn giúp giảm thao tác thủ công và hỗ trợ duy trì hiệu suất ổn định.

⏳ Hỗ trợ tuổi thọ linh kiện: Các bộ phận cơ khí quan trọng được duy trì điều kiện làm việc phù hợp, góp phần nâng cao độ tin cậy trong thời gian dài.

THÔNG SỐ KỸ THUẬT

Hạng mục	Thông số
Loại	D176P
Chiều dài cắt tối đa	2000mm
Chiều rộng cắt tối đa	1760mm
Chiều cao cắt tối đa	165mm
Cắt tối thiểu (không có tấm kẹp)	35mm
Độ cắt tối thiểu (với tấm kẹp)	120mm
Chiều dài bàn phía trước đường cắt	750mm
Chiều dài bàn phía sau đường cắt	2620mm
Chiều dài bàn phụ (tùy chọn)	750mm
Chiều rộng bảng phụ (tùy chọn)	1000mm
Chiều cao của bàn so với mặt sàn	900mm
Áp suất kẹp (tối đa)	70KN
Áp lực kẹp (tối thiểu)	1,5KN
Thông số kỹ thuật lưỡi dao	13,7×160×1995mm
Chiều dài tối đa của lưỡi dao có thể mài được	60mm
Tốc độ cắt	46 lần/phút
Tốc độ nạp giấy (tối đa)	30m/phút
Nguồn điện chính	7,5kW
Điện áp nguồn	380V±5%, 50HZ±1%
Độ dày dây	4mm²
Trọng lượng tịnh	6,45Tấn
Tổng trọng lượng	6,45Tấn
Độ chính xác khi cắt	±0,1mm

THÔNG SỐ CẤU HÌNH

Hạng mục	Cấu hình
Loại	D176P
Tốc độ nạp giấy tối đa	30 m/phút
CIP4	Không có
Hệ thống bôi trơn tự động	Tiêu chuẩn
Cơ chế an toàn phía sau dao	Tiêu chuẩn
Lưỡi dao	Lưỡi dao thép sắc bén nhập khẩu
Điều chỉnh áp lực vô cấp cho kẹp giấy	Tiêu chuẩn
Cơ chế truyền động bánh răng trục vít kép	Tiêu chuẩn
Chiều cao cắt	165 mm
Cấu trúc khung máy	Tích hợp
Máy tính điều khiển	15 inch
Chức năng thu gom rác thải (bệ chính di động)	Không có

D176P – GIẢI PHÁP CẮT KHỔ LỚN CHO VẬT LIỆU DÀY VÀ SẢN XUẤT CƯỜNG ĐỘ CAO

Với khổ cắt tối đa 1760mm, chiều cao cắt tối đa 165mm, áp suất kẹp lên tới 70KN và độ chính xác cắt ±0,1mm, D176P hướng đến những dây chuyền cần xử lý chồng giấy lớn, bìa cứng và vật liệu có độ dày cao.

⚙️ Hệ thống bánh răng trục vít kép giúp duy trì chuyển động cắt ổn định.

💻 Màn hình cảm ứng thông minh hỗ trợ thao tác trực quan và giám sát thiết bị.

📦 Thiết kế tăng không gian cấp liệu giúp xử lý vật liệu dày thuận tiện hơn.

💪 Truyền động thủy lực kép tạo lực cắt mạnh và kiểm soát áp suất ổn định.

🎯 Vít me bi, ray dẫn hướng và hệ thống định vị chính xác hỗ trợ khả năng cấp liệu và định vị hiệu quả.

🛡️ Hệ thống an toàn đa lớp giúp tăng cường bảo vệ người vận hành và thiết bị.

📞 Nếu doanh nghiệp đang tìm kiếm một dòng máy cắt giấy khổ lớn, độ chính xác cao và có khả năng xử lý vật liệu dày, hãy liên hệ ngay để được tư vấn cấu hình D176P phù hợp với nhu cầu sản xuất thực tế.
