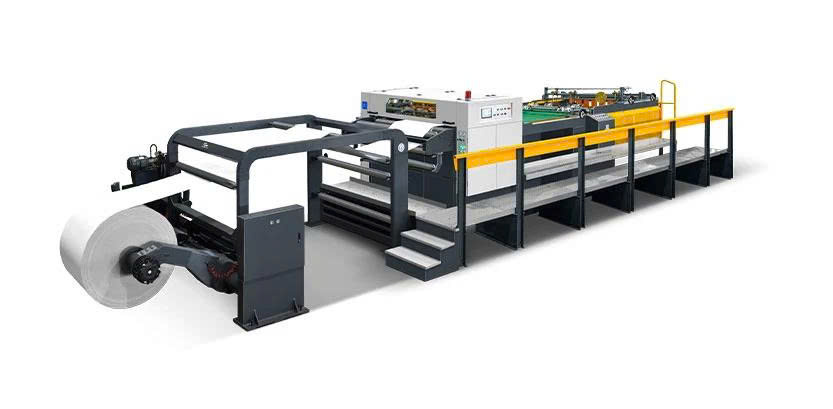

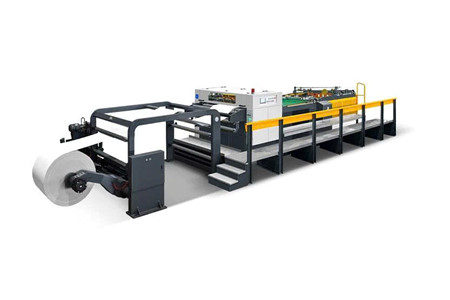

Máy cắt giấy độ chính xác cao với hệ thống điều khiển servo S-140

MÁY CẮT GIẤY S140 – BỨT PHÁ ĐỘ CHÍNH XÁC, TỐI ƯU NĂNG SUẤT, CHINH PHỤC MỌI YÊU CẦU GIA CÔNG GIẤY

Nếu doanh nghiệp của bạn đang tìm kiếm một chiếc máy cắt giấy không chỉ “cắt được”, mà còn phải CẮT NHANH – CẮT CHÍNH XÁC – VẬN HÀNH ỔN ĐỊNH – DỄ KIỂM SOÁT, S140 chính là dòng máy được thiết kế cho những yêu cầu đó.

S140 là máy cắt giấy độ chính xác cao sử dụng công nghệ điều khiển servo kết hợp PLC, được phát triển dành cho môi trường sản xuất công nghiệp có yêu cầu cao về năng suất và chất lượng thành phẩm.

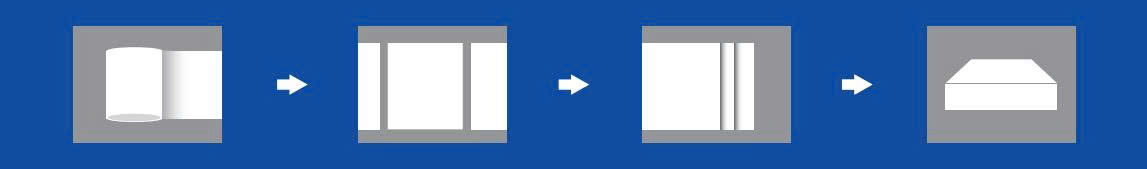

Từ khâu xả cuộn, kiểm soát lực căng, xẻ rãnh, cắt, vận chuyển đến chồng giấy, toàn bộ quy trình được thiết kế đồng bộ nhằm giảm sai lệch, duy trì độ ổn định và nâng cao hiệu quả vận hành.

Với khả năng xử lý vật liệu từ 60–550GSM, khổ giấy tối đa 1400mm, tốc độ cắt lên đến 300m/phút và độ chính xác ±0,3mm, S140 phù hợp với nhiều dây chuyền sản xuất giấy, in ấn và bao bì hiện đại.

⚡ S140 CÓ GÌ KHIẾN DOANH NGHIỆP ĐÁNG QUAN TÂM?

Không phải ngẫu nhiên một hệ thống cắt giấy công nghiệp lại cần đến servo, PLC, cảm biến lực căng, cụm dao chính xác và hệ thống vận chuyển đồng bộ.

Bởi khi tốc độ sản xuất tăng lên, chỉ một sai lệch nhỏ trong quá trình cấp giấy hoặc cắt cũng có thể kéo theo hàng loạt vấn đề về chất lượng, hao hụt vật liệu và thời gian xử lý.

S140 được xây dựng để giải quyết bài toán đó bằng một hệ thống tự động hóa đồng bộ.

🔹 ĐỘ CHÍNH XÁC CAO
Độ chính xác cắt đạt ±0,3mm, hỗ trợ tạo ra thành phẩm đồng đều và đáp ứng những yêu cầu gia công giấy chính xác.

🔹 TỐC ĐỘ ẤN TƯỢNG
Tốc độ cắt tối đa lên đến 300m/phút, đáp ứng tốt nhu cầu sản xuất liên tục với sản lượng lớn.

🔹 ĐIỀU KHIỂN SERVO + PLC
Hệ thống servo INVT kết hợp PLC Siemens giúp kiểm soát chuyển động, định vị và quá trình cắt một cách chính xác.

🔹 KIỂM SOÁT LỰC CĂNG TỰ ĐỘNG
Lực căng giấy được theo dõi và điều chỉnh thông qua cảm biến, PLC và van tỷ lệ, hỗ trợ quá trình cấp liệu ổn định hơn.

🔹 TỰ ĐỘNG HÓA NHIỀU CÔNG ĐOẠN
Từ cuộn nguyên liệu đến thành phẩm xếp chồng, nhiều công đoạn được đồng bộ trong cùng một hệ thống.

🎯 HỆ THỐNG GIÁ ĐỠ CUỘN KHÔNG TRỤC – KIỂM SOÁT GIẤY NGAY TỪ ĐẦU VÀO

Một dây chuyền cắt giấy muốn đạt độ chính xác cao trước hết phải kiểm soát tốt nguyên liệu ngay từ khâu cấp cuộn.

S140 sử dụng giá đỡ giấy không trục, kết hợp hệ thống điều khiển lực căng đa điểm giúp quá trình xả cuộn diễn ra ổn định.

Cảm biến quang điện liên tục thu thập dữ liệu và truyền về hệ thống PLC. Dựa trên tín hiệu phản hồi, lực phanh được điều chỉnh thông qua van tỷ lệ điện – khí nén.

⚙️ LỰC CĂNG CÓ THỂ ĐƯỢC TỰ ĐỘNG KIỂM SOÁT VÀ TINH CHỈNH TRỰC TIẾP TRÊN GIAO DIỆN VẬN HÀNH.

Điều này giúp hạn chế những biến động không mong muốn trong quá trình cấp giấy, đồng thời hỗ trợ duy trì độ ổn định khi máy hoạt động ở tốc độ cao.

🧠 PLC SIEMENS + SERVO INVT – BỘ NÃO ĐIỀU KHIỂN CHÍNH XÁC

S140 được trang bị PLC Siemens kết hợp hệ thống servo INVT, tạo thành nền tảng điều khiển cho toàn bộ quá trình vận hành.

Hệ thống servo đảm nhiệm việc kiểm soát chuyển động và định vị, trong khi PLC tiếp nhận và xử lý dữ liệu từ các cảm biến, phối hợp các bộ phận hoạt động theo chương trình đã thiết lập.

🖥️ MÀN HÌNH CẢM ỨNG 10 INCH giúp người vận hành dễ dàng thiết lập thông số, theo dõi hoạt động và điều chỉnh máy.

Thay vì phải kiểm soát thủ công nhiều cơ cấu riêng biệt, người vận hành có thể quản lý các thông số quan trọng trực tiếp trên giao diện điều khiển.

🔪 CỤM DAO CẮT CHÍNH XÁC – TẬP TRUNG VÀO CHẤT LƯỢNG ĐƯỜNG CẮT

Cụm dao là một trong những bộ phận quyết định trực tiếp đến chất lượng thành phẩm.

S140 sử dụng thiết kế dao có khả năng điều chỉnh linh hoạt, cho phép kiểm soát chính xác độ sâu chồng lưỡi giữa dao trên và dao dưới. Góc dao cũng có thể điều chỉnh theo hướng cấp liệu để thích ứng với các yêu cầu gia công khác nhau.

Đặc biệt, bộ dao được thiết kế để cố định nhanh mà không cần sử dụng nhiều dụng cụ, giúp thuận tiện hơn trong quá trình thiết lập và điều chỉnh.

✨ Kết quả hướng đến là đường cắt sạch, giảm bụi và duy trì sự ổn định khi máy vận hành ở tốc độ cao.

CẤU TẠO CỤM DAO

🔸 TRỤC DAO TRÊN
Áp dụng phương pháp cắt kiểu Anh nhằm giảm tải và tiếng ồn trong quá trình cắt. Thân trục được hàn bằng thép không gỉ, gia công chính xác và cân bằng động nhằm hạn chế rung động khi vận hành tốc độ cao.

🔸 GIÁ ĐỠ DAO DƯỚI
Được chế tạo từ gang đúc nguyên khối và gia công chính xác, mang lại kết cấu chắc chắn cùng độ ổn định tốt trong quá trình làm việc.

🔸 TRỤC LĂN CHỦ ĐỘNG
Bề mặt trục được thiết kế với kết cấu giãn nở, kết hợp xi lanh để kiểm soát áp lực và lực kẹp giấy.

🔸 DAO CẮT NGƯỢC
Sử dụng thép hợp kim đặc biệt, gia công chính xác, có độ bền cao và thuận tiện khi điều chỉnh lưỡi dao.

🔸 NẮP AN TOÀN
Khi nắp an toàn được mở, máy có cơ chế tự động dừng nhằm tăng mức độ an toàn cho người vận hành.

🚀 VẬN HÀNH TỐC ĐỘ CAO – VẪN DUY TRÌ SỰ ỔN ĐỊNH

S140 không chỉ hướng đến tốc độ cao mà còn chú trọng khả năng phối hợp giữa các cụm máy.

Khi tốc độ dao thay đổi, hệ thống băng tải có thể tự động điều chỉnh thông qua biến tần để duy trì sự đồng bộ trong quá trình vận chuyển giấy.

📌 TỐC ĐỘ BĂNG TẢI ĐƯỢC THEO DÕI VÀ ĐIỀU CHỈNH THEO TỐC ĐỘ DAO, giúp các tờ giấy được chuyển tiếp đều và tạo độ chồng khít ổn định.

Đây là yếu tố đặc biệt quan trọng đối với những dây chuyền sản xuất cần giảm thời gian căn chỉnh và xử lý lại sau khi cắt.

📚 HỆ THỐNG GIAO GIẤY – XẾP CHỒNG GỌN, ĐỀU VÀ CHÍNH XÁC

Sau khi hoàn thành quá trình cắt, giấy được đưa đến bộ phận giao giấy thông qua hệ thống vận chuyển được thiết kế đồng bộ.

Cơ cấu nâng hạ tự động kết hợp với hệ thống rung căn chỉnh hai bên giúp giấy được định vị tốt hơn trước khi xếp chồng.

🔹 CƠ CẤU ĐIỀU CHỈNH BA PHÍA
🔹 HỆ THỐNG RUNG CĂN CHỈNH GIẤY
🔹 CƠ CHẾ XÁO TRỘN GIẤY PHÍA TRƯỚC
🔹 CHỨC NĂNG CHÈN THẺ ĐẾM
🔹 HỆ THỐNG GIỮ GIẤY BẰNG CHÂN KHÔNG

Tất cả phối hợp nhằm tạo ra kiện giấy phẳng, đều, dễ xử lý và thuận tiện cho công đoạn tiếp theo.

🏭 XỬ LÝ ĐA DẠNG VẬT LIỆU – PHÙ HỢP NHIỀU NGÀNH SẢN XUẤT

Với phạm vi vật liệu từ 60–550GSM, S140 có khả năng đáp ứng nhiều nhu cầu gia công khác nhau.

Máy phù hợp cho:

🔸 GIẤY TRÁNG PHỦ

🔸 GIẤY KRAFT

🔸 BÌA CỨNG

🔸 GIẤY ẢNH

🔸 GIẤY NHÔM

🔸 GIẤY BAO BÌ

🔸 CÁC LOẠI VẬT LIỆU GIẤY PHÙ HỢP KHÁC

Đây là lựa chọn đáng cân nhắc cho các doanh nghiệp đang cần một hệ thống có thể đáp ứng nhiều loại nguyên liệu thay vì chỉ phục vụ một dòng sản phẩm cố định.

🛡️ AN TOÀN – THUẬN TIỆN – DỄ KIỂM SOÁT

Bên cạnh năng suất và độ chính xác, S140 còn được trang bị nhiều thành phần hỗ trợ quá trình vận hành an toàn và thuận tiện.

🛡️ Nắp bảo vệ có cơ chế dừng máy khi mở

🖥️ Màn hình cảm ứng 10 inch

⚙️ Hệ thống cảm biến giám sát hoạt động

🔌 Thiết bị phân phối điện hạ thế

🎛️ Hệ thống biến tần VFD

🔧 Công tắc và nút nhấn điều khiển

⚡ Hệ thống servo công suất cao

Sự kết hợp giữa cơ khí, điện và điều khiển tự động tạo nên một hệ thống phù hợp với môi trường sản xuất công nghiệp liên tục.

📊 THÔNG SỐ KỸ THUẬT MÁY CẮT GIẤY S140

THÔNG SỐ	S140
Phạm vi giấy	60-550GSM
Kích thước giấy tối đa	1400mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	450-1650mm
Độ chính xác khi cắt	± 0,3mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	350 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1500mm
Công suất động cơ chính	11kW
Tổng công suất	30kW
Tổng trọng lượng	12 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

⚙️ CẤU HÌNH TRANG BỊ S140

Cấu hình: ● Tiêu chuẩn | ○ Tùy chọn | × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

HẠNG MỤC	S140
Bộ nguồn thủy lực dựa trên bình tích áp	●
Điều khiển lực căng phanh khí nén	●
Van tỷ lệ điện-khí nén	●
Thiết bị chống cong vênh tự động	○
Thiết bị dẫn hướng web tự động	○

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

HẠNG MỤC	S140
Bộ phận chính servo	●
Bộ trợ lực kéo	●
Dao xẻ đôi và dao tỉa cạnh	○
Trạm bôi trơn thủy lực làm mát bằng không khí	○
Hệ thống hút phế liệu cạnh công suất cao	○
Máy tính công nghiệp màu sắc trung thực 16 inch	×
Màn hình cảm ứng 10 inch	●

PHẦN VẬN CHUYỂN

HẠNG MỤC	S140
Thiết bị khử tĩnh điện	●
Dây đai truyền động servo tốc độ cao	×
Cấu trúc đai tốc độ cao dạng ống lồng	×
Hệ thống căng đai tự động	●
Chức năng giữ giấy bằng chân không	●
Máy tính công nghiệp màu sắc chân thực 10 inch	×
Màn hình cảm ứng 10 inch	●

PHẦN GIAO BÁO

HẠNG MỤC	S140
Rung hai bên trái và phải để căn chỉnh giấy	●
Chèn thẻ để đếm	●
Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

HẠNG MỤC	S140
Linh kiện điện chất lượng cao	●
Các thành phần kiểm soát an toàn	○
Bảng điều khiển hoạt động chính	●
Bảng điều khiển hoạt động phụ	×
Biến tần (VFD)	●
Cảm biến	●
Công tắc nút nhấn	●
Thiết bị phân phối điện hạ thế	●
Bộ điều khiển hoạt động	×
Hệ thống servo công suất cao	●

💡 VÌ SAO S140 PHÙ HỢP CHO DÂY CHUYỀN SẢN XUẤT HIỆN ĐẠI?

Khi sản lượng tăng, doanh nghiệp không chỉ cần một chiếc máy chạy nhanh hơn.

Điều quan trọng là tốc độ phải đi cùng độ chính xác, sự ổn định và khả năng kiểm soát.

S140 được xây dựng theo chính tư duy đó.

⚡ NHANH HƠN với tốc độ cắt tối đa 300m/phút

🎯 CHÍNH XÁC HƠN với độ chính xác cắt ±0,3mm

🧠 THÔNG MINH HƠN nhờ PLC Siemens và servo INVT

📐 ỔN ĐỊNH HƠN nhờ hệ thống kiểm soát lực căng tự động

🔪 SẠCH HƠN với cụm dao được thiết kế cho cắt và xẻ tốc độ cao

📦 HIỆU QUẢ HƠN nhờ hệ thống vận chuyển và giao giấy tự động

Đó chính là giá trị cốt lõi của S140: không đơn thuần là một chiếc máy cắt giấy, mà là một giải pháp gia công được thiết kế để đồng bộ cả quy trình sản xuất.

🔥 S140 – SẴN SÀNG CHO BƯỚC TIẾN MỚI CỦA DÂY CHUYỀN SẢN XUẤT

Nếu doanh nghiệp của bạn đang cần nâng cao năng suất, giảm sai lệch trong quá trình cắt và kiểm soát tốt hơn chất lượng thành phẩm, S140 là giải pháp đáng để đưa vào danh sách đầu tư.

Một hệ thống có tốc độ cao.

Một hệ thống điều khiển chính xác.

Một hệ thống tự động hóa nhiều công đoạn.

Và quan trọng hơn, một hệ thống được thiết kế để phục vụ môi trường sản xuất công nghiệp thực tế.

📞 ĐỪNG CHỈ TÌM MỘT CHIẾC MÁY CẮT – HÃY TÌM MỘT GIẢI PHÁP GIÚP DÂY CHUYỀN CỦA BẠN CHẠY HIỆU QUẢ HƠN!

👉 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH S140 PHÙ HỢP VỚI NHU CẦU SẢN XUẤT

👉 YÊU CẦU BÁO GIÁ VÀ THÔNG TIN CẤU HÌNH CHI TIẾT

👉 TRAO ĐỔI TRỰC TIẾP VỀ VẬT LIỆU, KHỔ GIẤY VÀ SẢN LƯỢNG DỰ KIẾN

S140 – CẮT CHÍNH XÁC. CHẠY ỔN ĐỊNH. TỐI ƯU NĂNG SUẤT.
