Máy cắt giấy độ chính xác cao với hệ thống truyền động servo S-170

MÁY CẮT GIẤY ĐỘ CHÍNH XÁC CAO VỚI HỆ THỐNG TRUYỀN ĐỘNG SERVO S-170

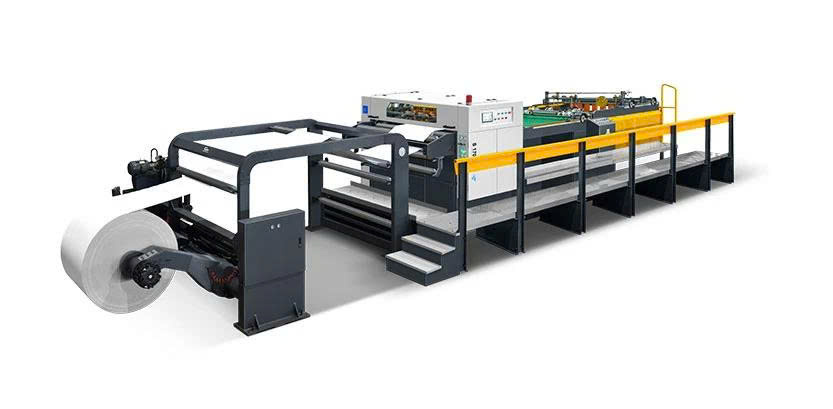

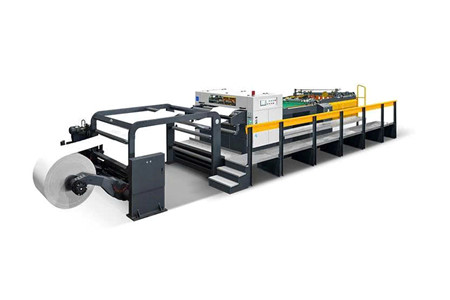

S-170 là dòng máy cắt giấy độ chính xác cao sử dụng công nghệ tiên tiến từ Anh, kết hợp hệ thống điều khiển servo và kinh nghiệm sản xuất chuyên sâu của đội ngũ kỹ sư giàu kinh nghiệm. Máy được phát triển hướng đến khả năng cắt ổn định, vận hành hiệu quả và đáp ứng yêu cầu sản xuất liên tục trong các nhà máy giấy, ngành in ấn và đóng gói.

📦 S-170 phù hợp để xử lý nhiều loại vật liệu như bìa cứng, giấy tráng phủ, giấy kraft, giấy ảnh, giấy nhôm, giấy bao bì và nhiều dòng giấy khác.

⚙️ Hệ thống truyền động servo giúp máy kiểm soát chuyển động chính xác, phối hợp đồng bộ giữa các bộ phận và duy trì chất lượng cắt ổn định trong quá trình vận hành.

🎯 Với tốc độ cắt tối đa 300m/phút, chiều rộng giấy tối đa 1700mm và độ chính xác cắt ± 0,3mm, S-170 là giải pháp phù hợp cho các dây chuyền cần xử lý cuộn giấy khổ lớn với năng suất cao.

GIÁ ĐỠ GIẤY KHÔNG TRỤC VÀ HỆ THỐNG ĐIỀU KHIỂN LỰC CĂNG PLC

S-170 sử dụng hệ thống điều khiển lực căng đa điểm, kết hợp cảm biến quang điện đo khoảng cách để liên tục thu thập và phản hồi dữ liệu về hệ thống điều khiển PLC.

🎯 Lực căng của tải phanh được điều chỉnh thông qua van tỷ lệ, giúp kiểm soát lực căng giấy tự động trong quá trình cấp liệu.

🖥️ Người vận hành có thể tinh chỉnh lực căng trực tiếp thông qua giao diện người-máy, thuận tiện khi thay đổi loại giấy hoặc yêu cầu sản xuất.

⚡ Cơ chế phản hồi và điều chỉnh lực căng giúp quá trình cấp giấy diễn ra ổn định hơn, hạn chế tình trạng giấy bị kéo quá căng hoặc không đủ lực căng trong quá trình vận hành.

HỆ THỐNG ĐIỆN ĐIỀU KHIỂN CHÍNH XÁC

S-170 được trang bị PLC Siemens kết hợp hệ thống servo INVT, tạo nền tảng điều khiển cho các chuyển động định vị và quá trình cắt.

🔧 Hệ thống servo hỗ trợ kiểm soát chuyển động chính xác, giúp các cơ cấu phối hợp đồng bộ trong quá trình vận hành.

🖥️ Màn hình cảm ứng Siemens cùng giao diện vận hành được cải tiến giúp người dùng thao tác thuận tiện, theo dõi trạng thái máy và điều chỉnh các thông số cần thiết nhanh chóng.

⚙️ Sự kết hợp giữa PLC, servo và giao diện điều khiển trực quan giúp S-170 phù hợp với môi trường sản xuất yêu cầu vận hành liên tục và kiểm soát chính xác.

DAO CẮT DẢI BA THÀNH PHẦN CHO TỈA VÀ CẮT

Bộ dao cắt xẻ rãnh của S-170 được thiết kế với cơ chế tựa dao, cho phép điều chỉnh chính xác độ sâu chồng lấn giữa lưỡi dao trên và dưới.

🔧 Góc lưỡi dao có thể được điều chỉnh theo các hướng cấp liệu khác nhau, giúp thích ứng với yêu cầu xử lý từng loại vật liệu.

🛠️ Bộ dao có thể được cố định mà không cần sử dụng dụng cụ, giúp thao tác điều chỉnh thuận tiện hơn trong quá trình sản xuất.

✨ Phương pháp cắt này hướng đến khả năng giảm bụi giấy, tạo bề mặt cắt nhẵn và duy trì tốc độ cắt cao.

🏭 Giá đỡ dụng cụ có độ cứng cao, phù hợp với môi trường cắt xẻ rãnh tốc độ cao, góp phần nâng cao hiệu quả sản xuất và duy trì chất lượng vật liệu ổn định.

BỘ DAO CẮT – KẾT CẤU TỐI ƯU CHO VẬN HÀNH ỔN ĐỊNH

Bộ dao cắt của S-170 được cấu thành từ nhiều bộ phận chuyên dụng, mỗi chi tiết đảm nhiệm một chức năng riêng nhằm duy trì độ ổn định trong quá trình cắt.

🔹 Trục dao trên: Áp dụng phương pháp cắt kiểu Anh nhằm giảm tải và tiếng ồn trong quá trình cắt giấy, đồng thời hỗ trợ kéo dài tuổi thọ dao cắt. Thân trục dao trên được hàn bằng thép không gỉ với độ chính xác cao và được cân bằng động để giảm rung động khi vận hành ở tốc độ cao.

🔹 Giá đỡ dụng cụ dưới: Được chế tạo bằng gang đúc nguyên khối, sau đó gia công chính xác, mang lại kết cấu ổn định cho bộ dao trong quá trình vận hành.

🔹 Trục lăn chủ động: Bề mặt trục lăn được thiết kế với các đường giãn nở, kết hợp xi lanh để điều khiển áp lực và lực kẹp giấy của thân trục lăn.

🔹 Dao cắt ngược: Được chế tạo từ thép hợp kim đặc biệt và gia công chính xác, có tuổi thọ cao và thuận tiện cho việc điều chỉnh lưỡi dao.

🔹 Nắp an toàn: Khi nắp an toàn được mở, máy sẽ tự động dừng, góp phần tăng cường an toàn trong quá trình vận hành và bảo trì.

ĐƠN VỊ CHỒNG XẾP – DUY TRÌ ĐỘ CHỒNG KHÍT CỦA GIẤY

Hệ thống băng tải của S-170 sử dụng biến tần để điều khiển tốc độ nhanh và chậm, đồng thời có khả năng theo dõi tốc độ dao và tự động điều chỉnh tốc độ băng tải.

📐 Việc đồng bộ tốc độ giữa dao cắt và băng tải giúp giấy được vận chuyển ổn định sau khi cắt.

📦 Hệ thống hỗ trợ tạo độ chồng khít đồng đều giữa các tờ giấy, giúp kiện giấy sau khi xếp có hình dạng ổn định và thuận tiện cho các công đoạn tiếp theo.

⚙️ Cơ chế điều chỉnh tốc độ tự động giúp giảm sự phụ thuộc vào thao tác điều chỉnh thủ công trong quá trình sản xuất.

ĐƠN VỊ GIAO BÁO – CẤP GIẤY ỔN ĐỊNH, LIÊN TỤC

S-170 được trang bị hệ thống nâng hạ tự động cùng cơ chế điều biến tương hỗ ba phía của bộ phận cấp giấy.

🔄 Cơ cấu giấy phẳng rung giúp hỗ trợ căn chỉnh và đưa giấy vào khu vực giao báo một cách ổn định.

📄 Hệ thống phối hợp các chuyển động nâng hạ, rung và căn chỉnh để hạn chế tình trạng giấy bị lệch trong quá trình giao báo.

🏭 Đây là yếu tố quan trọng đối với các dây chuyền cần duy trì tốc độ vận hành cao đồng thời đảm bảo kiện giấy sau cắt được xếp gọn và ổn định.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	S170
Phạm vi giấy	60-550GSM
Kích thước giấy tối đa	1700mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	450-1650mm
Độ chính xác khi cắt	± 0,3mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	350 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1500mm
Công suất động cơ chính	11kW
Tổng công suất	30kW
Tổng trọng lượng	13 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

TÍNH NĂNG SẢN PHẨM & CẤU HÌNH

Cấu hình ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Cấu hình	Trạng thái
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	○
5	Thiết bị dẫn hướng web tự động	○

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Cấu hình	Trạng thái
1	Servo truyền động chính	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	○
4	Trạm bôi trơn và thủy lực làm mát bằng không khí	○
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Màn hình cảm ứng 10 inch	●

PHẦN VẬN CHUYỂN

STT	Cấu hình	Trạng thái
1	Thiết bị khử tĩnh điện	●
2	Băng tải tự động căng	●
3	Chức năng hút giấy chân không	●
4	Màn hình cảm ứng 10 inch	●

PHẦN GIAO BÁO

STT	Cấu hình	Trạng thái
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Cấu hình	Trạng thái
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Biến tần (VFD)	●
5	Cảm biến	●
6	Công tắc nút nhấn	●
7	Phân phối điện áp thấp	●
8	Hệ thống servo công suất cao	●

S-170 – GIẢI PHÁP CẮT GIẤY CHÍNH XÁC CHO DÂY CHUYỀN SẢN XUẤT HIỆN ĐẠI

S-170 kết hợp công nghệ truyền động servo, điều khiển PLC, hệ thống kiểm soát lực căng, bộ dao cắt chuyên dụng và cơ cấu giao báo tự động trong cùng một hệ thống.

⚙️ Khả năng điều khiển chính xác giúp máy đáp ứng các yêu cầu về tốc độ, độ ổn định và chất lượng cắt trong nhiều ứng dụng giấy khác nhau.

📈 Với khổ giấy tối đa 1700mm, tốc độ cắt tối đa 300m/phút và khả năng xử lý vật liệu từ 60-550GSM, S-170 là lựa chọn phù hợp cho các doanh nghiệp đang tìm kiếm một hệ thống cắt giấy cuộn có khả năng vận hành ổn định và kiểm soát chính xác.

📞 Liên hệ ngay để được tư vấn cấu hình S-170 phù hợp với loại giấy, khổ cuộn và nhu cầu sản xuất thực tế của doanh nghiệp bạn.
