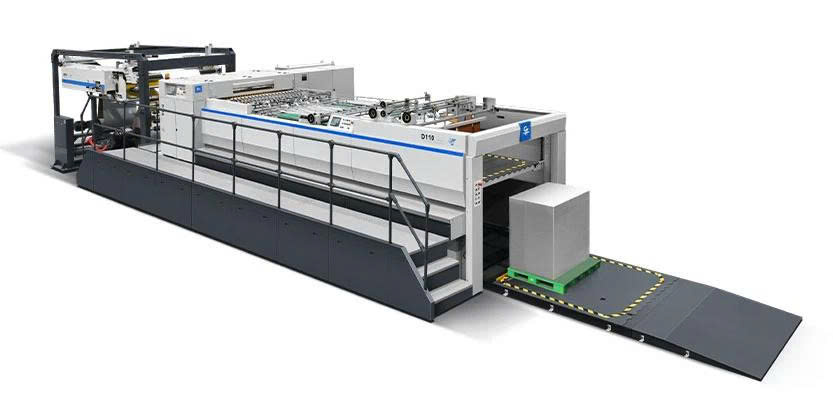

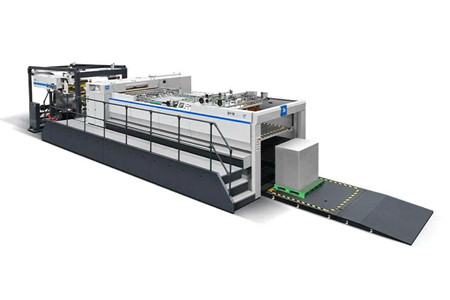

Máy cắt giấy đôi xoay thông minh D-110C với hệ thống quản lý kho tự động

MÁY CẮT GIẤY ĐÔI XOAY THÔNG MINH D-110C – TỐC ĐỘ 300M/PHÚT, CẮT CHÍNH XÁC, TỰ ĐỘNG HÓA CAO

Trong ngành gia công giấy, tốc độ, độ chính xác và khả năng vận hành ổn định quyết định trực tiếp đến năng suất của cả dây chuyền. Máy cắt giấy đôi xoay thông minh D-110C được phát triển dựa trên công nghệ Đức và kinh nghiệm sản xuất máy cắt giấy, hướng đến khả năng xử lý tốc độ cao, cắt chính xác và tự động hóa nhiều công đoạn.

Máy phù hợp với nhiều loại giấy và vật liệu dạng cuộn như bìa cứng, giấy kraft, giấy mỹ thuật, giấy văn hóa, giấy offset, giấy ảnh, bìa vàng bạc, giấy nhôm, giấy laser và giấy bao bì thuốc lá, rượu.

Điểm đáng chú ý của D-110C nằm ở sự kết hợp giữa cụm dao xoay đôi, servo công suất cao, hệ thống vận chuyển tốc độ cao và quản lý xếp chồng tự động, giúp doanh nghiệp nâng cao năng suất mà vẫn kiểm soát tốt chất lượng thành phẩm.

⚡ TỐC ĐỘ CAO – CẮT NHANH, ỔN ĐỊNH

D-110C được thiết kế cho dây chuyền gia công giấy công nghiệp với tốc độ cắt tối đa 300m/phút và tần suất cắt tối đa 570 xu/phút.

⚙️ Trục cắt chất lượng cao kết hợp bánh răng không khe hở giúp hạn chế rung lắc trong quá trình vận hành.

⚙️ Giá đỡ dao được thiết kế dạng đúc nguyên khối, tăng độ ổn định khi làm việc ở tốc độ cao.

⚙️ Servo công suất cao phản hồi nhanh giúp cụm dao duy trì chuyển động chính xác.

⚙️ Hệ thống bôi trơn phun sương giúp các bánh răng được bôi trơn liên tục, hỗ trợ duy trì độ bền của máy.

🎯 DAO XOAY ĐÔI – NÂNG CAO ĐỘ CHÍNH XÁC CẮT

Cụm dao xoay đôi là một trong những bộ phận quan trọng của D-110C. Hệ thống sử dụng servo CT công suất cao của Anh kết hợp công nghệ đầu cắt của Đài Loan và cấu trúc bánh răng không khe hở.

Thiết kế này giúp giảm hiện tượng rung và sai lệch giữa hai lưỡi dao, từ đó hỗ trợ:

🔹 Đường cắt ổn định và chính xác.

🔹 Bề mặt cắt mịn hơn.

🔹 Duy trì hiệu quả làm việc của lưỡi dao.

🔹 Đảm bảo tính nhất quán khi vận hành tốc độ cao.

Độ chính xác cắt theo thông số đạt ±0,10mm, đáp ứng các công việc đòi hỏi cao về kích thước thành phẩm.

🖥️ ĐIỀU KHIỂN THÔNG MINH – THAO TÁC TRỰC QUAN

Hệ thống điều khiển sử dụng máy tính công nghiệp 19 inch kết hợp servo công suất cao CT của Anh và phần mềm điều khiển riêng.

Giao diện đồ họa trực quan giúp người vận hành theo dõi thông số và điều chỉnh máy thuận tiện hơn. Hệ thống lưu trữ năng lượng kết hợp servo hiệu suất cao cũng được thiết kế nhằm hỗ trợ tiết kiệm điện và nâng cao hiệu quả vận hành.

Máy còn được trang bị hệ thống điều khiển công nghiệp chính, điều khiển phụ, VFD, cảm biến, thiết bị phân phối điện hạ thế và hệ thống servo công suất cao.

✂️ HỆ THỐNG CẮT VÀ ĐỊNH VỊ TỰ ĐỘNG

Theo cấu hình, D-110C có thể trang bị dao cắt tâm và dao tỉa cạnh chính xác cao, hỗ trợ tự động định vị và điều chỉnh nhanh.

📌 Hệ thống giảm áp suất khí tự động hai giai đoạn giúp điều chỉnh độ sâu cắt theo hoạt động của dao.

📌 Cấu trúc cụm cắt được thiết kế để giảm bụi giấy và hỗ trợ tạo bề mặt cắt sạch hơn.

📌 Hệ thống định vị tự động cho phép nhập thông số giấy trực tiếp trên màn hình cảm ứng, với tốc độ điều chỉnh nhanh tới 50mm/s.

Các tùy chọn như dao xẻ đôi, dao tỉa cạnh và hệ thống hút chất thải cắt tỉa công suất cao giúp mở rộng khả năng xử lý theo nhu cầu từng nhà máy.

📐 HỆ THỐNG UỐN NGƯỢC – GIẤY PHẲNG, ĐƯỜNG CẮT MƯỢT

Trong quá trình cuộn và cắt giấy, độ cong của cuộn có thể ảnh hưởng đến độ phẳng thành phẩm. D-110C được trang bị hệ thống điều khiển độ cong tự động, có khả năng điều chỉnh theo sự thay đổi của cuộn giấy.

Nhờ đó, giấy được hỗ trợ duy trì độ phẳng tốt hơn, đồng thời giúp đường cắt ổn định và mượt mà hơn.

🚚 VẬN CHUYỂN TỐC ĐỘ CAO VÀ XẾP CHỒNG TỰ ĐỘNG

D-110C không chỉ tập trung vào công đoạn cắt mà còn chú trọng đến quá trình đưa giấy sau cắt đến khu vực thành phẩm.

Hệ thống vận chuyển bao gồm:

🔸 Thiết bị khử tĩnh điện.

🔸 Dây đai truyền động servo tốc độ cao.

🔸 Cấu trúc đai tốc độ cao dạng ống lồng.

🔸 Hệ thống căng đai tự động.

🔸 Chức năng giữ giấy bằng chân không.

Ở khu vực giao báo, máy được trang bị cơ cấu rung hai bên để căn chỉnh giấy, chèn thẻ đếm và cơ chế xáo trộn giấy phía trước, hỗ trợ quá trình xếp chồng thành phẩm gọn gàng hơn.

🏭 THÂN MÁY GANG CẦU – NỀN TẢNG CHO VẬN HÀNH ỔN ĐỊNH

Thân chính của D-110C sử dụng kết cấu đúc bằng gang cầu chất lượng cao. Các bộ phận quan trọng được gia công với yêu cầu độ chính xác cao nhằm đảm bảo sự ổn định của toàn bộ máy.

Riêng thân hộp của cụm dao cũng sử dụng gang cầu, trải qua xử lý lão hóa và gia công trên trung tâm gia công chính xác cao 5 trục. Giá đỡ dụng cụ dạng đúc nguyên khối giúp tăng độ ổn định khi cụm dao hoạt động ở tốc độ cao.

📊 THÔNG SỐ KỸ THUẬT MÁY CẮT GIẤY D-110C

Thông số	Giá trị
Model	D-110C
Phạm vi giấy	150–1000 GSM
Kích thước giấy tối đa	1100mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	400–1700mm
Độ chính xác cắt	±0,10mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	570 xu/phút
Chiều cao xếp chồng, gồm pallet	1700mm
Công suất động cơ chính	90kW
Tổng công suất	115kW
Tổng trọng lượng	22 tấn
Yêu cầu cung cấp khí	6–8 bar; 50 L/phút

⚙️ CẤU HÌNH TIÊU CHUẨN VÀ TÙY CHỌN

Hạng mục	Cấu hình D-110C
Bộ nguồn thủy lực dựa trên bình tích áp	Tiêu chuẩn
Điều khiển lực căng phanh khí nén	Tiêu chuẩn
Van tỷ lệ điện – khí nén	Tiêu chuẩn
Thiết bị chống cong vênh tự động	Tiêu chuẩn
Thiết bị dẫn hướng web tự động	Tiêu chuẩn
Servo truyền động chính	Tiêu chuẩn
Bộ trợ lực kéo	Tiêu chuẩn
Dao xẻ đôi và dao tỉa cạnh	Tùy chọn
Trạm bôi trơn thủy lực làm mát bằng không khí	Tiêu chuẩn
Hệ thống hút chất thải cắt tỉa công suất cao	Tùy chọn
Máy cắt đăng ký bằng máy in phun	Tiêu chuẩn
Máy nối	Tùy chọn
Máy tính công nghiệp màu sắc trung thực 16 inch	Tiêu chuẩn
Thiết bị khử tĩnh điện	Tiêu chuẩn
Dây đai truyền động servo tốc độ cao	Tiêu chuẩn
Hệ thống căng đai tự động	Tiêu chuẩn
Chức năng giữ giấy bằng chân không	Tiêu chuẩn

📦 ỨNG DỤNG RỘNG TRONG NGÀNH GIẤY

D-110C phù hợp cho các nhà máy cần gia công nhiều loại giấy dạng cuộn với yêu cầu cao về tốc độ và độ chính xác.

🔹 Bao bì carton và bìa cứng: cắt giấy, bìa phục vụ sản xuất bao bì.

🔹 Giấy mỹ thuật – giấy in: xử lý giấy mỹ thuật, giấy văn hóa, giấy offset.

🔹 Giấy kraft: gia công nguyên liệu cho bao bì và sản phẩm công nghiệp.

🔹 Giấy ảnh và giấy cao cấp: đáp ứng các sản phẩm yêu cầu bề mặt cắt đẹp.

🔹 Giấy laser, giấy nhôm và vật liệu bao bì đặc thù: phục vụ các dây chuyền chế biến chuyên dụng.

🚀 D-110C – TĂNG TỐC DÂY CHUYỀN, KIỂM SOÁT TỐT TỪ CUỘN ĐẾN THÀNH PHẨM

Với tốc độ tối đa 300m/phút, độ chính xác ±0,10mm, dao xoay đôi, servo công suất cao, hệ thống vận chuyển tự động và các tùy chọn quản lý thành phẩm, D-110C được xây dựng cho mô hình sản xuất giấy công nghiệp cần năng suất cao và quy trình vận hành đồng bộ.

Không chỉ là một máy cắt, D-110C hướng đến một giải pháp gia công giấy tốc độ cao, nơi các công đoạn cắt, vận chuyển, căn chỉnh và xếp chồng được phối hợp thành một quy trình liền mạch – giúp nhà máy tối ưu hóa năng lực sản xuất và nâng cao chất lượng thành phẩm.
