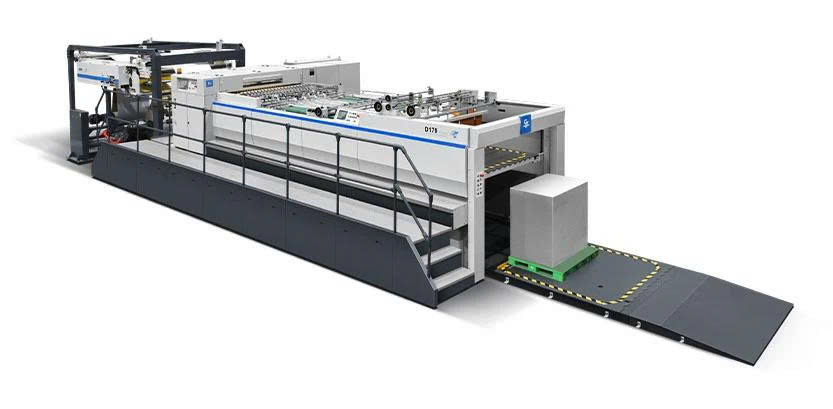

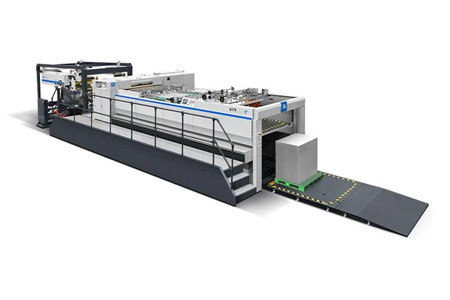

Máy cắt giấy đôi xoay thông minh với hệ thống quản lý kho tự động D-170C

MÁY CẮT GIẤY ĐÔI XOAY THÔNG MINH D-170C – CẮT CHÍNH XÁC, TỐC ĐỘ CAO, TỰ ĐỘNG HÓA TOÀN DIỆN

D-170C là dòng máy cắt giấy đôi xoay thông minh được phát triển trên nền tảng công nghệ Đức, kết hợp với nhiều năm kinh nghiệm trong lĩnh vực sản xuất máy cắt giấy. Thiết bị hướng đến ba yếu tố quan trọng trong sản xuất công nghiệp hiện đại: độ chính xác cao, hiệu suất cao và khả năng vận hành ổn định.

Với thiết kế dành cho dây chuyền xử lý giấy chuyên nghiệp, D-170C có khả năng đáp ứng nhiều loại vật liệu khác nhau như bìa cứng, giấy mỹ thuật, giấy kraft, giấy văn hóa, giấy in offset đôi, giấy ảnh bóng cao cấp, bìa cứng vàng và bạc, giấy nhôm, giấy laser, giấy bao bì thuốc lá và rượu…

Đặc biệt, máy được tích hợp hệ thống nối cuộn giấy tự động không ngừng, vận chuyển không ngừng và không giảm tốc, kết hợp với các giải pháp hậu cần tự động dành cho dòng D. Đây là nền tảng giúp doanh nghiệp hướng đến quy trình sản xuất liên tục, giảm thao tác thủ công và nâng cao hiệu quả vận hành toàn dây chuyền.

D-170C – GIẢI PHÁP CẮT GIẤY CHO DÂY CHUYỀN SẢN XUẤT HIỆN ĐẠI

⚙️ Máy sử dụng trục cắt chất lượng cao, kết hợp bánh răng không có độ rơ và giá đỡ dao được cân bằng động tốc độ cao.

🚀 Hệ thống servo công suất cao nhập khẩu từ Anh phối hợp với tủ lưu trữ năng lượng, hỗ trợ máy duy trì khả năng vận hành mạnh mẽ và ổn định trong quá trình sản xuất.

🎯 Cấu trúc truyền động được thiết kế để kiểm soát tốt độ chính xác cắt, phù hợp với các dây chuyền yêu cầu năng suất cao và chất lượng thành phẩm đồng đều.

🔄 Hệ thống nối cuộn giấy tự động không ngừng giúp hạn chế gián đoạn trong quá trình chuyển đổi cuộn.

📦 Hệ thống vận chuyển không ngừng, không giảm tốc hỗ trợ duy trì dòng vật liệu liên tục trong dây chuyền.

🏭 Các giải pháp hậu cần tự động dành cho dòng D giúp mở rộng khả năng tự động hóa, đặc biệt phù hợp với các nhà máy giấy và cơ sở gia công giấy quy mô lớn.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – SERVO CT CÔNG SUẤT CAO

D-170C sử dụng máy tính công nghiệp 19 inch kết hợp hệ thống servo công suất cao cao cấp CT của Anh. Toàn bộ hệ thống được thiết kế nhằm mang lại khả năng điều khiển trực quan, hiển thị thông tin rõ ràng và hỗ trợ người vận hành kiểm soát máy thuận tiện hơn.

🖥️ Máy tính công nghiệp 19 inch cung cấp không gian hiển thị rộng, thuận tiện theo dõi các thông tin trong quá trình vận hành.

⚡ Hệ thống servo CT công suất cao đáp ứng yêu cầu vận hành tốc độ cao và độ chính xác cao.

🎛️ Hệ thống điều khiển phần mềm có quyền sở hữu trí tuệ độc lập, giao diện được thiết kế trực quan với nội dung hiển thị phong phú.

🔋 Servo công suất cao kết hợp hệ thống lưu trữ năng lượng giúp sử dụng điện năng hiệu quả hơn, đồng thời hỗ trợ nâng cao hiệu quả kinh tế trong quá trình vận hành.

🌱 Giải pháp điều khiển và lưu trữ năng lượng góp phần hướng đến mô hình sản xuất tiết kiệm năng lượng và thân thiện hơn với môi trường.

PHẦN CẮT – TÙY CHỌN CHO KHẢ NĂNG CẮT CHÍNH XÁC

Hệ thống cắt tùy chọn của D-170C được thiết kế với dao cắt tâm và dao tỉa có độ chính xác cao. Cơ cấu servo hỗ trợ tự động định vị, giúp việc điều chỉnh thuận tiện hơn và giảm thời gian thiết lập khi thay đổi yêu cầu sản xuất.

🎯 Hệ thống điều khiển servo kết hợp dao cắt tâm và dao tỉa chính xác cao.

📐 Chức năng tự động định vị giúp thiết lập vị trí cắt thuận tiện hơn.

⚙️ Hệ thống giảm áp suất khí tự động hai giai đoạn hoạt động dựa trên chuyển động của dao để điều chỉnh chính xác độ sâu cắt.

✨ Cấu trúc cắt được tối ưu nhằm giảm lượng bụi giấy phát sinh và hỗ trợ tạo ra bề mặt cắt mịn hơn.

TỰ ĐỘNG ĐỊNH VỊ – TÙY CHỌN

D-170C có thể được trang bị hệ thống tự động định vị tùy chọn. Người vận hành chỉ cần nhập các thông số giấy trên màn hình cảm ứng, hệ thống có thể thực hiện điều chỉnh nhanh với tốc độ 50mm/s.

📲 Nhập thông số giấy trực tiếp trên màn hình cảm ứng.

⚡ Tự động điều chỉnh nhanh với tốc độ 50mm/s.

🎯 Hỗ trợ rút ngắn thời gian thiết lập khi thay đổi quy cách giấy.

CÁC BỘ PHẬN TRONG HỆ THỐNG

🔹 Dụng cụ cuộn giấy.

🔹 Cảm biến dẫn hướng web.

🔹 Máy cắt.

🔹 Đai ép giảm tốc.

🔹 Tấm dẫn hướng, tấm phân tách, tấm chắn.

THÂN MÁY GANG CẦU – NỀN TẢNG CHO VẬN HÀNH ỔN ĐỊNH

Phần thân chính của D-170C sử dụng kết cấu đúc và được chế tạo từ gang cầu chất lượng cao. Đối với máy cắt giấy hoạt động ở tốc độ cao, độ ổn định của thân máy có vai trò quan trọng trong việc duy trì độ chính xác và sự đồng đều của quá trình cắt.

🏗️ Kết cấu thân máy chắc chắn giúp tạo nền tảng ổn định cho toàn bộ hệ thống.

🔩 Gang cầu chất lượng cao được sử dụng cho phần thân chính.

🎯 Độ chính xác gia công được chú trọng nhằm hỗ trợ máy hoạt động ổn định và đáng tin cậy.

HỆ THỐNG BÔI TRƠN BẰNG DẦU – HỖ TRỢ BẢO VỆ BÁNH RĂNG

D-170C sử dụng hệ thống bôi trơn bằng phun sương để đưa dầu đến các vị trí cần thiết trong quá trình máy vận hành. Việc duy trì trạng thái bôi trơn phù hợp giúp các bánh răng hoạt động ổn định hơn và hỗ trợ kéo dài tuổi thọ của hệ thống truyền động.

🛢️ Bôi trơn dạng phun sương giúp các bánh răng được bôi trơn trong quá trình hoạt động.

⚙️ Hỗ trợ giảm ảnh hưởng của ma sát trong hệ thống truyền động.

🔧 Góp phần duy trì độ ổn định của máy trong quá trình vận hành lâu dài.

BỘ DAO XOAY ĐÔI – KIỂM SOÁT ĐỘ CHÍNH XÁC Ở TỐC ĐỘ CAO

Bộ dao xoay đôi là một trong những cụm cơ cấu quan trọng của D-170C. Máy sử dụng servo CT công suất cao và phản hồi nhanh của Anh nhằm đáp ứng yêu cầu về tốc độ, độ chính xác và hiệu quả cắt.

🇬🇧 Servo CT công suất cao và phản hồi nhanh hỗ trợ kiểm soát chuyển động của bộ dao.

🇹🇼 Công nghệ đầu cắt tiên tiến của Đài Loan được kết hợp với cấu trúc bánh răng không khe hở.

🎯 Thiết kế bánh răng không khe hở giúp loại bỏ hiệu quả khe hở rung lắc giữa hai lưỡi dao, hỗ trợ duy trì độ chính xác cắt và tuổi thọ lưỡi dao.

🏗️ Thân hộp được chế tạo bằng gang cầu nhằm tạo nền tảng vững chắc cho cụm dao.

🔬 Sau xử lý lão hóa, chi tiết được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục nhằm đảm bảo độ chính xác và tính nhất quán của sản phẩm.

⚙️ Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp duy trì sự ổn định của thân dụng cụ khi vận hành ở tốc độ cao.

HỆ THỐNG UỐN NGƯỢC – TỰ ĐỘNG ĐIỀU CHỈNH ĐỘ CONG GIẤY

Trong quá trình xử lý cuộn giấy, độ cong của giấy có thể thay đổi theo từng loại vật liệu và điều kiện cuộn. D-170C được trang bị hệ thống điều khiển độ cong tự động để điều chỉnh mức độ uốn theo sự thay đổi của cuộn giấy.

🔄 Tự động điều chỉnh mức độ cong theo sự thay đổi của cuộn giấy.

📄 Hỗ trợ làm phẳng giấy trước quá trình cắt.

🎯 Giúp đường cắt mượt mà hơn và cải thiện khả năng xử lý vật liệu.

HỆ THỐNG TỰ ĐỘNG HÓA – TỐI ƯU QUY TRÌNH TỪ CUỘN GIẤY ĐẾN THÀNH PHẨM

Điểm đáng chú ý của D-170C nằm ở khả năng kết hợp nhiều hệ thống tự động hóa trong cùng một dây chuyền. Từ điều khiển servo, dẫn hướng web, vận chuyển giấy đến giao báo và các giải pháp hậu cần, máy được thiết kế để giảm sự phụ thuộc vào thao tác thủ công.

🔄 Nối cuộn giấy tự động không ngừng giúp hạn chế thời gian dừng máy khi thay cuộn.

🚀 Vận chuyển không ngừng và không giảm tốc giúp duy trì dòng sản xuất liên tục.

📡 Thiết bị dẫn hướng web tự động hỗ trợ kiểm soát vị trí giấy trong quá trình vận chuyển.

🛡️ Thiết bị khử tĩnh điện hỗ trợ xử lý giấy ổn định hơn.

📦 Chức năng giữ giấy bằng chân không giúp hỗ trợ quá trình vận chuyển vật liệu.

📊 Hệ thống giao báo với cơ chế rung căn chỉnh, chèn thẻ đếm và xáo trộn giấy phía trước giúp hỗ trợ quá trình phân loại và thu gom thành phẩm.

D-170C – PHÙ HỢP CHO CÁC ỨNG DỤNG GIẤY ĐA DẠNG

D-170C được phát triển để đáp ứng nhiều nhóm vật liệu trong ngành giấy và gia công sau in.

📚 Bìa cứng và giấy mỹ thuật.

📦 Giấy kraft và giấy văn hóa.

🖨️ Giấy in offset đôi.

✨ Giấy ảnh bóng cao cấp.

🥇 Bìa cứng vàng và bạc.

🔩 Giấy nhôm.

💡 Giấy laser.

🍷 Giấy bao bì thuốc lá và rượu.

Với khả năng xử lý nhiều loại giấy và phạm vi kích thước rộng, D-170C có thể được định hướng sử dụng trong các dây chuyền sản xuất yêu cầu năng suất cao, độ chính xác ổn định và mức độ tự động hóa lớn.

THÔNG SỐ KỸ THUẬT

Thông số	D170C
Loại	D170C
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1700mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	400-1700mm
Độ chính xác khi cắt	± 0,15mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	500 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1700mm
Công suất động cơ chính	68,9kW
Tổng công suất	98/105kW
Tổng trọng lượng	26 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

TÍNH NĂNG SẢN PHẨM VÀ CẤU HÌNH

Cấu hình ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Cấu hình	D170C
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Cấu hình	D170C
1	Bộ phận chính servo	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Máy tính công nghiệp màu sắc trung thực 16 inch	●

PHẦN VẬN CHUYỂN

STT	Cấu hình	D170C
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng giữ giấy bằng chân không	●
6	Máy tính công nghiệp màu sắc chân thực 10 inch	●

PHẦN GIAO BÁO

STT	Cấu hình	D170C
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Cấu hình	D170C
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

D-170C – GIẢI PHÁP CẮT GIẤY HƯỚNG ĐẾN TỰ ĐỘNG HÓA CAO

D-170C không chỉ tập trung vào khả năng cắt giấy tốc độ cao mà còn được xây dựng như một giải pháp xử lý giấy có mức độ tự động hóa cao. Sự kết hợp giữa servo CT công suất cao, bộ dao xoay đôi chính xác, hệ thống dẫn hướng web, vận chuyển không ngừng, điều khiển độ cong tự động và các giải pháp hậu cần tự động tạo nên một nền tảng phù hợp cho các dây chuyền sản xuất giấy hiện đại.

🚀 Năng suất cao: Tốc độ cắt tối đa 300m/phút và tần số cắt tối đa 500 xu/phút.

🎯 Độ chính xác cao: Độ chính xác khi cắt đạt ± 0,15mm theo thông số kỹ thuật của máy.

🔄 Vận hành liên tục: Hỗ trợ nối cuộn tự động không ngừng và vận chuyển không ngừng, không giảm tốc.

⚙️ Điều khiển servo mạnh mẽ: Hệ thống servo CT công suất cao kết hợp lưu trữ năng lượng hỗ trợ khả năng vận hành ổn định.

🏭 Tự động hóa mở rộng: Nhiều cấu hình tiêu chuẩn và tùy chọn giúp đáp ứng các yêu cầu dây chuyền khác nhau.

📦 Xử lý giấy đa dạng: Phù hợp với nhiều nhóm vật liệu từ bìa cứng, giấy mỹ thuật đến giấy kraft, giấy ảnh, giấy nhôm và các loại giấy bao bì.

SẴN SÀNG NÂNG CẤP DÂY CHUYỀN SẢN XUẤT CỦA BẠN?

Nếu doanh nghiệp đang tìm kiếm một dòng máy cắt giấy có khổ xử lý lớn, tốc độ cao, độ chính xác cao và khả năng tự động hóa mạnh, D-170C là giải pháp đáng để đưa vào kế hoạch đầu tư dây chuyền.

📞 Liên hệ ngay để được tư vấn cấu hình D-170C phù hợp với loại giấy, quy cách sản phẩm và yêu cầu dây chuyền của doanh nghiệp.

📋 Cung cấp thông tin về vật liệu, khổ giấy và sản lượng dự kiến để được tư vấn giải pháp phù hợp.

🏭 D-170C – Tăng cường tự động hóa, tối ưu quy trình cắt và hướng đến hiệu suất sản xuất cao hơn.
