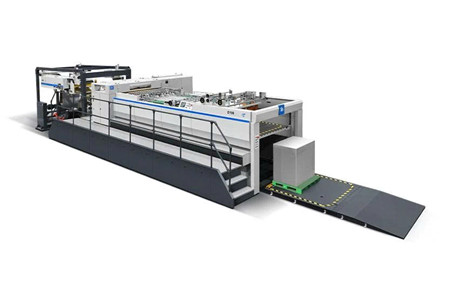

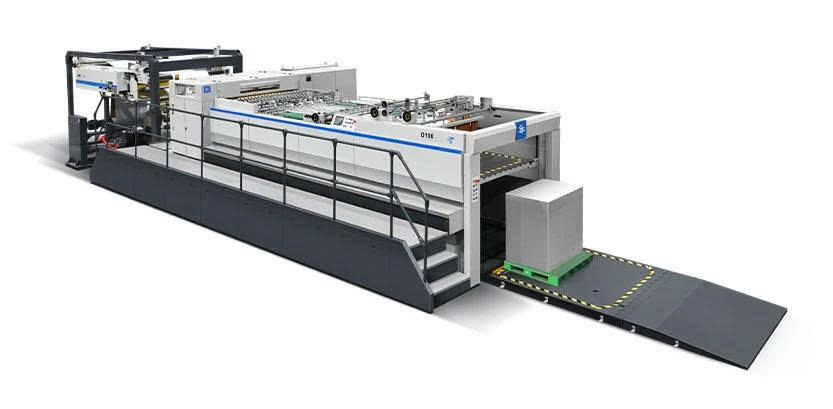

Máy cắt giấy đôi xoay thông minh với hệ thống quản lý kho tự động D-190C

MÁY CẮT GIẤY ĐÔI XOAY THÔNG MINH VỚI HỆ THỐNG QUẢN LÝ KHO TỰ ĐỘNG D-190C

D-190C là dòng máy cắt giấy đôi xoay thông minh được phát triển trên nền tảng công nghệ Đức, kết hợp kinh nghiệm nhiều năm trong lĩnh vực sản xuất máy cắt giấy để đáp ứng các yêu cầu ngày càng cao về độ chính xác, hiệu quả và tính ổn định trong sản xuất công nghiệp.

📦 Máy phù hợp với nhiều loại vật liệu như bìa cứng, giấy mỹ thuật, giấy kraft, giấy văn hóa, giấy in offset đôi, giấy ảnh bóng cao cấp, bìa cứng vàng và bạc, giấy nhôm, giấy laser, giấy bao bì thuốc lá và rượu.

⚙️ D-190C được trang bị trục cắt chất lượng cao, hệ thống bánh răng không có độ rơ, giá đỡ dao cân bằng động tốc độ cao và hệ thống servo công suất cao nhập khẩu từ Anh kết hợp tủ lưu trữ năng lượng.

🚀 Máy còn tích hợp hệ thống nối cuộn giấy tự động không ngừng, vận chuyển không ngừng và không giảm tốc cùng hệ thống logistics tự động dành cho dòng D, giúp tối ưu hóa sự liên tục của dây chuyền và nâng cao hiệu quả vận hành.

🎯 Với khổ giấy tối đa 1900mm, tốc độ cắt tối đa 300m/phút và độ chính xác cắt ± 0,15mm, D-190C hướng đến các dây chuyền sản xuất cần xử lý giấy khổ lớn với yêu cầu cao về năng suất và độ chính xác.

HỆ THỐNG QUẢN LÝ KHO VÀ VẬN CHUYỂN TỰ ĐỘNG

Điểm nổi bật của D-190C nằm ở khả năng kết hợp công đoạn cắt với hệ thống vận chuyển và logistics tự động, tạo thành một quy trình làm việc liên tục hơn sau khi giấy được cắt.

🔄 Hệ thống nối cuộn giấy tự động không ngừng giúp duy trì quá trình cấp liệu mà không cần dừng máy theo cách thông thường.

🚚 Hệ thống vận chuyển không ngừng và không giảm tốc giúp giấy tiếp tục được đưa qua các công đoạn tiếp theo với sự phối hợp đồng bộ.

📦 Hệ thống logistics tự động dành cho dòng D hỗ trợ tổ chức và xử lý vật liệu sau cắt, giúp dây chuyền vận hành liền mạch hơn và giảm thao tác thủ công trong quá trình sản xuất.

⚡ Sự phối hợp giữa cắt, vận chuyển và quản lý logistics tạo nên một giải pháp phù hợp cho các nhà máy giấy và cơ sở gia công có yêu cầu sản xuất liên tục.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – NỀN TẢNG CHO VẬN HÀNH CHÍNH XÁC

D-190C sử dụng máy tính công nghiệp 19 inch kết hợp hệ thống servo công suất cao CT của Anh, tạo nền tảng điều khiển cho các chuyển động chính của máy.

🖥️ Hệ thống điều khiển phần mềm được phát triển với quyền sở hữu trí tuệ độc lập, giao diện trực quan, bố cục hài hòa và nội dung hiển thị phong phú.

🎛️ Người vận hành có thể theo dõi nhiều thông tin trong quá trình sản xuất và thực hiện các thao tác điều khiển thuận tiện thông qua hệ thống giao diện.

⚡ Servo công suất cao kết hợp với hệ thống lưu trữ năng lượng giúp tận dụng hiệu quả năng lượng trong quá trình vận hành, từ đó hỗ trợ tiết kiệm điện và nâng cao hiệu quả kinh tế của dây chuyền.

🌱 Thiết kế hướng đến việc sử dụng năng lượng hiệu quả, phù hợp với mục tiêu vận hành tiết kiệm và giảm lãng phí năng lượng trong sản xuất.

MÀN HÌNH CẢM ỨNG VÀ GIAO DIỆN ĐIỀU KHIỂN TRỰC QUAN

D-190C được trang bị hệ thống giao diện điều khiển trực quan, giúp người vận hành dễ dàng tiếp cận các thông tin và chức năng của máy.

🖥️ Máy tính công nghiệp và màn hình cảm ứng hỗ trợ hiển thị các thông tin cần thiết trong quá trình vận hành.

📊 Giao diện đồ họa giúp bố trí thông tin rõ ràng, thuận tiện cho việc theo dõi trạng thái thiết bị và điều chỉnh các thông số sản xuất.

🔧 Sự kết hợp giữa phần cứng điều khiển công nghiệp và phần mềm điều khiển chuyên dụng giúp D-190C đáp ứng yêu cầu vận hành chính xác trong môi trường sản xuất liên tục.

PHẦN CẮT TÙY CHỌN – ĐIỀU KHIỂN SERVO VÀ ĐỊNH VỊ CHÍNH XÁC

Hệ thống phần cắt tùy chọn được thiết kế với servo điều khiển dao cắt tâm và dao tỉa, hỗ trợ điều chỉnh chính xác và thuận tiện hơn trong quá trình gia công.

🔪 Dao cắt tâm và dao tỉa có độ chính xác cao, kết hợp cơ chế tự động định vị để hỗ trợ thiết lập vị trí cắt phù hợp.

⚙️ Hệ thống giảm áp suất khí tự động hai giai đoạn giúp kiểm soát quá trình tác động của dao.

🎯 Độ sâu cắt được điều chỉnh dựa trên hoạt động của dao, giúp quá trình cắt được kiểm soát chính xác hơn.

✨ Cấu trúc phần cắt giúp giảm lượng bụi giấy phát sinh, đồng thời hỗ trợ tạo bề mặt cắt mịn và ổn định hơn.

TỰ ĐỘNG ĐỊNH VỊ – THIẾT LẬP NHANH THÔNG SỐ GIẤY

Chức năng tự động định vị tùy chọn giúp rút ngắn thời gian thiết lập khi thay đổi thông số sản xuất.

⚡ Người vận hành chỉ cần nhập các thông số giấy trên màn hình cảm ứng, hệ thống có thể tự động điều chỉnh nhanh với tốc độ 50mm/s.

📐 Cơ chế này giúp giảm thao tác điều chỉnh thủ công và hỗ trợ quá trình chuyển đổi giữa các yêu cầu sản xuất thuận tiện hơn.

CÁC BỘ PHẬN LIÊN QUAN

📦 Dụng cụ cuộn giấy.

📡 Cảm biến dẫn hướng web.

🔪 Máy cắt.

⚙️ Đai ép giảm tốc.

🛡️ Tấm dẫn hướng, tấm phân tách và tấm chắn.

THÂN MÁY GANG CẦU – KẾT CẤU VỮNG CHẮC

Thân chính của D-190C sử dụng kết cấu đúc và được chế tạo bằng gang cầu chất lượng cao.

🏭 Kết cấu thân máy có độ ổn định cao, đáp ứng yêu cầu về độ chính xác trong quá trình gia công và lắp ráp.

⚙️ Độ chính xác của thân máy đóng vai trò quan trọng trong việc duy trì sự ổn định của toàn bộ hệ thống khi vận hành ở tốc độ cao.

🔩 Kết cấu chắc chắn giúp máy hoạt động ổn định và đáng tin cậy trong môi trường sản xuất công nghiệp liên tục.

HỆ THỐNG BÔI TRƠN PHUN SƯƠNG – BẢO VỆ BÁNH RĂNG

D-190C sử dụng hệ thống bôi trơn bằng phun sương, giúp dầu bôi trơn được phân phối đến các bánh răng trong quá trình vận hành.

💧 Hệ thống đảm bảo các bánh răng được bôi trơn đầy đủ, hỗ trợ giảm ma sát trong quá trình truyền động.

⚙️ Việc duy trì trạng thái bôi trơn phù hợp giúp hạn chế hao mòn và góp phần kéo dài tuổi thọ của các bộ phận truyền động.

🔧 Đây là một trong những yếu tố quan trọng giúp hệ thống truyền động hoạt động ổn định trong thời gian dài.

BỘ DAO XOAY ĐÔI – TRUNG TÂM CỦA ĐỘ CHÍNH XÁC CẮT

Bộ dao xoay đôi của D-190C được thiết kế để đáp ứng yêu cầu cắt tốc độ cao với độ chính xác ổn định.

⚡ Servo CT công suất cao và phản hồi nhanh của Anh giúp kiểm soát chuyển động của bộ dao, hỗ trợ duy trì độ chính xác và hiệu quả cắt.

🇹🇼 Công nghệ đầu cắt tiên tiến của Đài Loan được kết hợp với cấu trúc bánh răng không khe hở, giúp hạn chế hiện tượng rung lắc giữa hai lưỡi dao.

🔪 Cấu trúc này hỗ trợ duy trì độ chính xác cắt đồng thời góp phần bảo vệ tuổi thọ của lưỡi dao.

🏗️ Thân hộp được chế tạo bằng gang cầu, sau đó trải qua xử lý lão hóa và được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục.

🎯 Quy trình này giúp đảm bảo độ chính xác và tính nhất quán của bộ phận dao trong quá trình vận hành.

🔩 Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp tăng độ ổn định của thân dụng cụ khi máy hoạt động ở tốc độ cao.

HỆ THỐNG UỐN NGƯỢC – GIÚP GIẤY PHẲNG VÀ ĐƯỜNG CẮT MƯỢT HƠN

D-190C được trang bị hệ thống điều khiển độ cong tự động, có khả năng điều chỉnh mức độ cong theo sự thay đổi của cuộn giấy.

🔄 Khi đặc tính cuộn giấy thay đổi, hệ thống sẽ điều chỉnh độ cong tương ứng để hỗ trợ kiểm soát trạng thái vật liệu.

📄 Cơ chế này giúp giấy phẳng hơn trước khi đi qua các công đoạn tiếp theo.

✨ Khi vật liệu được duy trì trạng thái ổn định, đường cắt cũng có điều kiện đạt độ mượt và đồng đều tốt hơn.

THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Loại	D190C
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1900mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	400-1700mm
Độ chính xác khi cắt	± 0,15mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	500 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1700mm
Công suất động cơ chính	68,9kW
Tổng công suất	98/105kW
Tổng trọng lượng	28 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

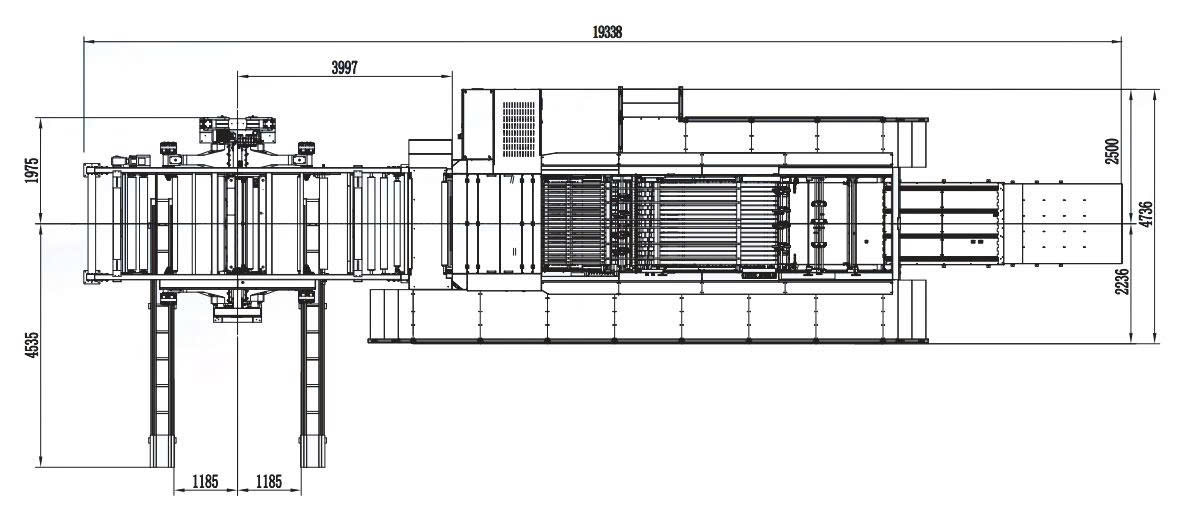

SƠ ĐỒ MẶT BẰNG LẮP ĐẶT DÒNG D

Sơ đồ mặt bằng lắp đặt dòng D được sử dụng để thể hiện cách bố trí tổng thể của hệ thống máy và các khu vực chức năng trong dây chuyền.

📐 Việc tham khảo sơ đồ mặt bằng giúp doanh nghiệp chủ động hơn trong quá trình chuẩn bị không gian lắp đặt, bố trí thiết bị và tổ chức khu vực vận hành.

TÍNH NĂNG SẢN PHẨM & CẤU HÌNH

Cấu hình ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Cấu hình	Trạng thái
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Cấu hình	Trạng thái
1	Bộ phận chính servo	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Máy tính công nghiệp màu sắc trung thực 16 inch	●

PHẦN VẬN CHUYỂN

STT	Cấu hình	Trạng thái
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng giữ giấy bằng chân không	●
6	Máy tính công nghiệp màu sắc chân thực 10 inch	●

PHẦN GIAO BÁO

STT	Cấu hình	Trạng thái
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Cấu hình	Trạng thái
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

D-190C – GIẢI PHÁP CẮT GIẤY KHỔ LỚN, ĐỘ CHÍNH XÁC CAO VÀ VẬN HÀNH LIÊN TỤC

D-190C không chỉ tập trung vào công đoạn cắt mà còn kết hợp hệ thống servo, bộ dao xoay đôi, vận chuyển tốc độ cao, điều khiển tự động và hệ thống logistics của dòng D để tạo nên một giải pháp sản xuất đồng bộ.

🚀 Khổ giấy tối đa 1900mm, tốc độ cắt tối đa 300m/phút và tần số cắt tối đa 500 xu/phút giúp máy đáp ứng các dây chuyền cần xử lý khối lượng vật liệu lớn.

🎯 Độ chính xác cắt ± 0,15mm cùng hệ thống dao xoay đôi không khe hở hỗ trợ duy trì chất lượng cắt ổn định.

📦 Hệ thống vận chuyển không ngừng và logistics tự động giúp tối ưu hóa dòng chảy vật liệu sau công đoạn cắt.

⚡ Hệ thống servo công suất cao kết hợp lưu trữ năng lượng hỗ trợ vận hành hiệu quả và tiết kiệm năng lượng.

📞 Liên hệ ngay để được tư vấn cấu hình D-190C phù hợp với loại giấy, khổ cuộn, sản lượng và yêu cầu vận hành thực tế của doanh nghiệp bạn.
