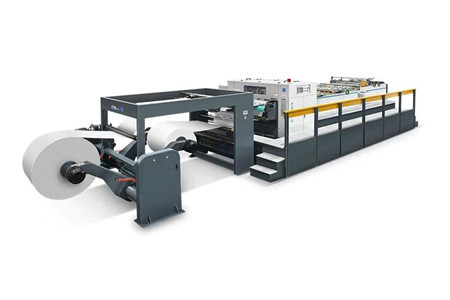

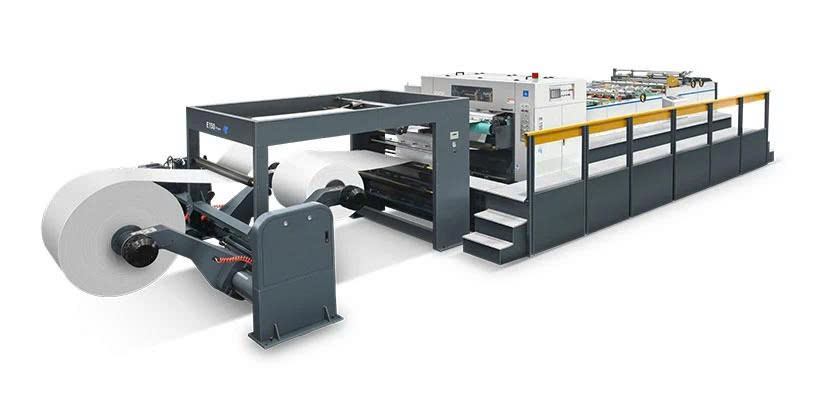

Máy cắt giấy quay đôi độ chính xác cao với hệ thống điều khiển servo E-150

MÁY CẮT GIẤY QUAY ĐÔI ĐỘ CHÍNH XÁC CAO E-150 – ĐIỀU KHIỂN SERVO, CẮT ỔN ĐỊNH, NĂNG SUẤT CAO

Khi yêu cầu về chất lượng đường cắt ngày càng cao, một chiếc máy cắt giấy không chỉ cần tốc độ mà còn phải đảm bảo độ chính xác, sự ổn định và khả năng vận hành liên tục trong môi trường sản xuất công nghiệp.

Máy cắt giấy quay đôi độ chính xác cao E-150 được phát triển dựa trên công nghệ Đức kết hợp với nhiều năm kinh nghiệm trong sản xuất máy cắt giấy. Thiết bị hướng đến khả năng cắt chính xác, hiệu quả cao và duy trì sự ổn định trong quá trình vận hành.

E-150 được thiết kế với bộ dao xoay đôi, hệ thống servo công suất cao, bánh răng không có độ rơ, giá đỡ dao cân bằng động tốc độ cao cùng hệ thống bôi trơn được cải tiến. Tất cả được kết hợp để tạo nên một hệ thống cắt có khả năng làm việc ở tốc độ cao và duy trì độ chính xác ổn định.

⚡ Tốc độ cắt tối đa lên đến 300m/phút

🎯 Độ chính xác khi cắt ± 0,25mm

🔪 Bộ dao xoay đôi hỗ trợ cắt ổn định ở tốc độ cao

⚙️ Hệ thống servo công suất cao INVT

🖥️ Máy tính công nghiệp cỡ lớn và giao diện điều khiển trực quan

🔋 Hệ thống lưu trữ năng lượng hỗ trợ tiết kiệm điện năng

🏗️ Thân máy sử dụng kết cấu đúc bằng gang cầu chất lượng cao

📄 Nhiều tùy chọn hỗ trợ làm phẳng, hút chân không và cắt khí nén

E-150 – GIẢI PHÁP CẮT GIẤY CHO NHIỀU LOẠI VẬT LIỆU

E-150 được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất và gia công giấy, phù hợp với những vật liệu yêu cầu độ chính xác và sự ổn định trong quá trình cắt.

📦 Bìa cứng, giấy mỹ thuật và giấy kraft

📄 Giấy văn hóa, giấy in offset đôi

✨ Giấy ảnh bóng cao cấp

🥇 Bìa cứng vàng và bạc

🔩 Giấy nhôm

🖨️ Giấy laser

📦 Giấy bao bì thuốc lá và rượu

Phạm vi ứng dụng đa dạng giúp E-150 có thể đáp ứng nhiều yêu cầu sản xuất khác nhau, từ các loại giấy thông dụng đến những vật liệu có yêu cầu cao hơn về chất lượng đường cắt.

THIẾT KẾ TẬP TRUNG VÀO ĐỘ CHÍNH XÁC VÀ HIỆU QUẢ CẮT

E-150 được phát triển với mục tiêu nâng cao hiệu quả sản xuất và tối ưu hóa độ chính xác của sản phẩm sau cắt.

Máy sử dụng con lăn cắt chất lượng cao với thiết kế tiên tiến, kết hợp bánh răng không có độ rơ và giá đỡ dao được cân bằng động ở tốc độ cao.

⚙️ Bánh răng không có độ rơ giúp hạn chế khe hở trong quá trình truyền động

🎯 Giá đỡ dao cân bằng động hỗ trợ sự ổn định khi vận hành tốc độ cao

🔪 Bộ dao xoay đôi giúp duy trì độ chính xác của đường cắt

⚡ Hệ thống servo công suất cao hỗ trợ phản hồi nhanh và điều khiển chính xác

🔋 Tủ lưu trữ năng lượng kết hợp với hệ thống servo giúp sử dụng điện năng hiệu quả hơn

💨 Hệ thống bôi trơn được cải tiến giúp các bộ phận truyền động hoạt động ổn định

Sự kết hợp giữa cơ cấu cơ khí chính xác và hệ thống điều khiển servo giúp E-150 hướng đến khả năng cắt ổn định lâu dài ở tốc độ cao, đồng thời hỗ trợ giảm độ ồn trong quá trình vận hành.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – SERVO INVT, VẬN HÀNH TRỰC QUAN

E-150 sử dụng máy tính công nghiệp cỡ lớn kết hợp hệ thống servo công suất cao INVT và hệ thống điều khiển phần mềm với quyền sở hữu trí tuệ độc lập.

🖥️ Máy tính công nghiệp cỡ lớn hỗ trợ hiển thị thông tin vận hành

⚡ Hệ thống servo công suất cao INVT hỗ trợ điều khiển chính xác

🎛️ Phần mềm điều khiển có giao diện trực quan

📊 Nội dung hiển thị phong phú, hỗ trợ người vận hành theo dõi các thông tin cần thiết

🔧 Khả năng vận hành mạnh mẽ, phù hợp với yêu cầu sản xuất công nghiệp

🔋 Servo công suất cao kết hợp hệ thống lưu trữ năng lượng giúp tiết kiệm điện năng hiệu quả hơn

Hệ thống điều khiển được thiết kế hướng đến sự thuận tiện trong quá trình vận hành, đồng thời hỗ trợ nâng cao hiệu quả kinh tế và mục tiêu tiết kiệm năng lượng, thân thiện với môi trường.

MÀN HÌNH ĐIỀU KHIỂN – DỄ QUAN SÁT, THAO TÁC THUẬN TIỆN

E-150 được trang bị màn hình cảm ứng, giúp người vận hành dễ dàng theo dõi thông tin và thực hiện các thao tác điều chỉnh trong quá trình sản xuất.

👆 Thao tác trực tiếp trên màn hình cảm ứng

📊 Hiển thị thông tin vận hành rõ ràng

🎯 Hỗ trợ điều chỉnh các thông số thuận tiện

🖥️ Màn hình cảm ứng được bố trí trong cả phần xẻ rãnh và phần vận chuyển

Thiết kế giao diện trực quan giúp quá trình thao tác trở nên thuận tiện hơn, đặc biệt khi máy cần điều chỉnh theo từng yêu cầu sản xuất.

DỤNG CỤ LÀM PHẲNG MÉP GIẤY BẰNG CON LĂN CAO SU – TÙY CHỌN

Đối với các loại giấy dày và có định lượng cao, khả năng làm phẳng mép giấy đóng vai trò quan trọng trong quá trình xử lý.

E-150 cung cấp dụng cụ làm phẳng mép giấy bằng con lăn cao su như một tùy chọn bổ sung.

📄 Hỗ trợ làm phẳng giấy dày

📐 Phù hợp với giấy có định lượng cao

⚙️ Hỗ trợ cải thiện hiệu quả làm phẳng giấy

Giải pháp này giúp tăng khả năng kiểm soát trạng thái của giấy trước khi đi vào quá trình cắt.

HÚT CHÂN KHÔNG MÉP GIẤY – TÙY CHỌN

Hệ thống hút chân không mép giấy sử dụng lực hút chân không thay cho phương pháp ấn bánh xe ở tốc độ thấp.

💨 Sử dụng lực hút chân không để giữ mép giấy

📄 Hỗ trợ hạn chế các điểm sáng phát sinh trong quá trình xử lý

⚙️ Giúp kiểm soát mép giấy trong quá trình vận hành

Đây là tùy chọn phù hợp khi doanh nghiệp cần tăng khả năng kiểm soát mép giấy trong quá trình cắt.

THÂN MÁY GANG CẦU – NỀN TẢNG CHO SỰ ỔN ĐỊNH

Phần thân chính của E-150 sử dụng kết cấu đúc và được làm bằng gang cầu chất lượng cao.

🏗️ Kết cấu thân máy chắc chắn

📐 Yêu cầu độ chính xác cao trong quá trình gia công

⚙️ Hỗ trợ duy trì sự ổn định của toàn bộ hệ thống

🔩 Tạo nền tảng vững chắc cho quá trình vận hành tốc độ cao

Độ chính xác của thân máy giúp toàn bộ thiết bị hoạt động ổn định và đáng tin cậy hơn trong quá trình sản xuất.

HỆ THỐNG BÔI TRƠN BÁNH RĂNG – HỖ TRỢ DUY TRÌ VẬN HÀNH ỔN ĐỊNH

E-150 sử dụng hệ thống bôi trơn bánh răng bằng phun, đảm bảo các bánh răng được bôi trơn đầy đủ trong suốt quá trình hoạt động.

💧 Dầu bôi trơn được phân phối đến các vị trí cần thiết

⚙️ Hỗ trợ giảm ma sát trong quá trình truyền động

🔧 Giúp các bánh răng hoạt động ổn định hơn

⏳ Hỗ trợ kéo dài tuổi thọ của máy

Hệ thống bôi trơn được thiết kế để hỗ trợ bảo vệ các bộ phận truyền động và duy trì khả năng vận hành ổn định trong thời gian dài.

BỘ DAO XOAY ĐÔI – DUY TRÌ ĐỘ CHÍNH XÁC KHI VẬN HÀNH TỐC ĐỘ CAO

Bộ dao xoay đôi được trang bị servo CT công suất cao và phản hồi nhanh của Anh nhằm hỗ trợ độ chính xác và hiệu quả cắt.

Công nghệ đầu cắt tiên tiến của Đài Loan kết hợp với thiết kế cấu trúc bánh răng không khe hở giúp hạn chế hiệu quả khe hở rung lắc giữa hai lưỡi dao.

⚙️ Cấu trúc bánh răng không khe hở hỗ trợ chuyển động ổn định

🎯 Hạn chế ảnh hưởng của rung động đến độ chính xác cắt

🔪 Hỗ trợ duy trì tuổi thọ của lưỡi dao

🏗️ Thân hộp được làm bằng gang cầu

🔧 Sau xử lý lão hóa, thân hộp được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục

📐 Hỗ trợ đảm bảo độ chính xác và tính nhất quán của sản phẩm

Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp đảm bảo sự ổn định của thân dụng cụ trong quá trình vận hành tốc độ cao.

BỘ PHẬN CẮT BẰNG KHÍ NÉN – TÙY CHỌN

E-150 có thể được trang bị bộ phận cắt bằng khí nén tùy theo nhu cầu sản xuất.

⚙️ Điều chỉnh thuận tiện

🎯 Định vị chính xác

🔒 Khóa chặt bằng thiết bị khí nén

Giải pháp này giúp người vận hành thuận tiện hơn trong quá trình thiết lập và điều chỉnh bộ phận cắt.

THIẾT KẾ HƯỚNG ĐẾN KHẢ NĂNG XẾP CHỒNG CAO HƠN

Thân máy được nâng cao tổng thể nhằm hỗ trợ khả năng xếp chồng nhiều tờ hơn sau mỗi lần xuất hàng.

Thiết kế này giúp E-150 phù hợp hơn với những dây chuyền có yêu cầu xử lý khối lượng giấy lớn và cần tối ưu không gian xếp chồng sau cắt.

NHIỀU TÙY CHỌN ĐỂ MỞ RỘNG KHẢ NĂNG VẬN HÀNH

E-150 được cung cấp với nhiều tùy chọn khác nhau để doanh nghiệp có thể lựa chọn theo yêu cầu thực tế của dây chuyền.

🔧 Hệ thống cắt khí nén

♻️ Thiết bị tự động đẩy phế liệu

📄 Thiết bị làm thẳng giấy bằng động cơ

⬆️⬇️ Cơ cấu ép giấy lên xuống

💨 Hút chân không mép giấy

⚙️ Dụng cụ làm phẳng mép giấy bằng con lăn cao su

Các tùy chọn này giúp cấu hình máy có thể được điều chỉnh phù hợp hơn với loại giấy, quy trình sản xuất và yêu cầu vận hành cụ thể.

THÔNG SỐ KỸ THUẬT

Thông số	E150
Loại	E150
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1500mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	450-1650mm
Độ chính xác khi cắt	± 0,25mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	450 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1500mm
Công suất động cơ chính	64kW
Tổng công suất	95kW
Tổng trọng lượng	15 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

TÍNH NĂNG SẢN PHẨM VÀ CẤU HÌNH

Quy ước cấu hình: ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Hạng mục	E150
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Hạng mục	E150
1	Servo truyền động chính	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn và thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Màn hình cảm ứng 10 inch	●

PHẦN VẬN CHUYỂN

STT	Hạng mục	E150
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng hút giấy chân không	●
6	Màn hình cảm ứng 10 inch	●

PHẦN GIAO BÁO

STT	Hạng mục	E150
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Hạng mục	E150
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

E-150 – KẾT HỢP ĐỘ CHÍNH XÁC, TỐC ĐỘ VÀ KHẢ NĂNG ĐIỀU KHIỂN

E-150 được xây dựng dựa trên sự kết hợp giữa bộ dao xoay đôi, hệ thống servo công suất cao, kết cấu thân máy gang cầu, hệ thống bôi trơn và các giải pháp hỗ trợ kiểm soát giấy trong quá trình vận hành.

🎯 Độ chính xác khi cắt ± 0,25mm

⚡ Tốc độ cắt tối đa 300m/phút

🔪 Bộ dao xoay đôi với cấu trúc bánh răng không khe hở

⚙️ Hệ thống servo công suất cao INVT

🖥️ Máy tính công nghiệp cỡ lớn và màn hình cảm ứng 10 inch

🔋 Hệ thống lưu trữ năng lượng hỗ trợ tiết kiệm điện năng

🏗️ Thân máy gang cầu có độ ổn định cao

💨 Tùy chọn hút chân không mép giấy

📄 Tùy chọn làm phẳng mép giấy bằng con lăn cao su

🔒 Tùy chọn bộ phận cắt bằng khí nén

E-150 là lựa chọn phù hợp cho những dây chuyền cần một hệ thống cắt giấy có tốc độ cao, độ chính xác ổn định và khả năng tùy chỉnh cấu hình theo yêu cầu sản xuất.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH E-150 PHÙ HỢP VỚI LOẠI GIẤY, KHỔ GIẤY VÀ QUY TRÌNH SẢN XUẤT CỦA DOANH NGHIỆP.
