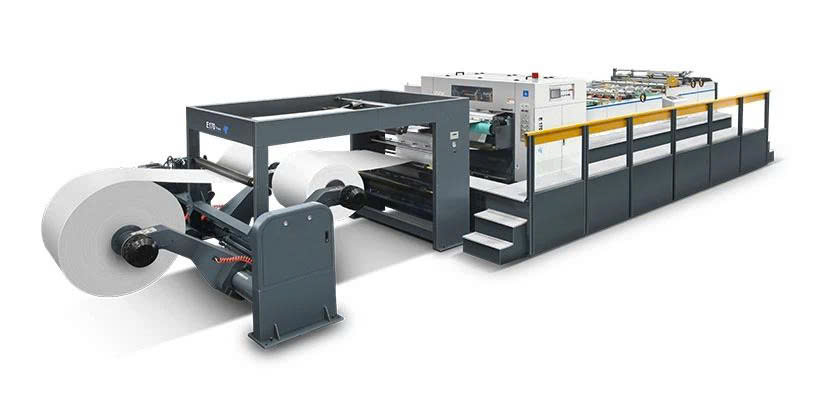

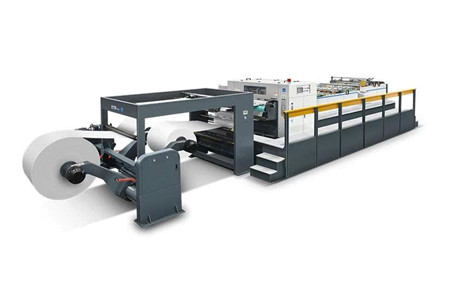

Máy cắt giấy quay đôi độ chính xác cao với hệ thống điều khiển servo E-170

MÁY CẮT GIẤY QUAY ĐÔI ĐỘ CHÍNH XÁC CAO E-170 – ĐIỀU KHIỂN SERVO, CẮT ỔN ĐỊNH, NĂNG SUẤT CAO

E-170 là dòng máy cắt giấy quay đôi độ chính xác cao với hệ thống điều khiển servo, được phát triển dựa trên công nghệ Đức và nhiều năm kinh nghiệm trong sản xuất máy cắt giấy. Máy hướng đến các dây chuyền cần đồng thời đáp ứng yêu cầu về độ chính xác, hiệu quả sản xuất và khả năng vận hành ổn định.

E-170 được sử dụng rộng rãi trong gia công nhiều loại vật liệu như bìa cứng, giấy mỹ thuật, giấy kraft, giấy văn hóa, giấy in offset đôi, giấy ảnh bóng cao cấp, bìa cứng vàng và bạc, giấy nhôm, giấy laser, giấy bao bì thuốc lá và rượu…

Trên nền tảng mục tiêu nâng cao hiệu quả sản xuất và tối ưu độ chính xác sản phẩm, máy được trang bị con lăn cắt chất lượng cao với thiết kế tiên tiến, bánh răng không có độ rơ, giá đỡ dao cân bằng động tốc độ cao, hệ thống servo công suất cao kết hợp tủ lưu trữ năng lượng và hệ thống bôi trơn được cải tiến.

⚡ Khả năng vận hành tốc độ cao được kết hợp với cơ cấu cắt chính xác, hỗ trợ duy trì độ ổn định trong quá trình sản xuất lâu dài.

🎯 Cấu trúc truyền động được thiết kế để hạn chế rung động và khe hở, hỗ trợ duy trì độ chính xác của đường cắt.

🔇 Thiết kế máy hướng đến khả năng vận hành với độ ồn thấp hơn.

🖥️ Màn hình cảm ứng LED độ nét cao cùng giao diện đồ họa trực quan giúp thao tác thuận tiện hơn.

🔄 Hệ thống đồng bộ hóa màn hình kép hỗ trợ người vận hành theo dõi và điều khiển máy dễ dàng.

📦 Thân máy được nâng cao tổng thể, tạo điều kiện xếp chồng nhiều tờ hơn sau mỗi lần xuất hàng.

E-170 – GIẢI PHÁP CẮT GIẤY CHÍNH XÁC CHO DÂY CHUYỀN HIỆN ĐẠI

E-170 được xây dựng theo hướng kết hợp giữa cơ khí chính xác, truyền động servo và điều khiển điện tử, tạo thành một hệ thống cắt phù hợp với các dây chuyền sản xuất giấy có yêu cầu cao về chất lượng thành phẩm.

🎯 Độ chính xác ổn định: Cấu trúc dao xoay đôi, bánh răng không có độ rơ và servo công suất cao hỗ trợ kiểm soát chuyển động trong quá trình cắt.

🚀 Tốc độ cao: Tốc độ cắt tối đa đạt 300m/phút, đáp ứng nhu cầu xử lý vật liệu với năng suất lớn.

⚙️ Truyền động servo: Hệ thống servo công suất cao kết hợp tủ lưu trữ năng lượng hỗ trợ vận hành hiệu quả.

🔧 Kết cấu chắc chắn: Thân máy và các cụm cơ cấu chính được thiết kế để duy trì sự ổn định khi vận hành ở tốc độ cao.

📄 Xử lý đa dạng vật liệu: Phạm vi giấy 150-1000GSM cho phép máy đáp ứng nhiều nhóm vật liệu giấy khác nhau.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – SERVO INVT CÔNG SUẤT CAO

E-170 sử dụng máy tính công nghiệp cỡ lớn kết hợp hệ thống servo công suất cao INVT. Hệ thống điều khiển phần mềm có quyền sở hữu trí tuệ độc lập, được thiết kế với giao diện hài hòa, nội dung hiển thị phong phú và khả năng vận hành mạnh mẽ.

🖥️ Máy tính công nghiệp cỡ lớn tạo không gian hiển thị thuận tiện cho việc theo dõi và điều khiển.

⚡ Hệ thống servo công suất cao INVT hỗ trợ điều khiển các chuyển động của máy với độ chính xác và hiệu suất cao.

🎛️ Phần mềm điều khiển có quyền sở hữu trí tuệ độc lập, cung cấp giao diện trực quan và nội dung hiển thị phong phú.

🔋 Servo công suất cao kết hợp hệ thống lưu trữ năng lượng giúp sử dụng điện năng hiệu quả hơn.

🌱 Hệ thống điều khiển và lưu trữ năng lượng hướng đến mục tiêu tiết kiệm năng lượng và thân thiện với môi trường.

MÀN HÌNH ĐIỀU KHIỂN – TRỰC QUAN, THUẬN TIỆN

E-170 được thiết kế với hệ thống giao diện điều khiển trực quan, giúp người vận hành dễ dàng theo dõi trạng thái máy và thực hiện các thao tác cần thiết trong quá trình sản xuất.

📱 Màn hình cảm ứng LED độ nét cao hỗ trợ thao tác trực tiếp.

🎨 Giao diện đồ họa trực quan giúp thông tin được hiển thị rõ ràng.

🔄 Hệ thống đồng bộ hóa màn hình kép hỗ trợ quá trình vận hành thuận tiện hơn.

👨‍🏭 Thiết kế giao diện hướng đến khả năng thao tác nhanh và dễ quan sát trong môi trường sản xuất.

DỤNG CỤ LÀM PHẲNG MÉP GIẤY BẰNG CON LĂN CAO SU – TÙY CHỌN

Đối với các loại giấy dày và có định lượng cao, E-170 có thể được trang bị dụng cụ làm phẳng mép giấy bằng con lăn cao su tùy chọn.

📄 Hỗ trợ làm phẳng giấy dày và giấy có định lượng cao.

⚙️ Con lăn cao su hỗ trợ xử lý phần mép giấy trong quá trình vận chuyển.

🎯 Giúp cải thiện hiệu quả làm phẳng giấy trước khi đi vào các công đoạn tiếp theo.

HÚT CHÂN KHÔNG MÉP GIẤY – TÙY CHỌN

Hệ thống hút chân không mép giấy là một tùy chọn được thiết kế để thay thế lực ép của bánh xe tại tốc độ thấp bằng lực hút chân không.

🌬️ Sử dụng lực hút chân không để giữ mép giấy.

📄 Hỗ trợ hạn chế hiện tượng điểm sáng do cơ cấu bánh xe ép tại tốc độ thấp.

🎯 Giúp quá trình xử lý mép giấy ổn định hơn trong các điều kiện vận hành phù hợp.

THÂN MÁY GANG CẦU – NỀN TẢNG CHO ĐỘ ỔN ĐỊNH CAO

Phần thân chính của E-170 sử dụng kết cấu đúc và được chế tạo bằng gang cầu chất lượng cao. Độ chính xác của thân máy đóng vai trò quan trọng trong việc duy trì sự ổn định của toàn bộ hệ thống.

🏗️ Kết cấu đúc tạo nền tảng chắc chắn cho máy.

🔩 Gang cầu chất lượng cao hỗ trợ duy trì độ ổn định của thân máy.

🎯 Độ chính xác cao trong gia công giúp toàn bộ máy vận hành ổn định và đáng tin cậy hơn.

⚙️ Kết cấu vững chắc phù hợp với yêu cầu vận hành ở tốc độ cao.

HỆ THỐNG BÔI TRƠN BẰNG DẦU – HỖ TRỢ DUY TRÌ TRUYỀN ĐỘNG ỔN ĐỊNH

E-170 sử dụng hệ thống bôi trơn bánh răng bằng phun để đảm bảo các bánh răng được bôi trơn đầy đủ trong suốt quá trình hoạt động.

🛢️ Hệ thống phun giúp dầu được cung cấp đến các vị trí cần thiết.

⚙️ Duy trì trạng thái bôi trơn cho bánh răng trong quá trình vận hành.

🔧 Hỗ trợ giảm ảnh hưởng của ma sát và góp phần kéo dài tuổi thọ của máy.

BỘ DAO XOAY ĐÔI – KIỂM SOÁT ĐỘ CHÍNH XÁC KHI CẮT TỐC ĐỘ CAO

Bộ dao xoay đôi là một trong những cụm cơ cấu quan trọng nhất của E-170. Máy sử dụng servo CT công suất cao và phản hồi nhanh của Anh nhằm đảm bảo khả năng kiểm soát chuyển động, độ chính xác và hiệu quả cắt.

🇬🇧 Servo CT công suất cao và phản hồi nhanh hỗ trợ điều khiển chuyển động của bộ dao.

🇹🇼 Công nghệ đầu cắt tiên tiến của Đài Loan được kết hợp với cấu trúc bánh răng không khe hở.

🎯 Thiết kế bánh răng không khe hở giúp loại bỏ hiệu quả khe hở rung lắc giữa hai lưỡi dao, hỗ trợ duy trì độ chính xác cắt.

🔪 Cấu trúc bộ dao được thiết kế nhằm hỗ trợ đảm bảo tuổi thọ lưỡi dao trong quá trình vận hành.

🏗️ Thân hộp được làm bằng gang cầu, tạo nền tảng chắc chắn cho cụm dao.

🔬 Sau khi xử lý lão hóa, chi tiết được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục nhằm đảm bảo độ chính xác và tính nhất quán của sản phẩm.

⚙️ Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp đảm bảo sự ổn định của thân dụng cụ trong quá trình vận hành tốc độ cao.

BỘ PHẬN CẮT BẰNG KHÍ NÉN – TÙY CHỌN

E-170 có thể được trang bị bộ phận cắt bằng khí nén tùy chọn, hỗ trợ người vận hành trong quá trình điều chỉnh và thiết lập cơ cấu cắt.

⚙️ Điều chỉnh thuận tiện.

🎯 Định vị chính xác.

🔒 Khóa chặt bằng thiết bị khí nén.

🛠️ Cấu trúc tùy chọn giúp mở rộng khả năng cấu hình máy theo yêu cầu thực tế của dây chuyền.

THIẾT KẾ THÂN MÁY NÂNG CAO – HỖ TRỢ XẾP CHỒNG NHIỀU TỜ HƠN

E-170 được thiết kế nâng cao tổng thể phần thân máy để tạo thêm không gian cho quá trình xếp chồng giấy sau mỗi lần xuất hàng.

📦 Thân máy được nâng cao tổng thể.

⬆️ Hỗ trợ tăng khả năng xếp chồng giấy.

🏭 Phù hợp với dây chuyền có nhu cầu xử lý sản lượng lớn và yêu cầu thu gom thành phẩm liên tục.

NHIỀU TÙY CHỌN ĐỂ LINH HOẠT CẤU HÌNH DÂY CHUYỀN

Bên cạnh cấu hình tiêu chuẩn, E-170 cung cấp nhiều tùy chọn nhằm đáp ứng các yêu cầu khác nhau trong quá trình sản xuất.

🛠️ Hệ thống cắt bằng khí nén.

📦 Thiết bị tự động đẩy phế liệu.

📄 Thiết bị làm thẳng giấy bằng động cơ.

⬆️⬇️ Cơ cấu ép giấy lên xuống.

⚙️ Các tùy chọn này giúp doanh nghiệp xây dựng cấu hình phù hợp hơn với loại vật liệu, quy trình vận hành và yêu cầu sản xuất thực tế.

E-170 – XỬ LÝ NHIỀU LOẠI VẬT LIỆU GIẤY

E-170 được phát triển để đáp ứng nhiều ứng dụng trong ngành giấy và gia công sau in.

📚 Bìa cứng.

🎨 Giấy mỹ thuật.

📦 Giấy kraft.

📄 Giấy văn hóa.

🖨️ Giấy in offset đôi.

✨ Giấy ảnh bóng cao cấp.

🥇 Bìa cứng vàng và bạc.

🔩 Giấy nhôm.

💡 Giấy laser.

🍷 Giấy bao bì thuốc lá và rượu.

Với phạm vi giấy từ 150-1000GSM và kích thước giấy tối đa 1700mm, E-170 có khả năng đáp ứng nhiều quy cách vật liệu trong cùng một hệ thống máy.

THÔNG SỐ KỸ THUẬT

Thông số	E170
Loại	E170
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1700mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	450-1650mm
Độ chính xác khi cắt	± 0,25mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	450 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1500mm
Công suất động cơ chính	64kW
Tổng công suất	95kW
Tổng trọng lượng	16 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

TÍNH NĂNG SẢN PHẨM VÀ CẤU HÌNH

Cấu hình ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Cấu hình	E170
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Cấu hình	E170
1	Servo truyền động chính	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn và thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Màn hình cảm ứng 10 inch	●

PHẦN VẬN CHUYỂN

STT	Cấu hình	E170
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng hút giấy chân không	●
6	Màn hình cảm ứng 10 inch	●

PHẦN GIAO BÁO

STT	Cấu hình	E170
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Cấu hình	E170
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

E-170 – KẾT HỢP ĐỘ CHÍNH XÁC, TỐC ĐỘ VÀ KHẢ NĂNG ĐIỀU KHIỂN

E-170 được thiết kế cho các dây chuyền sản xuất cần một hệ thống cắt giấy có khả năng xử lý tốc độ cao nhưng vẫn chú trọng đến độ chính xác và sự ổn định. Sự kết hợp giữa servo INVT công suất cao, bộ dao xoay đôi, bánh răng không khe hở, thân máy gang cầu, hệ thống bôi trơn và các cấu hình tùy chọn tạo nên một nền tảng máy linh hoạt cho nhiều yêu cầu sản xuất.

🚀 Tốc độ cao: Tốc độ cắt tối đa đạt 300m/phút.

🎯 Độ chính xác: Độ chính xác khi cắt đạt ± 0,25mm theo thông số kỹ thuật.

⚡ Điều khiển servo: Hệ thống servo công suất cao INVT kết hợp hệ thống lưu trữ năng lượng.

🔪 Dao xoay đôi: Cấu trúc bánh răng không khe hở hỗ trợ duy trì độ chính xác giữa hai lưỡi dao.

📦 Khổ xử lý lớn: Kích thước giấy tối đa đạt 1700mm.

📄 Vật liệu đa dạng: Phạm vi giấy từ 150-1000GSM.

🛠️ Cấu hình linh hoạt: Có nhiều tùy chọn để mở rộng khả năng vận hành theo nhu cầu thực tế.

SẴN SÀNG NÂNG CẤP DÂY CHUYỀN CẮT GIẤY?

Nếu doanh nghiệp đang tìm kiếm một máy cắt giấy quay đôi độ chính xác cao với tốc độ xử lý lớn, hệ thống servo mạnh mẽ, cấu trúc cơ khí ổn định và khả năng tùy chọn linh hoạt, E-170 là giải pháp có thể đáp ứng nhiều yêu cầu trong sản xuất giấy công nghiệp.

📞 Liên hệ ngay để được tư vấn cấu hình E-170 phù hợp với loại giấy, khổ giấy, quy cách thành phẩm và yêu cầu dây chuyền của doanh nghiệp.

📋 Cung cấp thông tin về vật liệu và sản lượng dự kiến để được tư vấn cấu hình phù hợp.

🏭 E-170 – Cắt chính xác, vận hành ổn định, tối ưu hiệu quả cho dây chuyền sản xuất giấy hiện đại.
