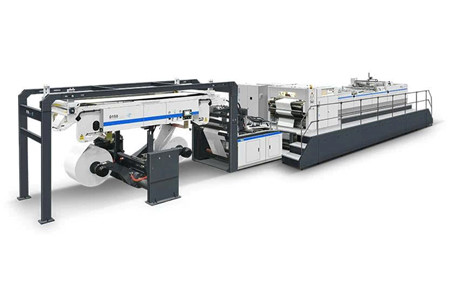

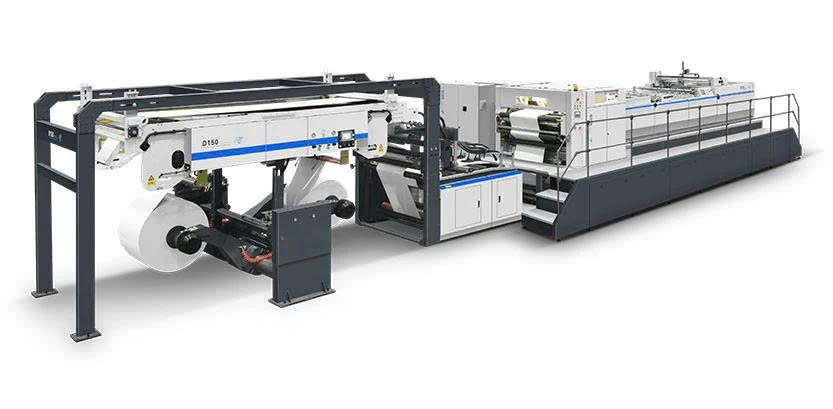

Máy cắt giấy xoay đôi thông minh D-150

MÁY CẮT GIẤY XOAY ĐÔI THÔNG MINH D-150 – CẮT NHANH, CHÍNH XÁC, ỔN ĐỊNH Ở TỐC ĐỘ CAO

Trong sản xuất giấy công nghiệp, một hệ thống cắt hiệu quả không chỉ cần tốc độ cao mà còn phải duy trì độ chính xác, sự ổn định và khả năng vận hành liên tục trong thời gian dài.

Máy cắt giấy xoay đôi thông minh D-150 được phát triển dựa trên công nghệ Đức kết hợp với nhiều năm kinh nghiệm trong lĩnh vực sản xuất máy cắt giấy. Thiết bị hướng đến khả năng cắt chính xác, hiệu quả cao và hoạt động ổn định, đáp ứng những yêu cầu ngày càng cao của các dây chuyền gia công giấy hiện đại.

D-150 được trang bị bộ dao xoay đôi, hệ thống servo công suất cao, bánh răng không có độ rơ, giá đỡ dao cân bằng động tốc độ cao, hệ thống bôi trơn cải tiến cùng hệ thống điều khiển điện tử trực quan.

⚡ Tốc độ cắt tối đa lên đến 300m/phút

🎯 Độ chính xác khi cắt ± 0,15mm

🔪 Bộ dao xoay đôi hỗ trợ cắt ổn định ở tốc độ cao

🖥️ Hệ thống điều khiển bằng máy tính công nghiệp và màn hình cảm ứng

🔋 Servo công suất cao kết hợp hệ thống lưu trữ năng lượng

🏗️ Thân máy sử dụng kết cấu đúc bằng gang cầu chất lượng cao

⚙️ Có nhiều tùy chọn tự động hóa để mở rộng cấu hình theo nhu cầu sản xuất

D-150 – GIẢI PHÁP CẮT GIẤY CHO DÂY CHUYỀN SẢN XUẤT HIỆN ĐẠI

D-150 được thiết kế để xử lý nhiều loại vật liệu giấy khác nhau, phù hợp với các doanh nghiệp yêu cầu cao về năng suất, độ chính xác và chất lượng đường cắt.

📦 Bìa cứng, giấy mỹ thuật và giấy kraft

📄 Giấy văn hóa, giấy offset đôi

✨ Giấy ảnh bóng cao cấp

🥇 Bìa cứng vàng và bạc

🔩 Giấy nhôm

🖨️ Giấy laser

📦 Giấy bao bì thuốc lá và rượu

Với phạm vi ứng dụng rộng, D-150 có thể đáp ứng nhiều nhu cầu gia công khác nhau, từ các loại giấy thông dụng đến những vật liệu yêu cầu độ chính xác cao trong quá trình cắt.

THIẾT KẾ TẬP TRUNG VÀO ĐỘ CHÍNH XÁC VÀ SỰ ỔN ĐỊNH

D-150 được phát triển với mục tiêu nâng cao hiệu quả sản xuất và tối ưu hóa độ chính xác của sản phẩm sau cắt.

Máy sử dụng con lăn cắt chất lượng cao với thiết kế tiên tiến, kết hợp bánh răng không có độ rơ và giá đỡ dao được cân bằng động ở tốc độ cao.

⚙️ Cấu trúc truyền động giúp hạn chế khe hở trong quá trình vận hành

🎯 Giá đỡ dao cân bằng động hỗ trợ sự ổn định khi máy chạy tốc độ cao

🔪 Bộ dao xoay đôi giúp duy trì độ chính xác của đường cắt

⚡ Hệ thống servo công suất cao nhập khẩu từ Anh hỗ trợ khả năng điều khiển nhanh và chính xác

🔋 Tủ lưu trữ năng lượng kết hợp với hệ thống servo giúp sử dụng điện năng hiệu quả hơn

💨 Hệ thống bôi trơn được cải tiến giúp các bộ phận truyền động được bôi trơn đầy đủ trong quá trình hoạt động

Sự kết hợp giữa hệ thống cơ khí chính xác và điều khiển servo giúp D-150 duy trì khả năng cắt ổn định trong quá trình vận hành ở tốc độ cao, đồng thời hỗ trợ giảm độ rung và độ ồn của máy.

BỘ PHẬN ĐIỀU KHIỂN ĐIỆN – TRỰC QUAN, MẠNH MẼ, DỄ VẬN HÀNH

D-150 sử dụng máy tính công nghiệp 19 inch kết hợp hệ thống servo công suất cao CT của Anh, tạo thành nền tảng điều khiển cho toàn bộ quá trình vận hành.

🖥️ Máy tính công nghiệp 19 inch hỗ trợ hiển thị thông tin vận hành rõ ràng

⚡ Hệ thống servo công suất cao CT hỗ trợ điều khiển chính xác

🎛️ Hệ thống điều khiển phần mềm với quyền sở hữu trí tuệ độc lập

📊 Giao diện trực quan, hình ảnh hài hòa và nội dung hiển thị phong phú

🔧 Khả năng vận hành mạnh mẽ, hỗ trợ người dùng kiểm soát các chức năng của máy

🔋 Servo công suất cao kết hợp với hệ thống lưu trữ năng lượng giúp tiết kiệm điện năng hiệu quả hơn

Sự kết hợp này không chỉ hỗ trợ hiệu suất vận hành mà còn hướng đến việc nâng cao hiệu quả kinh tế và mục tiêu sử dụng năng lượng theo hướng xanh, tiết kiệm hơn.

MÀN HÌNH CẢM ỨNG ĐỘ NÉT CAO – THAO TÁC TRỰC QUAN HƠN

D-150 được trang bị màn hình cảm ứng LED độ nét cao với thiết kế giao diện đồ họa trực quan.

Người vận hành có thể theo dõi các thông tin cần thiết và thực hiện điều chỉnh thông qua giao diện được thiết kế hướng đến sự thuận tiện.

👆 Thao tác trực tiếp trên màn hình cảm ứng

📊 Hiển thị thông tin vận hành rõ ràng

🖥️ Hệ thống đồng bộ hóa màn hình kép

🎯 Hỗ trợ điều chỉnh các thông số nhanh chóng

Thiết kế này giúp quá trình vận hành trở nên trực quan hơn, đồng thời tạo sự thuận tiện cho người sử dụng trong quá trình sản xuất.

BỘ DAO XOAY ĐÔI – NỀN TẢNG CHO KHẢ NĂNG CẮT TỐC ĐỘ CAO

Bộ dao xoay đôi là một trong những bộ phận quan trọng nhất của D-150.

Máy được trang bị servo CT công suất cao và phản hồi nhanh của Anh nhằm hỗ trợ độ chính xác và hiệu quả cắt. Công nghệ đầu cắt tiên tiến của Đài Loan kết hợp với cấu trúc bánh răng không khe hở giúp hạn chế khe hở rung lắc giữa hai lưỡi dao.

⚙️ Cấu trúc bánh răng không khe hở giúp chuyển động của bộ dao ổn định hơn

🎯 Hạn chế ảnh hưởng của rung động đến độ chính xác đường cắt

🔪 Hỗ trợ duy trì tuổi thọ của lưỡi dao

🏗️ Thân hộp được chế tạo bằng gang cầu

🔧 Sau xử lý lão hóa, thân hộp được gia công đồng thời trên trung tâm gia công chính xác cao 5 trục

📐 Hỗ trợ đảm bảo độ chính xác và tính nhất quán của sản phẩm

Giá đỡ dụng cụ sử dụng cấu trúc đúc nguyên khối, giúp tăng độ ổn định của thân dao trong quá trình vận hành ở tốc độ cao.

PHẦN CẮT TÙY CHỌN – ĐIỀU CHỈNH CHÍNH XÁC, TĂNG HIỆU QUẢ

Hệ thống cắt tùy chọn sử dụng điều khiển servo với dao cắt tâm và dao tỉa có độ chính xác cao.

🎯 Tự động định vị dao

⚙️ Điều chỉnh thuận tiện theo yêu cầu sản xuất

⚡ Hỗ trợ nâng cao hiệu quả vận hành

💨 Hệ thống giảm áp suất khí tự động hai giai đoạn

📏 Độ sâu cắt được điều chỉnh chính xác dựa trên hoạt động của dao

Cấu trúc cắt được thiết kế nhằm giảm lượng bụi giấy phát sinh trong quá trình gia công, đồng thời giúp bề mặt cắt mịn hơn.

TỰ ĐỘNG ĐỊNH VỊ TÙY CHỌN – NHẬP THÔNG SỐ, MÁY TỰ ĐIỀU CHỈNH

Với hệ thống tự động định vị, người vận hành có thể nhập các thông số giấy trực tiếp trên màn hình cảm ứng để máy thực hiện điều chỉnh nhanh với tốc độ lên đến 50mm/s.

⚡ Tự động điều chỉnh nhanh theo thông số đã nhập

👆 Thao tác trực tiếp trên màn hình cảm ứng

🎯 Hỗ trợ giảm thời gian điều chỉnh thủ công

Hệ thống bao gồm các thành phần:

🔹 Dụng cụ cuộn giấy

🔹 Cảm biến dẫn hướng web

🔹 Máy cắt

🔹 Đai ép giảm tốc

🔹 Tấm dẫn hướng, tấm phân tách và tấm chắn

Nhờ khả năng điều chỉnh tự động, quá trình thiết lập máy có thể trở nên thuận tiện hơn, đặc biệt khi thay đổi thông số hoặc yêu cầu gia công.

THÂN MÁY GANG CẦU – NỀN TẢNG CHO SỰ ỔN ĐỊNH

Phần thân chính của D-150 sử dụng kết cấu đúc và được chế tạo bằng gang cầu chất lượng cao.

🏗️ Kết cấu thân máy chắc chắn

📐 Yêu cầu độ chính xác cao trong quá trình gia công

⚙️ Hỗ trợ duy trì sự ổn định của toàn bộ hệ thống

🔩 Tạo nền tảng vững chắc cho quá trình vận hành

Độ chính xác của thân máy đóng vai trò quan trọng trong việc duy trì sự ổn định của toàn bộ thiết bị, đặc biệt khi máy hoạt động ở tốc độ cao.

HỆ THỐNG BÔI TRƠN PHUN SƯƠNG – DUY TRÌ KHẢ NĂNG VẬN HÀNH ỔN ĐỊNH

D-150 sử dụng hệ thống bôi trơn bằng phun sương nhằm đảm bảo các bánh răng được bôi trơn đầy đủ trong suốt quá trình hoạt động.

💧 Dầu bôi trơn được phân phối đến các vị trí cần thiết

⚙️ Hỗ trợ giảm ma sát trong quá trình truyền động

🔧 Giúp các bánh răng hoạt động ổn định hơn

⏳ Hỗ trợ kéo dài tuổi thọ của máy

Hệ thống bôi trơn được cải tiến góp phần bảo vệ các bộ phận truyền động và hỗ trợ máy duy trì trạng thái hoạt động ổn định trong thời gian dài.

HỆ THỐNG UỐN NGƯỢC – GIỮ GIẤY PHẲNG, ĐƯỜNG CẮT MƯỢT HƠN

Trong quá trình xử lý cuộn giấy, độ cong của vật liệu có thể thay đổi theo từng cuộn.

D-150 được trang bị hệ thống điều khiển độ cong tự động, có khả năng điều chỉnh mức độ cong theo sự thay đổi của cuộn giấy.

📄 Hỗ trợ làm phẳng giấy

🎯 Tự động kiểm soát độ cong

⚙️ Điều chỉnh theo sự thay đổi của cuộn giấy

✂️ Hỗ trợ tạo đường cắt mượt mà hơn

Hệ thống này giúp giấy duy trì trạng thái phẳng hơn trước khi đi qua quá trình cắt, từ đó hỗ trợ chất lượng đường cắt ổn định hơn.

THIẾT KẾ MÁY HƯỚNG ĐẾN KHẢ NĂNG XẾP CHỒNG CAO HƠN

Thân máy được nâng cao tổng thể nhằm hỗ trợ khả năng xếp chồng nhiều hơn sau mỗi lần xuất hàng.

Thiết kế này phù hợp với những dây chuyền có yêu cầu xử lý khối lượng giấy lớn, giúp tận dụng tốt hơn không gian xếp chồng trong quá trình sản xuất.

NHIỀU TÙY CHỌN TỰ ĐỘNG HÓA – LINH HOẠT THEO NHU CẦU SẢN XUẤT

D-150 không chỉ tập trung vào hệ thống cắt mà còn cung cấp nhiều tùy chọn để mở rộng khả năng tự động hóa.

⚙️ Định vị máy cắt tự động bằng hệ thống servo

♻️ Thiết bị đẩy phế liệu tự động

📄 Thiết bị làm phẳng giấy tự động

⬆️ Cơ chế ép giấy lên xuống

⬇️ Các tùy chọn có thể được lựa chọn theo yêu cầu của dây chuyền

Việc có nhiều tùy chọn cấu hình giúp doanh nghiệp dễ dàng lựa chọn hệ thống phù hợp với loại giấy, quy trình sản xuất và yêu cầu vận hành thực tế.

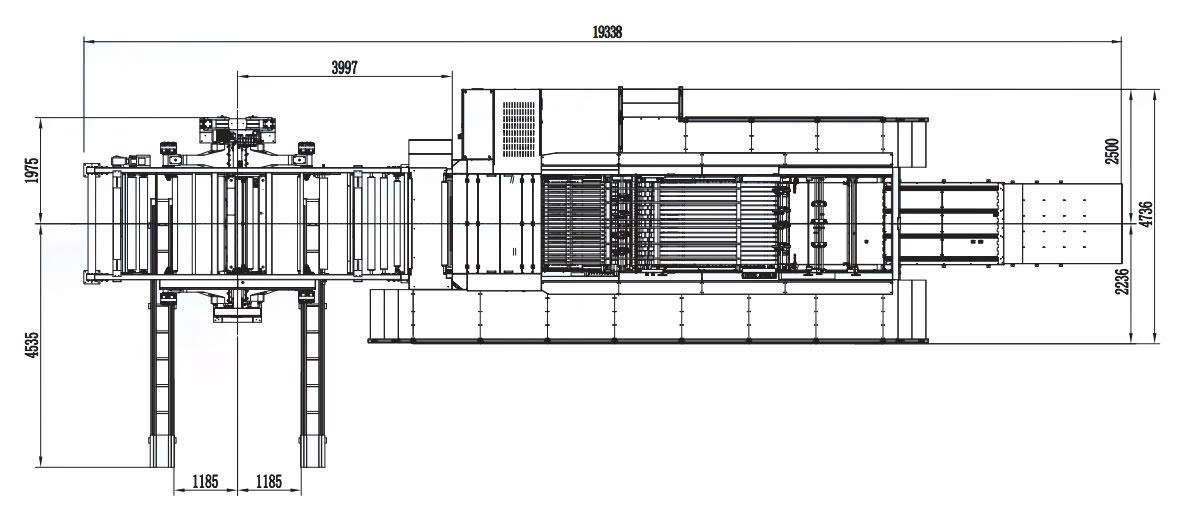

SƠ ĐỒ MẶT BẰNG LẮP ĐẶT DÒNG D

D-150 được thiết kế để tích hợp vào dây chuyền sản xuất theo yêu cầu. Sơ đồ mặt bằng lắp đặt dòng D được sử dụng làm cơ sở tham khảo khi bố trí thiết bị và không gian vận hành.

THÔNG SỐ KỸ THUẬT

Thông số	D150
Loại	D150
Phạm vi giấy	150-1000GSM
Kích thước giấy tối đa	1500mm
Đường kính cuộn tối đa	1800mm
Phạm vi chiều dài cắt	400-1700mm
Độ chính xác khi cắt	± 0,15mm
Tốc độ cắt tối đa	300m/phút
Tần số cắt tối đa	500 xu/phút
Chiều cao xếp chồng (bao gồm cả pallet)	1700mm
Công suất động cơ chính	68,9kW
Tổng công suất	98/105kW
Tổng trọng lượng	23 tấn
Yêu cầu cung cấp không khí	6-8 bar; 50 L/phút

TÍNH NĂNG SẢN PHẨM VÀ CẤU HÌNH

Quy ước cấu hình: ● Tiêu chuẩn ○ Tùy chọn × Không khả dụng

PHẦN GIÁ ĐỠ TRỤC CÁN

STT	Hạng mục	D150
1	Bộ nguồn thủy lực dựa trên bình tích áp	●
2	Điều khiển lực căng phanh khí nén	●
3	Van tỷ lệ điện-khí nén	●
4	Thiết bị chống cong vênh tự động	●
5	Thiết bị dẫn hướng web tự động	●

PHẦN CHÍNH CỦA BỘ PHẬN XẺ RÃNH

STT	Hạng mục	D150
1	Bộ phận chính servo	●
2	Bộ trợ lực kéo	●
3	Dao xẻ đôi và dao tỉa cạnh	●
4	Trạm bôi trơn thủy lực làm mát bằng không khí	●
5	Hệ thống hút chất thải cắt tỉa công suất cao	○
6	Máy tính công nghiệp màu sắc trung thực 16 inch	●

PHẦN VẬN CHUYỂN

STT	Hạng mục	D150
1	Thiết bị khử tĩnh điện	●
2	Dây đai truyền động servo tốc độ cao	●
3	Cấu trúc đai tốc độ cao dạng ống lồng	●
4	Hệ thống căng đai tự động	●
5	Chức năng giữ giấy bằng chân không	●
6	Máy tính công nghiệp màu sắc chân thực 10 inch	●

PHẦN GIAO BÁO

STT	Hạng mục	D150
1	Rung hai bên trái và phải để căn chỉnh giấy	●
2	Chèn thẻ để đếm	●
3	Cơ chế xáo trộn giấy phía trước	●

PHẦN ĐIỀU KHIỂN ĐIỆN

STT	Hạng mục	D150
1	Linh kiện điện chất lượng cao	●
2	Các thành phần kiểm soát an toàn	○
3	Bảng điều khiển hoạt động chính	●
4	Bảng điều khiển hoạt động phụ	●
5	Biến tần (VFD)	●
6	Cảm biến	●
7	Công tắc nút nhấn	●
8	Thiết bị phân phối điện hạ thế	●
9	Bộ điều khiển hoạt động	●
10	Hệ thống servo công suất cao	●

D-150 – KHI TỐC ĐỘ, ĐỘ CHÍNH XÁC VÀ TỰ ĐỘNG HÓA CÙNG HỘI TỤ

D-150 được xây dựng với sự kết hợp giữa hệ thống cơ khí chính xác, bộ dao xoay đôi, servo công suất cao, hệ thống điều khiển điện tử và nhiều giải pháp tự động hóa.

🎯 Độ chính xác khi cắt ± 0,15mm

⚡ Tốc độ cắt tối đa 300m/phút

🔪 Bộ dao xoay đôi với cấu trúc bánh răng không khe hở

🖥️ Hệ thống điều khiển bằng máy tính công nghiệp

🔋 Servo công suất cao kết hợp hệ thống lưu trữ năng lượng

🏗️ Thân máy sử dụng gang cầu chất lượng cao

💨 Hệ thống bôi trơn phun sương

📄 Hệ thống uốn ngược tự động hỗ trợ làm phẳng giấy

⚙️ Nhiều tùy chọn tự động hóa theo nhu cầu

D-150 hướng đến những doanh nghiệp cần một hệ thống cắt giấy có khả năng vận hành tốc độ cao, yêu cầu độ chính xác ổn định và có thể mở rộng cấu hình theo quy mô sản xuất.

📞 LIÊN HỆ NGAY ĐỂ ĐƯỢC TƯ VẤN CẤU HÌNH D-150 PHÙ HỢP VỚI LOẠI GIẤY, KHỔ GIẤY VÀ NHU CẦU SẢN XUẤT CỦA DOANH NGHIỆP.
